第一部分：基础实习

实验一、使用ArcMap浏览地理数据

1.原理

2.过程&结果

3.A&Q

实验二、空间数据库管理及属性编辑

1.原理

2.过程&结果

3.A&Q

实验三、影像配准及矢量化

1.原理

2.过程&结果

·刺点

·建库

·矢量化

3.A&Q

实验四、空间数据处理

1.原理

2.过程&结果

·裁切&拼接

·融合&图层合并

·相交

·地图投影

3.A&Q

实验五、空间分析基本操作

1.原理

2.过程&结果

实验六、空间分析基本操作

1.原理

2.过程&结果

实验七、地形分析-----TIN 及 DEM 的生成及应用

1.原理

2.过程&结果

实验八、Model Builder 土壤侵蚀危险性建模分析

1.原理

2.过程&结果

实验九、水文分析-DEM 应用

1.原理

2.过程&结果

实验十、3D可视化分析

1.原理

2.过程&结果

实验十一、空间浏览

1.原理

2.过程&结果

实验十二、ArcMap 制图－地图版面设计

1.原理

2.过程&结果

第二部分：构建三维地图

1.第二步细谈-PS处理

2.第二步细谈-二食堂绘制

3.成果

第三部分：使用AE的程序制作

第四部分：感想与心得

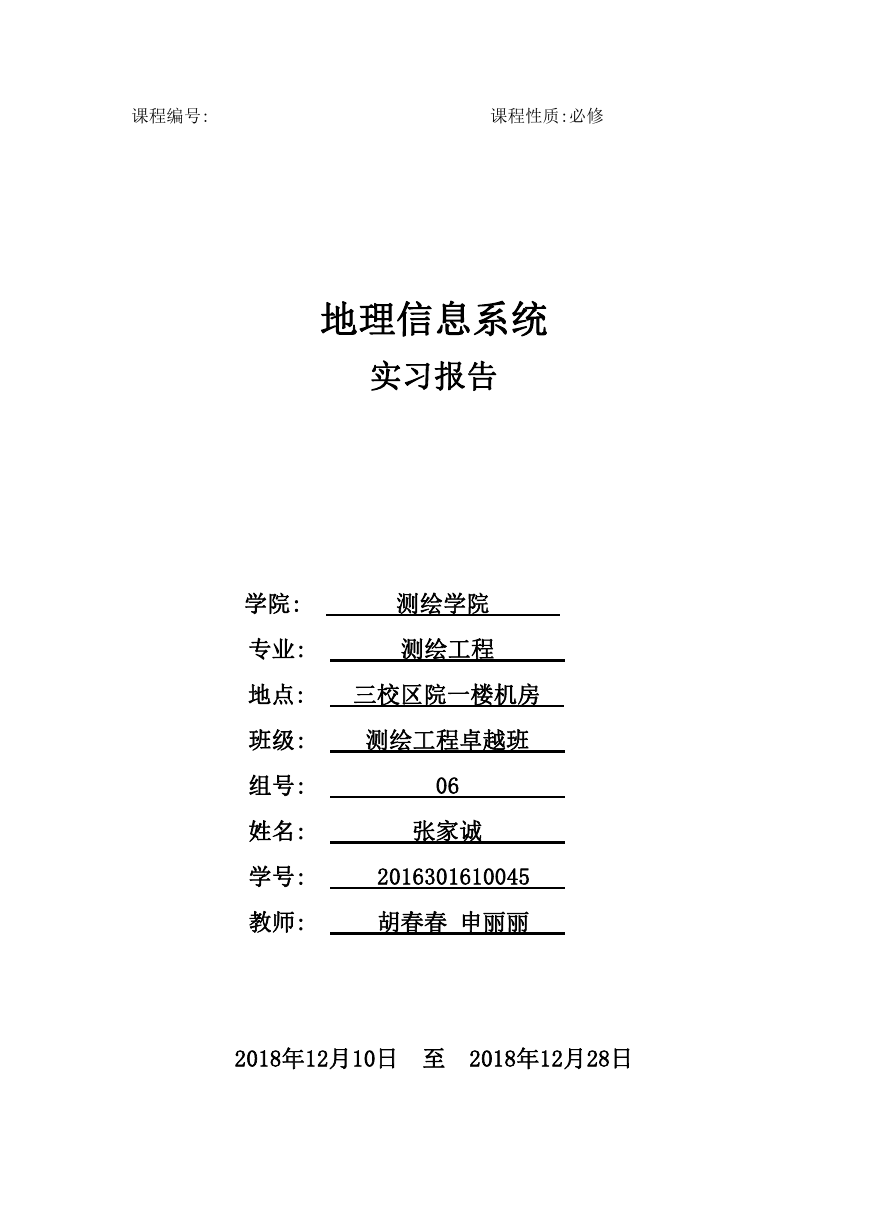

课程编号: 课程性质:必修地理信息系统实习报告学院: 专业: 测绘学院测绘工程地点: 三校区院一楼机房班级: 组号: 姓名: 学号: 教师: 测绘工程卓越班 06 张家诚 2016301610045 胡春春申丽丽 2018年12月10日至 2018年12月28日

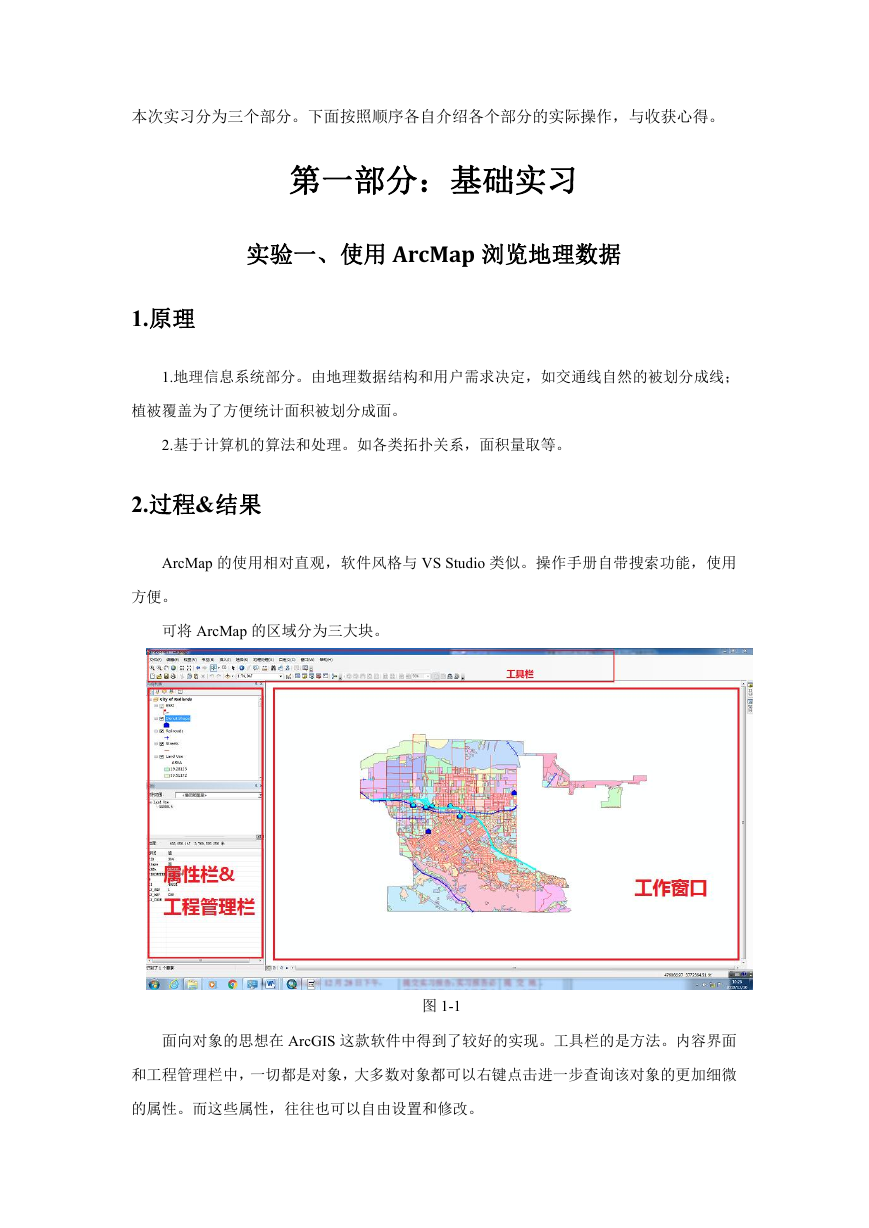

本次实习分为三个部分。下面按照顺序各自介绍各个部分的实际操作，与收获心得。第一部分：基础实习实验一、使用 ArcMap 浏览地理数据 1.原理 1.地理信息系统部分。由地理数据结构和用户需求决定，如交通线自然的被划分成线；植被覆盖为了方便统计面积被划分成面。 2.基于计算机的算法和处理。如各类拓扑关系，面积量取等。 2.过程&结果 ArcMap 的使用相对直观，软件风格与 VS Studio 类似。操作手册自带搜索功能，使用方便。可将 ArcMap 的区域分为三大块。图 1-1 面向对象的思想在 ArcGIS 这款软件中得到了较好的实现。工具栏的是方法。内容界面和工程管理栏中，一切都是对象，大多数对象都可以右键点击进一步查询该对象的更加细微的属性。而这些属性，往往也可以自由设置和修改。

明白此点，外加软件自带的手册与老师提供的详细的手册，实验一不在话下。 3.A&Q 1. 学习本实验预备知识相关材料，结合 GIS 原理总结 ArcGIS Desktop 主要特点。 ·风格像 VS Studio。 ·三大内容集成：前端：ArcMap（地图——“数据可视化”）；后台：ArcCatalog（数据库）；函数库：ArcToolbox（工具箱）； 2. GIS 中两种基本查询的原理是什么？ ·查询的基本原理无非是遍历或者 Hash 索引。 A. 根据属性查询数据（所在位置）。 B. 根据位置查询数据（的特定属性）。 3. 回答如下问题： 1. 在 ArcMap 中,打开 Redlands.mxd。街道名称为“NEW YORK”的是什么类型的道路？Local street（本地街道）Minor street（次要街道）Interstate（州际道路） Major street（主要街道） ·Local street 2. 在 ArcMap 中, 打开 Redlands.mxd 。在 Railroads 图层中有多少条铁路线 ·11 1.原理实验二、空间数据库管理及属性编辑 1.空间数据库：即由 ArcGis 提供了空间数据支持的数据库。是基于数据库对空间数据的封装。 2.可视化数据添加：ArcGIS 提供的强大功能。建立数据库后，使之与地图链接。在地图上绘制的元素可以动态的加入数据库中。

2.过程&结果 ArcCatalog 同样保持着类似 VS Studio 风格的同时，与一般的数据库内容有较大差异。下图是 Microsoft SQL，ArcCatalog 的界面风格和内容。图 2-1 图 2-2 两者在界面布局上基本类似。因面向客户的不同，两者的工程栏目中的功能选项，却相差不小。

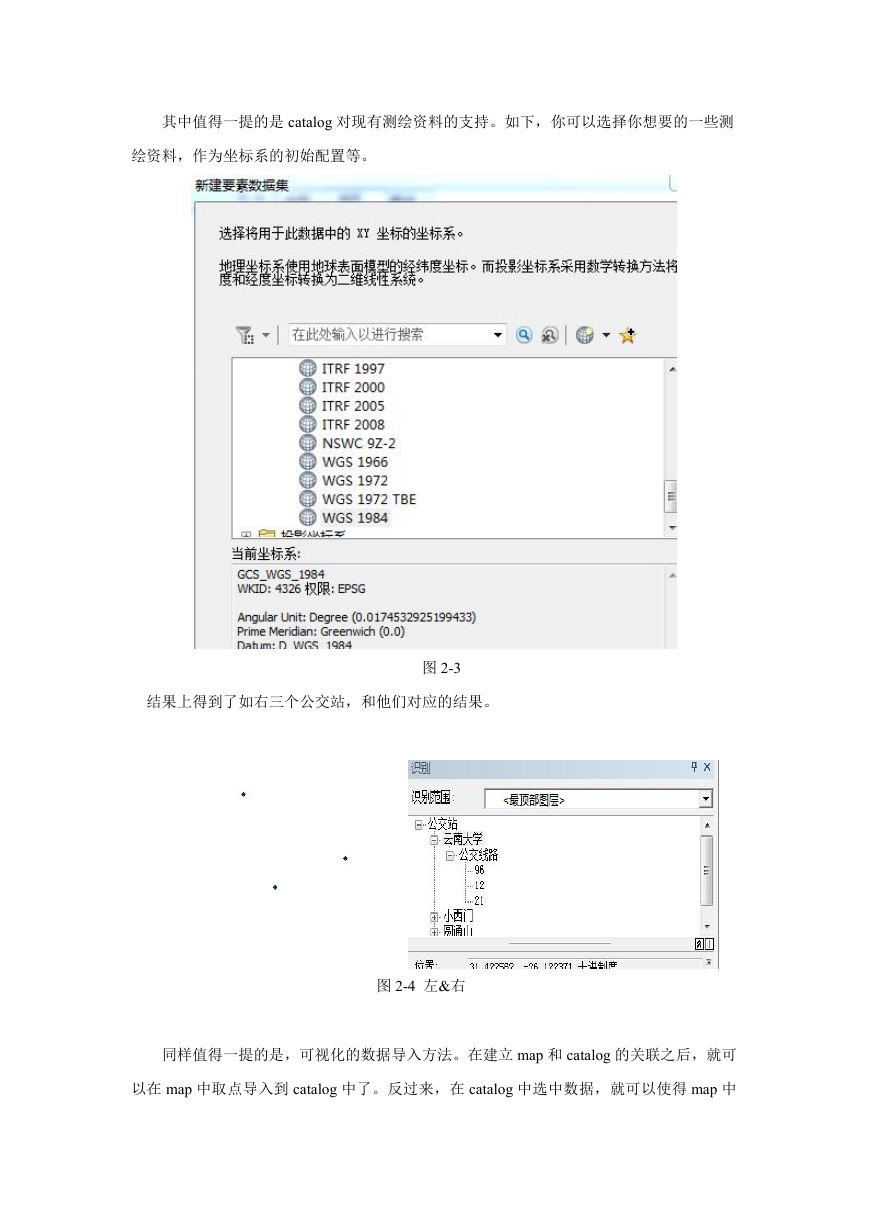

其中值得一提的是 catalog 对现有测绘资料的支持。如下，你可以选择你想要的一些测绘资料，作为坐标系的初始配置等。结果上得到了如右三个公交站，和他们对应的结果。图 2-3 图 2-4 左&右同样值得一提的是，可视化的数据导入方法。在建立 map 和 catalog 的关联之后，就可以在 map 中取点导入到 catalog 中了。反过来，在 catalog 中选中数据，就可以使得 map 中

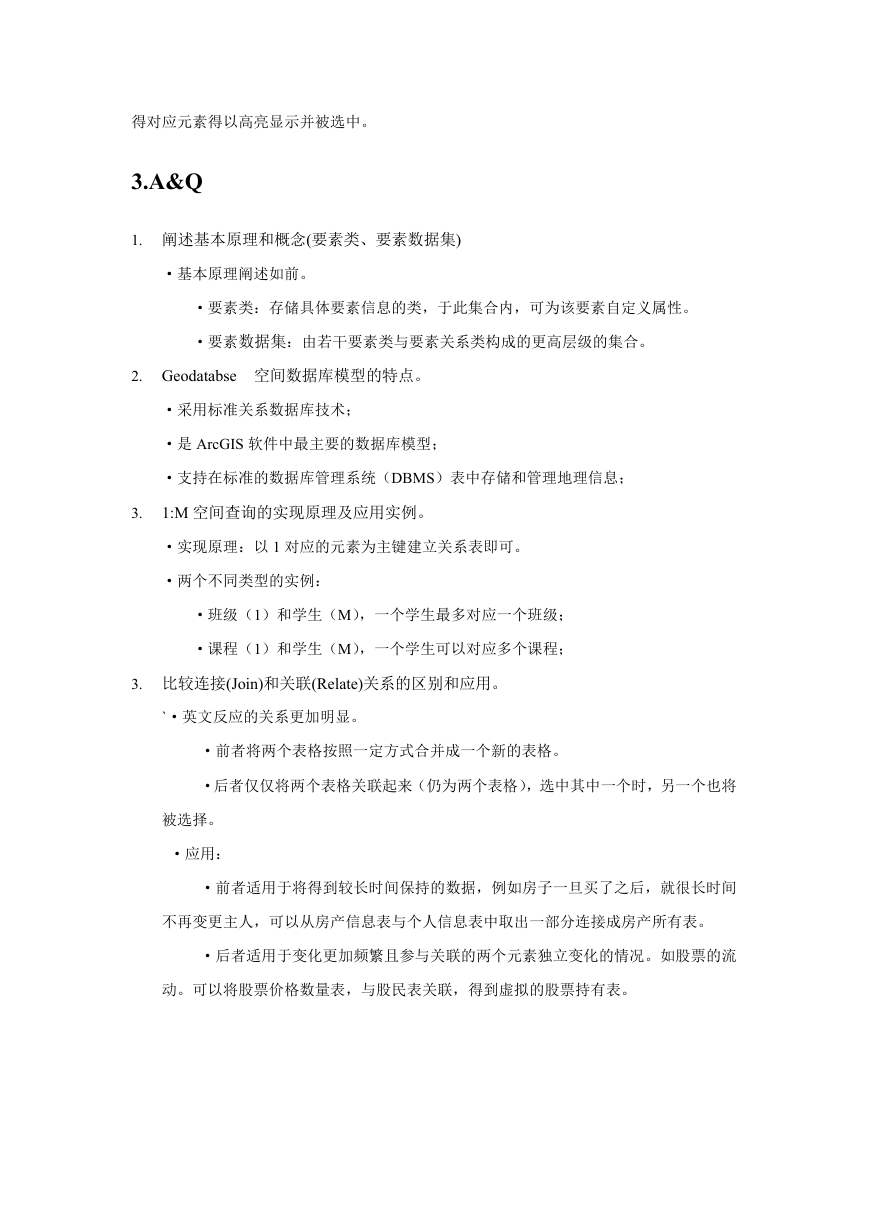

得对应元素得以高亮显示并被选中。 3.A&Q 1. 阐述基本原理和概念(要素类、要素数据集) ·基本原理阐述如前。 ·要素类：存储具体要素信息的类，于此集合内，可为该要素自定义属性。 ·要素数据集：由若干要素类与要素关系类构成的更高层级的集合。 2. Geodatabse 空间数据库模型的特点。 ·采用标准关系数据库技术； ·是 ArcGIS 软件中最主要的数据库模型； ·支持在标准的数据库管理系统（DBMS）表中存储和管理地理信息； 3. 1:M 空间查询的实现原理及应用实例。 ·实现原理：以 1 对应的元素为主键建立关系表即可。 ·两个不同类型的实例： ·班级（1）和学生（M），一个学生最多对应一个班级； ·课程（1）和学生（M），一个学生可以对应多个课程； 3. 比较连接(Join)和关联(Relate)关系的区别和应用。 `·英文反应的关系更加明显。 ·前者将两个表格按照一定方式合并成一个新的表格。 ·后者仅仅将两个表格关联起来（仍为两个表格），选中其中一个时，另一个也将被选择。 ·应用： ·前者适用于将得到较长时间保持的数据，例如房子一旦买了之后，就很长时间不再变更主人，可以从房产信息表与个人信息表中取出一部分连接成房产所有表。 ·后者适用于变化更加频繁且参与关联的两个元素独立变化的情况。如股票的流动。可以将股票价格数量表，与股民表关联，得到虚拟的股票持有表。

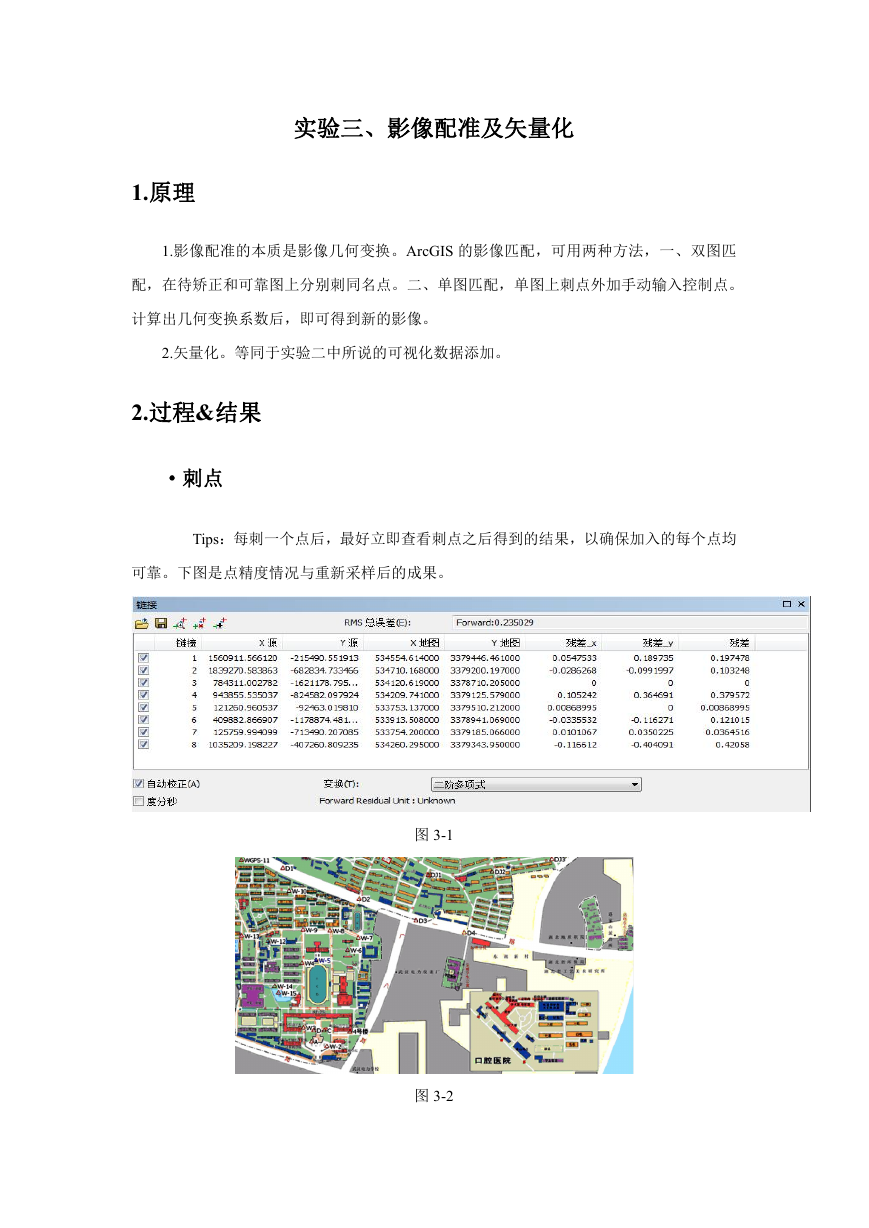

实验三、影像配准及矢量化 1.原理 1.影像配准的本质是影像几何变换。ArcGIS 的影像匹配，可用两种方法，一、双图匹配，在待矫正和可靠图上分别刺同名点。二、单图匹配，单图上刺点外加手动输入控制点。计算出几何变换系数后，即可得到新的影像。 2.矢量化。等同于实验二中所说的可视化数据添加。 2.过程&结果 ·刺点 Tips：每刺一个点后，最好立即查看刺点之后得到的结果，以确保加入的每个点均可靠。下图是点精度情况与重新采样后的成果。图 3-1 图 3-2

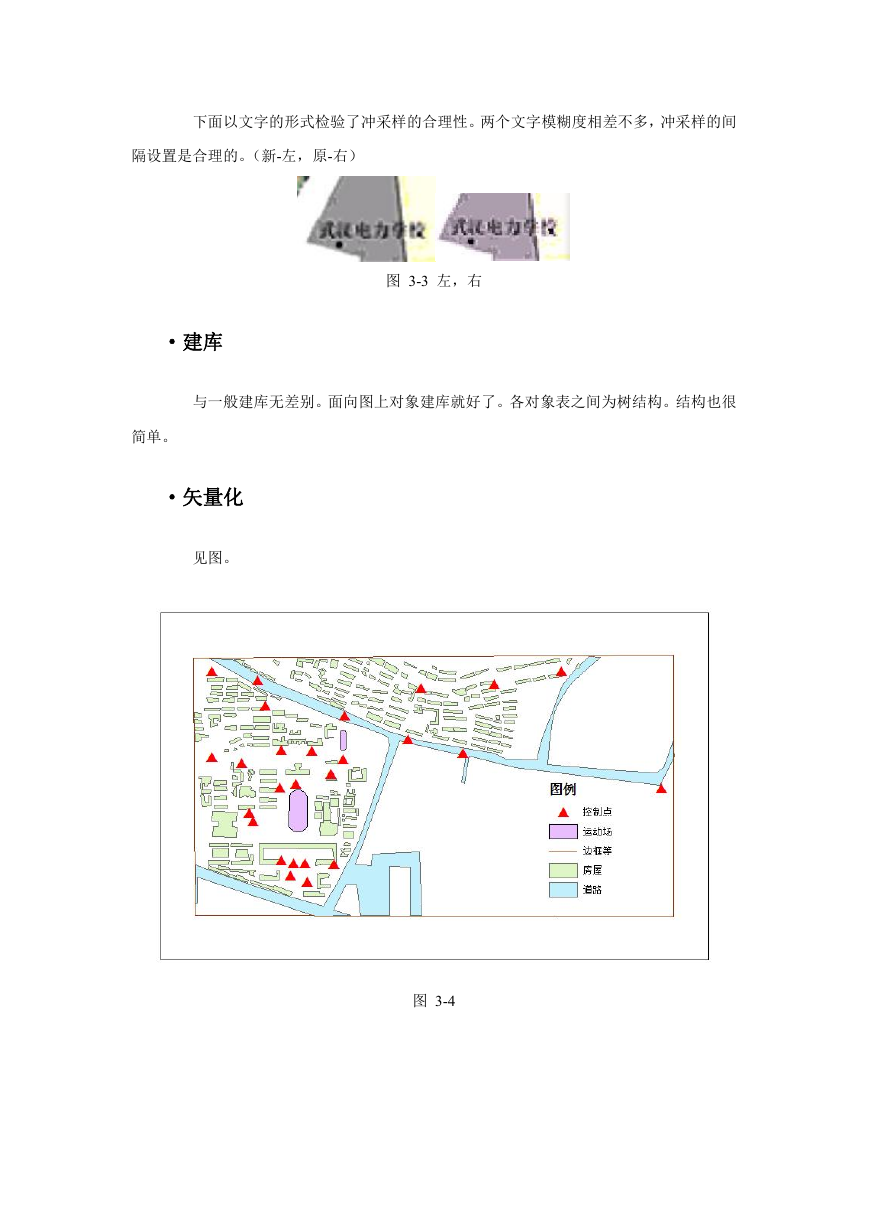

下面以文字的形式检验了冲采样的合理性。两个文字模糊度相差不多，冲采样的间隔设置是合理的。（新-左，原-右）图 3-3 左，右 ·建库与一般建库无差别。面向图上对象建库就好了。各对象表之间为树结构。结构也很简单。 ·矢量化见图。图 3-4
