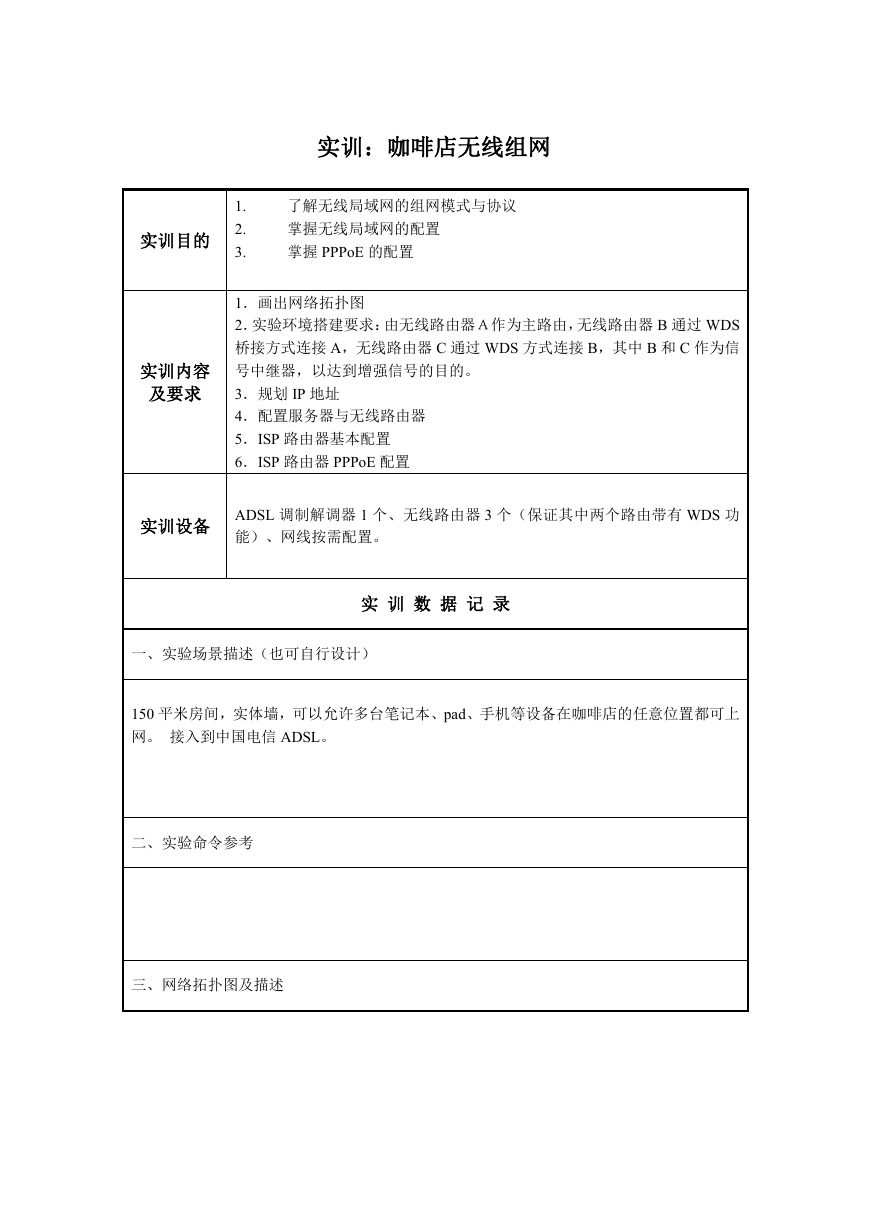

    实训：咖啡店无线组网
    实训：咖啡店无线组网 实训目的 1. 2. 3. 了解无线局域网的组网模式与协议 掌握无线局域网的配置 掌握 PPPoE 的配置 实训内容 及要求 1．画出网络拓扑图 2．实验环境搭建要求：由无线路由器Ａ作为主路由，无线路由器 B 通过 WDS 桥接方式连接 A，无线路由器 C 通过 WDS 方式连接 B，其中 B 和 C 作为信 号中继器，以达到增强信号的目的。 3．规划 IP 地址 4．配置服务器与无线路由器 5．ISP 路由器基本配置 6．ISP 路由器 PPPoE 配置 实训设备 ADSL 调制解调器 1 个、无线路由器 3 个（保证其中两个路由带有 WDS 功 能）、网线按需配置。 实 训 数 据 记 录 一、实验场景描述（也可自行设计） 150 平米房间，实体墙，可以允许多台笔记本、pad、手机等设备在咖啡店的任意位置都可上 网。 接入到中国电信 ADSL。 二、实验命令参考 三、网络拓扑图及描述

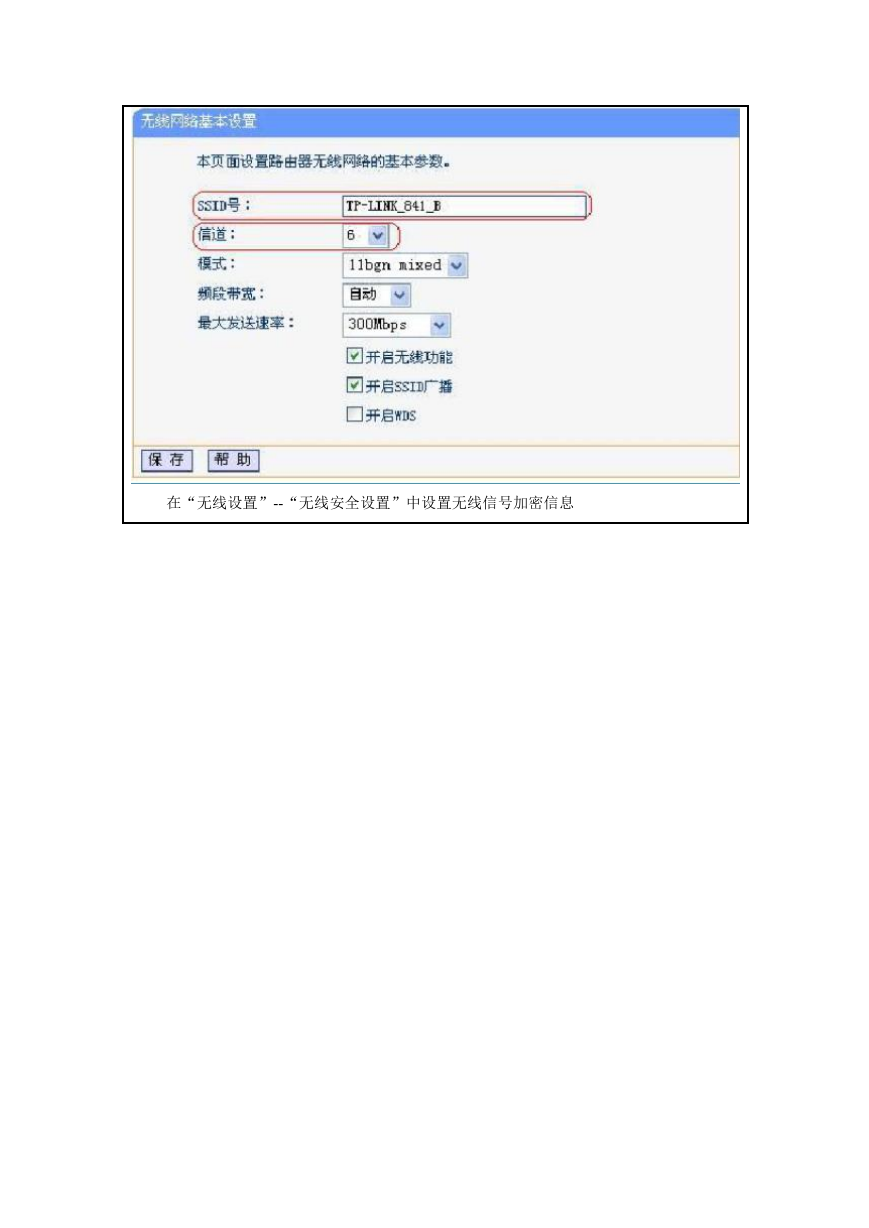

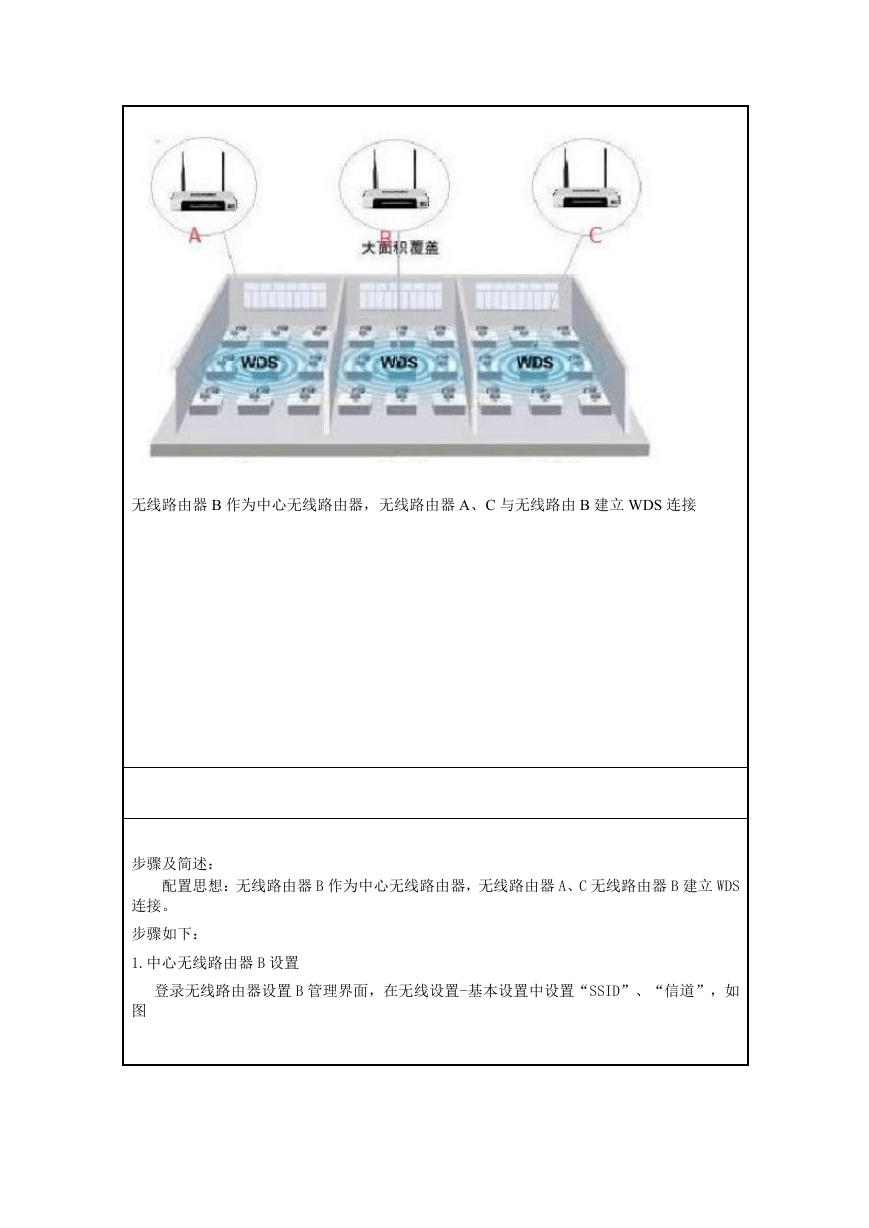

    无线路由器 B 作为中心无线路由器，无线路由器 A、C 与无线路由 B 建立 WDS 连接 步骤及简述： 配置思想：无线路由器 B 作为中心无线路由器，无线路由器 A、C 无线路由器 B 建立 WDS 连接。 步骤如下： 1.中心无线路由器 B 设置 登录无线路由器设置 B 管理界面，在无线设置-基本设置中设置“SSID”、“信道”，如 图

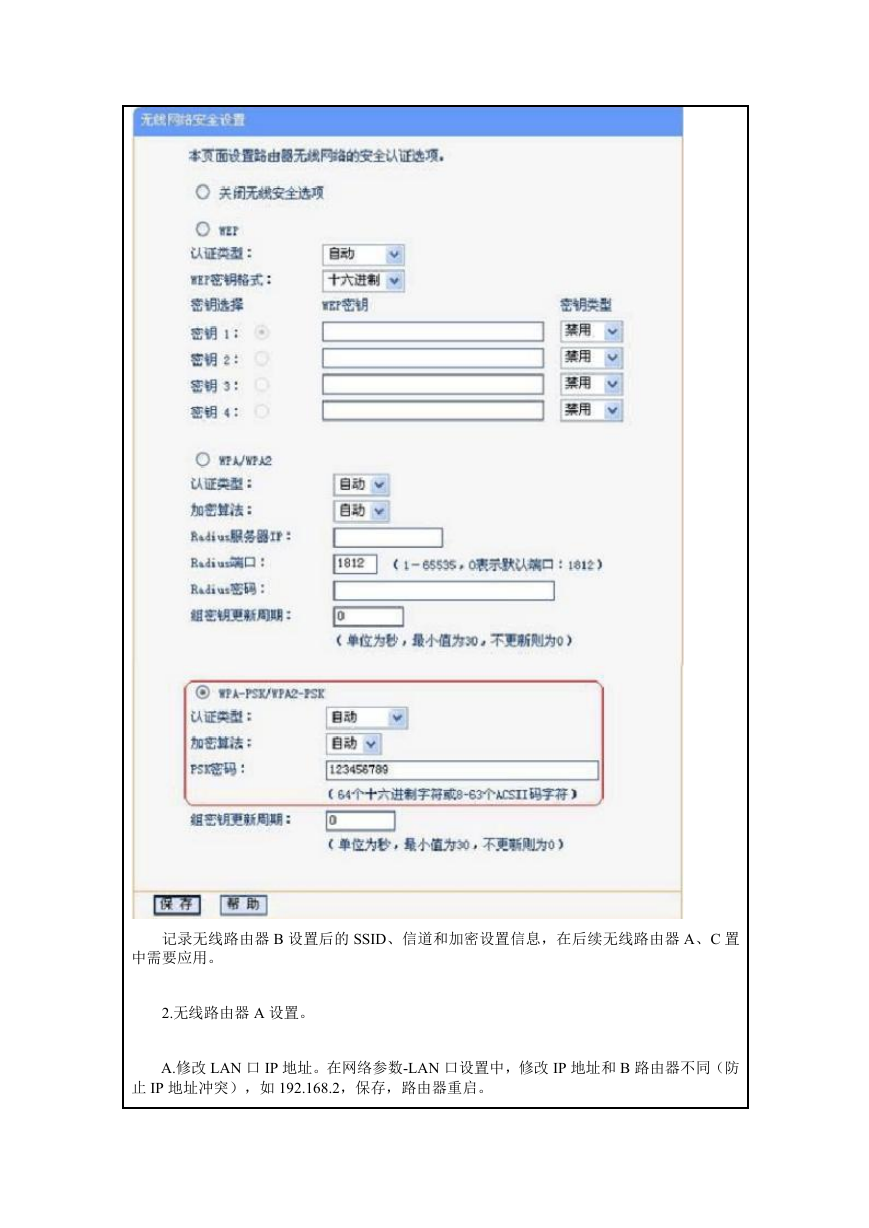

    在“无线设置”--“无线安全设置”中设置无线信号加密信息

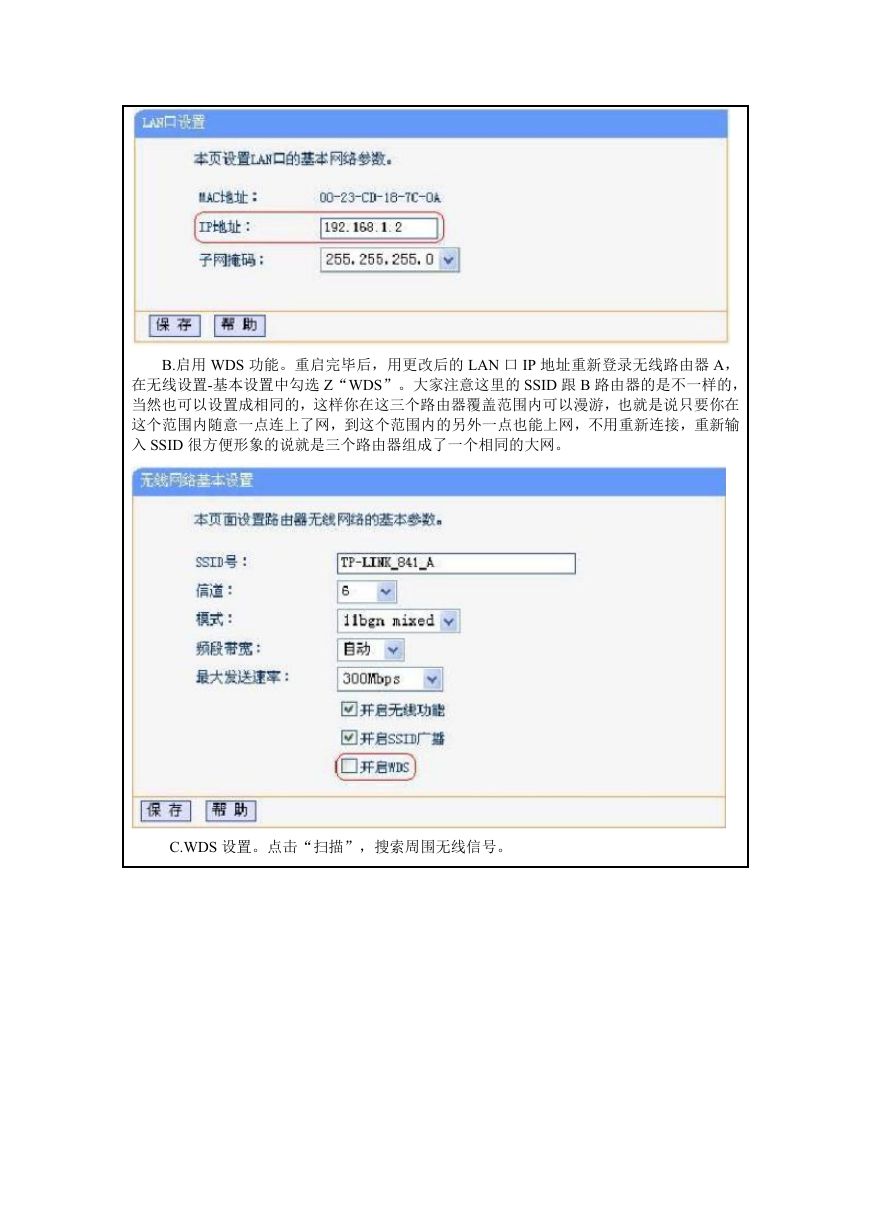

    记录无线路由器 B 设置后的 SSID、信道和加密设置信息，在后续无线路由器 A、C 置 中需要应用。 2.无线路由器 A 设置。 A.修改 LAN 口 IP 地址。在网络参数-LAN 口设置中，修改 IP 地址和 B 路由器不同（防 止 IP 地址冲突），如 192.168.2，保存，路由器重启。

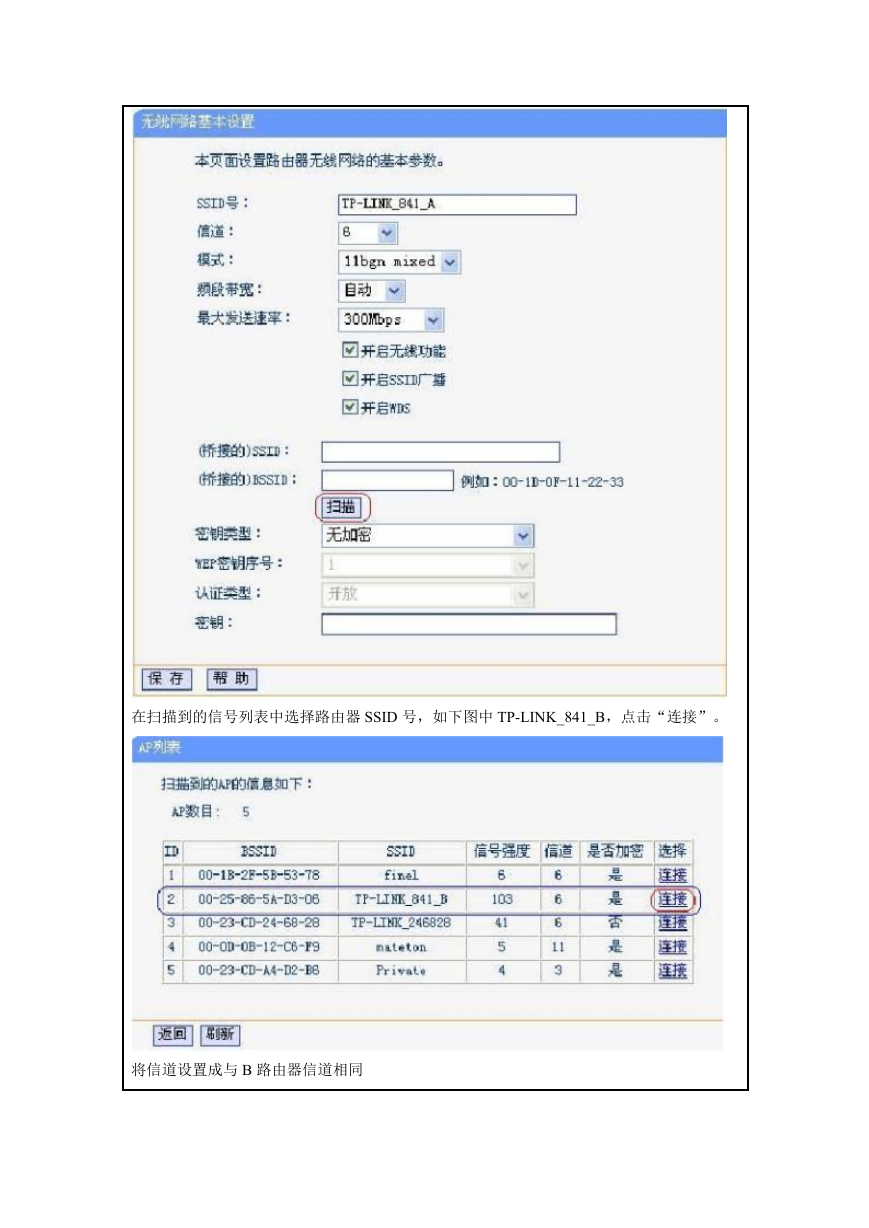

    B.启用 WDS 功能。重启完毕后，用更改后的 LAN 口 IP 地址重新登录无线路由器 A， 在无线设置-基本设置中勾选 Z“WDS”。大家注意这里的 SSID 跟 B 路由器的是不一样的， 当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在 这个范围内随意一点连上了网，到这个范围内的另外一点也能上网，不用重新连接，重新输 入 SSID 很方便形象的说就是三个路由器组成了一个相同的大网。 C.WDS 设置。点击“扫描”，搜索周围无线信号。

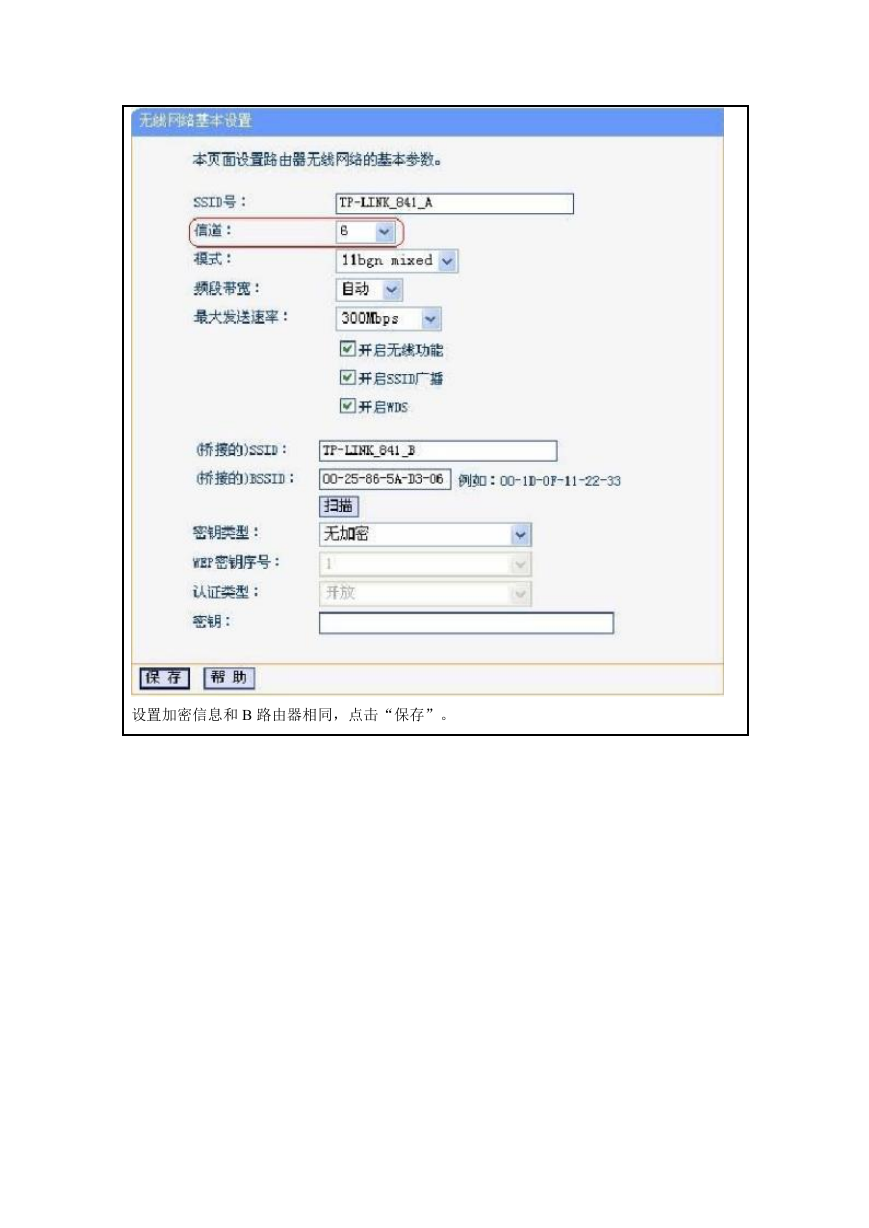

    在扫描到的信号列表中选择路由器 SSID 号，如下图中 TP-LINK_841_B，点击“连接”。 将信道设置成与 B 路由器信道相同

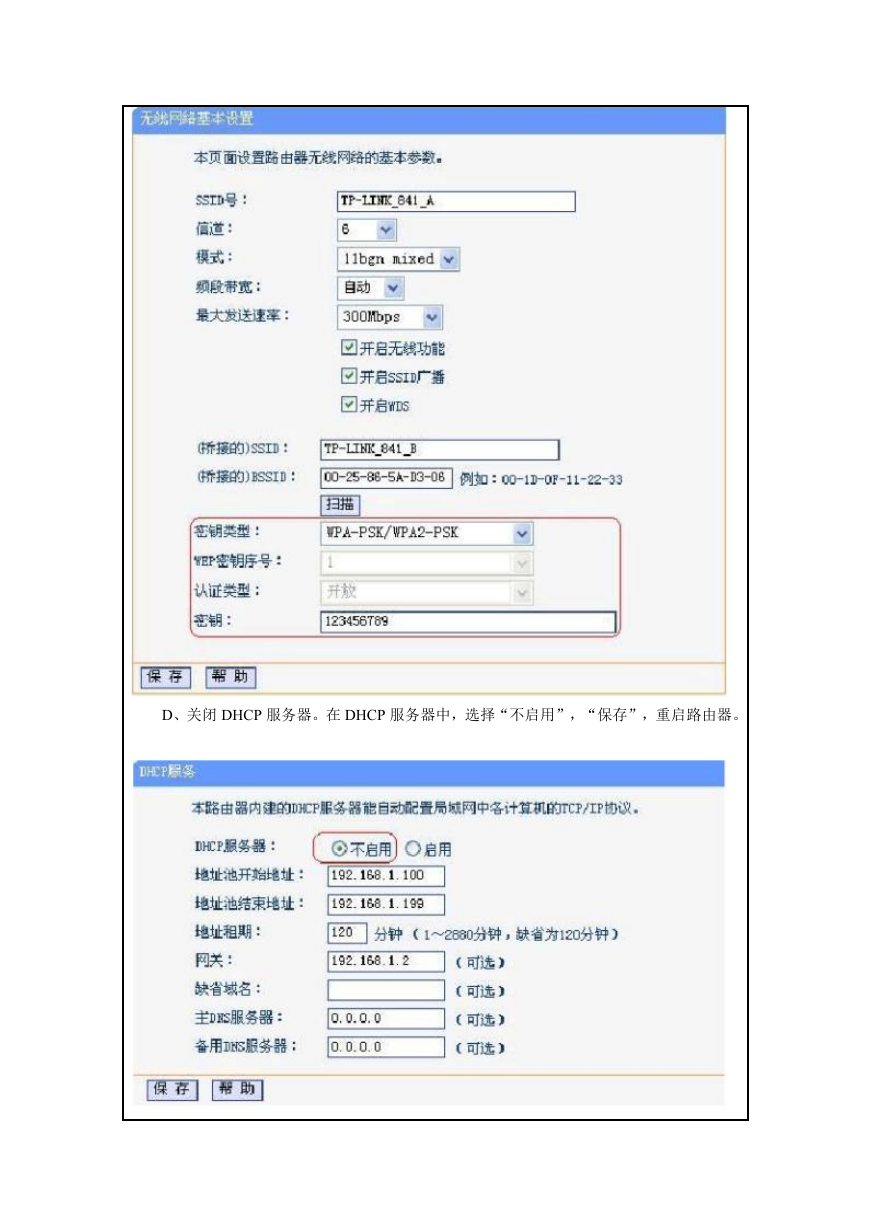

    设置加密信息和 B 路由器相同，点击“保存”。
    D、关闭 DHCP 服务器。在 DHCP 服务器中，选择“不启用”，“保存”，重启路由器。
