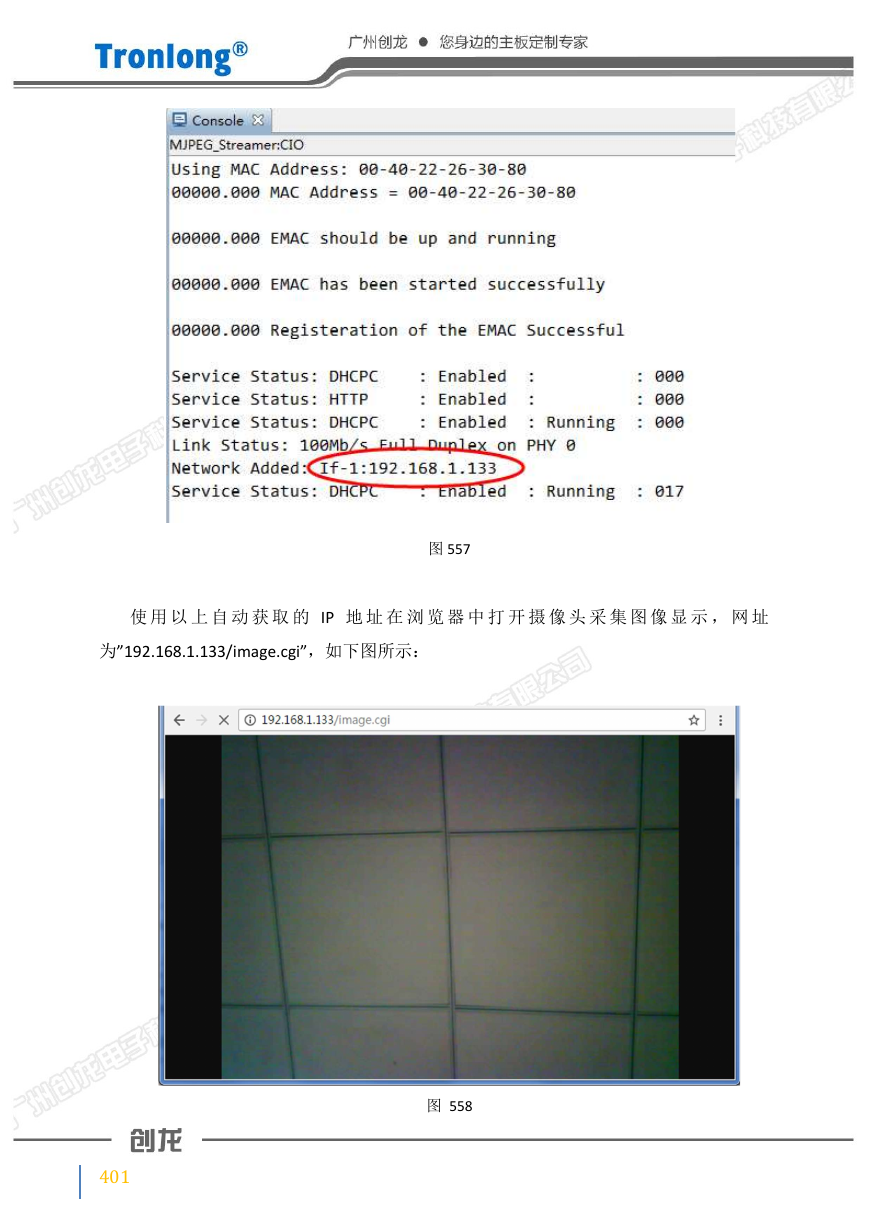

图 557 使用以上自动获取的 IP 地址在浏览器中打开摄像头采集图像显示，网址为”192.168.1.133/image.cgi”，如下图所示：图 558 401

备注：建议使用火狐浏览器，否则可能出现无法打开界面的可能。在此例程中，开发板默认使用 DHCP 自动获取 IP，如需静态分配 IP，请按照 TCP 客户端例程相关设置进行操作。 5.48 RawSocket——以太网数据链路层通信开发板型号是否支持本例程 TL138/6748-EVM TL138/6748-EasyEVM TL138/6748-EthEVM TL138/6748F-EasyEVM TL138/6748F-EVM 支持不支持支持支持支持此程序的作用是实现以太网数据链路层通信，不使用任何网络层、传输层等上层协议。开发板发送步骤使用网线将开发板与 PC 机直连，打开 PC 端”网络与共享中心”，然后打开”本地连接 ->属性”，如下图所示： 402 图 559

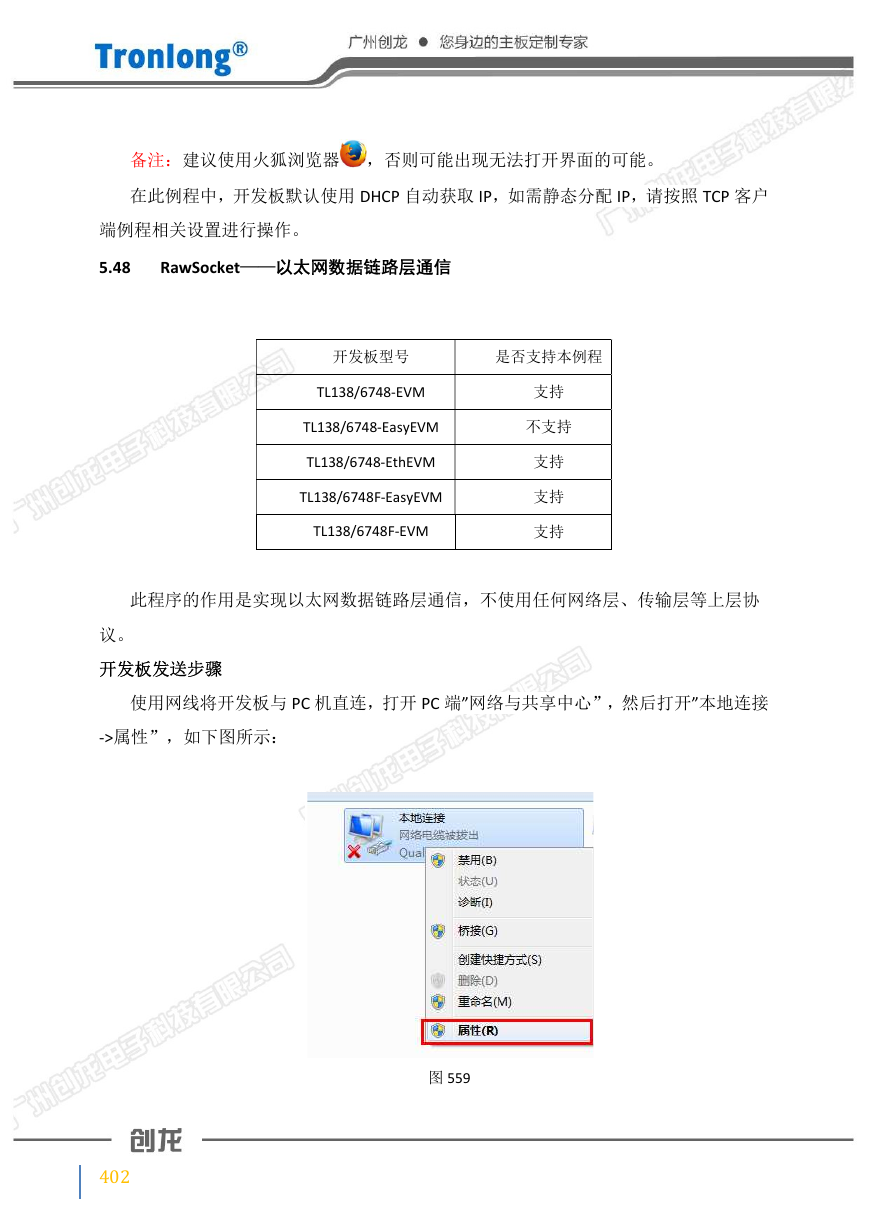

在弹出的界面中，把”网络->此连接使用以下项目”中的所有选项去除，如下图所示：图 560 打开 xcap.exe 软件，软件位于光盘资料”demo\HostApp”目录下；备注：本程序需要管理员身份打开。打开软件后，点击”接口->刷新接口”，如下图所示： 403

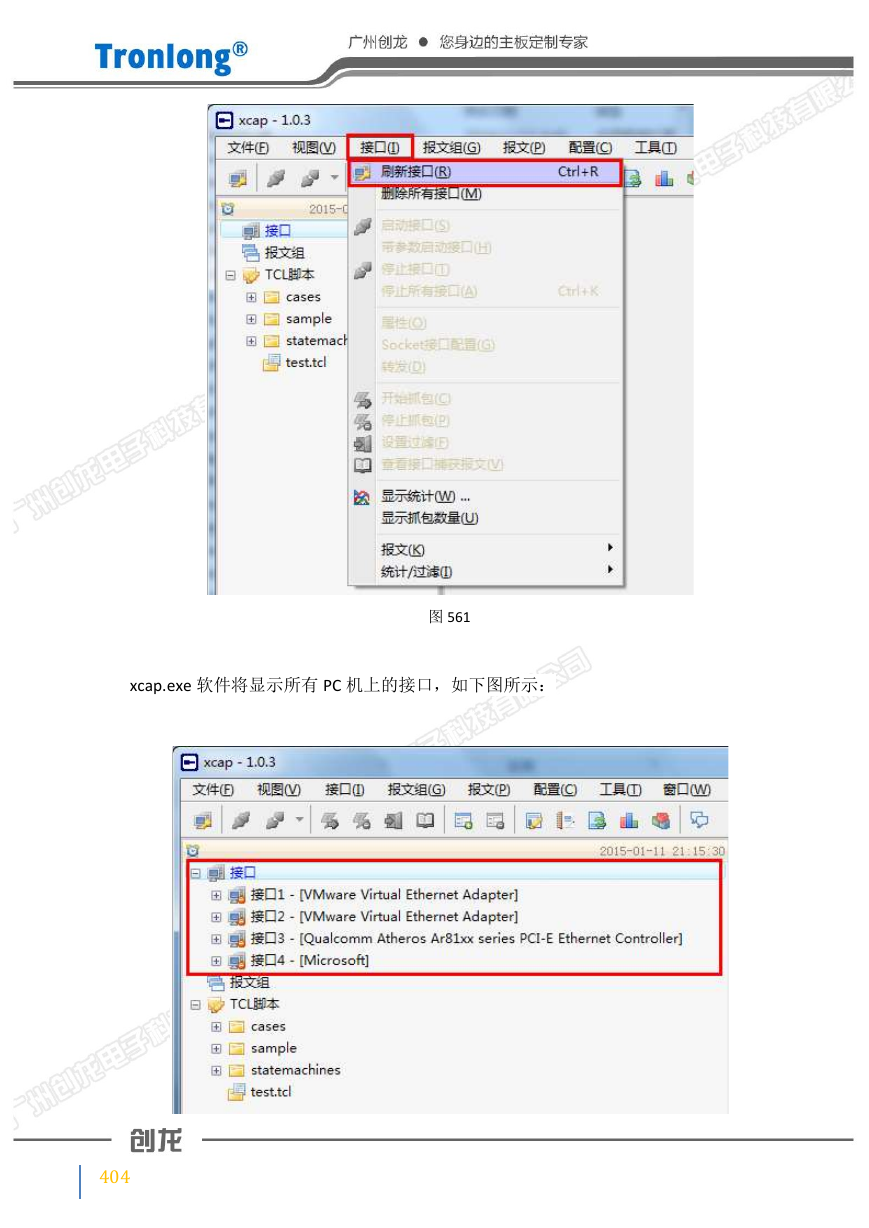

图 561 xcap.exe 软件将显示所有 PC 机上的接口，如下图所示： 404

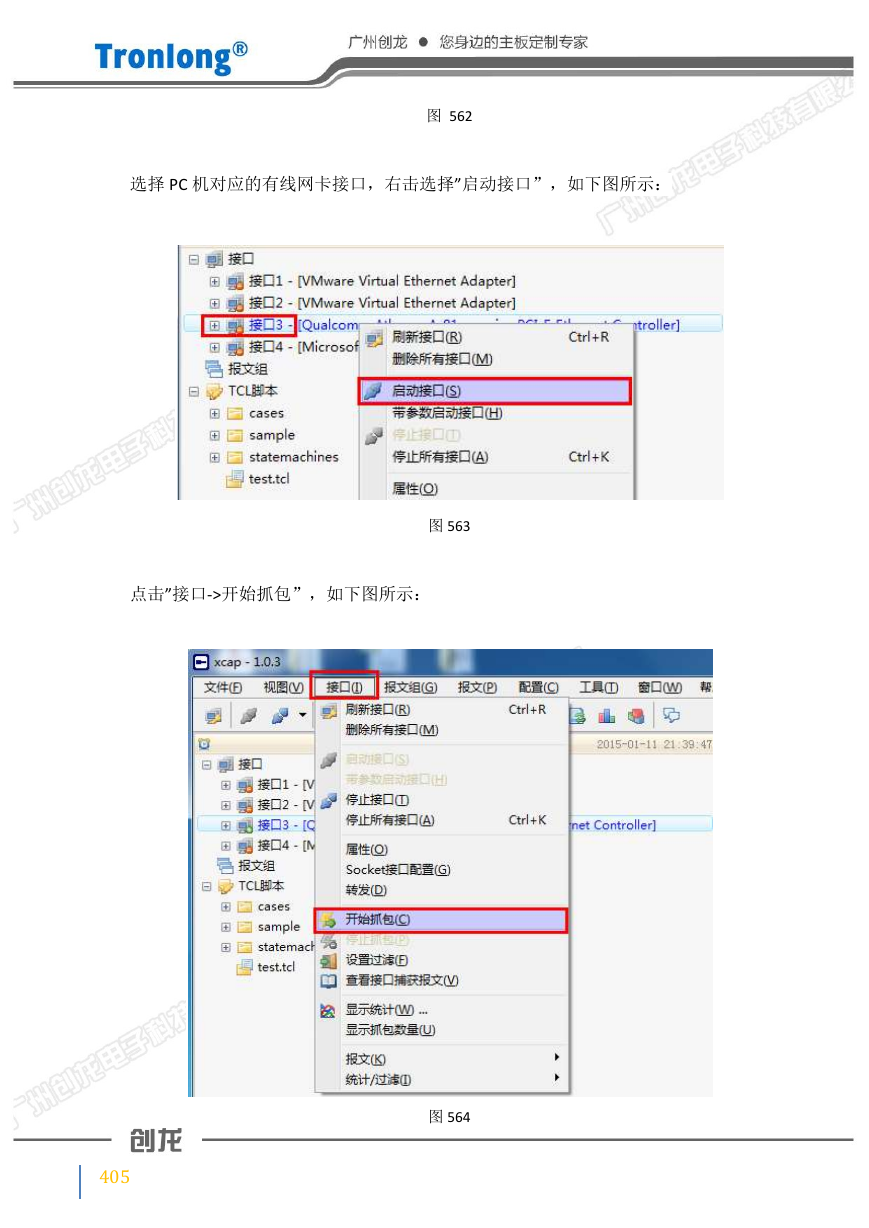

图 562 选择 PC 机对应的有线网卡接口，右击选择”启动接口”，如下图所示：图 563 点击”接口->开始抓包”，如下图所示：图 564 405

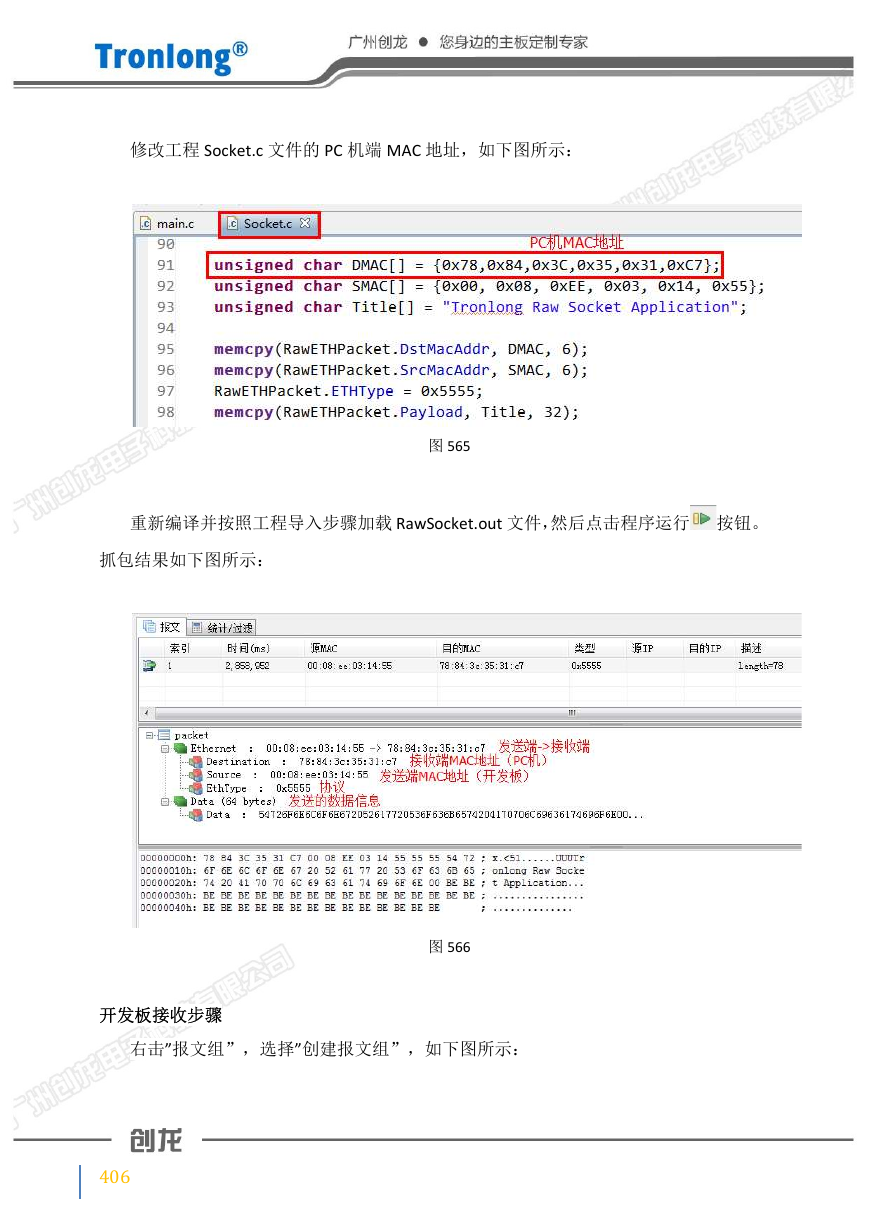

修改工程 Socket.c 文件的 PC 机端 MAC 地址，如下图所示：图 565 重新编译并按照工程导入步骤加载 RawSocket.out 文件，然后点击程序运行按钮。抓包结果如下图所示：图 566 开发板接收步骤右击”报文组”，选择”创建报文组”，如下图所示： 406

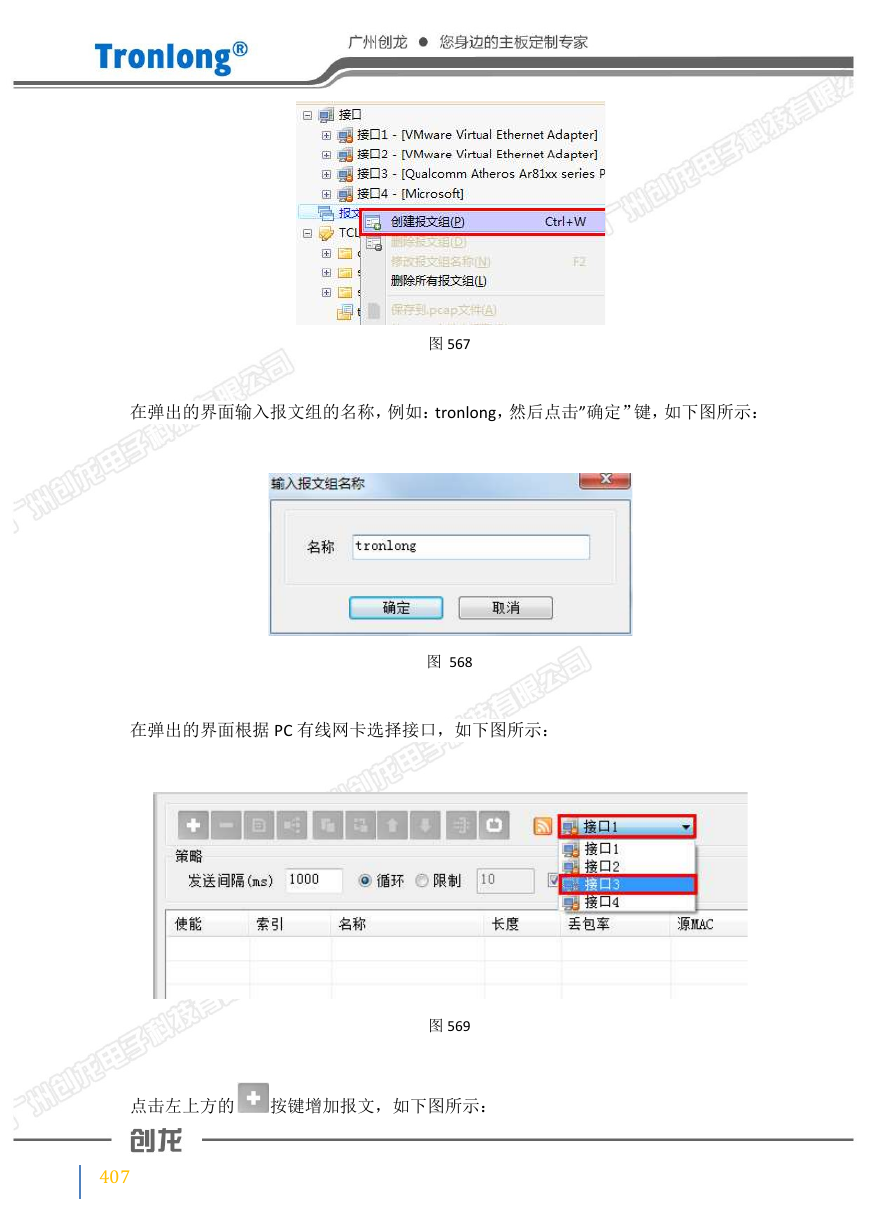

图 567 在弹出的界面输入报文组的名称，例如：tronlong，然后点击”确定”键，如下图所示：图 568 在弹出的界面根据 PC 有线网卡选择接口，如下图所示：图 569 点击左上方的按键增加报文，如下图所示： 407

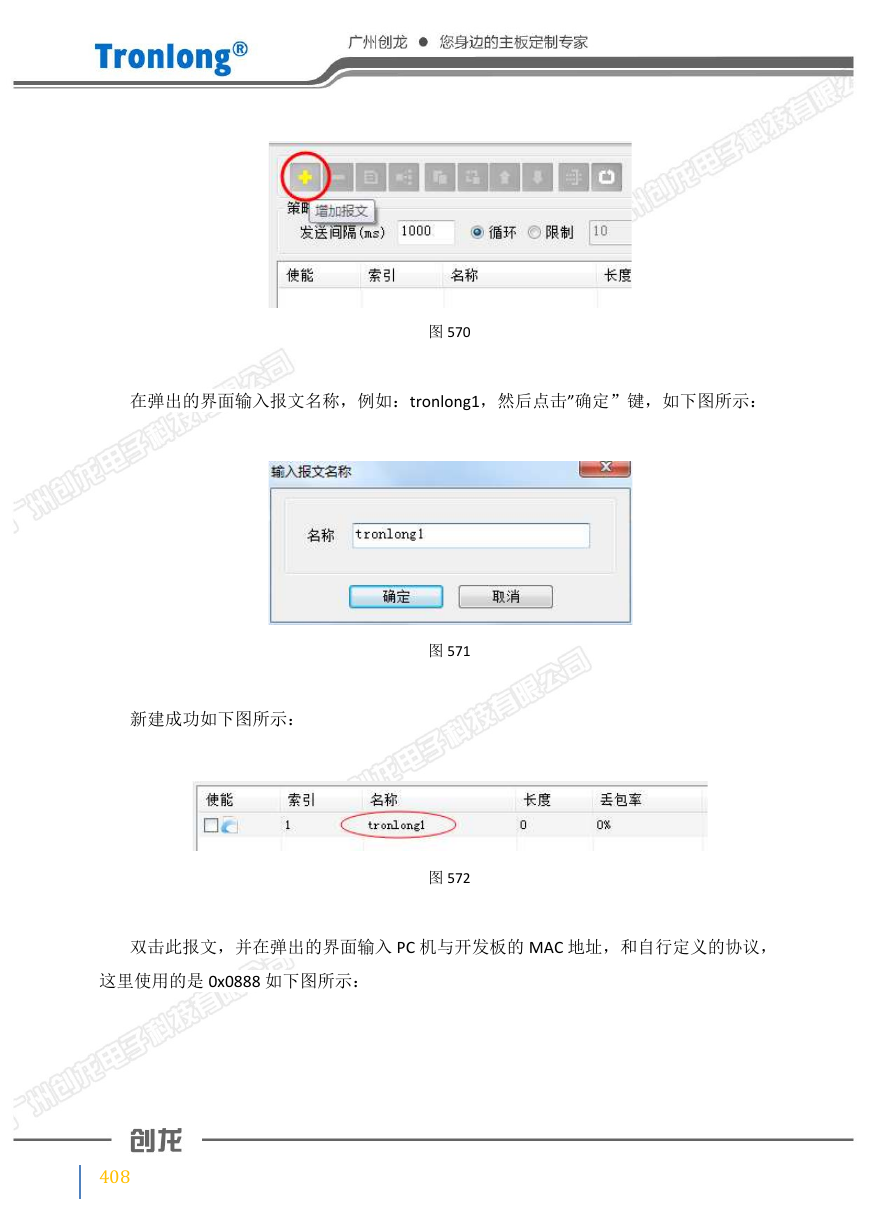

图 570 在弹出的界面输入报文名称，例如：tronlong1，然后点击”确定”键，如下图所示：新建成功如下图所示：图 571 图 572 双击此报文，并在弹出的界面输入 PC 机与开发板的 MAC 地址，和自行定义的协议，这里使用的是 0x0888 如下图所示： 408
