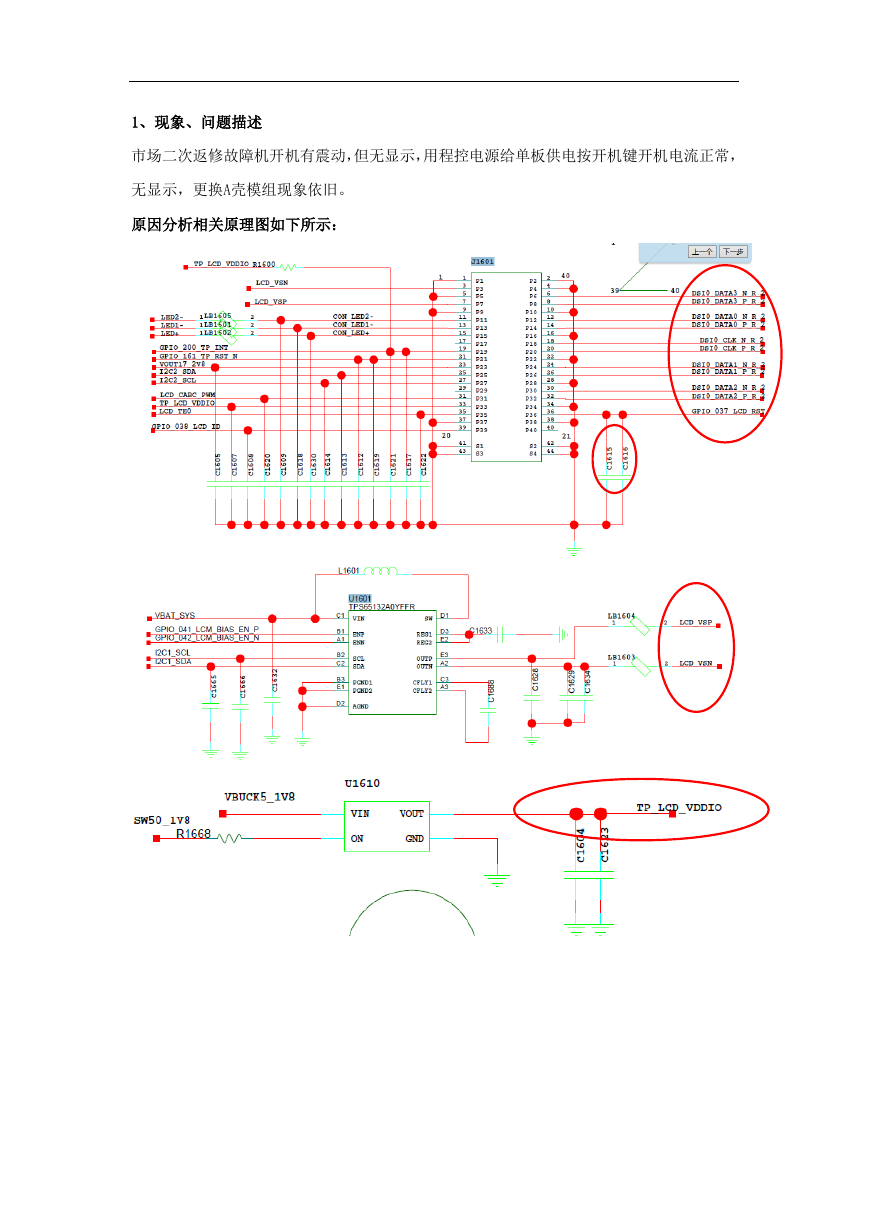

1、现象、问题描述 市场二次返修故障机开机有震动，但无显示，用程控电源给单板供电按开机键开机电流正常， 无显示，更换A壳模组现象依旧。 原因分析相关原理图如下所示： 

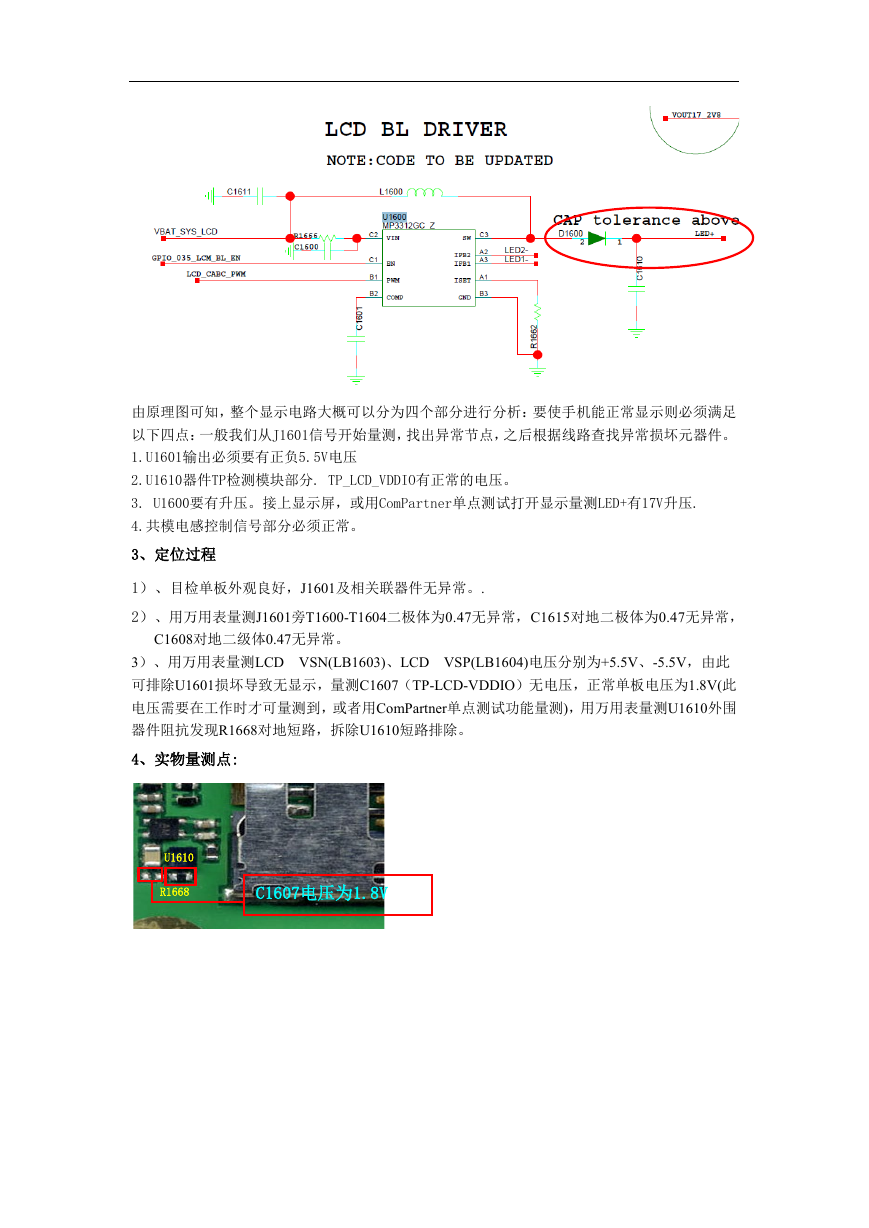

由原理图可知，整个显示电路大概可以分为四个部分进行分析：要使手机能正常显示则必须满足 以下四点：一般我们从J1601信号开始量测，找出异常节点，之后根据线路查找异常损坏元器件。 1.U1601输出必须要有正负5.5V电压 2.U1610器件TP检测模块部分. TP_LCD_VDDIO有正常的电压。 3. U1600要有升压。接上显示屏，或用ComPartner单点测试打开显示量测LED+有17V升压. 4.共模电感控制信号部分必须正常。 3、定位过程 1）、目检单板外观良好，J1601及相关联器件无异常。. 2）、用万用表量测J1601旁T1600-T1604二极体为0.47无异常，C1615对地二极体为0.47无异常， C1608对地二级体0.47无异常。 3）、用万用表量测LCD VSN(LB1603)、LCD VSP(LB1604)电压分别为+5.5V、-5.5V，由此 可排除U1601损坏导致无显示，量测C1607（TP-LCD-VDDIO）无电压，正常单板电压为1.8V(此 电压需要在工作时才可量测到，或者用ComPartner单点测试功能量测)，用万用表量测U1610外围 器件阻抗发现R1668对地短路，拆除U1610短路排除。 4、实物量测点: U1610 R1668 C1607电压为1.8V 

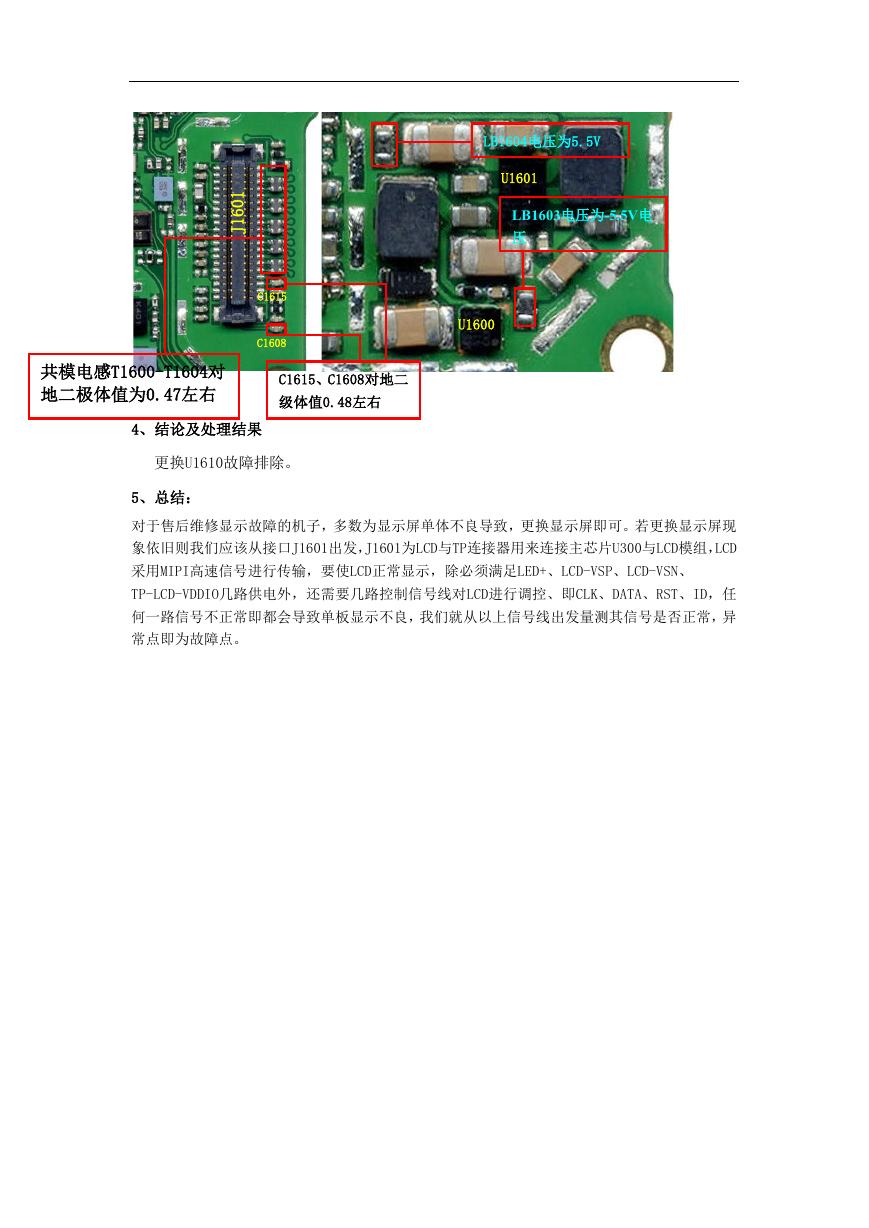

1 0 6 1 J C1615 C1608 共模电感T1600-T1604对 地二极体值为0.47左右 C1615、C1608对地二 级体值0.48左右 4、结论及处理结果 更换U1610故障排除。 5、总结： LB1604电压为5.5V U1601 LB1603电压为-5.5V电 压 U1600 对于售后维修显示故障的机子，多数为显示屏单体不良导致，更换显示屏即可。若更换显示屏现 象依旧则我们应该从接口J1601出发，J1601为LCD与TP连接器用来连接主芯片U300与LCD模组，LCD 采用MIPI高速信号进行传输，要使LCD正常显示，除必须满足LED+、LCD-VSP、LCD-VSN、 TP-LCD-VDDIO几路供电外，还需要几路控制信号线对LCD进行调控、即CLK、DATA、RST、ID，任 何一路信号不正常即都会导致单板显示不良，我们就从以上信号线出发量测其信号是否正常，异 常点即为故障点。
