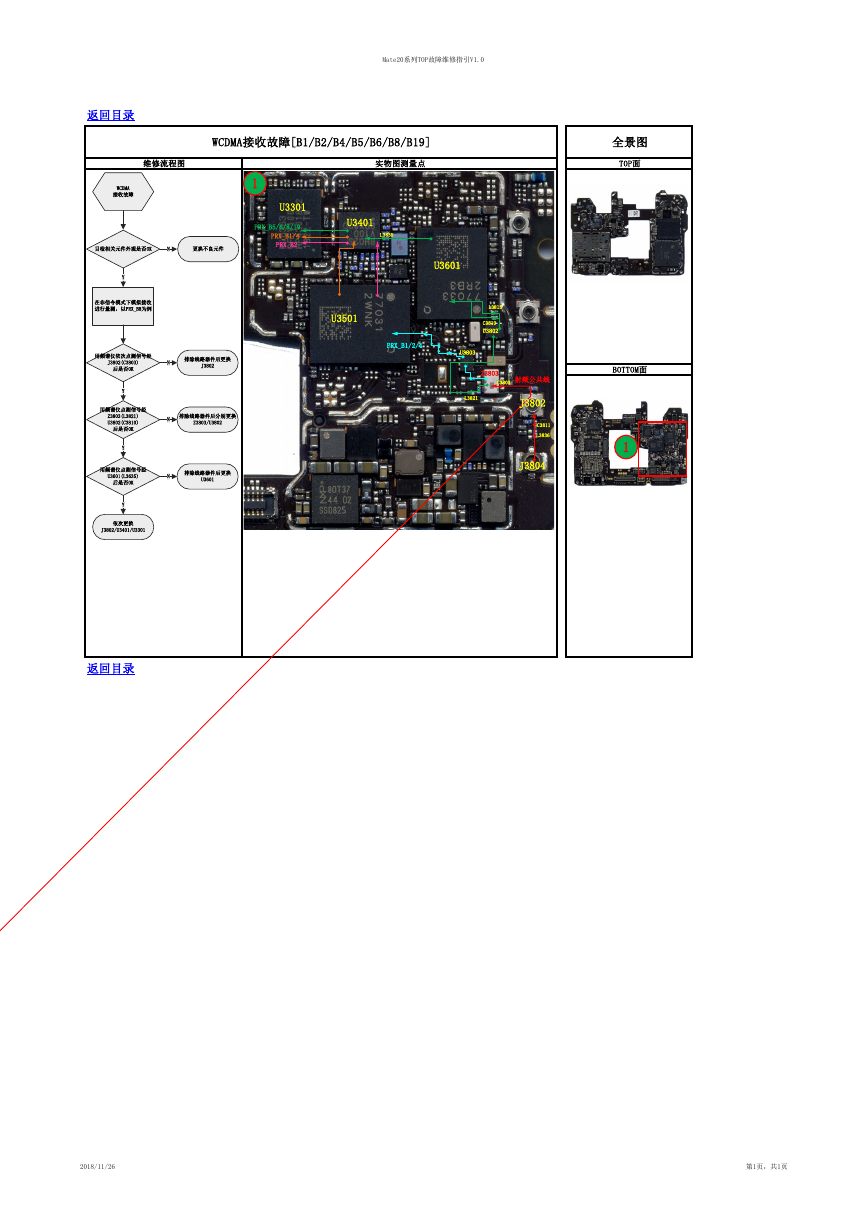

Mate20系列TOP故障维修指引V1.0 WCDMA接收故障[B1/B2/B4/B5/B6/B8/B19] 维修流程图 实物图测量点 全景图 TOP面 1 U3301 PRX_B5/6/8/19 PRX_B1/4 PRX_B2 U3401 L3635 U3601 U3501 L3815 C3810 U3802 PRX_B1/2/4 U3803 Z3803 C3803 射频公共线 L3821 J3802 BOTTOM面 C3811 L3836 J3804 1 返回目录 WCDMA 接收故障 目检相关元件外观是否OK N 更换不良元件 N N N 排除线路器件后更换 J3802 排除线路器件后分别更换 Z3803/U3802 排除线路器件后更换 U3601 Y 在非信令模式下模拟接收 进行量测，以PRX_B8为例 用频谱仪依次点测信号经 J3802(C3803) 后是否OK Y 用频谱仪点测信号经 Z3803(L3821) U3802(C3810) 后是否OK Y 用频谱仪点测信号经 U3601(L3635) 后是否OK Y 依次更换 J3802/U3401/U3301 返回目录 2018/11/26 第1页，共1页
