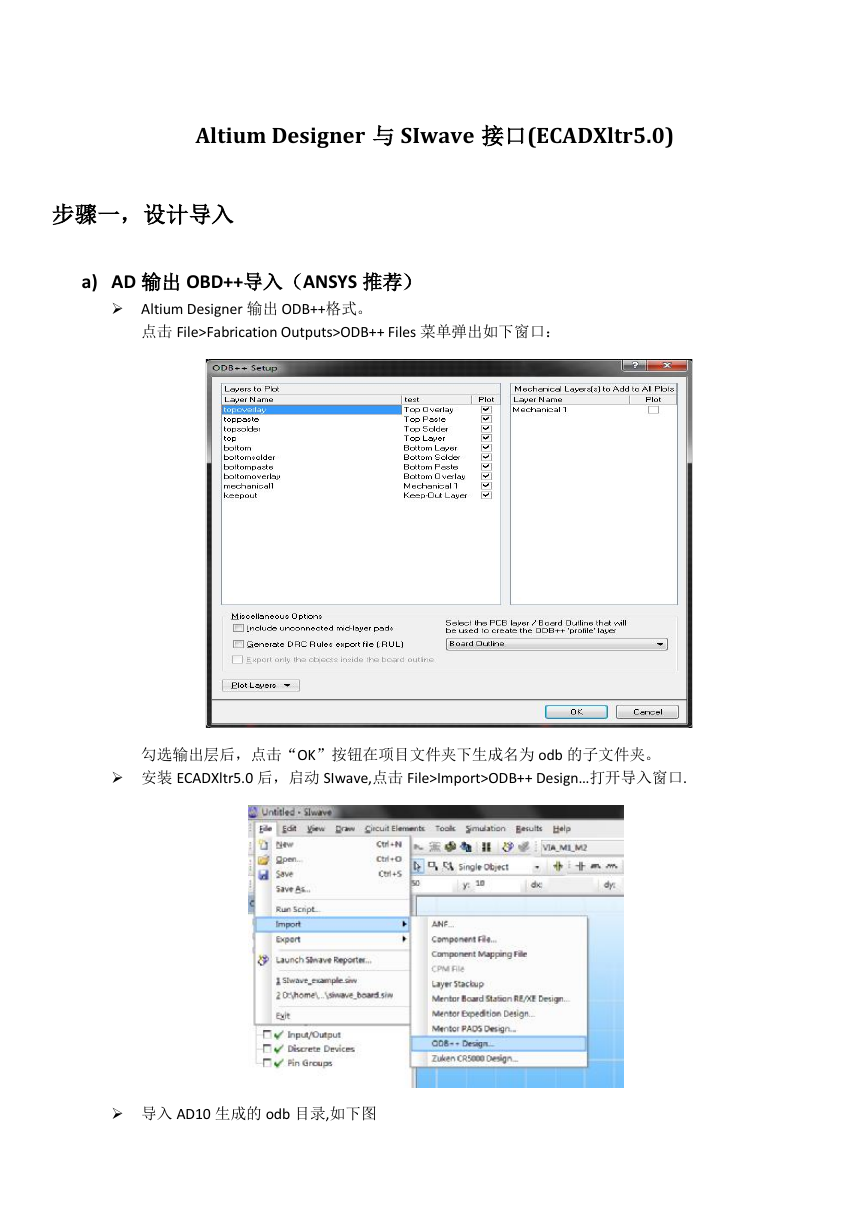

Altium Designer 与 SIwave 接口(ECADXltr5.0) 步骤一，设计导入 a) AD 输出 OBD++导入（ANSYS 推荐） Altium Designer 输出 ODB++格式。 点击 File>Fabrication Outputs>ODB++ Files 菜单弹出如下窗口： 勾选输出层后，点击“OK”按钮在项目文件夹下生成名为 odb 的子文件夹。 安装 ECADXltr5.0 后，启动 SIwave,点击 File>Import>ODB++ Design…打开导入窗口. 导入 AD10 生成的 odb 目录,如下图 

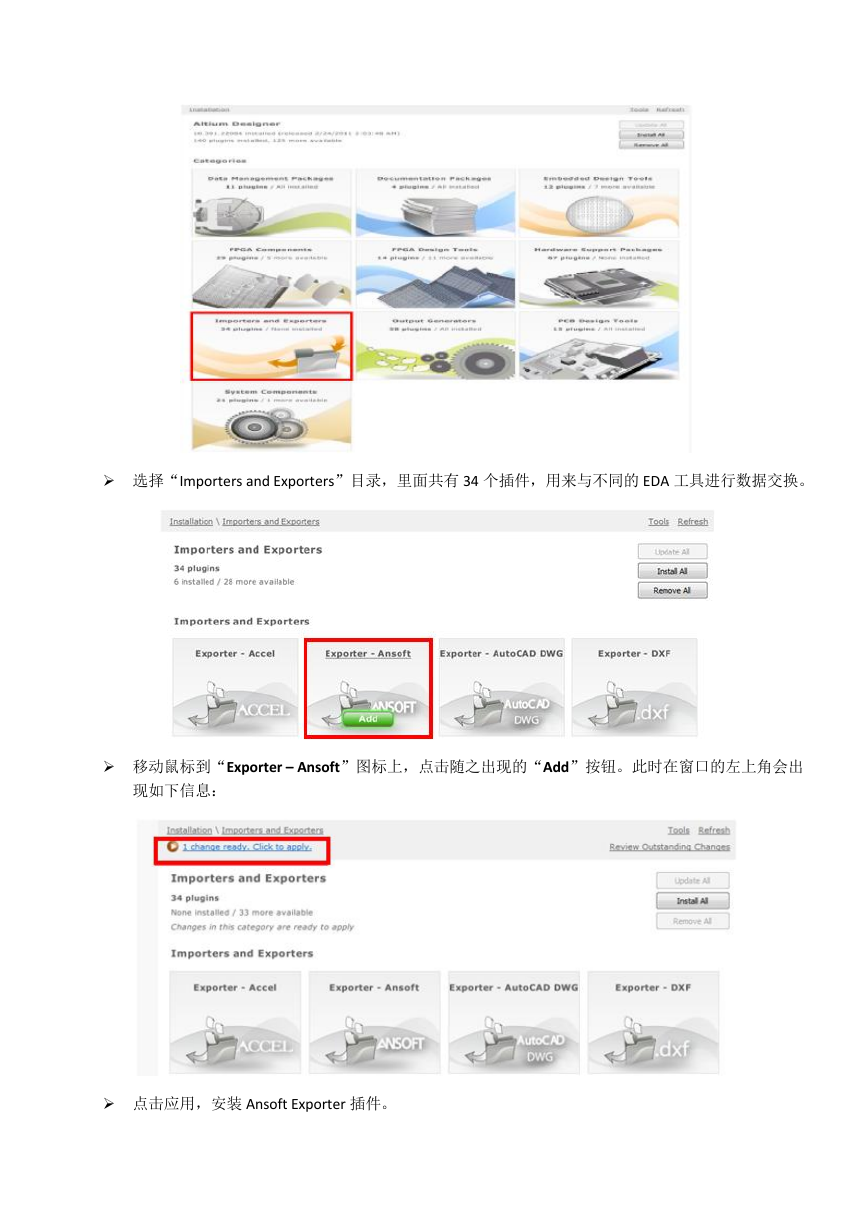

xml 文件的用途是将导入 SIwave 的设计中的器件根据器件标号进行分类。 component.xml 内容如下所示(可自行拷贝生成此文件)： b) AD10(或更高版本)输出 ANF 文件导入 Altium Designer 从版本 10 开始提供独立插件用于生成 Ansoft anf（v4）文件。虽然在 AD10 版图或原理图编 辑界面下点击 File-> Save As 可看见有 Ansoft Neutral File 输出格式选项，但 AD10 的默认安装方式是不包含此格式 输出插件的，需要连接互联网在线安装插件包。 点击 DXP 下面的 Plug-ins and Updates，会弹出如下图中的插件安装窗口： 

选择“Importers and Exporters”目录，里面共有 34 个插件，用来与不同的 EDA 工具进行数据交换。 移动鼠标到“Exporter – Ansoft”图标上，点击随之出现的“Add”按钮。此时在窗口的左上角会出 现如下信息： 点击应用，安装 Ansoft Exporter 插件。 

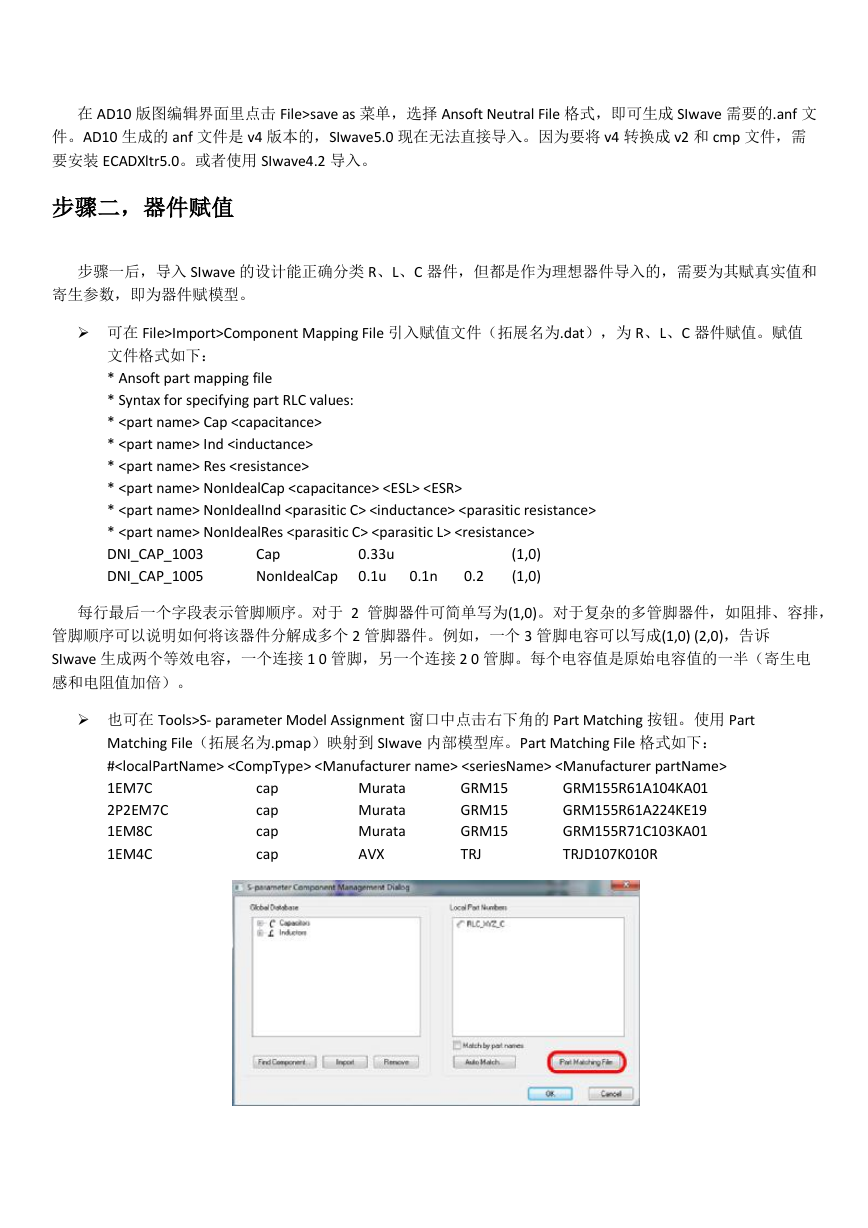

在 AD10 版图编辑界面里点击 File>save as 菜单，选择 Ansoft Neutral File 格式，即可生成 SIwave 需要的.anf 文 件。AD10 生成的 anf 文件是 v4 版本的，SIwave5.0 现在无法直接导入。因为要将 v4 转换成 v2 和 cmp 文件，需 要安装 ECADXltr5.0。或者使用 SIwave4.2 导入。 步骤二，器件赋值 步骤一后，导入 SIwave 的设计能正确分类 R、L、C 器件，但都是作为理想器件导入的，需要为其赋真实值和 寄生参数，即为器件赋模型。 可在 File>Import>Component Mapping File 引入赋值文件（拓展名为.dat），为 R、L、C 器件赋值。赋值 文件格式如下： * Ansoft part mapping file * Syntax for specifying part RLC values: * Cap * Ind * Res * NonIdealCap * NonIdealInd * NonIdealRes DNI_CAP_1003 Cap 0.33u DNI_CAP_1005 NonIdealCap 0.1u 0.1n 0.2 (1,0) (1,0) 每行最后一个字段表示管脚顺序。对于 2 管脚器件可简单写为(1,0)。对于复杂的多管脚器件，如阻排、容排， 管脚顺序可以说明如何将该器件分解成多个 2 管脚器件。例如，一个 3 管脚电容可以写成(1,0) (2,0)，告诉 SIwave 生成两个等效电容，一个连接 1 0 管脚，另一个连接 2 0 管脚。每个电容值是原始电容值的一半（寄生电 感和电阻值加倍）。 也可在 Tools>S- parameter Model Assignment 窗口中点击右下角的 Part Matching 按钮。使用 Part Matching File（拓展名为.pmap）映射到 SIwave 内部模型库。Part Matching File 格式如下： # 1EM7C 2P2EM7C cap Murata GRM15 GRM155R61A224KE19 1EM8C 1EM4C cap Murata GRM15 GRM155R71C103KA01 cap AVX TRJ TRJD107K010R cap Murata GRM15 GRM155R61A104KA01
