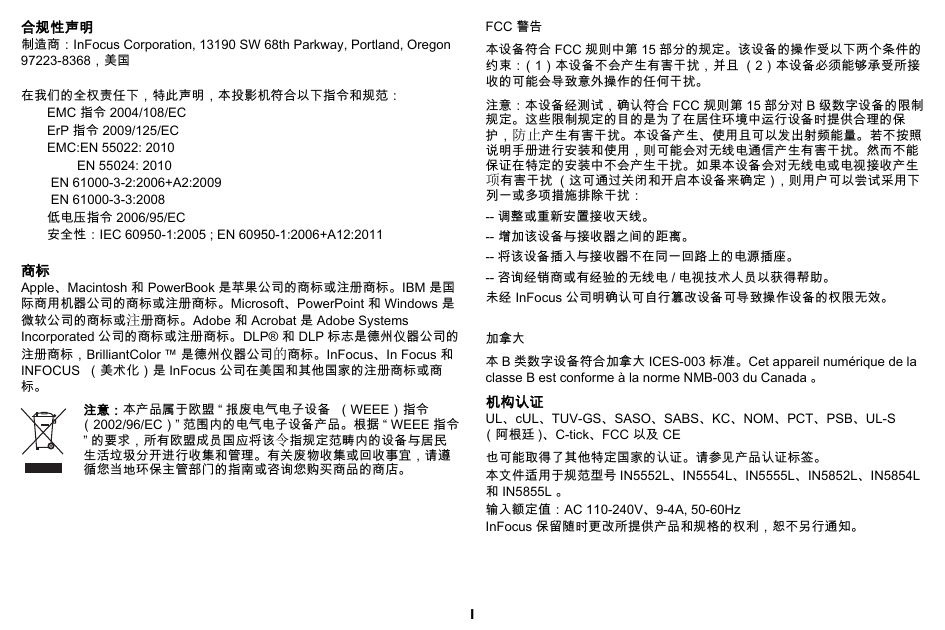

合规性声明制造商：InFocus Corporation, 13190 SW 68th Parkway, Portland, Oregon 97223-8368，美国在我们的全权责任下，特此声明，本投影机符合以下指令和规范： EMC 指令 2004/108/EC ErP 指令 2009/125/EC EMC:EN 55022: 2010 EN 55024: 2010 EN 61000-3-2:2006+A2:2009 EN 61000-3-3:2008 低电压指令 2006/95/EC 安全性：IEC 60950-1:2005 ; EN 60950-1:2006+A12:2011 商标 Apple、Macintosh 和 PowerBook 是苹果公司的商标或注册商标。IBM 是国际商用机器公司的商标或注册商标。Microsoft、PowerPoint 和 Windows 是微软公司的商标或注册商标。Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。 DLP® 和 DLP 标志是德州仪器公司的注册商标，BrilliantColor ™ 是德州仪器公司的商标。InFocus、In Focus 和 INFOCUS （美术化）是 InFocus 公司在美国和其他国家的注册商标或商标。注意：本产品属于欧盟 “ 报废电气电子设备（WEEE）指令（2002/96/EC）” 范围内的电气电子设备产品。根据 “ WEEE 指令 ” 的要求，所有欧盟成员国应将该令指规定范畴内的设备与居民生活垃圾分开进行收集和管理。有关废物收集或回收事宜，请遵循您当地环保主管部门的指南或咨询您购买商品的商店。 FCC 警告本设备符合 FCC 规则中第 15 部分的规定。该设备的操作受以下两个条件的约束：（1）本设备不会产生有害干扰，并且（2）本设备必须能够承受所接收的可能会导致意外操作的任何干扰。注意：本设备经测试，确认符合 FCC 规则第 15 部分对 B 级数字设备的限制规定。这些限制规定的目的是为了在居住环境中运行设备时提供合理的保护，防止产生有害干扰。本设备产生、使用且可以发出射频能量。若不按照说明手册进行安装和使用，则可能会对无线电通信产生有害干扰。然而不能保证在特定的安装中不会产生干扰。如果本设备会对无线电或电视接收产生项有害干扰（这可通过关闭和开启本设备来确定），则用户可以尝试采用下列一或多项措施排除干扰： -- 调整或重新安置接收天线。 -- 增加该设备与接收器之间的距离。 -- 将该设备插入与接收器不在同一回路上的电源插座。 -- 咨询经销商或有经验的无线电 / 电视技术人员以获得帮助。未经 InFocus 公司明确认可自行篡改设备可导致操作设备的权限无效。加拿大本 B 类数字设备符合加拿大 ICES-003 标准。Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada 。机构认证 UL、cUL、TUV-GS、SASO、SABS、KC、NOM、PCT、PSB、UL-S （阿根廷 )、C-tick、FCC 以及 CE 也可能取得了其他特定国家的认证。请参见产品认证标签。本文件适用于规范型号 IN5552L、IN5554L、IN5555L、IN5852L、IN5854L 和 IN5855L 。输入额定值：AC 110-240V、9-4A, 50-60Hz InFocus 保留随时更改所提供产品和规格的权利，恕不另行通知。 1

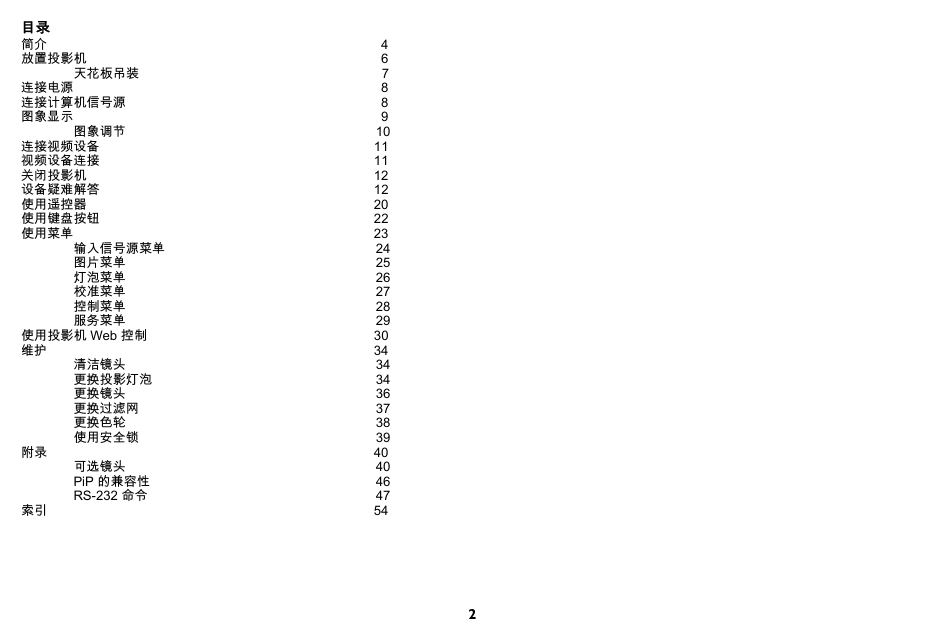

目录简介放置投影机天花板吊装连接电源连接计算机信号源图象显示图象调节连接视频设备视频设备连接关闭投影机设备疑难解答使用遥控器使用键盘按钮使用菜单使用投影机 Web 控制维护输入信号源菜单图片菜单灯泡菜单校准菜单控制菜单服务菜单清洁镜头更换投影灯泡更换镜头更换过滤网更换色轮使用安全锁可选镜头 PiP 的兼容性 RS-232 命令附录索引 4 6 7 8 8 9 10 11 11 12 12 20 22 23 24 25 26 27 28 29 30 34 34 34 36 37 38 39 40 40 46 47 54 2

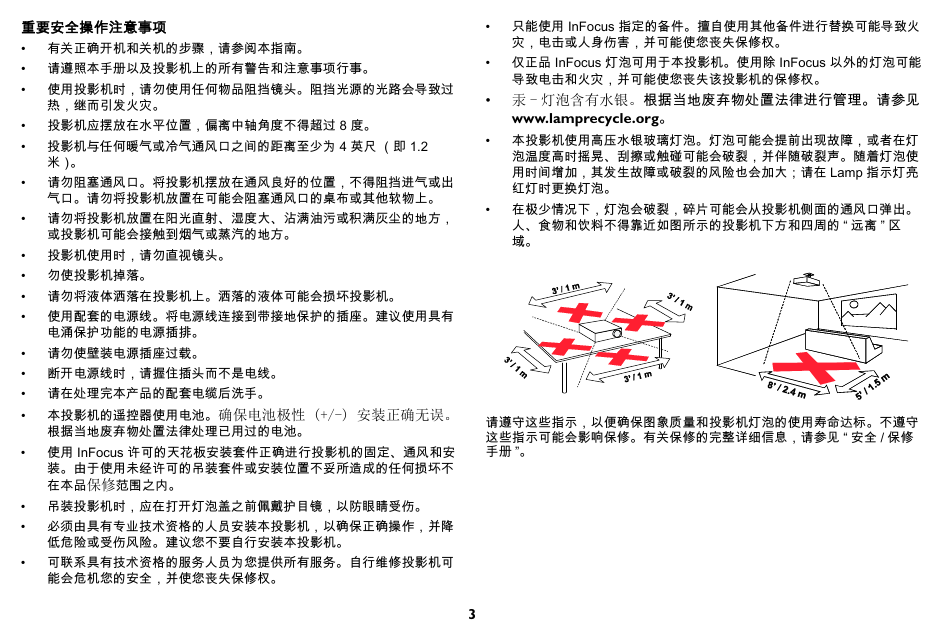

• 只能使用 InFocus 指定的备件。擅自使用其他备件进行替换可能导致火灾，电击或人身伤害，并可能使您丧失保修权。 • 仅正品 InFocus 灯泡可用于本投影机。使用除 InFocus 以外的灯泡可能导致电击和火灾，并可能使您丧失该投影机的保修权。 • 汞 - 灯泡含有水银。根据当地废弃物处置法律进行管理。请参见 www.lamprecycle.org。 • 本投影机使用高压水银玻璃灯泡。灯泡可能会提前出现故障，或者在灯泡温度高时摇晃、刮擦或触碰可能会破裂，并伴随破裂声。随着灯泡使用时间增加，其发生故障或破裂的风险也会加大；请在 Lamp 指示灯亮红灯时更换灯泡。 • 在极少情况下，灯泡会破裂，碎片可能会从投影机侧面的通风口弹出。人、食物和饮料不得靠近如图所示的投影机下方和四周的 “ 远离 ” 区域。请遵守这些指示，以便确保图象质量和投影机灯泡的使用寿命达标。不遵守这些指示可能会影响保修。有关保修的完整详细信息，请参见 “ 安全 / 保修手册 ”。重要安全操作注意事项 • 有关正确开机和关机的步骤，请参阅本指南。 • 请遵照本手册以及投影机上的所有警告和注意事项行事。 • 使用投影机时，请勿使用任何物品阻挡镜头。阻挡光源的光路会导致过热，继而引发火灾。 • 投影机应摆放在水平位置，偏离中轴角度不得超过 8 度。 • 投影机与任何暖气或冷气通风口之间的距离至少为 4 英尺（即 1.2 米）。 • 请勿阻塞通风口。将投影机摆放在通风良好的位置，不得阻挡进气或出气口。请勿将投影机放置在可能会阻塞通风口的桌布或其他软物上。 • 请勿将投影机放置在阳光直射、湿度大、沾满油污或积满灰尘的地方，或投影机可能会接触到烟气或蒸汽的地方。 • 投影机使用时，请勿直视镜头。 • 勿使投影机掉落。 • 请勿将液体洒落在投影机上。洒落的液体可能会损坏投影机。 • 使用配套的电源线。将电源线连接到带接地保护的插座。建议使用具有电涌保护功能的电源插排。 • 请勿使壁装电源插座过载。 • 断开电源线时，请握住插头而不是电线。 • 请在处理完本产品的配套电缆后洗手。 • 本投影机的遥控器使用电池。确保电池极性 (+/-) 安装正确无误。根据当地废弃物处置法律处理已用过的电池。 • 使用 InFocus 许可的天花板安装套件正确进行投影机的固定、通风和安装。由于使用未经许可的吊装套件或安装位置不妥所造成的任何损坏不在本品保修范围之内。 • 吊装投影机时，应在打开灯泡盖之前佩戴护目镜，以防眼睛受伤。 • 必须由具有专业技术资格的人员安装本投影机，以确保正确操作，并降低危险或受伤风险。建议您不要自行安装本投影机。 • 可联系具有技术资格的服务人员为您提供所有服务。自行维修投影机可能会危机您的安全，并使您丧失保修权。 3

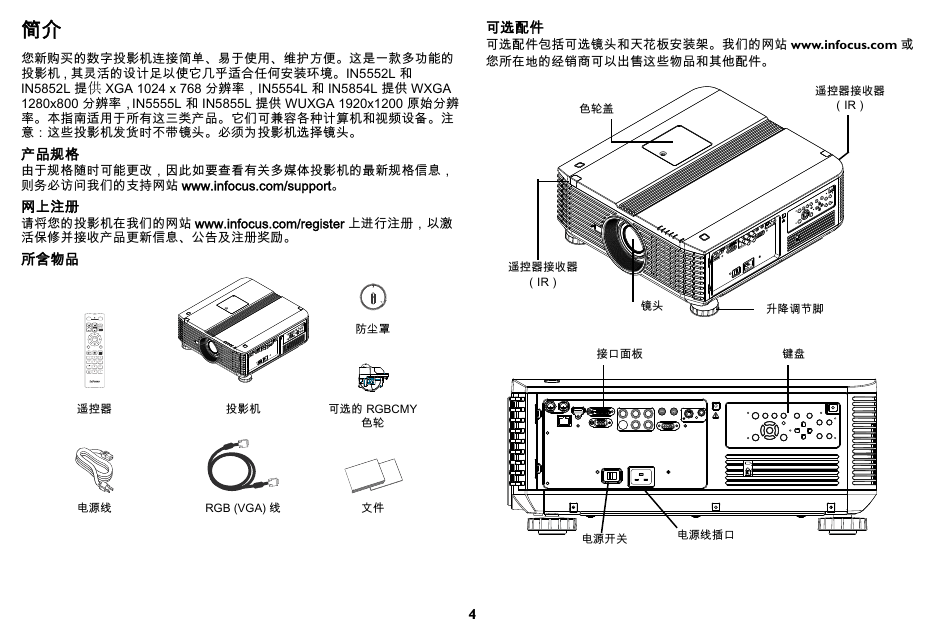

简介您新购买的数字投影机连接简单、易于使用、维护方便。这是一款多功能的投影机 , 其灵活的设计足以使它几乎适合任何安装环境。IN5552L 和 IN5852L 提供 XGA 1024 x 768 分辨率， IN5554L 和 IN5854L 提供 WXGA 1280x800 分辨率，IN5555L 和 IN5855L 提供 WUXGA 1920x1200 原始分辨率。本指南适用于所有这三类产品。它们可兼容各种计算机和视频设备。注意：这些投影机发货时不带镜头。必须为投影机选择镜头。产品规格由于规格随时可能更改，因此如要查看有关多媒体投影机的最新规格信息，则务必访问我们的支持网站 www.infocus.com/support。网上注册请将您的投影机在我们的网站 www.infocus.com/register 上进行注册，以激活保修并接收产品更新信息、公告及注册奖励。所含物品可选配件可选配件包括可选镜头和天花板安装架。我们的网站 www.infocus.com 或您所在地的经销商可以出售这些物品和其他配件。色轮盖遥控器接收器（IR）遥控器接收器（IR） ON POWER OFF FOCUS ZOOM TEST PATTERN LENS SHIFT ENTER MENU EXIT INPUT PICTURE NETWORK AUTO SYNC 1 OVERSCAN 4 7 CLEAR ASPECT 2 FREEZE 5 INFO. 8 SHUTTER 0 PIP 3 LAMP MODE 6 LIGHT 9 ID SET 防尘罩镜头升降调节脚接口面板键盘遥控器投影机可选的 RGBCMY 色轮电源线 RGB (VGA) 线文件电源开关电源线插口 4

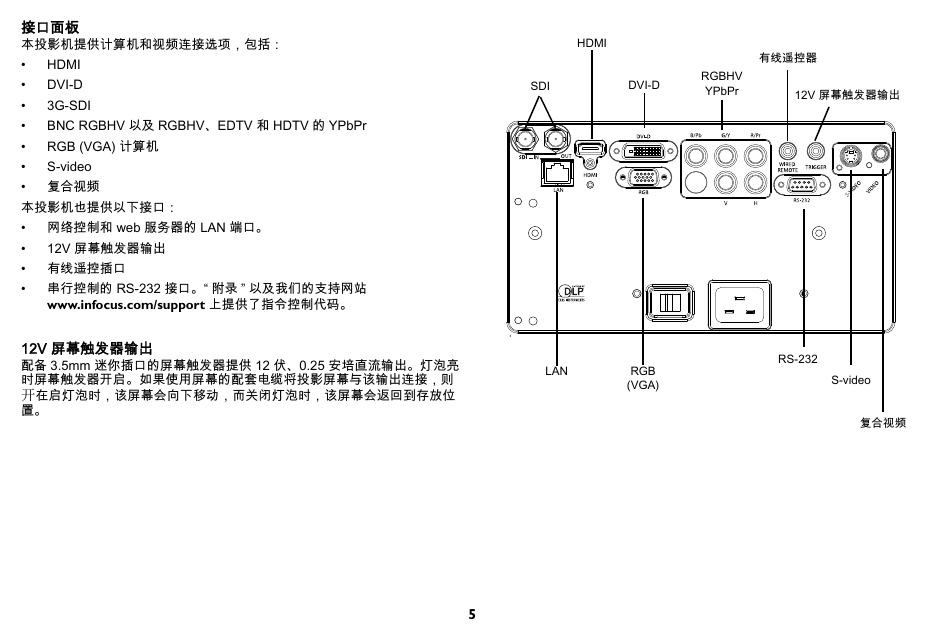

HDMI 有线遥控器 SDI DVI-D RGBHV YPbPr 12V 屏幕触发器输出接口面板本投影机提供计算机和视频连接选项，包括： HDMI • DVI-D • 3G-SDI • BNC RGBHV 以及 RGBHV、EDTV 和 HDTV 的 YPbPr • RGB (VGA) 计算机 • S-video • • 复合视频本投影机也提供以下接口： • 网络控制和 web 服务器的 LAN 端口。 • • 有线遥控插口 • 串行控制的 RS-232 接口。“ 附录 ” 以及我们的支持网站 12V 屏幕触发器输出 www.infocus.com/support 上提供了指令控制代码。 12V 屏幕触发器输出配备 3.5mm 迷你插口的屏幕触发器提供 12 伏、0.25 安培直流输出。灯泡亮时屏幕触发器开启。如果使用屏幕的配套电缆将投影屏幕与该输出连接，则开在启灯泡时，该屏幕会向下移动，而关闭灯泡时，该屏幕会返回到存放位置。 LAN RGB (VGA) RS-232 S-video 复合视频 5

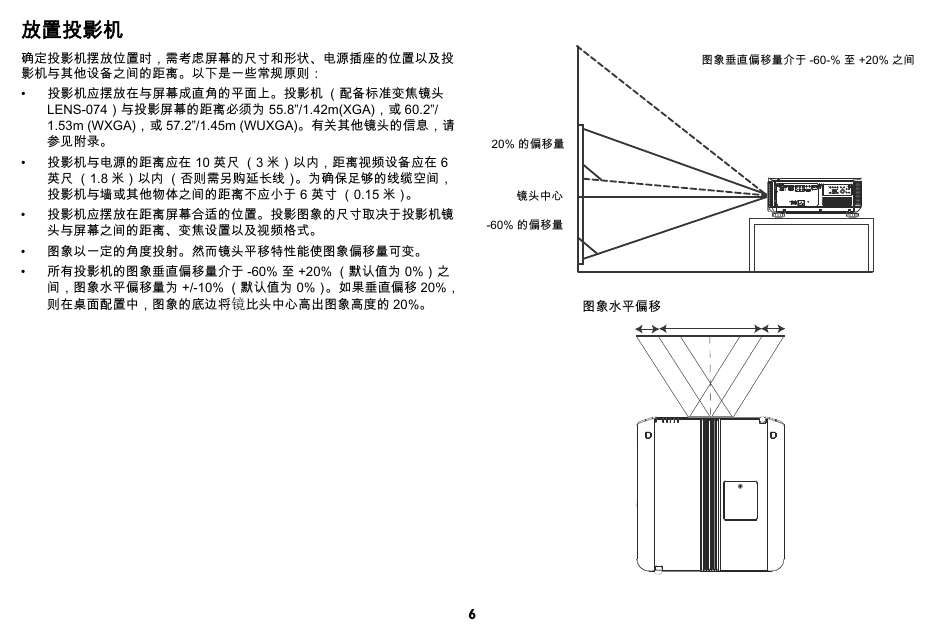

放置投影机确定投影机摆放位置时，需考虑屏幕的尺寸和形状、电源插座的位置以及投影机与其他设备之间的距离。以下是一些常规原则： • 投影机应摆放在与屏幕成直角的平面上。投影机（配备标准变焦镜头 LENS-074）与投影屏幕的距离必须为 55.8”/1.42m(XGA)，或 60.2”/ 1.53m (WXGA)，或 57.2”/1.45m (WUXGA)。有关其他镜头的信息，请参见附录。 • 投影机与电源的距离应在 10 英尺（3 米）以内，距离视频设备应在 6 英尺（1.8 米）以内（否则需另购延长线）。为确保足够的线缆空间，投影机与墙或其他物体之间的距离不应小于 6 英寸（0.15 米）。 • 投影机应摆放在距离屏幕合适的位置。投影图象的尺寸取决于投影机镜头与屏幕之间的距离、变焦设置以及视频格式。 • 图象以一定的角度投射。然而镜头平移特性能使图象偏移量可变。 • 所有投影机的图象垂直偏移量介于 -60% 至 +20% （默认值为 0%）之间，图象水平偏移量为 +/-10% （默认值为 0%）。如果垂直偏移 20%，则在桌面配置中，图象的底边将镜比头中心高出图象高度的 20%。 20% 的偏移量镜头中心 -60% 的偏移量图象水平偏移图象垂直偏移量介于 -60-% 至 +20% 之间 6

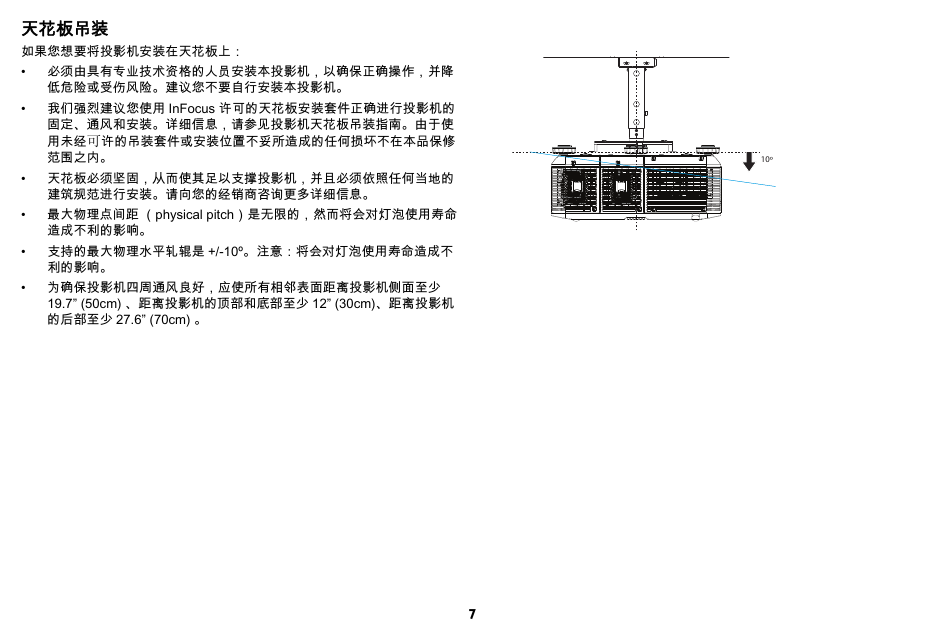

天花板吊装如果您想要将投影机安装在天花板上： • 必须由具有专业技术资格的人员安装本投影机，以确保正确操作，并降低危险或受伤风险。建议您不要自行安装本投影机。 • 我们强烈建议您使用 InFocus 许可的天花板安装套件正确进行投影机的固定、通风和安装。详细信息，请参见投影机天花板吊装指南。由于使用未经可许的吊装套件或安装位置不妥所造成的任何损坏不在本品保修范围之内。 • 天花板必须坚固，从而使其足以支撑投影机，并且必须依照任何当地的建筑规范进行安装。请向您的经销商咨询更多详细信息。 • 最大物理点间距（physical pitch）是无限的，然而将会对灯泡使用寿命造成不利的影响。 • 支持的最大物理水平轧辊是 +/-10º。注意：将会对灯泡使用寿命造成不利的影响。 • 为确保投影机四周通风良好，应使所有相邻表面距离投影机侧面至少 19.7” (50cm) 、距离投影机的顶部和底部至少 12” (30cm)、距离投影机的后部至少 27.6” (70cm) 。 10º 7
