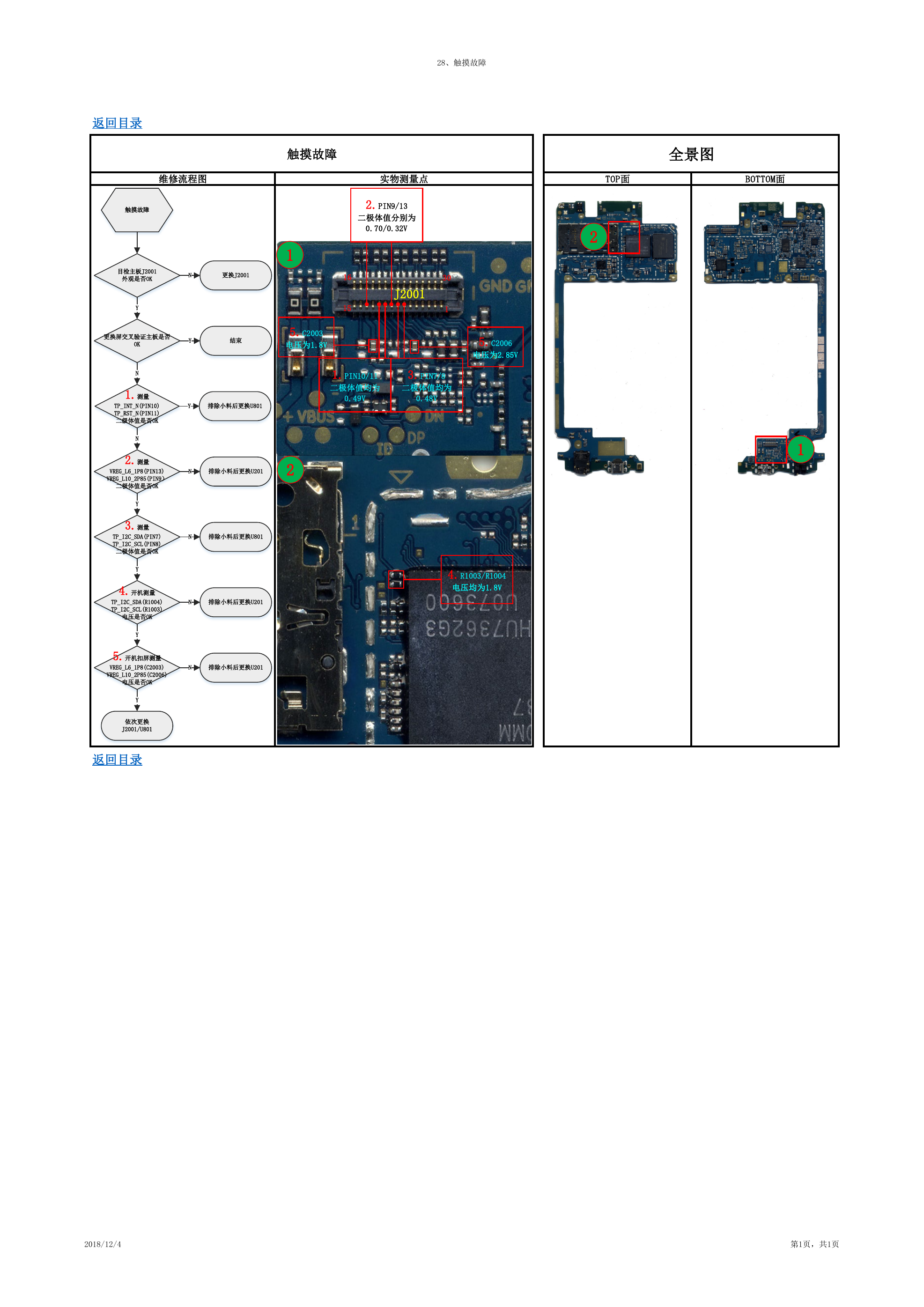

28、触摸故障 返回目录 触摸故障 全景图 维修流程图 实物测量点 TOP面 BOTTOM面 2 2.PIN9/13 二极体值分别为 0.70/0.32V 16 15 J2001 30 1 5.C2006 电压为2.85V 1.PIN10/11 二极体值均为 0.49V 3.PIN7/8 二极体值均为 0.48V 4.R1003/R1004 电压均为1.8V 1 更换J2001 结束 5.C2003 电压为1.8V N Y Y 排除小料后更换U801 N 排除小料后更换U201 2 N 排除小料后更换U801 N 排除小料后更换U201 N 排除小料后更换U201 触摸故障 目检主板J2001 外观是否OK Y 更换屏交叉验证主板是否 OK N 1.测量 TP_INT_N(PIN10) TP_RST_N(PIN11) 二级体值是否OK N 2.测量 VREG_L6_1P8(PIN13) VREG_L10_2P85(PIN9） 二极体值是否OK Y 3.测量 TP_I2C_SDA(PIN7) TP_I2C_SCL(PIN8) 二极体值是否OK Y 4.开机测量 TP_I2C_SDA(R1004) TP_I2C_SCL(R1003) 电压是否OK Y 5.开机扣屏测量 VREG_L6_1P8(C2003) VREG_L10_2P85(C2006) 电压是否OK Y 依次更换 J2001/U801 返回目录 1 2018/12/4 第1页，共1页
