2011 年云南昆明理工大学电工电子学考研真题 A 卷（15%）1．三极管是构成放大电路基本元件之一，画出三极管基本放大电路并说明电路中各个元件的作用？（15%）2．什么是二极管的伏安特性？画出并解释二极管的伏安特性曲线。根据二极管的伏安特性说明二极管的主要特性。（15%）3．变压器是一种重要的电气设备，在交流电路中，变压器可以起到哪几种变换作用？定量说明各种变换作用的含义。（15%）4．什么是三相三线制和三相四线制供电？为什么在低压电网中普遍采用三相四线制？为什么在三相四线制供电系统中的中性线不允许断开？（15%）5．正弦交流电有哪几种数学表示方式？正弦交流电三要素的含义是什么？正弦交流电有效值的含义及有效值与幅值的关系是什么？（20%）6．题 6 图所示电路由理想放大器 A1、A2 和 A3 构成，求电路输出 u0与输入 ui之间的关系和放大倍数 Auf。题 6 图

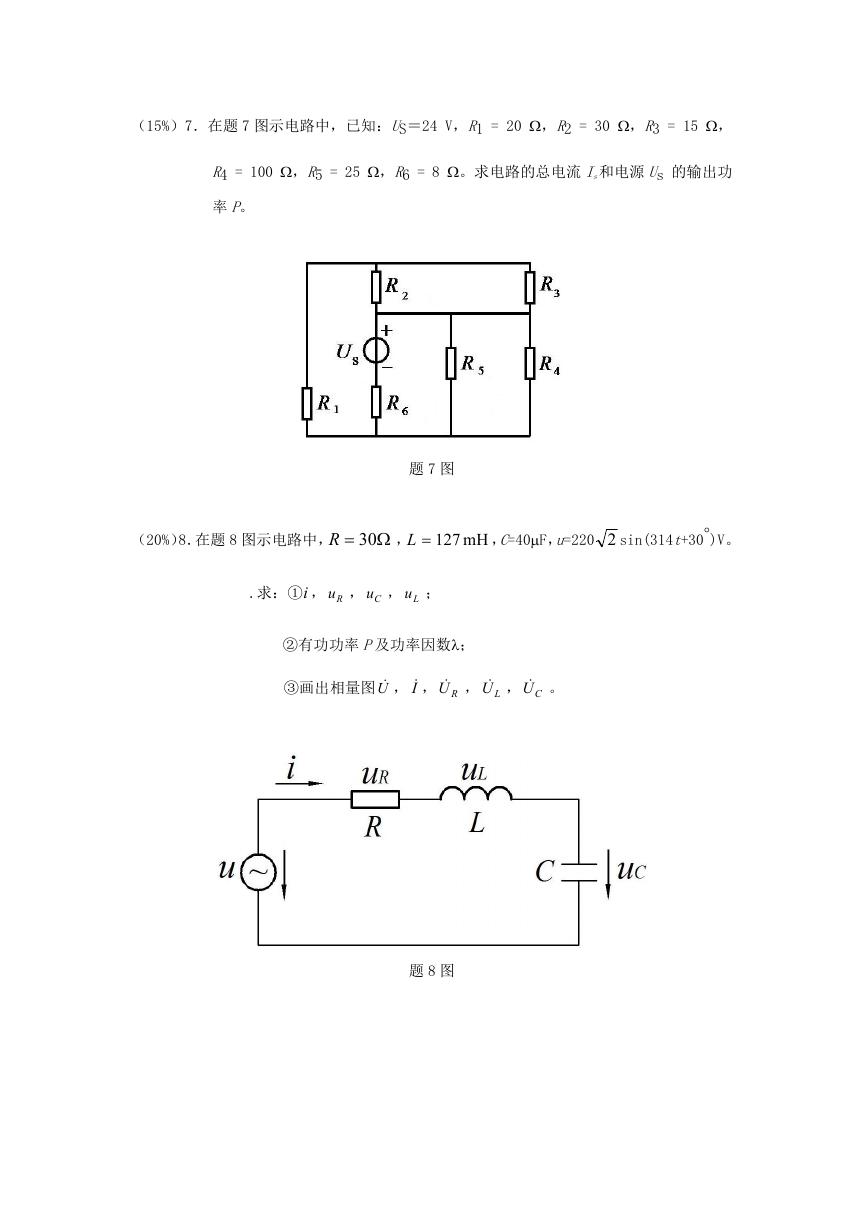

（15%）7．在题 7 图示电路中，已知：US＝24 V，R1 = 20 ，R2 = 30 ，R3 = 15 ， R4 = 100 ，R5 = 25 ，R6 = 8 。求电路的总电流 Is和电源 Us 的输出功率 P。题 7 图（20%）8．在题 8 图示电路中，R  30 ，L  127 mH ，C=40F，u=220 2 sin(314t+30)V。 .求：①i ， Ru ， Cu ， Lu ； ②有功功率 P及功率因数； ③画出相量图U ， I ， RU ， LU ， CU 。题 8 图

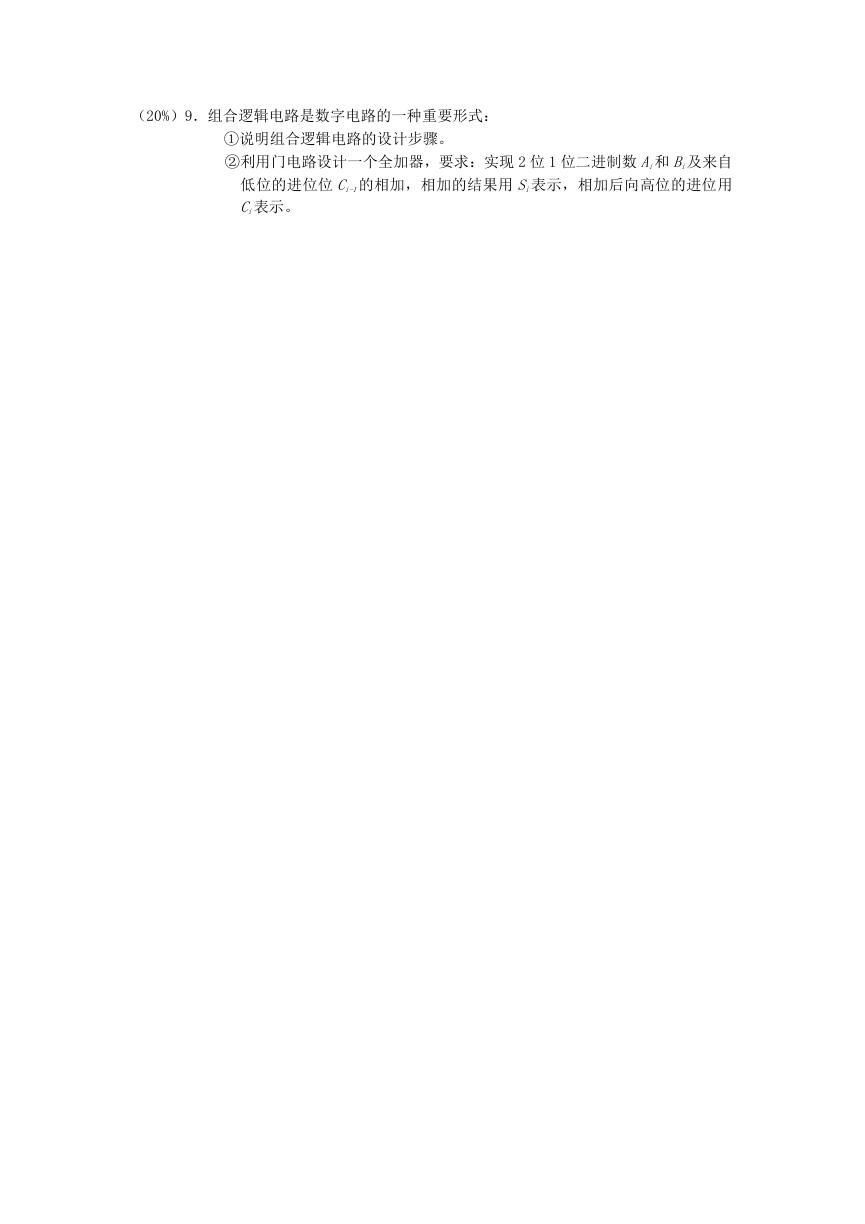

（20%）9．组合逻辑电路是数字电路的一种重要形式： ①说明组合逻辑电路的设计步骤。 ②利用门电路设计一个全加器，要求：实现 2 位 1 位二进制数 Ai和 Bi及来自低位的进位位 Ci-1的相加，相加的结果用 Si表示，相加后向高位的进位用 Ci表示。
