高级计算机图形学

定义几何图元

OpenGL中的照相机

正交视图

程序结构

第三章输入与交互

第三章之第一节简介

基本内容

Sketchpad项目

图形输入设备

物理输入设备

指向设备 – 绝对定位

指向设备 – 相对定位

相对定位设备

逻辑设备

图形逻辑设备

客户-服务器(C-S)结构

输入模式

请求模式(Request Mode)

事件模式(Event Mode)

事件类型

回调

GLUT中的回调函数

GLUT中的事件循环

鼠标回调函数

定位

获取窗口尺寸

鼠标结束程序

鼠标位置的应用

在指针处画方框

鼠标移动回调函数

键盘的使用

特殊按键

修饰键 – Ctrl/Alt/Shift

显示回调函数

标识重新显示

窗口形状的改变

形状改变的可能性

重画回调函数

例子

高级计算机图形学中国科学技术大学计算机学院黄章进 zhuang@ustc.edu.cn

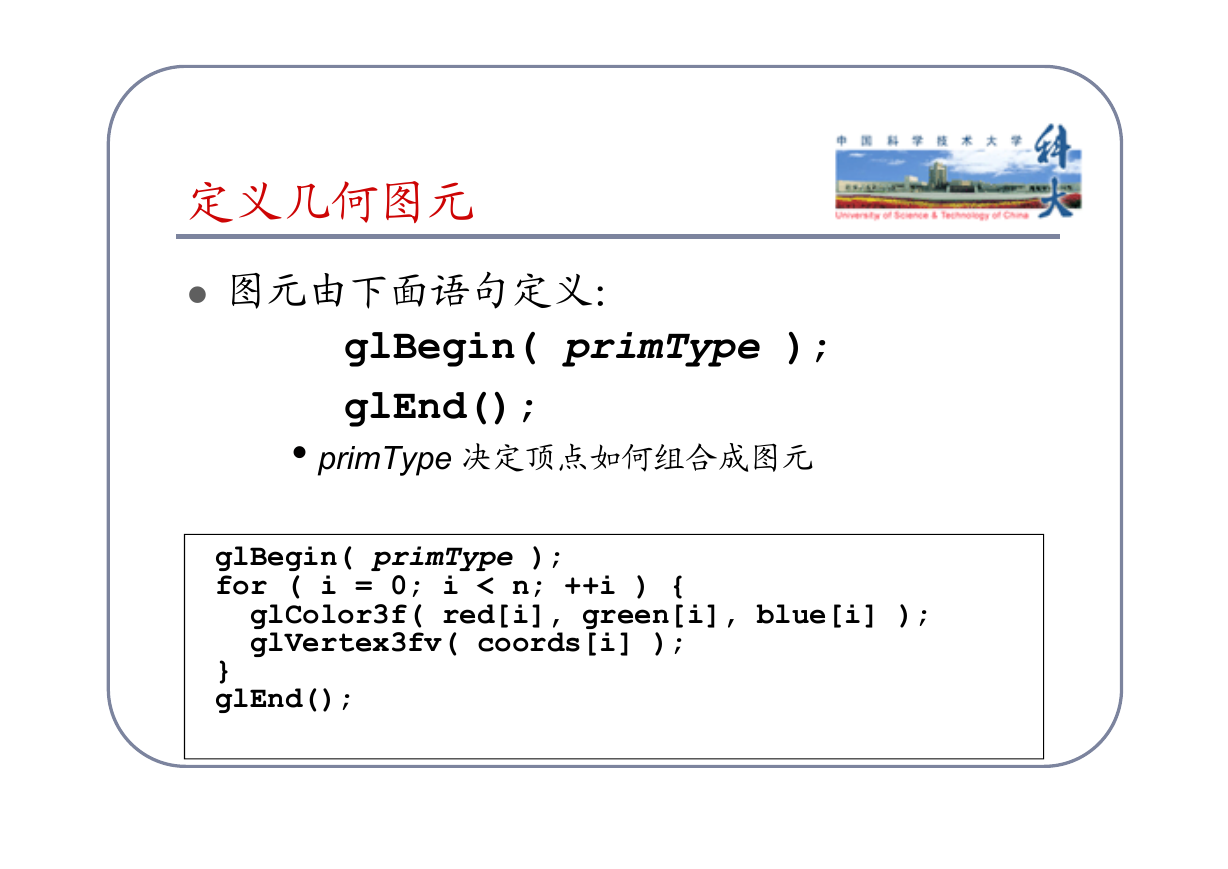

定义几何图元图元由下面语句定义： glBegin( primType ); glEnd(); • primType 决定顶点如何组合成图元 glBegin( primType ); for ( i = 0; i < n; ++i ) { glColor3f( red[i], green[i], blue[i] ); glVertex3fv( coords[i] ); }glEnd();

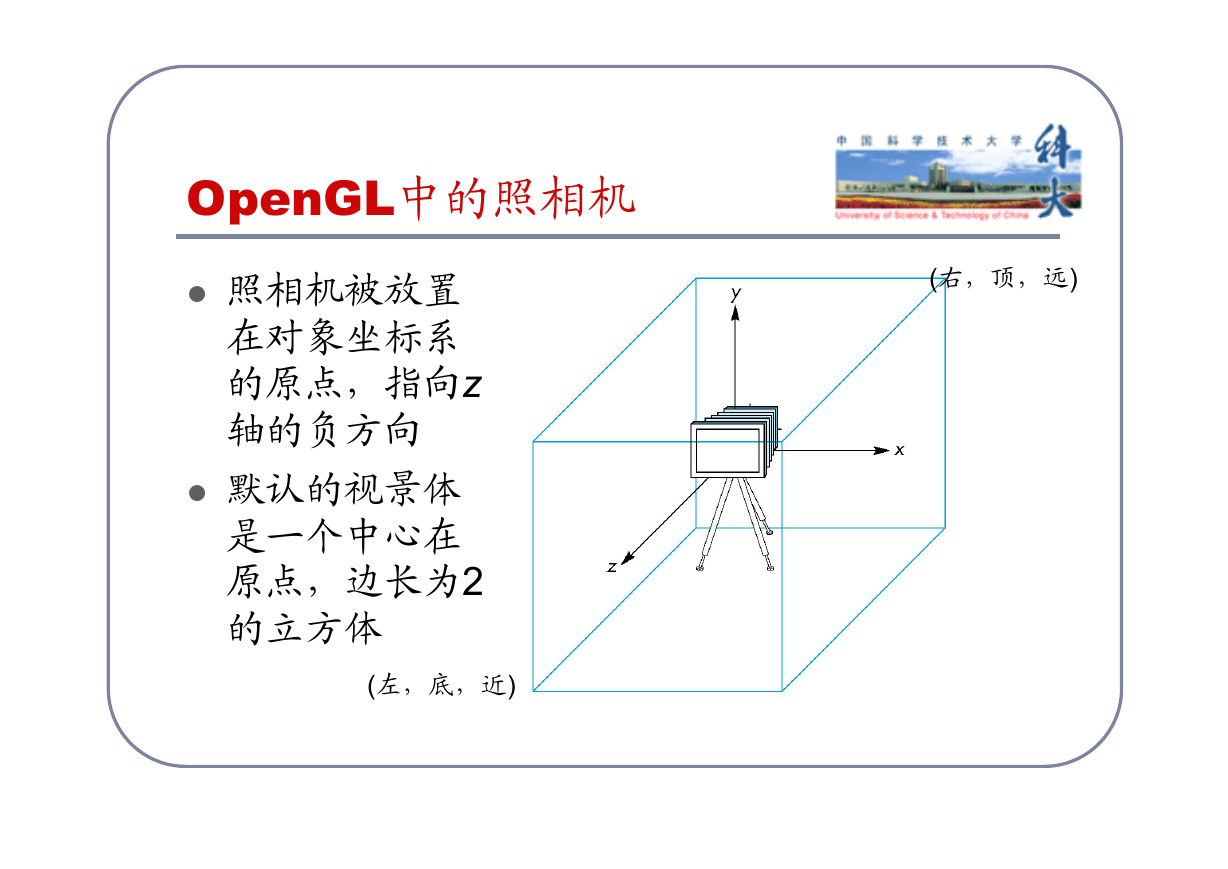

(右，顶，远) OpenGL中的照相机照相机被放置在对象坐标系的原点，指向z 轴的负方向默认的视景体是一个中心在原点，边长为2 的立方体 (左，底，近)

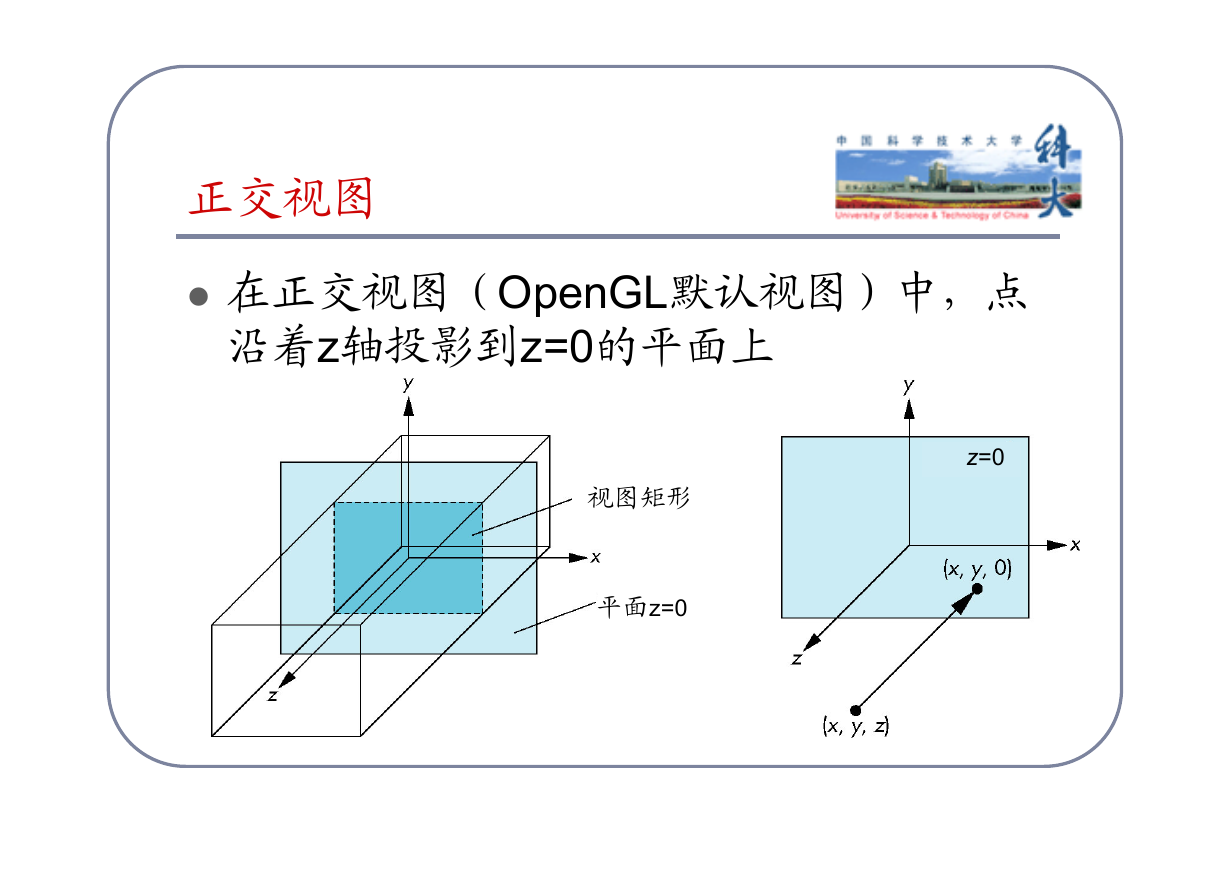

正交视图在正交视图（OpenGL默认视图）中，点沿着z轴投影到z=0的平面上 z=0 视图矩形平面z=0

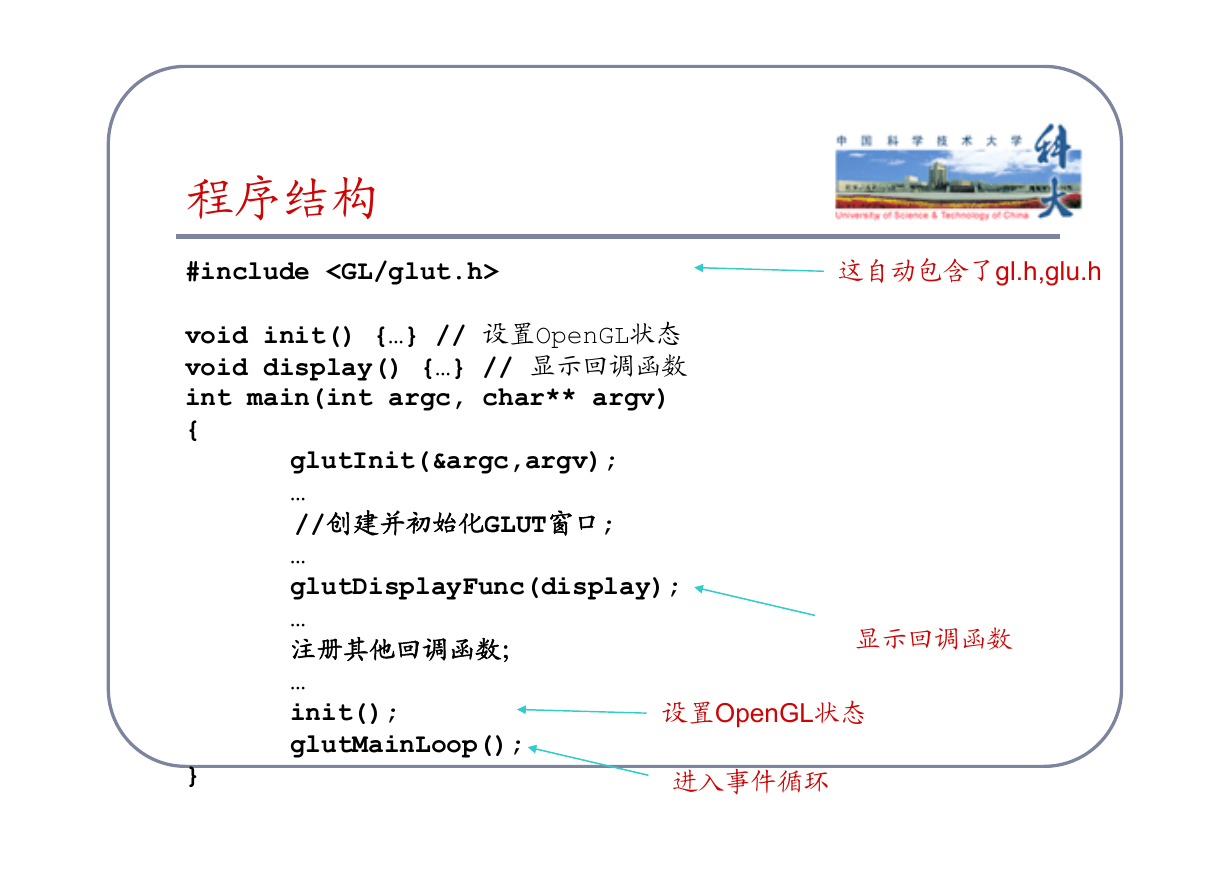

程序结构 #include void init() {…} // 设置OpenGL状态 void display() {…} // 显示回调函数 int main(int argc, char** argv) { glutInit(&argc,argv); … //创建并初始化GLUT窗口; … glutDisplayFunc(display); … 注册其他回调函数； … init(); glutMainLoop(); 这自动包含了gl.h,glu.h 显示回调函数 } 设置OpenGL状态进入事件循环

第三章输入与交互

第三章之第一节简介

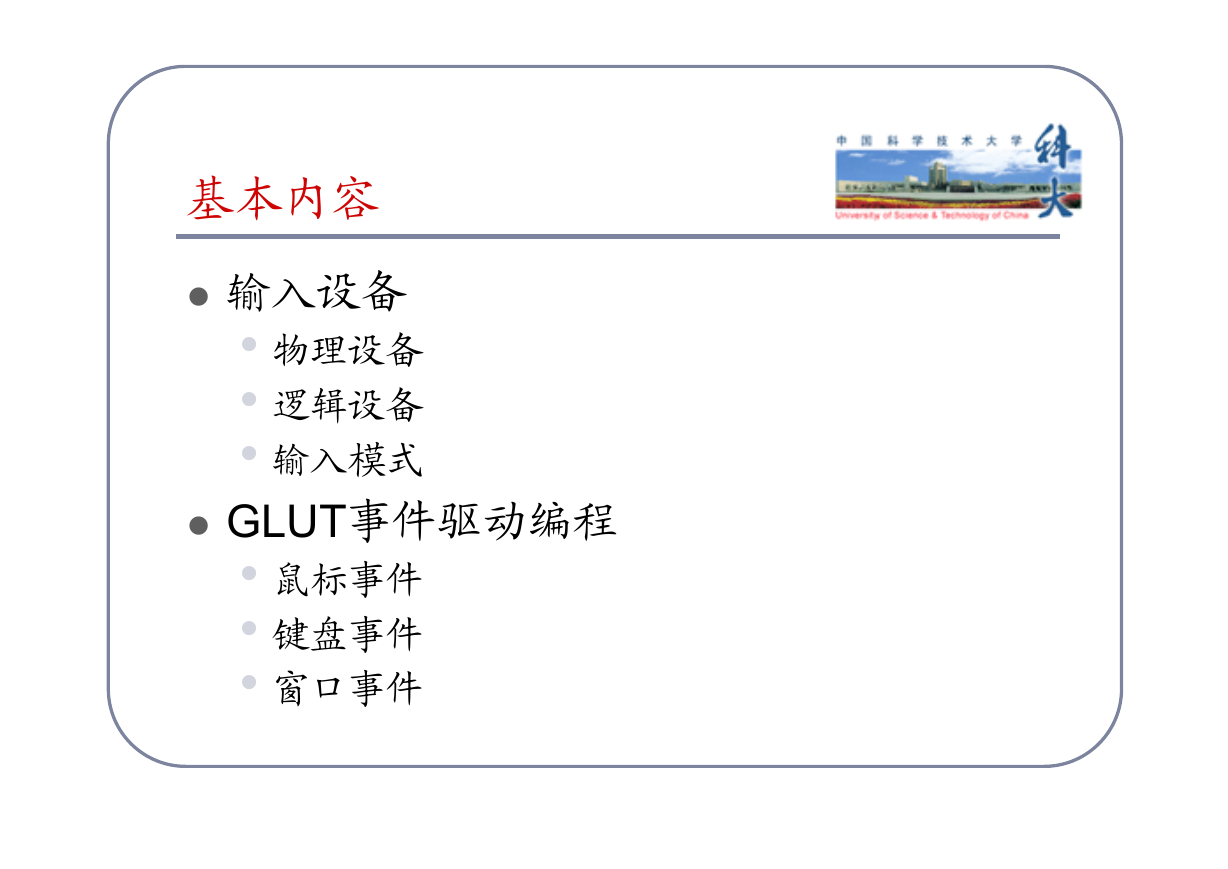

基本内容输入设备 • 物理设备 • 逻辑设备 • 输入模式 GLUT事件驱动编程 • 鼠标事件 • 键盘事件 • 窗口事件
