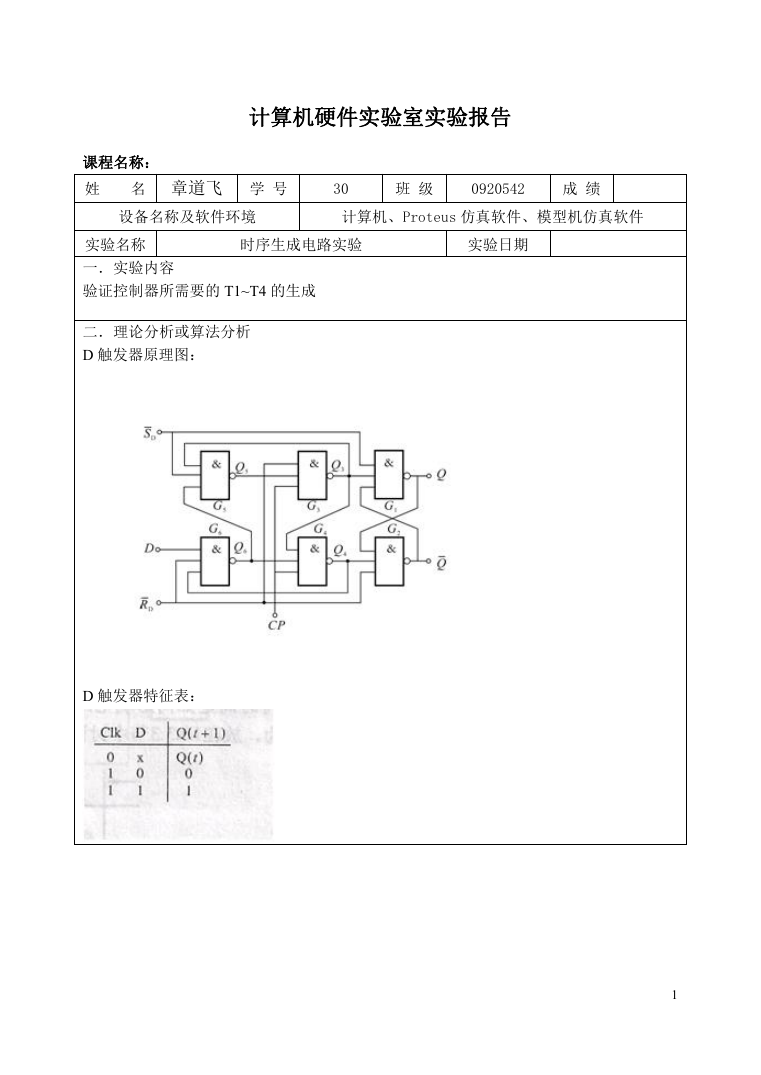

计算机硬件实验室实验报告课程名称：姓名章道飞学号 30 班级 0920542 成绩设备名称及软件环境计算机、Proteus 仿真软件、模型机仿真软件实验名称时序生成电路实验实验日期一．实验内容验证控制器所需要的 T1~T4 的生成二．理论分析或算法分析 D 触发器原理图： D 触发器特征表： 1

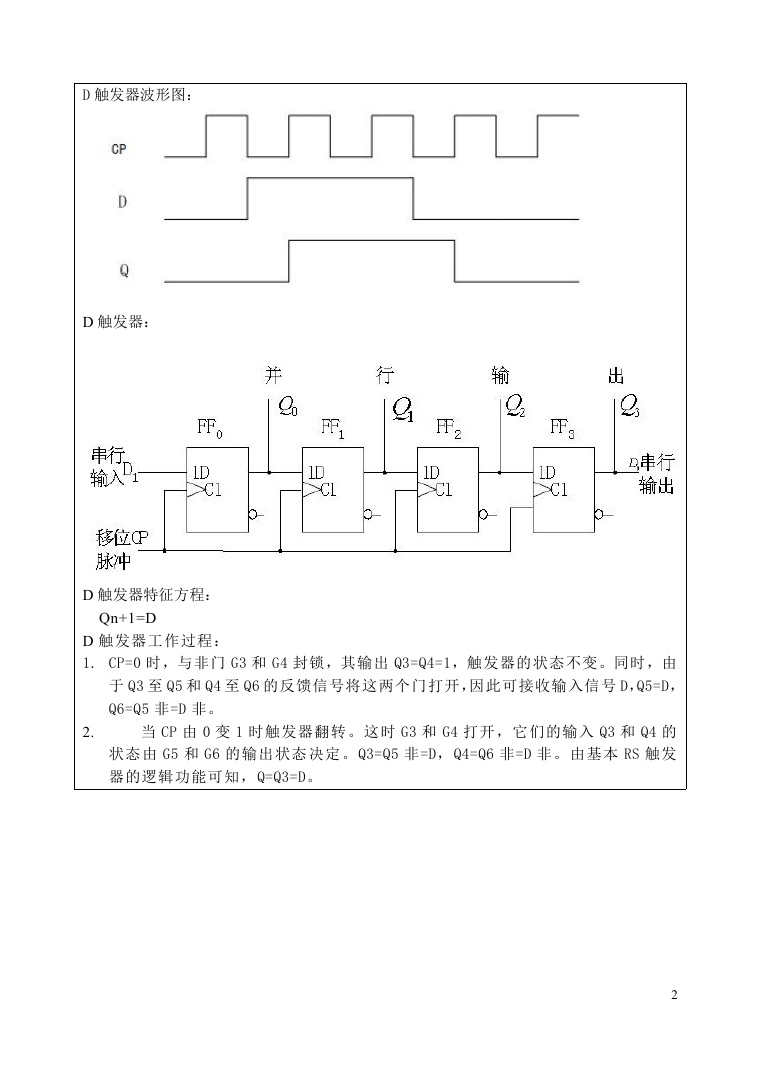

D 触发器波形图： D 触发器： D 触发器特征方程： Qn+1=D D 触发器工作过程： 1. CP=0 时，与非门 G3 和 G4 封锁，其输出 Q3=Q4=1，触发器的状态不变。同时，由于 Q3 至 Q5 和 Q4 至 Q6 的反馈信号将这两个门打开，因此可接收输入信号 D，Q5=D， Q6=Q5 非=D 非。 2. 当 CP 由 0 变 1 时触发器翻转。这时 G3 和 G4 打开，它们的输入 Q3 和 Q4 的状态由 G5 和 G6 的输出状态决定。Q3=Q5 非=D，Q4=Q6 非=D 非。由基本 RS 触发器的逻辑功能可知，Q=Q3=D。 2

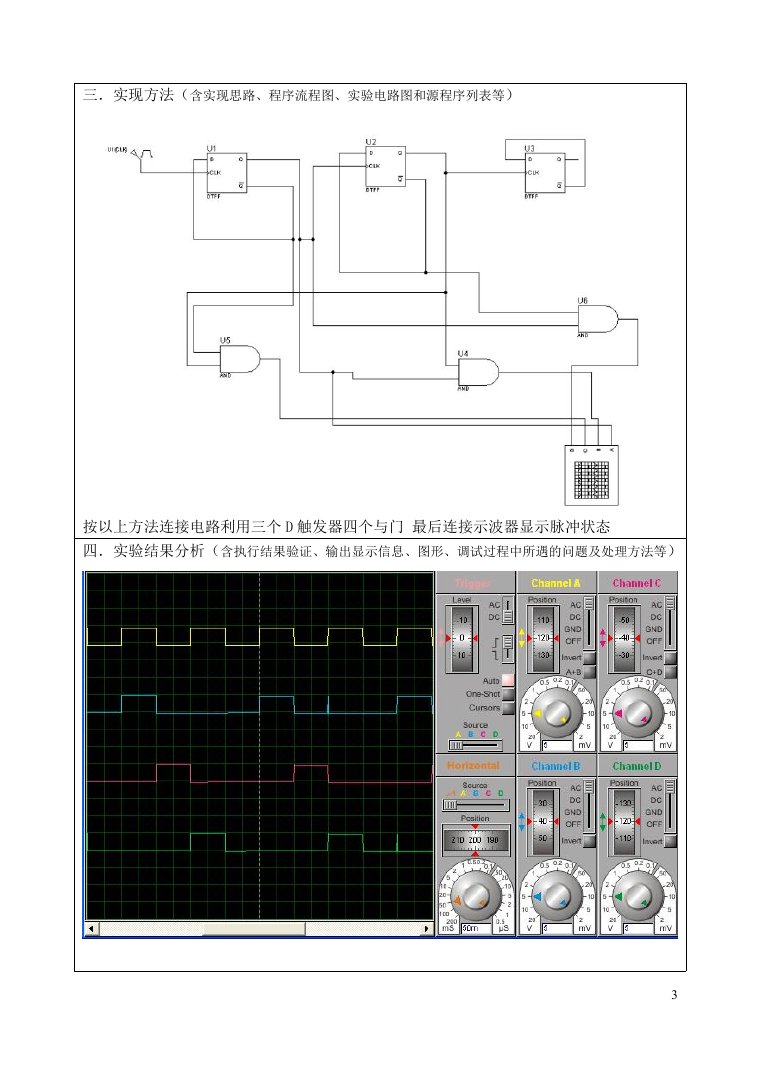

三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）按以上方法连接电路利用三个 D 触发器四个与门最后连接示波器显示脉冲状态四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等） 3

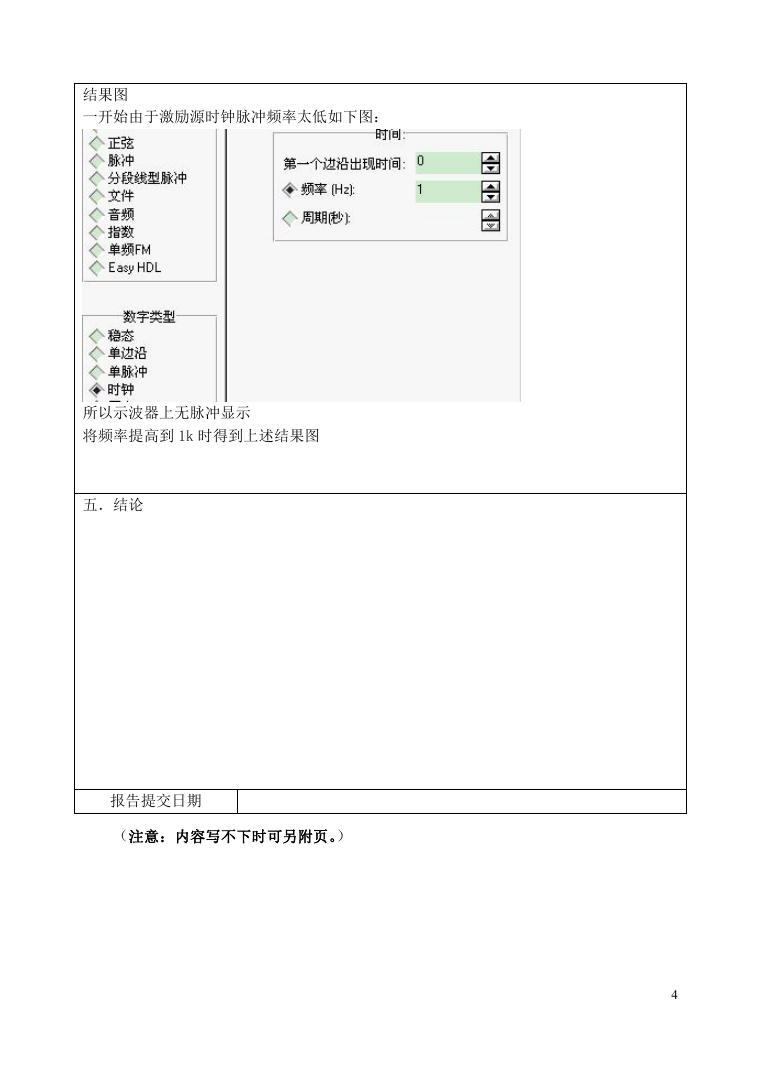

结果图一开始由于激励源时钟脉冲频率太低如下图：所以示波器上无脉冲显示将频率提高到 1k 时得到上述结果图五．结论报告提交日期（注意：内容写不下时可另附页。） 4
