    2011-2012 年北京工业大学实验学院 EDA 实验设计报告 课 程 设 计 说 明 书 学院 专业 题目 学号 姓名 同组人员 报告完成日期 成绩 指导教师 1

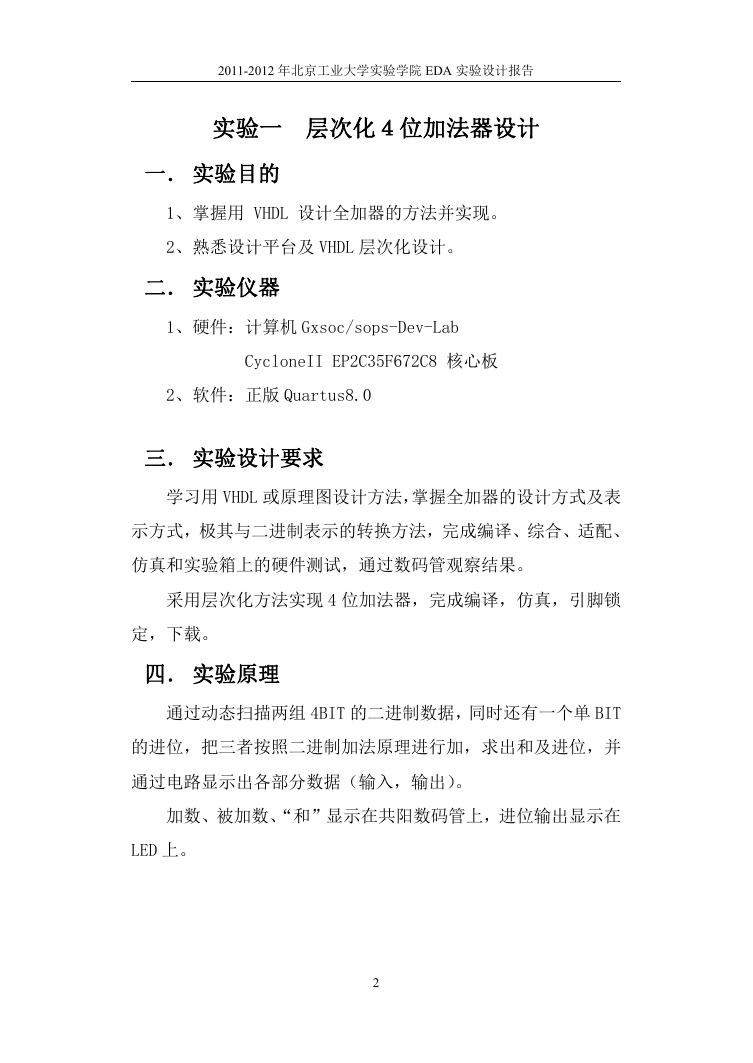

    2011-2012 年北京工业大学实验学院 EDA 实验设计报告 实验一 层次化４位加法器设计 一． 实验目的 1、掌握用 VHDL 设计全加器的方法并实现。 2、熟悉设计平台及 VHDL 层次化设计。 二． 实验仪器 1、硬件：计算机 Gxsoc/sops-Dev-Lab CycloneII EP2C35F672C8 核心板 2、软件：正版 Quartus8.0 三． 实验设计要求 学习用 VHDL 或原理图设计方法，掌握全加器的设计方式及表 示方式，极其与二进制表示的转换方法，完成编译、综合、适配、 仿真和实验箱上的硬件测试，通过数码管观察结果。 采用层次化方法实现 4 位加法器，完成编译，仿真，引脚锁 定，下载。 四． 实验原理 通过动态扫描两组 4BIT 的二进制数据，同时还有一个单 BIT 的进位，把三者按照二进制加法原理进行加，求出和及进位，并 通过电路显示出各部分数据（输入，输出）。 加数、被加数、“和”显示在共阳数码管上，进位输出显示在 LED 上。 2

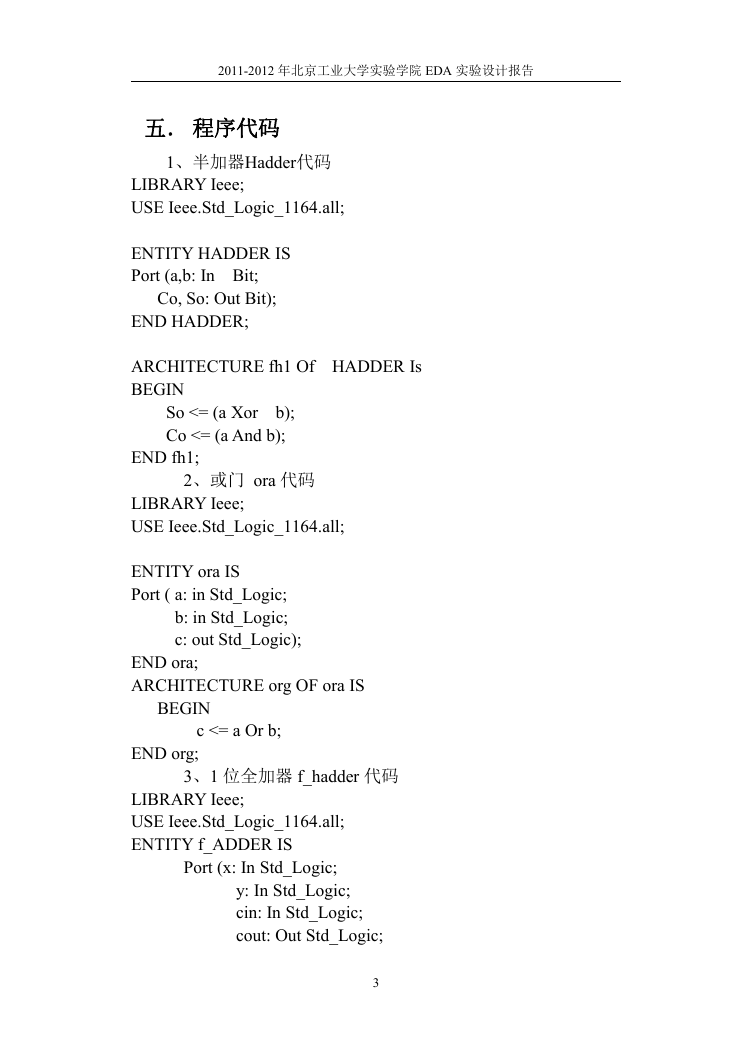

    2011-2012 年北京工业大学实验学院 EDA 实验设计报告 五． 程序代码 1、半加器Hadder代码 LIBRARY Ieee; USE Ieee.Std_Logic_1164.all; ENTITY HADDER IS Port (a,b: In Bit; Co, So: Out Bit); END HADDER; ARCHITECTURE fh1 Of HADDER Is BEGIN So <= (a Xor b); Co <= (a And b); END fh1; 2、或门 ora 代码 LIBRARY Ieee; USE Ieee.Std_Logic_1164.all; ENTITY ora IS Port ( a: in Std_Logic; b: in Std_Logic; c: out Std_Logic); END ora; ARCHITECTURE org OF ora IS BEGIN c <= a Or b; END org; 3、1 位全加器 f_hadder 代码 LIBRARY Ieee; USE Ieee.Std_Logic_1164.all; ENTITY f_ADDER IS Port (x: In Std_Logic; y: In Std_Logic; cin: In Std_Logic; cout: Out Std_Logic; 3

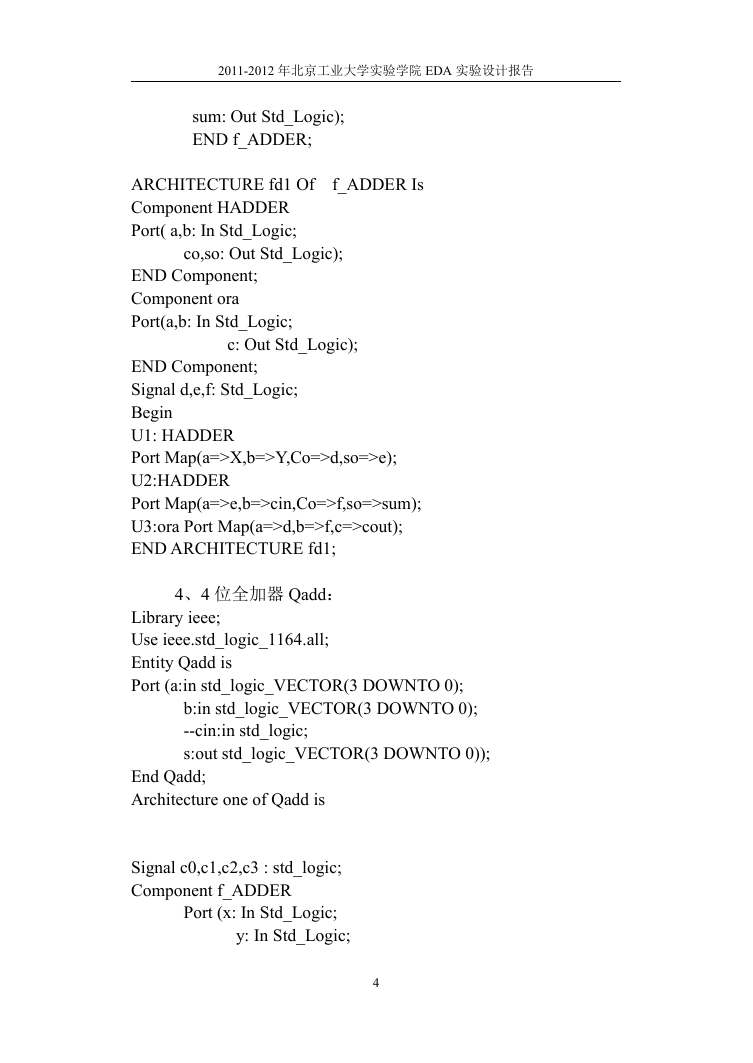

    2011-2012 年北京工业大学实验学院 EDA 实验设计报告 sum: Out Std_Logic); END f_ADDER; f_ADDER Is ARCHITECTURE fd1 Of Component HADDER Port( a,b: In Std_Logic; co,so: Out Std_Logic); END Component; Component ora Port(a,b: In Std_Logic; c: Out Std_Logic); END Component; Signal d,e,f: Std_Logic; Begin U1: HADDER Port Map(a=>X,b=>Y,Co=>d,so=>e); U2:HADDER Port Map(a=>e,b=>cin,Co=>f,so=>sum); U3:ora Port Map(a=>d,b=>f,c=>cout); END ARCHITECTURE fd1; 4、4 位全加器 Qadd： Library ieee; Use ieee.std_logic_1164.all; Entity Qadd is Port (a:in std_logic_VECTOR(3 DOWNTO 0); b:in std_logic_VECTOR(3 DOWNTO 0); --cin:in std_logic; s:out std_logic_VECTOR(3 DOWNTO 0)); End Qadd; Architecture one of Qadd is Signal c0,c1,c2,c3 : std_logic; Component f_ADDER Port (x: In Std_Logic; y: In Std_Logic; 4

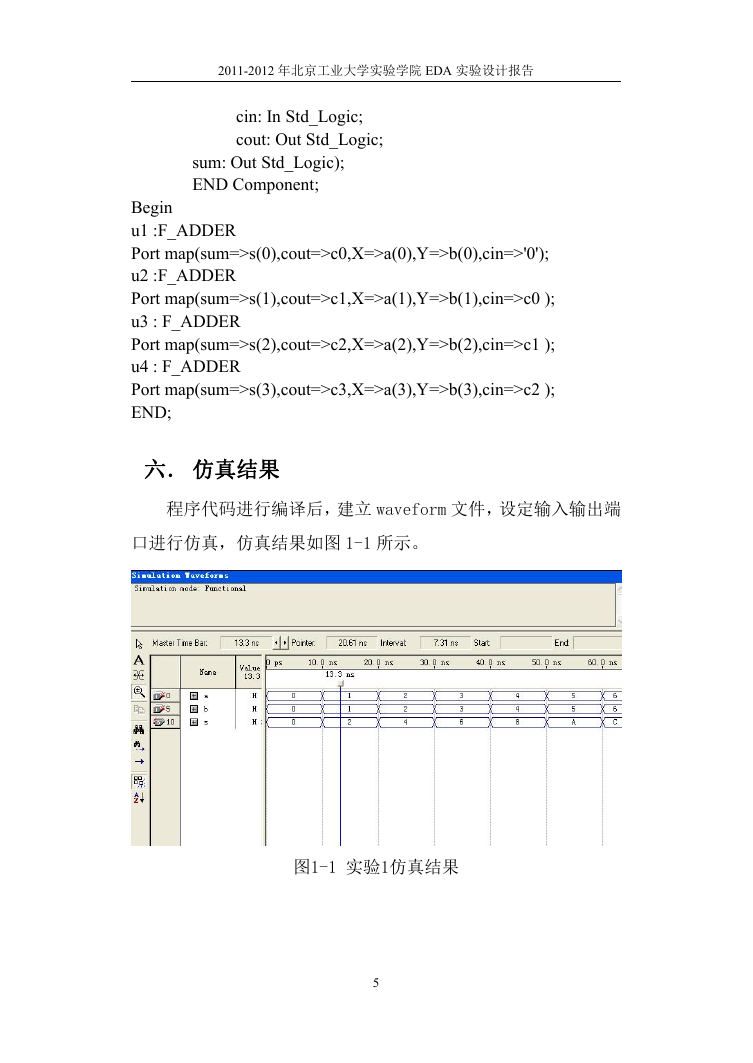

    2011-2012 年北京工业大学实验学院 EDA 实验设计报告 cin: In Std_Logic; cout: Out Std_Logic; sum: Out Std_Logic); END Component; Begin u1 :F_ADDER Port map(sum=>s(0),cout=>c0,X=>a(0),Y=>b(0),cin=>'0'); u2 :F_ADDER Port map(sum=>s(1),cout=>c1,X=>a(1),Y=>b(1),cin=>c0 ); u3 : F_ADDER Port map(sum=>s(2),cout=>c2,X=>a(2),Y=>b(2),cin=>c1 ); u4 : F_ADDER Port map(sum=>s(3),cout=>c3,X=>a(3),Y=>b(3),cin=>c2 ); END; 六． 仿真结果 程序代码进行编译后，建立 waveform 文件，设定输入输出端 口进行仿真，仿真结果如图 1-1 所示。 图1-1 实验1仿真结果 5

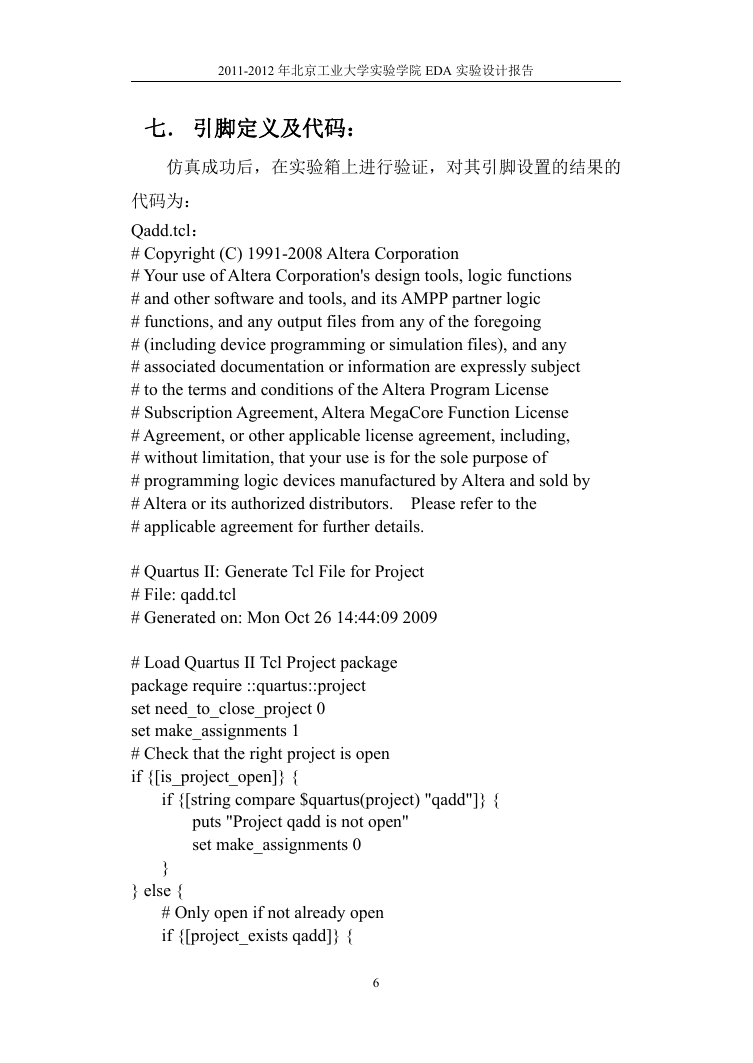

    2011-2012 年北京工业大学实验学院 EDA 实验设计报告 七． 引脚定义及代码： 仿真成功后，在实验箱上进行验证，对其引脚设置的结果的 代码为： Qadd.tcl： # Copyright (C) 1991-2008 Altera Corporation # Your use of Altera Corporation's design tools, logic functions # and other software and tools, and its AMPP partner logic # functions, and any output files from any of the foregoing # (including device programming or simulation files), and any # associated documentation or information are expressly subject # to the terms and conditions of the Altera Program License # Subscription Agreement, Altera MegaCore Function License # Agreement, or other applicable license agreement, including, # without limitation, that your use is for the sole purpose of # programming logic devices manufactured by Altera and sold by # Altera or its authorized distributors. Please refer to the # applicable agreement for further details. # Quartus II: Generate Tcl File for Project # File: qadd.tcl # Generated on: Mon Oct 26 14:44:09 2009 # Load Quartus II Tcl Project package package require ::quartus::project set need_to_close_project 0 set make_assignments 1 # Check that the right project is open if {[is_project_open]} { if {[string compare $quartus(project) "qadd"]} { puts "Project qadd is not open" set make_assignments 0 } } else { # Only open if not already open if {[project_exists qadd]} { 6

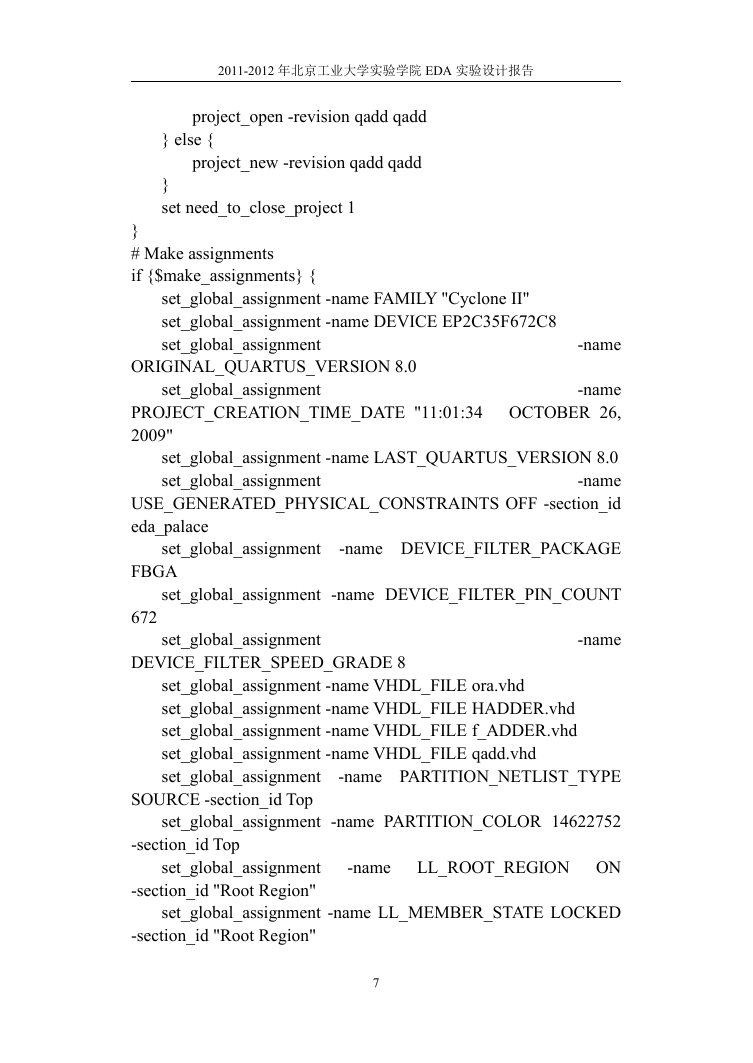

    2011-2012 年北京工业大学实验学院 EDA 实验设计报告 project_open -revision qadd qadd } else { project_new -revision qadd qadd } set need_to_close_project 1 } # Make assignments if {$make_assignments} { set_global_assignment -name FAMILY "Cyclone II" set_global_assignment -name DEVICE EP2C35F672C8 set_global_assignment -name ORIGINAL_QUARTUS_VERSION 8.0 set_global_assignment PROJECT_CREATION_TIME_DATE "11:01:34 2009" -name OCTOBER 26, set_global_assignment -name LAST_QUARTUS_VERSION 8.0 -name set_global_assignment USE_GENERATED_PHYSICAL_CONSTRAINTS OFF -section_id eda_palace set_global_assignment -name DEVICE_FILTER_PACKAGE FBGA 672 set_global_assignment -name DEVICE_FILTER_PIN_COUNT set_global_assignment DEVICE_FILTER_SPEED_GRADE 8 -name set_global_assignment -name VHDL_FILE ora.vhd set_global_assignment -name VHDL_FILE HADDER.vhd set_global_assignment -name VHDL_FILE f_ADDER.vhd set_global_assignment -name VHDL_FILE qadd.vhd set_global_assignment SOURCE -section_id Top -name PARTITION_NETLIST_TYPE set_global_assignment -name PARTITION_COLOR 14622752 -section_id Top set_global_assignment -section_id "Root Region" -section_id "Root Region" -name LL_ROOT_REGION ON set_global_assignment -name LL_MEMBER_STATE LOCKED 7

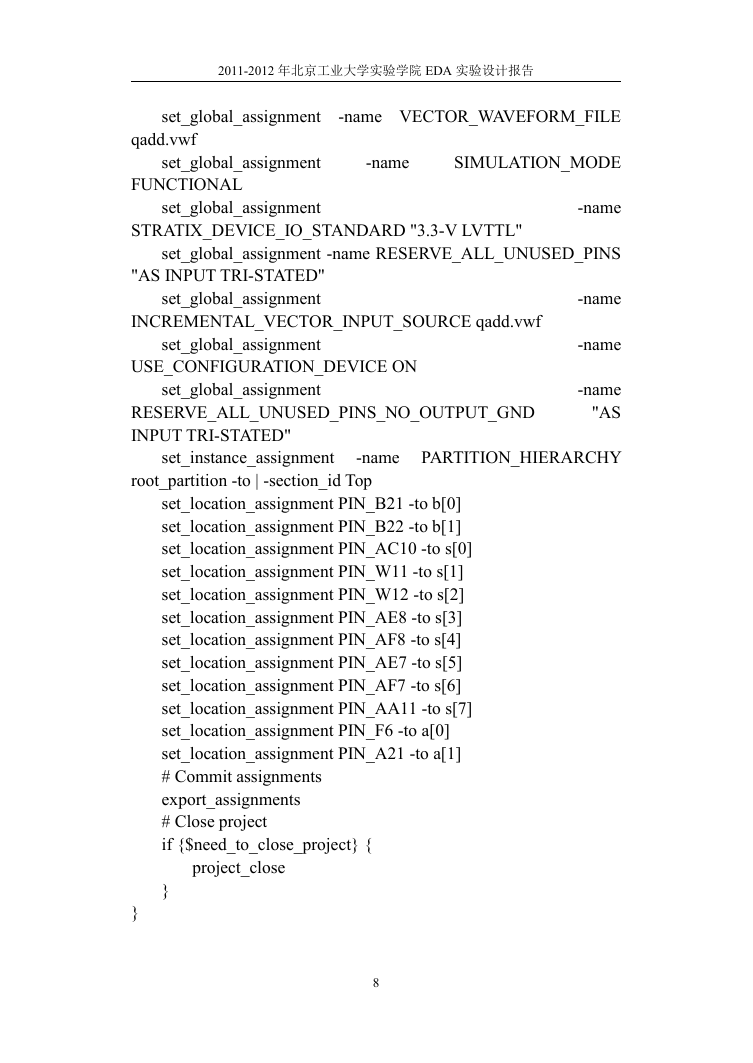

    set_global_assignment qadd.vwf set_global_assignment FUNCTIONAL set_global_assignment "AS INPUT TRI-STATED" set_global_assignment STRATIX_DEVICE_IO_STANDARD "3.3-V LVTTL" set_global_assignment -name RESERVE_ALL_UNUSED_PINS INCREMENTAL_VECTOR_INPUT_SOURCE qadd.vwf set_global_assignment USE_CONFIGURATION_DEVICE ON set_global_assignment RESERVE_ALL_UNUSED_PINS_NO_OUTPUT_GND INPUT TRI-STATED" set_instance_assignment -name PARTITION_HIERARCHY root_partition -to | -section_id Top -name -name -name -name "AS 2011-2012 年北京工业大学实验学院 EDA 实验设计报告 -name VECTOR_WAVEFORM_FILE -name SIMULATION_MODE set_location_assignment PIN_B21 -to b[0] set_location_assignment PIN_B22 -to b[1] set_location_assignment PIN_AC10 -to s[0] set_location_assignment PIN_W11 -to s[1] set_location_assignment PIN_W12 -to s[2] set_location_assignment PIN_AE8 -to s[3] set_location_assignment PIN_AF8 -to s[4] set_location_assignment PIN_AE7 -to s[5] set_location_assignment PIN_AF7 -to s[6] set_location_assignment PIN_AA11 -to s[7] set_location_assignment PIN_F6 -to a[0] set_location_assignment PIN_A21 -to a[1] # Commit assignments export_assignments # Close project if {$need_to_close_project} { project_close } } 8
