OFDM 的 基 本 原 理
引言
多载波调制和FFT
OFDM系统的组成
OFDM的时间连续系统模型
OFDM的时间离散系统模型
OFDM信号的频谱特性
OFDM的子载波调制
参考文献
OFDM 的 基 本 原 理 (山东大学信息科学与工程学院 济南 250100) 杜 岩 1. 引言 现代社会对通信的依赖和要求越来越高,于是设计和开发效率更高的通信系统就成了 通信工程界不断追求的目标。通信系统的效率,说到底就是频谱利用率和功率利用率。特别 是在无线通信的情况下,对这两个指标的要求往往更高,尤其是频谱利用率。由于空间可用 频谱资源是有限的,而无线应用却越来越多,使得无线频谱的使用受到各国政府的严格管理 并统一规划。于是,各种各样的具有较高频谱效率的通信技术不断被开发出来,OFDM (Orthogonal Frequency Division Multiplexing)是目前已知的频谱利用率最高的一种通信系 统,它将数字调制、数字信号处理、多载波传输等技术有机结合在一起,使得它在系统的频 谱利用率、功率利用率、系统复杂性方面综合起来有很强的竞争力,是支持未来移动通信特 别是移动多媒体通信的主要技术之一。 OFDM 是一种多载波传输技术,N 个子载波把整个信道分割成 N 个子信道,N 个子信 道并行传输信息。OFDM 系统有许多非常引人注目的优点。第一,OFDM 具有非常高的频 谱利用率。普通的 FDM 系统为了分离开各子信道的信号,需要在相邻的信道间设置一定的 保护间隔(频带),以便接收端能用带通滤波器分离出相应子信道的信号,造成了频谱资源 的浪费。OFDM 系统各子信道间不但没有保护频带,而且相邻信道间信号的频谱的主瓣还 相互重叠(见图 1.5),但各子信道信号的频谱在频域上是相互正交的,各子载波在时域上是 正交的,OFDM 系统的各子信道信号的分离(解调)是靠这种正交性来完成的。另外,OFDM 的个子信道上还可以采用多进制调制(如频谱效率很高的 QAM),进一步提高了 OFDM 系 统的频谱效率。第二,实现比较简单。当子信道上采用 QAM 或 MPSK 调制方式时,调制 过程可以用 IFFT 完成,解调过程可以用 FFT 完成,既不用多组振荡源,又不用带通滤波器 组分离信号。第三,抗多径干扰能力强,抗衰落能力强。由于一般的 OFDM 系统均采用循 环前缀(Cyclic Prefix,CP)方式,使得它在一定条件下可以完全消除信号的多径传播造成 的码间干扰,完全消除多径传播对载波间正交性的破坏,因此 OFDM 系统具有很好的抗多 径干扰能力。OFDM 的子载波把整个信道划分成许多窄信道,尽管整个信道是有可能是极 不平坦的衰落信道,但在各子信道上的衰落却是近似平坦的(见图 1.6),这使得 OFDM 系 统子信道的均衡特别简单,往往只需一个抽头的均衡器即可。 当然,与单载波系统比,OFDM 也有一些困难问题需要解决。这些问题主要是:第一, 同步问题。理论分析和实践都表明,OFDM 系统对同步系统的精度要求更高,大的同步误 差不仅造成输出信噪比的下降,还会破坏子载波间的正交性,造成载波间干扰,从而大大影 响 系 统 的 性 能 , 甚 至 使 系 统 无 法 正 常 工 作 。 第 二 ,OFDM 信 号 的 峰 值 平 均 功 率 比 (Peak-to-Average Power Ratio,PAPR)往往很大,使它对放大器的线性范围要求大,同时 也降低了放大器的效率。OFDM 在未来通信系统中的应用,特别是在未来移动多媒体通信 中的应用,将取决于上述问题的解决程度。 OFDM 技术已经或正在获得一些应用。例如,在广播应用中欧洲的 ETSI(European Telecommunication Standard Institute,欧洲电信标准学会)已经制定了采用 OFDM 技术的数 1

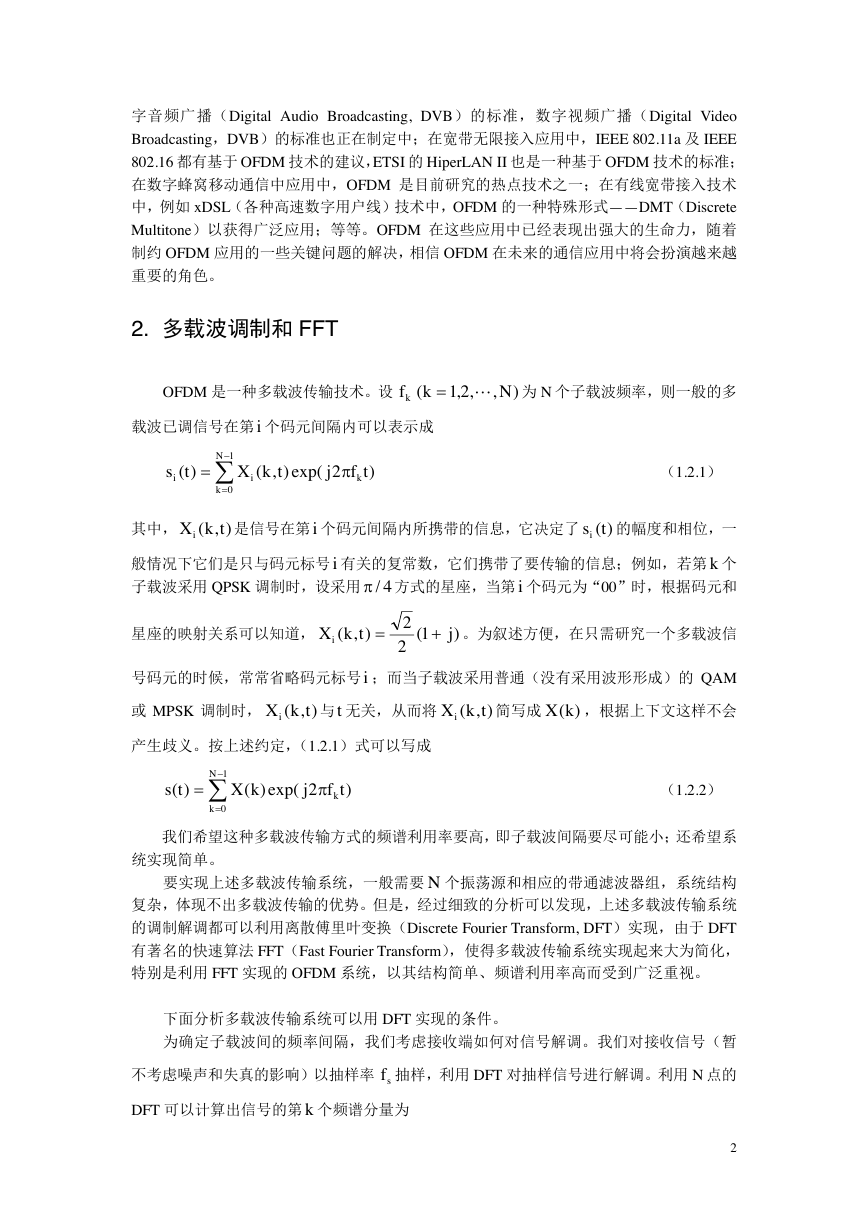

字音频广播(Digital Audio Broadcasting, DVB)的标准,数字视频广播(Digital Video Broadcasting,DVB)的标准也正在制定中;在宽带无限接入应用中,IEEE 802.11a 及 IEEE 802.16 都有基于 OFDM 技术的建议,ETSI 的 HiperLAN II 也是一种基于 OFDM 技术的标准; 在数字蜂窝移动通信中应用中,OFDM 是目前研究的热点技术之一;在有线宽带接入技术 中,例如 xDSL(各种高速数字用户线)技术中,OFDM 的一种特殊形式——DMT(Discrete Multitone)以获得广泛应用;等等。OFDM 在这些应用中已经表现出强大的生命力,随着 制约 OFDM 应用的一些关键问题的解决,相信 OFDM 在未来的通信应用中将会扮演越来越 重要的角色。 2. 多载波调制和 FFT OFDM 是一种多载波传输技术。设 f k ( k ,2,1 L= , N ) 为 N 个子载波频率,则一般的多 载波已调信号在第i 个码元间隔内可以表示成 ts )( i = 1 N ∑− k = 0 tkX ),( i exp( j 2 tf π k ) (1.2.1) 其中, tkX i ),( 是信号在第 个码元间隔内所携带的信息,它决定了 i )(tsi 的幅度和相位,一 般情况下它们是只与码元标号 有关的复常数,它们携带了要传输的信息;例如,若第 k 个 4/π 方式的星座,当第 个码元为“00”时,根据码元和 子载波采用 QPSK 调制时,设采用 i i 星座的映射关系可以知道, X (i tk ), = 2 2 1( + j ) 。为叙述方便,在只需研究一个多载波信 号码元的时候,常常省略码元标号 ;而当子载波采用普通(没有采用波形形成)的 QAM i 或 MPSK 调制时, tkX i ,( ) 与 无关,从而将 t (X i ),tk 简写成 )(kX ,根据上下文这样不会 产生歧义。按上述约定,(1.2.1)式可以写成 ts )( = 1 N ∑− k = 0 kX )( exp( j 2 ktf π ) (1.2.2) 我们希望这种多载波传输方式的频谱利用率要高,即子载波间隔要尽可能小;还希望系 统实现简单。 要实现上述多载波传输系统,一般需要 个振荡源和相应的带通滤波器组,系统结构 复杂,体现不出多载波传输的优势。但是,经过细致的分析可以发现,上述多载波传输系统 的调制解调都可以利用离散傅里叶变换(Discrete Fourier Transform, DFT)实现,由于 DFT 有著名的快速算法 FFT(Fast Fourier Transform),使得多载波传输系统实现起来大为简化, 特别是利用 FFT 实现的 OFDM 系统,以其结构简单、频谱利用率高而受到广泛重视。 N 下面分析多载波传输系统可以用 DFT 实现的条件。 为确定子载波间的频率间隔,我们考虑接收端如何对信号解调。我们对接收信号(暂 不考虑噪声和失真的影响)以抽样率 抽样,利用 DFT 对抽样信号进行解调。利用 N 点的 sf DFT 可以计算出信号的第 个频谱分量为 k 2

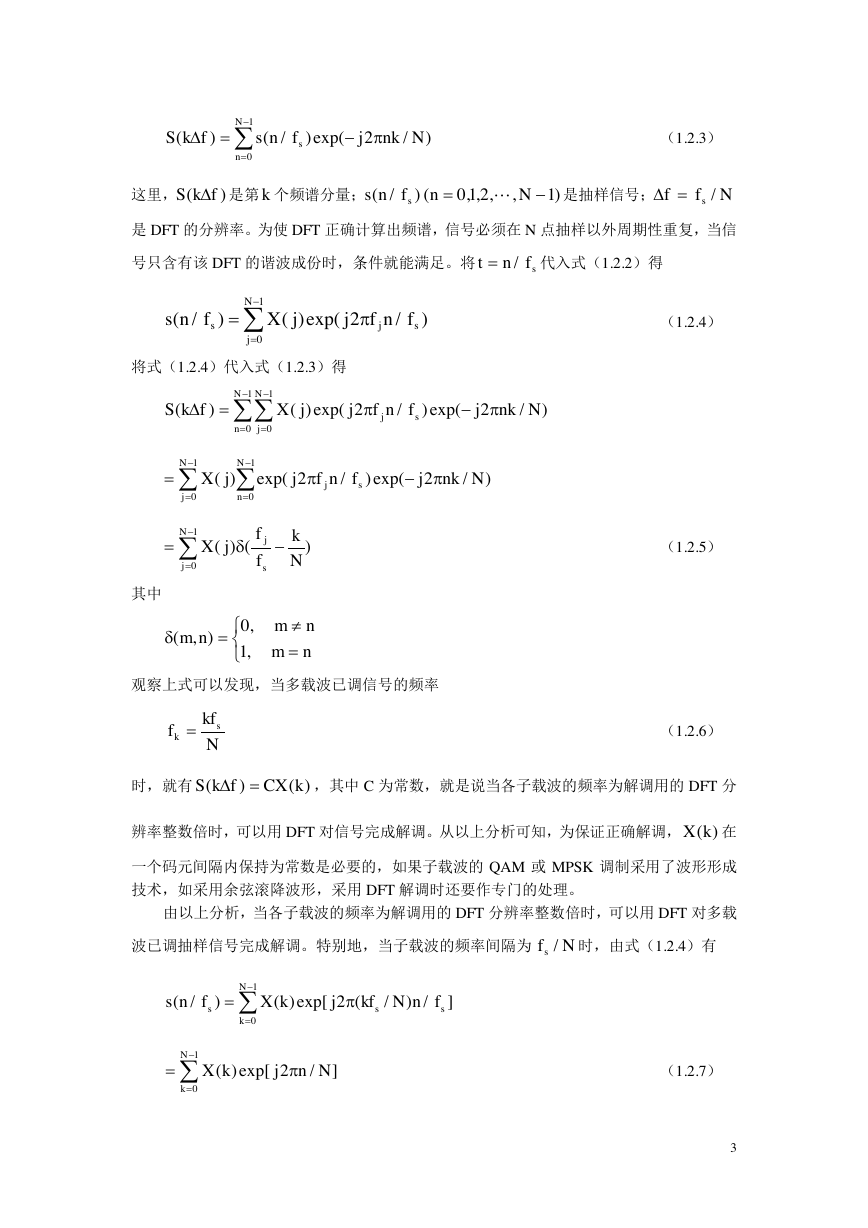

fkS ( =∆ ) 1 N ∑− n = 0 fns / ( s ) exp( 2 π− j Nnk / ) (1.2.3) 这里,S ( fk∆ ) 是第 个频谱分量;s k ( fn / () n = ,2,1,0 s L , N − )1 f 是抽样信号;∆ = Nf s / 是 DFT 的分辨率。为使 DFT 正确计算出频谱,信号必须在 N 点抽样以外周期性重复,当信 号只含有该 DFT 的谐波成份时,条件就能满足。将t 代入式(1.2.2)得 sfn /= fns /( ) = s 1 N ∑− j = 0 jX )( exp( j 2 fnf / π j s ) (1.2.4) 将式(1.2.4)代入式(1.2.3)得 fkS ( =∆ ) 1 N N 1 − ∑∑− n = 0 j = 0 jX )( exp( j 2 fnf / π j s ) exp( 2 π− j Nnk / N 1 − ∑ j = 0 1 N ∑− j = 0 jX )( N 1 − ∑ n = 0 exp( j 2 fnf / π j s ) exp( 2 π− j Nnk / ) jX ()( δ f f j s − k N ) = = 其中 δ ( nm ), = ,0   ,1  nm ≠ nm = 观察上式可以发现,当多载波已调信号的频率 f k = kf s N ) (1.2.5) (1.2.6) 时,就有 fkS ( =∆ ) kCX )( ,其中 C 为常数,就是说当各子载波的频率为解调用的 DFT 分 辨率整数倍时,可以用 DFT 对信号完成解调。从以上分析可知,为保证正确解调,X 在 )(k 一个码元间隔内保持为常数是必要的,如果子载波的 QAM 或 MPSK 调制采用了波形形成 技术,如采用余弦滚降波形,采用 DFT 解调时还要作专门的处理。 由以上分析,当各子载波的频率为解调用的 DFT 分辨率整数倍时,可以用 DFT 对多载 波已调抽样信号完成解调。特别地,当子载波的频率间隔为 Nf s / 时,由式(1.2.4)有 fns /( ) = s 1 N ∑− k = 0 kX )( exp[ j (2 π kf / fnN /) ] s s 1 N ∑− k = 0 = kX )( exp[ j 2 Nn π / ] (1.2.7) 3

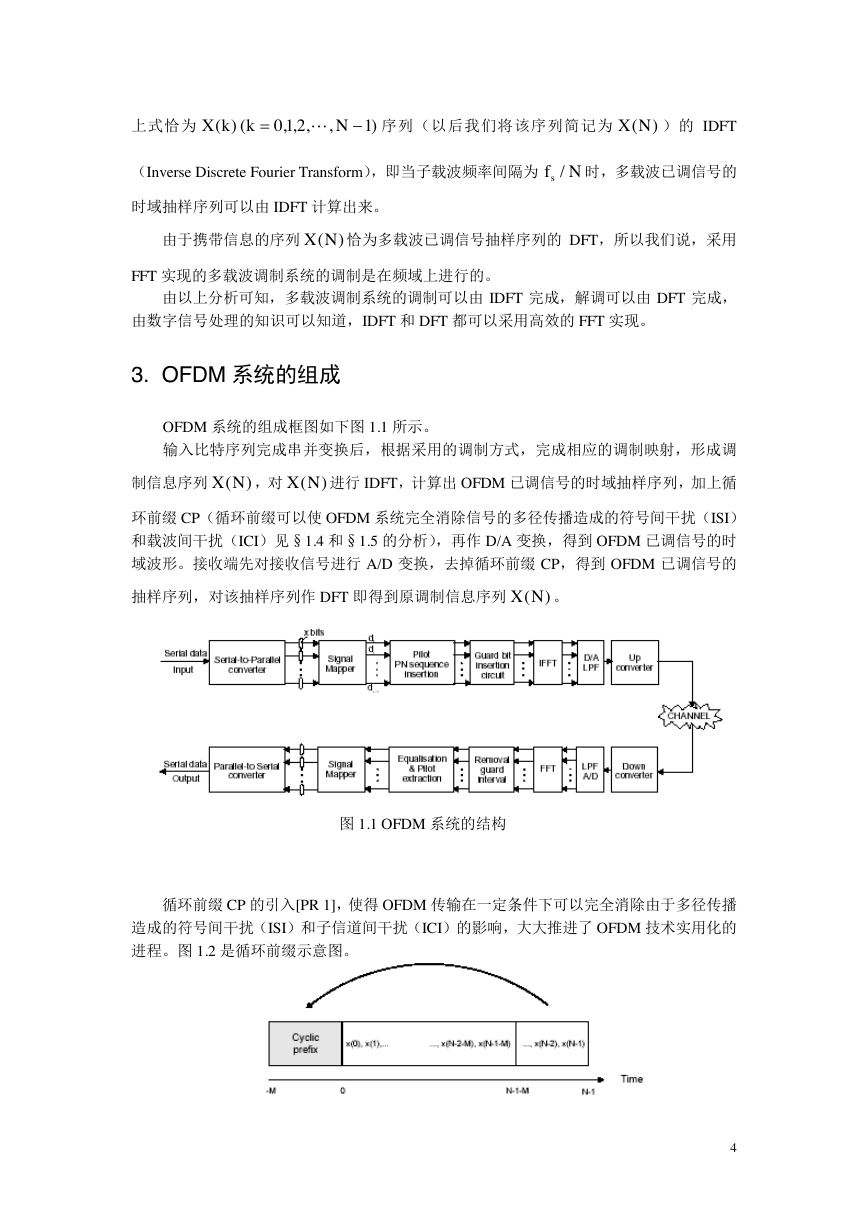

上式恰为 kX ()( k = ,2,1,0 , N − )1 L 序列(以后我们将该序列简记为 (NX ) )的 IDFT (Inverse Discrete Fourier Transform),即当子载波频率间隔为 Nf s / 时,多载波已调信号的 时域抽样序列可以由 IDFT 计算出来。 由于携带信息的序列 (NX ) 恰为多载波已调信号抽样序列的 DFT,所以我们说,采用 FFT 实现的多载波调制系统的调制是在频域上进行的。 由以上分析可知,多载波调制系统的调制可以由 IDFT 完成,解调可以由 DFT 完成, 由数字信号处理的知识可以知道,IDFT 和 DFT 都可以采用高效的 FFT 实现。 3. OFDM 系统的组成 OFDM 系统的组成框图如下图 1.1 所示。 输入比特序列完成串并变换后,根据采用的调制方式,完成相应的调制映射,形成调 制信息序列 (NX ) ,对 (NX ) 进行 IDFT,计算出 OFDM 已调信号的时域抽样序列,加上循 环前缀 CP(循环前缀可以使 OFDM 系统完全消除信号的多径传播造成的符号间干扰(ISI) 和载波间干扰(ICI)见§1.4 和§1.5 的分析),再作 D/A 变换,得到 OFDM 已调信号的时 域波形。接收端先对接收信号进行 A/D 变换,去掉循环前缀 CP,得到 OFDM 已调信号的 抽样序列,对该抽样序列作 DFT 即得到原调制信息序列 (NX ) 。 图 1.1 OFDM 系统的结构 循环前缀 CP 的引入[PR 1],使得 OFDM 传输在一定条件下可以完全消除由于多径传播 造成的符号间干扰(ISI)和子信道间干扰(ICI)的影响,大大推进了 OFDM 技术实用化的 进程。图 1.2 是循环前缀示意图。 4

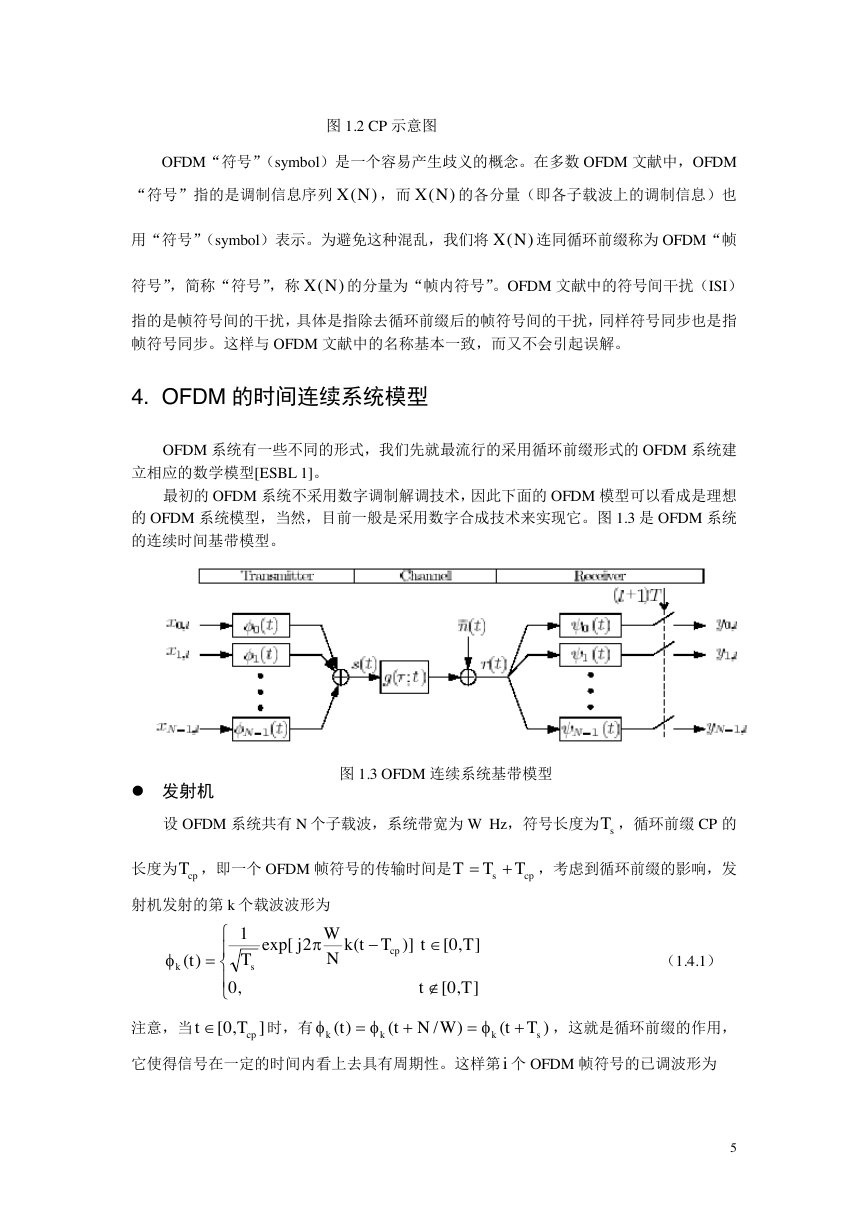

OFDM“符号”(symbol)是一个容易产生歧义的概念。在多数 OFDM 文献中,OFDM 图 1.2 CP 示意图 “符号”指的是调制信息序列 (NX ) ,而 (NX ) 的各分量(即各子载波上的调制信息)也 用“符号”(symbol)表示。为避免这种混乱,我们将 (NX ) 连同循环前缀称为 OFDM“帧 符号”,简称“符号”,称 (X )N 的分量为“帧内符号”。OFDM 文献中的符号间干扰(ISI) 指的是帧符号间的干扰,具体是指除去循环前缀后的帧符号间的干扰,同样符号同步也是指 帧符号同步。这样与 OFDM 文献中的名称基本一致,而又不会引起误解。 4. OFDM 的时间连续系统模型 OFDM 系统有一些不同的形式,我们先就最流行的采用循环前缀形式的 OFDM 系统建 立相应的数学模型[ESBL 1]。 最初的 OFDM 系统不采用数字调制解调技术,因此下面的 OFDM 模型可以看成是理想 的 OFDM 系统模型,当然,目前一般是采用数字合成技术来实现它。图 1.3 是 OFDM 系统 的连续时间基带模型。 发射机 图 1.3 OFDM 连续系统基带模型 设 OFDM 系统共有 N 个子载波,系统带宽为 W Hz,符号长度为T ,循环前缀 CP 的 s 长度为T ,即一个 OFDM 帧符号的传输时间是T cp = s T T + cp ,考虑到循环前缀的影响,发 射机发射的第 k 个载波波形为 Wj 2 π N 1   T  s  ,0  exp[ t )( = φ k Ttk ( cp − t )] ∈ ,0[ T ] (1.4.1) t ∉ ,0[ T ] 注意,当t cpT∈ ,0[ ] 时,有 φ k t )( φ= k WNt ( + / ) φ= k Tt ( + s ) ,这就是循环前缀的作用, 它使得信号在一定的时间内看上去具有周期性。这样第i 个 OFDM 帧符号的已调波形为 5

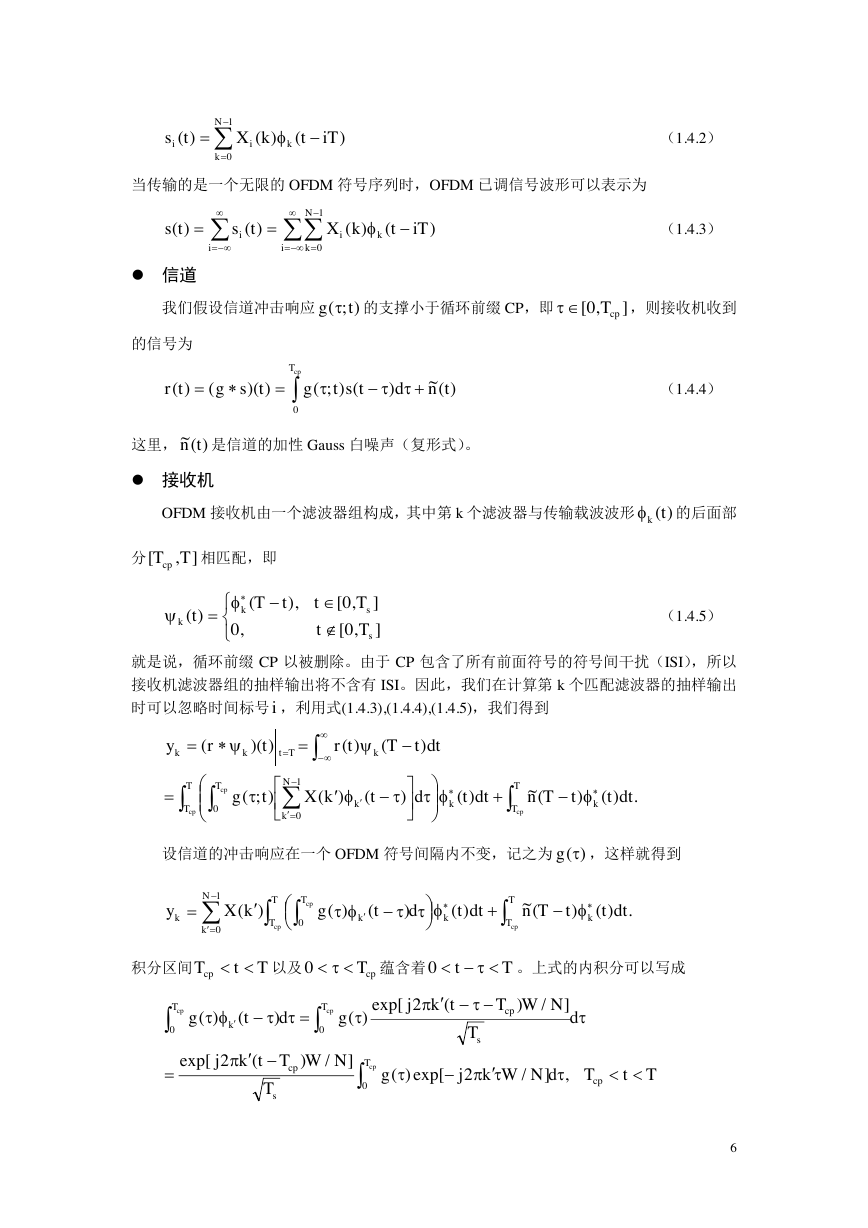

ts )( i = 1 N ∑− k = 0 kX )( i φ k t ( − iT ) 当传输的是一个无限的 OFDM 符号序列时,OFDM 已调信号波形可以表示为 ∞ ∑ −∞= i ts )( i = ts )( = 信道 ∞ N 1 − ∑∑ i −∞= k = 0 kX )( i φ k t ( − iT ) (1.4.2) (1.4.3) 我们假设信道冲击响应 t g τ );( 的支撑小于循环前缀 CP,即 cpT∈τ ,0[ ] ,则接收机收到 的信号为 tr )( = ( tsg )( ∗ ) = cpT ∫ 0 g tst ();( τ +ττ− d ) )(~ tn (1.4.4) 这里, )(~ tn 是信道的加性 Gauss 白噪声(复形式)。 接收机 OFDM 接收机由一个滤波器组构成,其中第 k 个滤波器与传输载波波形 )(tkφ 的后面部 分[ ,TTcp ] 相匹配,即 ψ k t )( = tT (  ∗ − φ k  ,0  t ), t ∈ ∉ T ,0[ s T ,0[ s ] ] (1.4.5) 就是说,循环前缀 CP 以被删除。由于 CP 包含了所有前面符号的符号间干扰(ISI),所以 接收机滤波器组的抽样输出将不含有 ISI。因此,我们在计算第 k 个匹配滤波器的抽样输出 时可以忽略时间标号i ,利用式(1.4.3),(1.4.4),(1.4.5),我们得到 y k = ( r ψ∗ t )( ) k = Tt = ∞ ∫ ∞− tr )( ψ k tT ( − ) dt = T ∫ T cp T cp ∫ 0    g t );( τ    N 1 − ∑ =′ 0 k kX ( ) φ′ k ′ t ( τ− )  d τ   φ  ∗ k t )( dt + T ∫ T cp (~ tTn ) φ− t )( dt . ∗ k 设信道的冲击响应在一个 OFDM 符号间隔内不变,记之为 )(τg ,这样就得到 y k = N 1 − ∑ =′ 0 k kX ( ) ′ T ∫ T cp T cp ∫ 0    g )( φτ k ′ t ( d ) ττ−  φ  ∗ k t )( dt + T ∫ T cp (~ tTn ) φ− t )( dt . ∗ k 积分区间T cp << Tt 以及 cpT<τ<0 蕴含着 <τ−<0 t T 。上式的内积分可以写成 T cp ∫ 0 g )( φτ k ′ t ( =ττ− d ) T cp ∫ 0 g )( τ exp[ j 2 tk ( −τ−′π T s NWT cp ) / ] d τ ( ) NWTtk −′π T s cp / ] exp[ j 2 = T cp ∫ 0 g )( τ exp[ τ′π− dNWk ] 2 j / T , τ cp << Tt 6

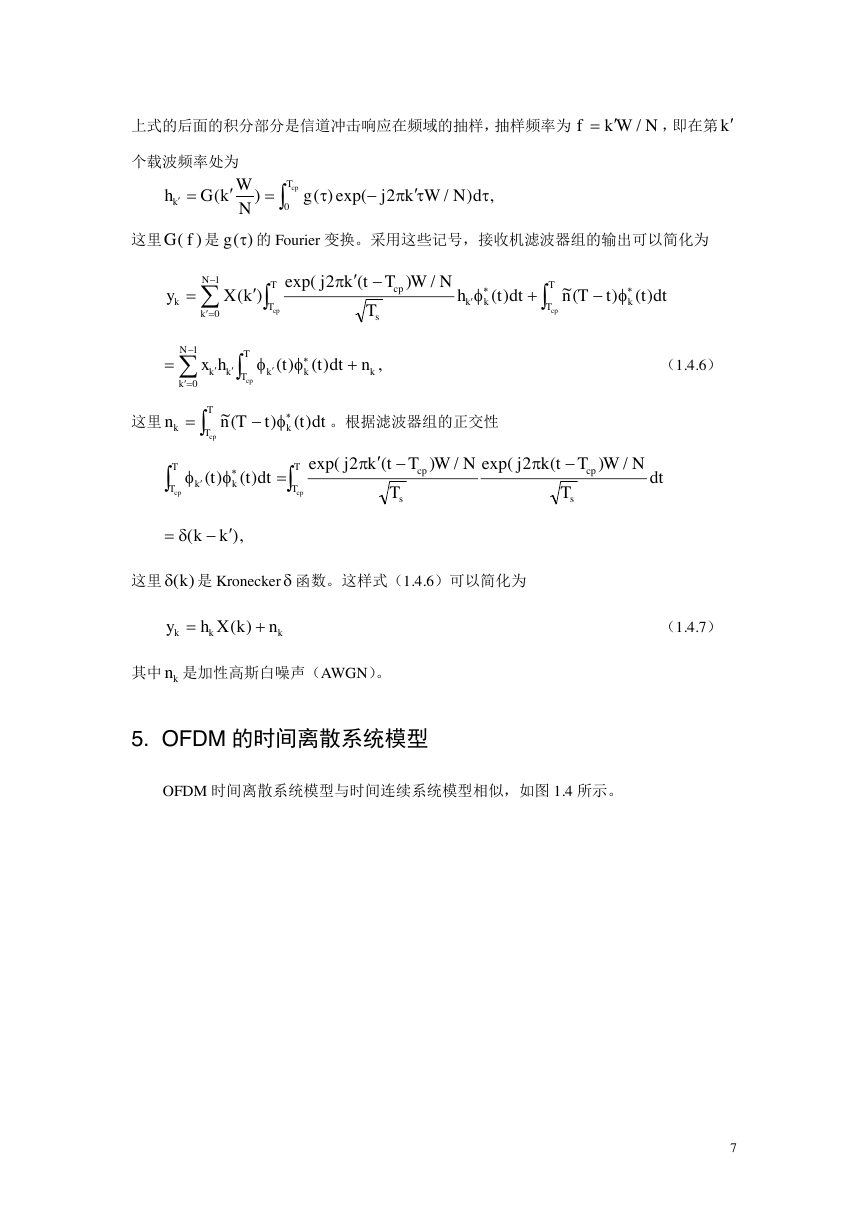

上式的后面的积分部分是信道冲击响应在频域的抽样,抽样频率为 f ′= NWk / ,即在第k′ 个载波频率处为 WkG ( ′ N )(τg 这里G 是 =′ h k ( f ) ) = cpT 0 ∫ g )( τ exp( τ′π− dNWk ) 2 j / , τ 的 Fourier 变换。采用这些记号,接收机滤波器组的输出可以简化为 y k = N 1 − ∑ =′ 0 k kX ( ) ′ T ∫ T cp exp( j 2 ) ( NWTtk −′π T s cp / h k φ ∗ k ′ t )( dt + T ∫ T cp (~ tTn ) φ− t )( dt ∗ k (1.4.6) dt (1.4.7) = N 1 − ∑ =′ 0 k hx k k ′ ′ T ∫ T cp φ k ′ t )( φ ∗ k t )( dt + n k , 这里 n k = T ∫ T cp (~ tTn ∗φ− k ) t )( dt 。根据滤波器组的正交性 T ∫ T cp φ k ′ t )( φ ∗ k t )( dt = T ∫ T cp exp( j 2 ( ) NWTtk −′π T s cp / exp( j 2 NWTtk ( π ) / cp − T s δ= ( k k ), ′− 这里 δ 是 Kronecker 函数。这样式(1.4.6)可以简化为 δ )(k y k = kXh )( k + n k 其中 n 是加性高斯白噪声(AWGN)。 k 5. OFDM 的时间离散系统模型 OFDM 时间离散系统模型与时间连续系统模型相似,如图 1.4 所示。 7

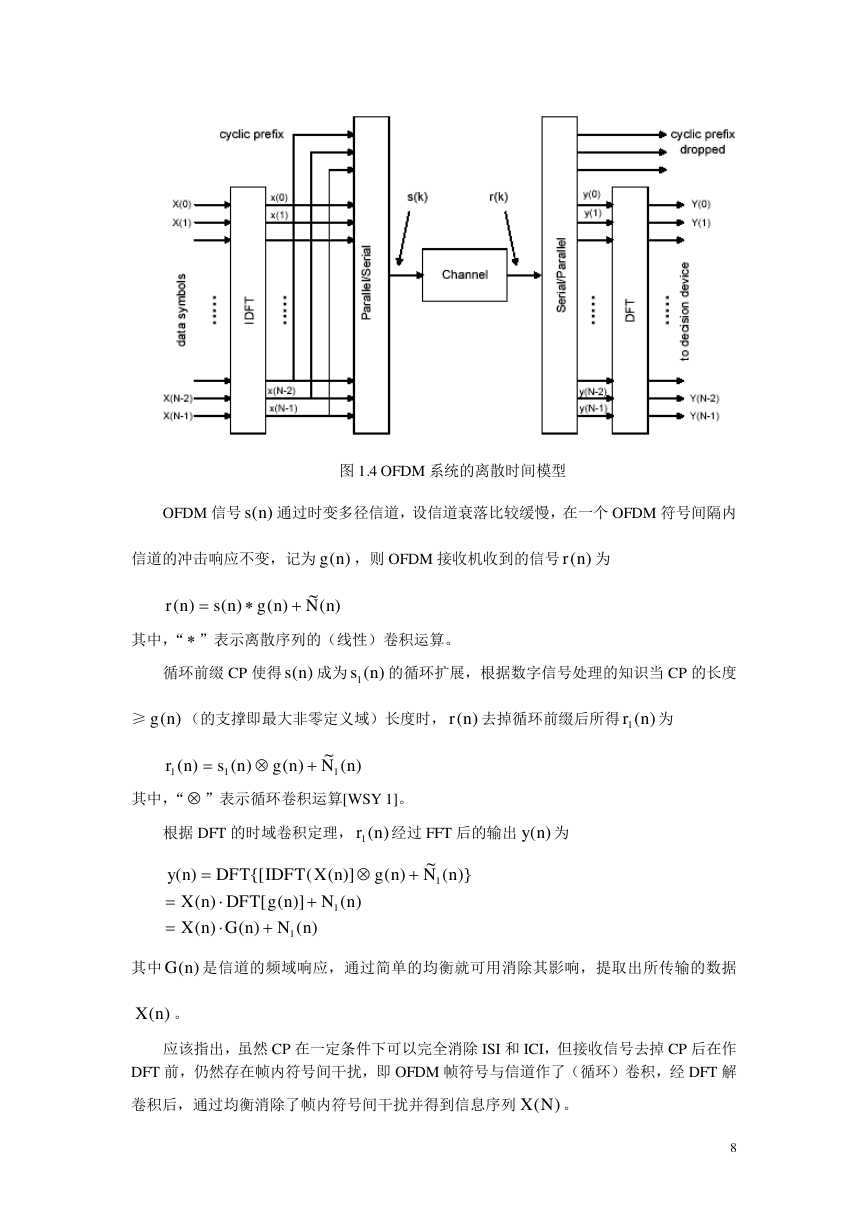

图 1.4 OFDM 系统的离散时间模型 OFDM 信号 )(ns 通过时变多径信道,设信道衰落比较缓慢,在一个 OFDM 符号间隔内 信道的冲击响应不变,记为 ,则 OFDM 接收机收到的信号 )(nr 为 )(ng )(~ nN nr )( = ns )( ∗ ng )( + 其中,“ ”表示离散序列的(线性)卷积运算。 ∗ 循环前缀 CP 使得 )(ns 成为 )(1 ns 的循环扩展,根据数字信号处理的知识当 CP 的长度 ≥ )(ng (的支撑即最大非零定义域)长度时, r 去掉循环前缀后所得 r 为 )(n )(1 n nr )( 1 = ns )( 1 ⊗ ng )( + )(~ nN 1 其中,“ ”表示循环卷积运算[WSY 1]。 ⊗ 根据 DFT 的时域卷积定理, )(1 nr 经过 FFT 后的输出 )(ny 为 ny DFT nX IDFT )( ( )] ( {[ ⊗ = nN ng DFT nX )( )( ([ )] = ⋅ + nGnX nN )( )( )( = ⋅ + 1 1 ng )( + )}(~ nN 1 是信道的频域响应,通过简单的均衡就可用消除其影响,提取出所传输的数据 其中 )(nG )(nX 。 应该指出,虽然 CP 在一定条件下可以完全消除 ISI 和 ICI,但接收信号去掉 CP 后在作 DFT 前,仍然存在帧内符号间干扰,即 OFDM 帧符号与信道作了(循环)卷积,经 DFT 解 卷积后,通过均衡消除了帧内符号间干扰并得到信息序列 (NX ) 。 8
