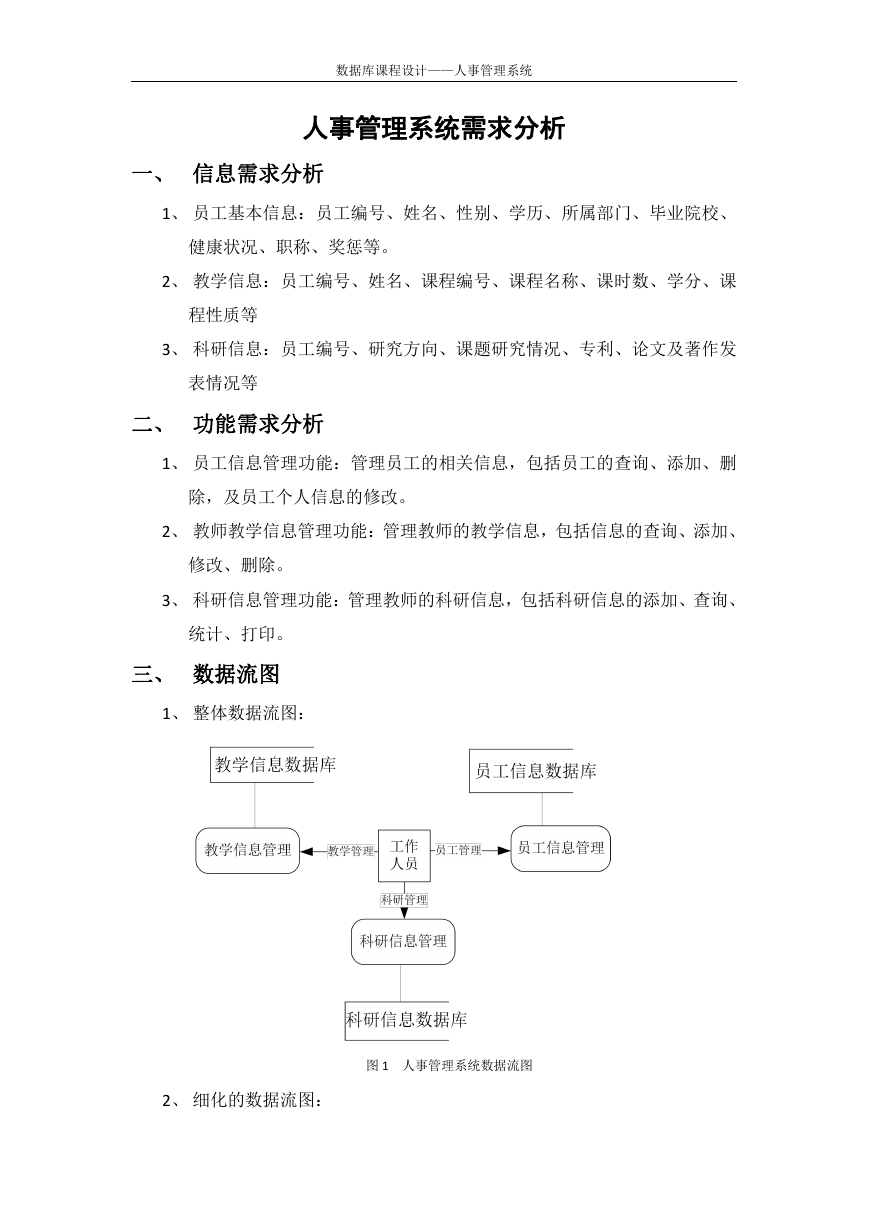

数据库课程设计——人事管理系统 人事管理系统需求分析 一、 信息需求分析 1、 员工基本信息：员工编号、姓名、性别、学历、所属部门、毕业院校、 健康状况、职称、奖惩等。 2、 教学信息：员工编号、姓名、课程编号、课程名称、课时数、学分、课 程性质等 3、 科研信息：员工编号、研究方向、课题研究情况、专利、论文及著作发 表情况等 二、 功能需求分析 1、 员工信息管理功能：管理员工的相关信息，包括员工的查询、添加、删 除，及员工个人信息的修改。 2、 教师教学信息管理功能：管理教师的教学信息，包括信息的查询、添加、 修改、删除。 3、 科研信息管理功能：管理教师的科研信息，包括科研信息的添加、查询、 统计、打印。 三、 数据流图 1、 整体数据流图： 图 1 人事管理系统数据流图 2、 细化的数据流图： 

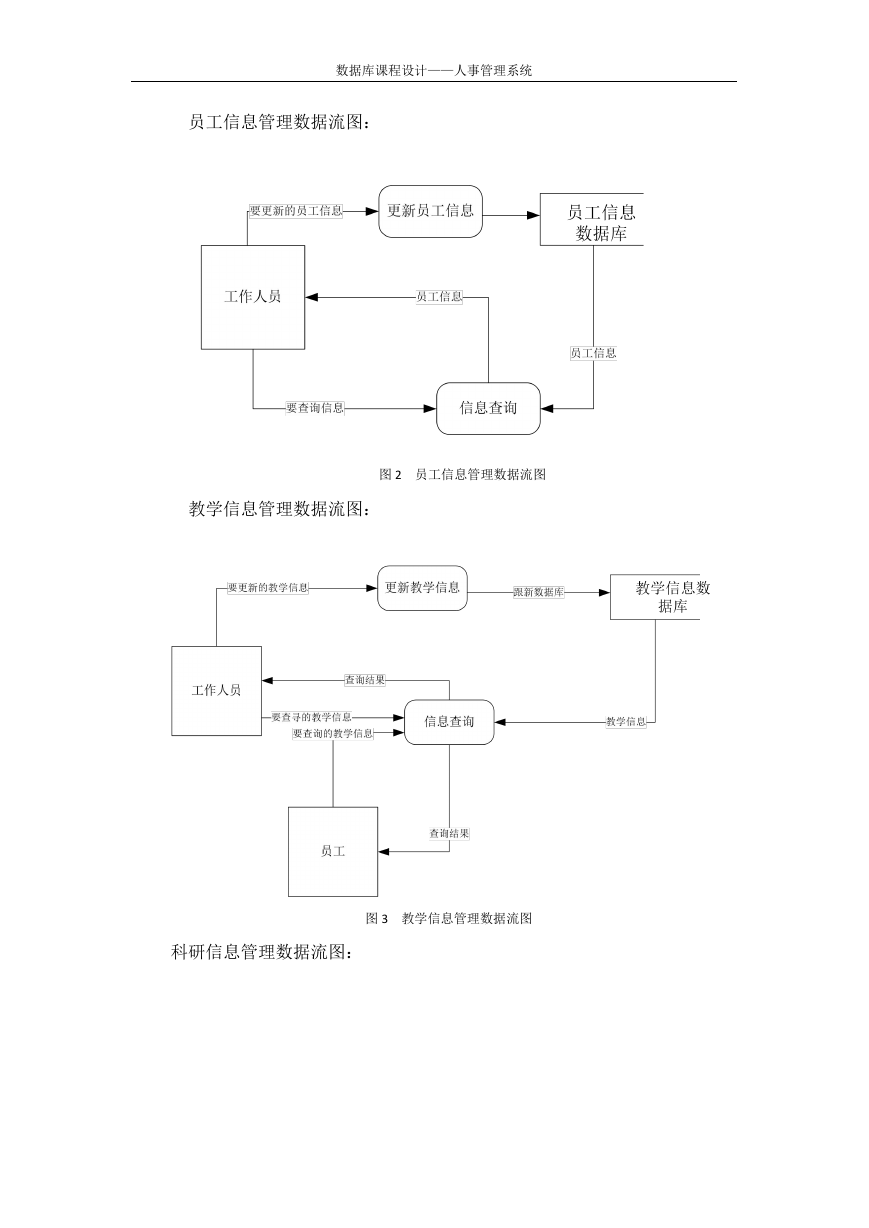

数据库课程设计——人事管理系统 员工信息管理数据流图： 图 2 员工信息管理数据流图 教学信息管理数据流图： 图 3 教学信息管理数据流图 科研信息管理数据流图： 

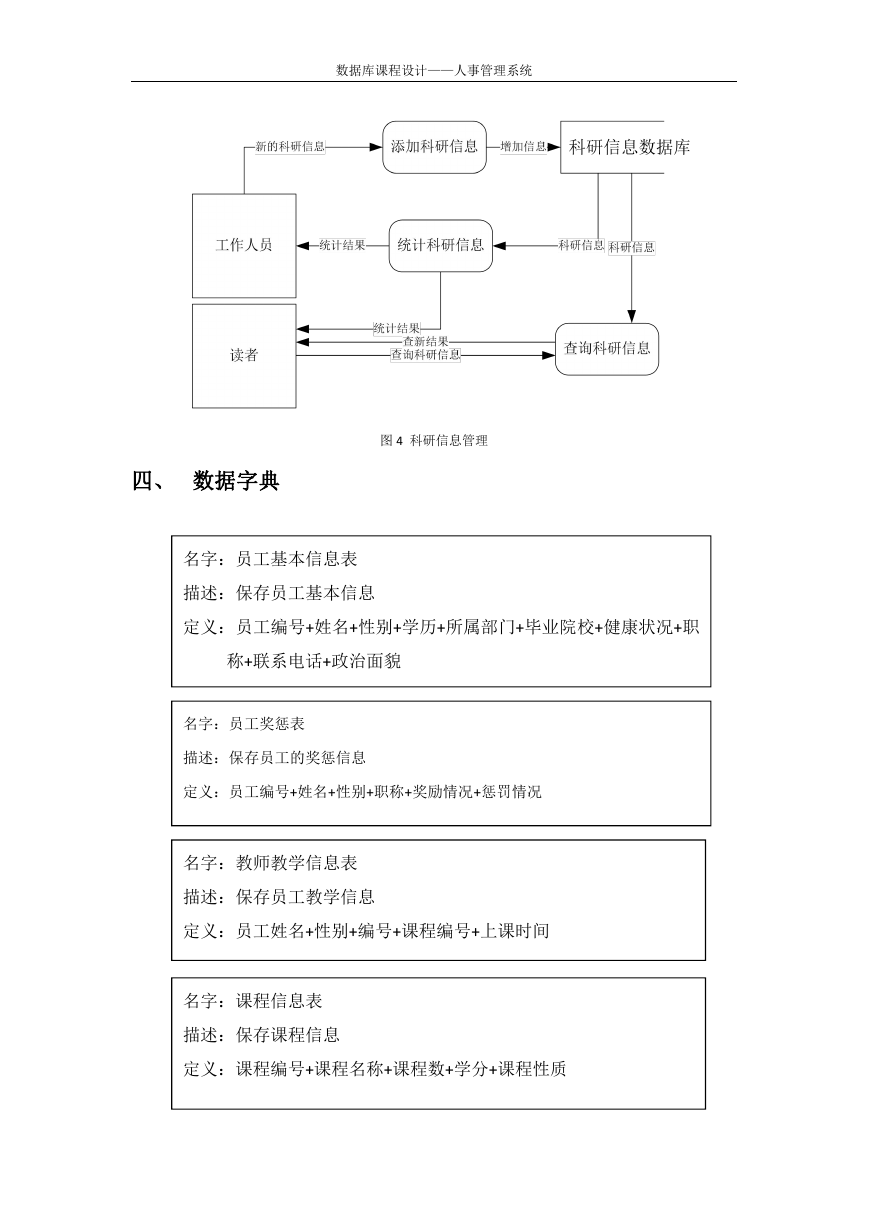

数据库课程设计——人事管理系统 四、 数据字典 图 4 科研信息管理 名字：员工基本信息表 描述：保存员工基本信息 定义：员工编号+姓名+性别+学历+所属部门+毕业院校+健康状况+职 称+联系电话+政治面貌 名字：员工奖惩表 描述：保存员工的奖惩信息 定义：员工编号+姓名+性别+职称+奖励情况+惩罚情况 名字：教师教学信息表 描述：保存员工教学信息 定义：员工姓名+性别+编号+课程编号+上课时间 名字：课程信息表 描述：保存课程信息 定义：课程编号+课程名称+课程数+学分+课程性质 

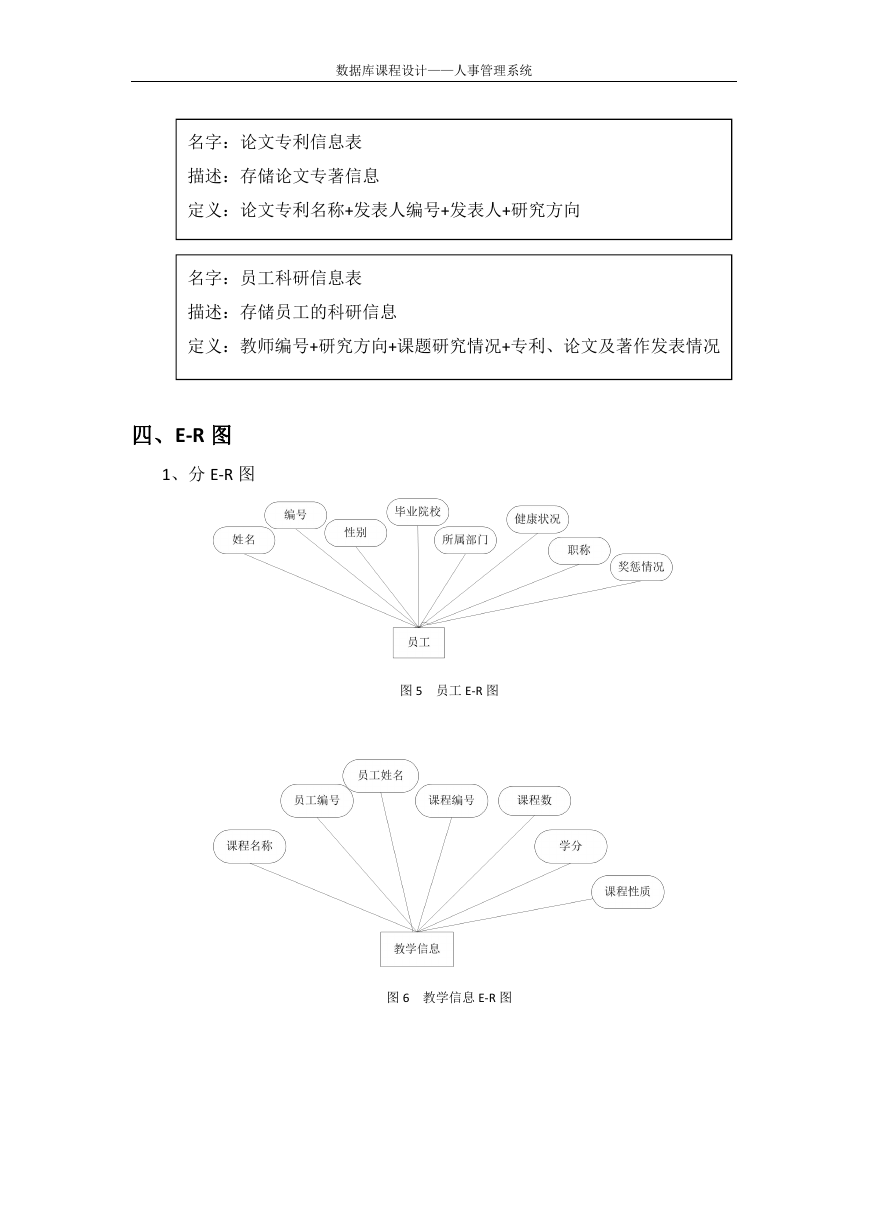

数据库课程设计——人事管理系统 名字：论文专利信息表 描述：存储论文专著信息 定义：论文专利名称+发表人编号+发表人+研究方向 名字：员工科研信息表 描述：存储员工的科研信息 定义：教师编号+研究方向+课题研究情况+专利、论文及著作发表情况 四、E-R 图 1、分 E-R 图 图 5 员工 E-R 图 图 6 教学信息 E-R 图 

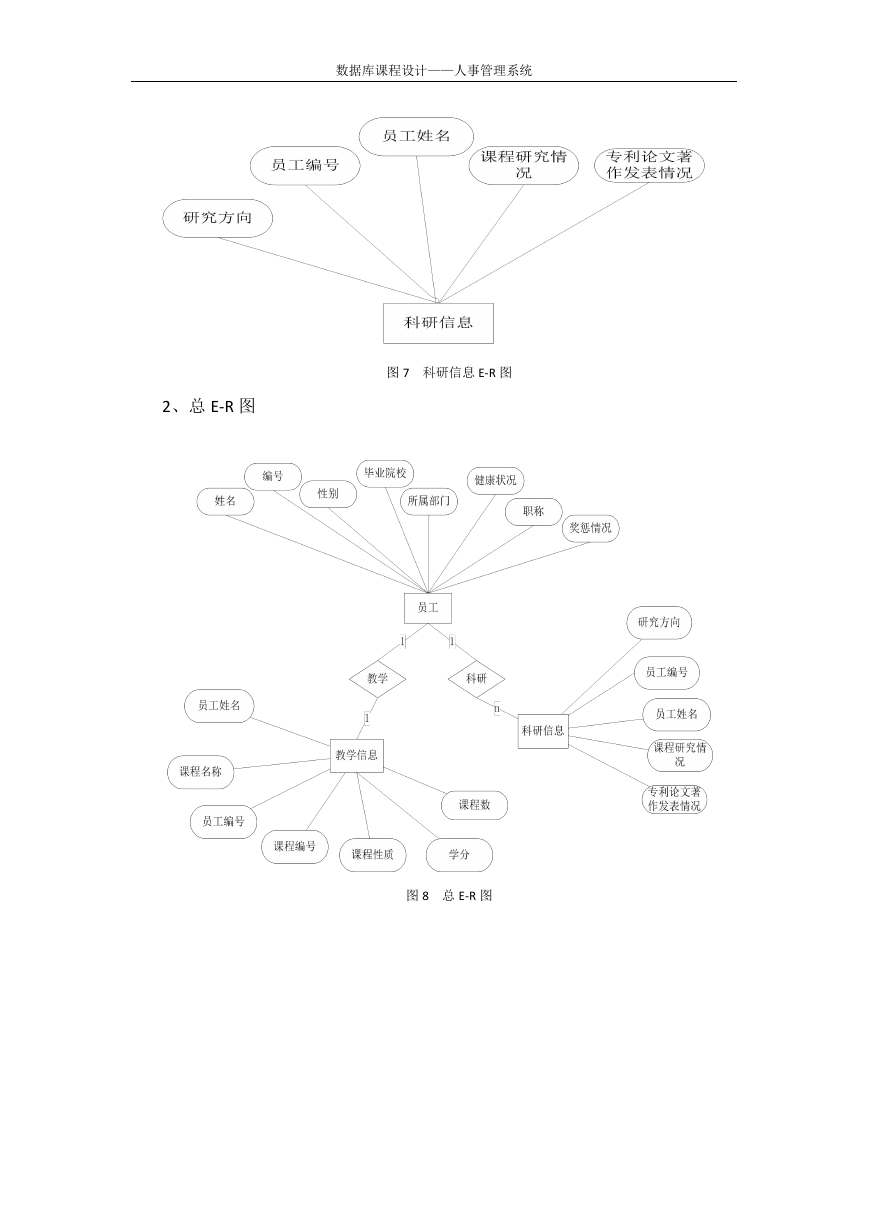

数据库课程设计——人事管理系统 2、总 E-R 图 图 7 科研信息 E-R 图 图 8 总 E-R 图
