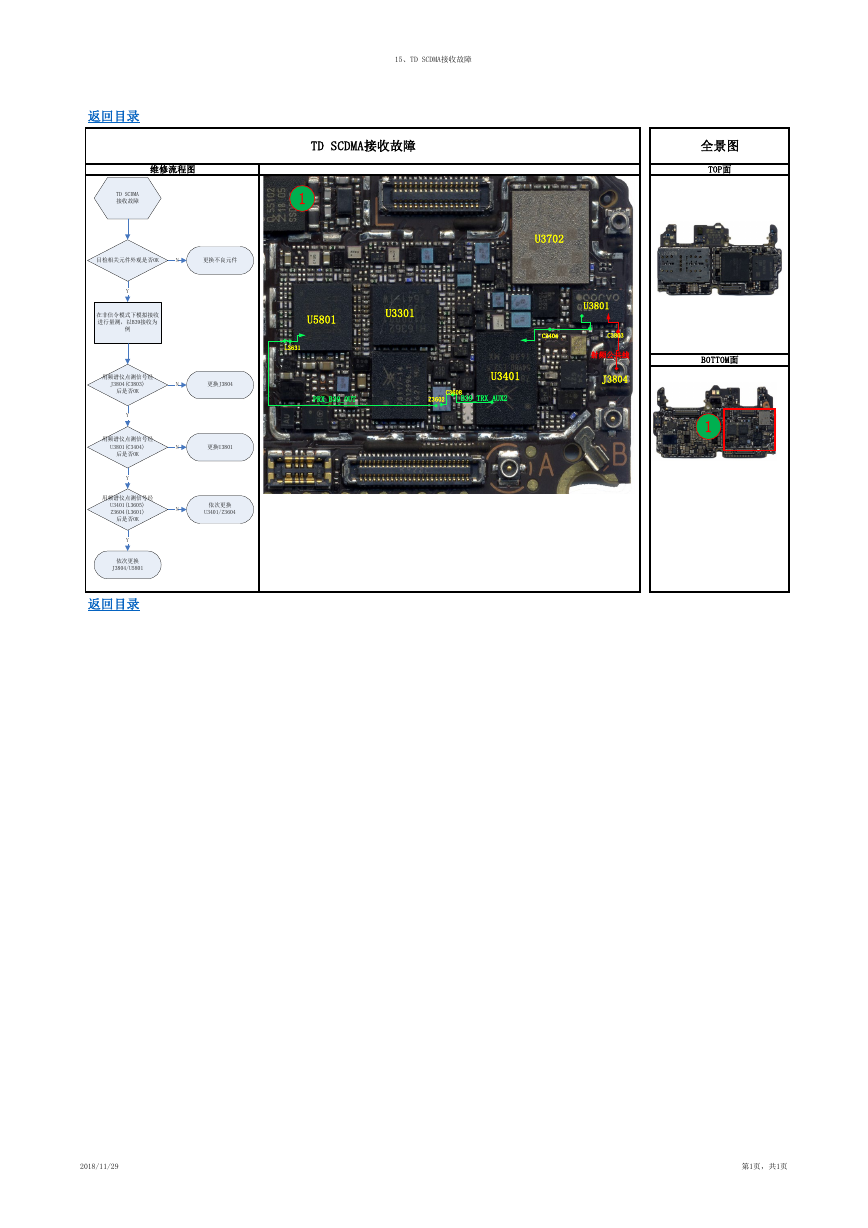

15、TD SCDMA接收故障 TD SCDMA接收故障 1 L3631 U3702 U3801 C3404 C3803 射频公共线 J3804 U5801 U3301 PRX_B39_OUT C3608 B39_TRX_AUX2 Z3602 U3401 全景图 TOP面 BOTTOM面 1 返回目录 维修流程图 TD SCDMA 接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B39接收为 例 用频谱仪点测信号经 J3804(C3803) 后是否OK Y 用频谱仪点测信号经 U3801(C3404) 后是否OK Y 用频谱仪点测信号经 U3401(L3605) Z3604(L3601) 后是否OK Y 依次更换 J3804/U5801 返回目录 N N N 更换J3804 更换U3801 依次更换 U3401/Z3604 2018/11/29 第1页，共1页
