1、两级阻容耦合电路如图所示。已知T1的，T2的

2019 年广西桂林电子科技大学电子技术综合 A 考研真题 A 卷一、选择题（每题 2 分共 20 分） 1、从提高晶体管放大能力出发，除了将晶体管基区做得很薄，且掺杂浓度很低之外，工艺上还要采取如下措施：（）。 A、发射区掺杂浓度高，集电结面积小 B、发射区掺杂浓度高，集电结面积大 C、发射区掺杂浓度低，集电结面积小 D、发射区掺杂浓度低，集电结面积大 2、抑制温漂（零漂）最常用的方法是采用（）电路。 A、差动放大 B、数字逻辑性 C、正弦稳态 D、阻容耦合 3、某反馈电路的交流通路如图所示，该电路引入的反馈类型为（）。 A、并联电压正反馈 B、串联电流正反馈 C、串联电压负反馈 D、并联电流负反馈 SR  SU  1R 1T 2R FR 2T 4R 3R  OU  4、放大电路在低频信号作用时放大倍数下降的原因是（）。 A、耦合电容和旁路电容的存在 B、半导体极间电容和分布电容的存在 C、半导体的非线性 D、温度对导体的影响 5、集成运放接成单限电压比较器时，电路形式应为（）。 A、开环 C、电流负反馈 B、电压负反馈 D、并联负反馈 6、7 4 A S 系列是指。 A . 低速 T T L B . 低性能 T T L C . 低功耗 T T L D . 改进的肖特基 T T L 7、十进制数 151.375 转换成二进制数时为（）。 A、10010111.011 B、11101001.011 C、10010111.110 D、11101001.110 8、在 A/D 转换器电路中，若输入信号的最大频率为 10kHz。则采样脉冲的频率至少应大于（）kHz。A、5 B、10 C、20 D、30

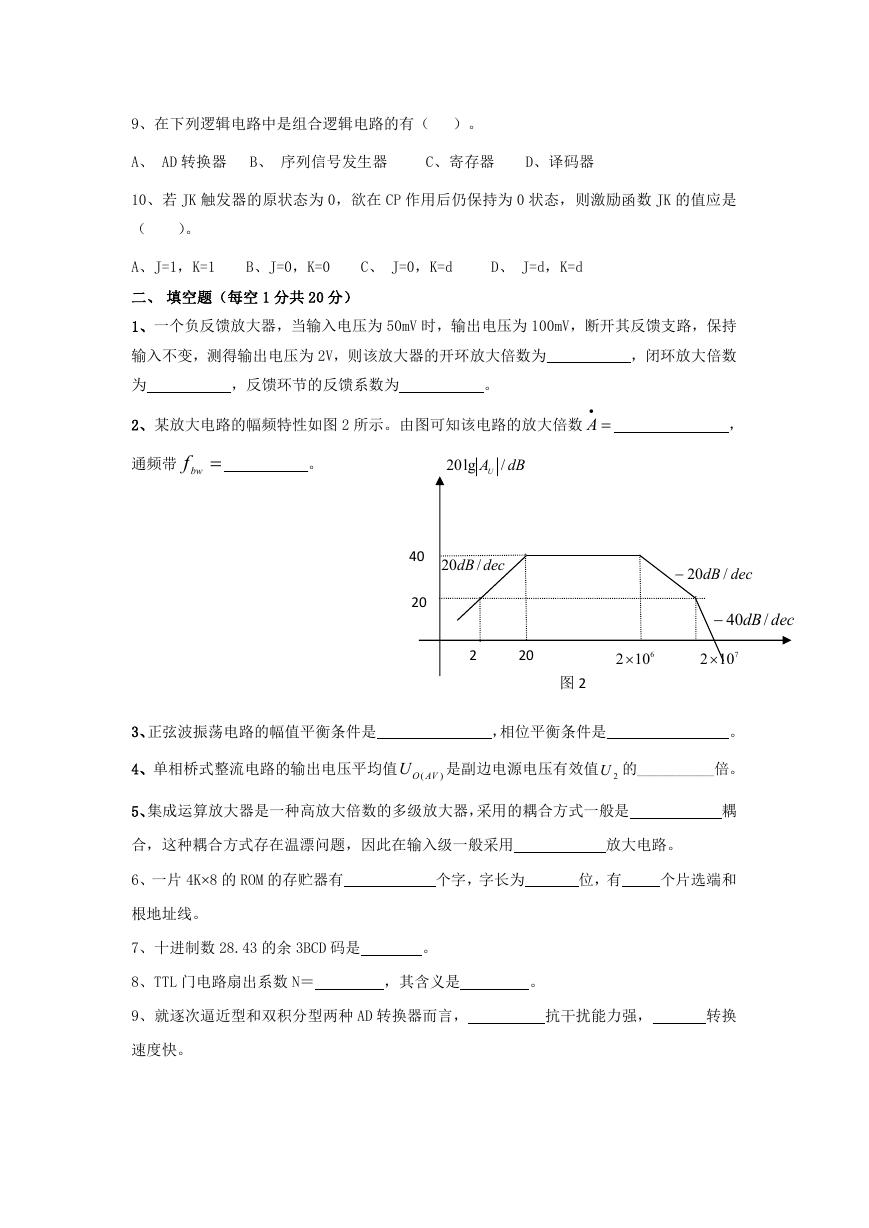

9、在下列逻辑电路中是组合逻辑电路的有（）。 A、 AD 转换器 B、序列信号发生器 C、寄存器 D、译码器 10、若 JK 触发器的原状态为 0，欲在 CP 作用后仍保持为 0 状态，则激励函数 JK 的值应是（）。 A、J=1，K=1 B、J=0，K=0 C、 J=0，K=d D、 J=d，K=d 二、填空题（每空 1 分共 20 分） 1、一个负反馈放大器，当输入电压为 50mV 时，输出电压为 100mV，断开其反馈支路，保持输入不变，测得输出电压为 2V，则该放大器的开环放大倍数为，闭环放大倍数为，反馈环节的反馈系数为。 2、某放大电路的幅频特性如图 2 所示。由图可知该电路的放大倍数   A ，通频带 bwf 。 lg20 lg 20 AU / AU / dB dB 20 dB / dec 40 20 20 dB / dec 40 dB/ dec 2 20 2 610 2 710 图 2 3、正弦波振荡电路的幅值平衡条件是，相位平衡条件是。 4、单相桥式整流电路的输出电压平均值 ( O AVU 是副边电源电压有效值 2U 的__________倍。 ) 5、集成运算放大器是一种高放大倍数的多级放大器，采用的耦合方式一般是耦合，这种耦合方式存在温漂问题，因此在输入级一般采用放大电路。 6、一片 4K8 的 ROM 的存贮器有个字，字长为位，有个片选端和根地址线。 7、十进制数 28.43 的余 3BCD 码是。 8、TTL 门电路扇出系数 N＝，其含义是。 9、就逐次逼近型和双积分型两种 AD 转换器而言，抗干扰能力强，转换速度快。

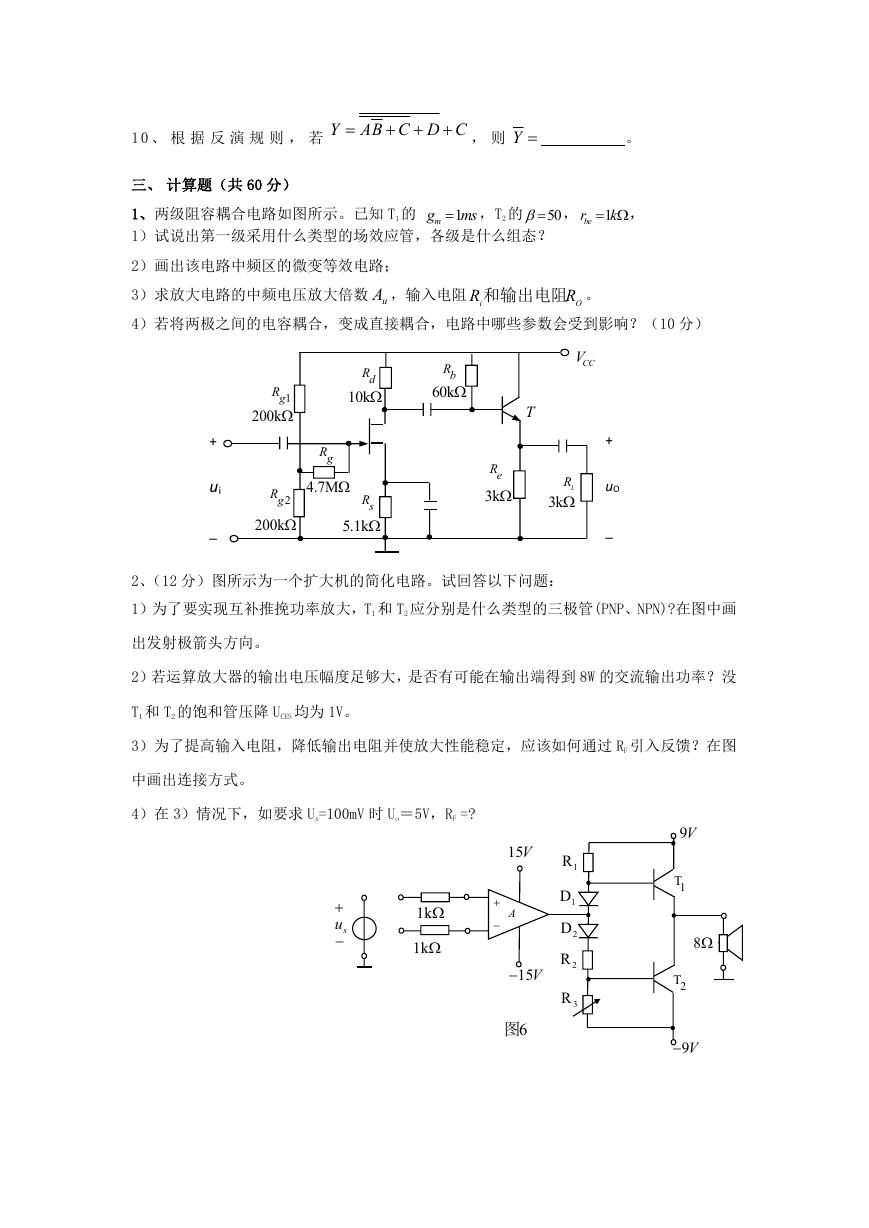

1 0 、根据反演规则，若 Y  三、计算题（共 60 分） CDCBA   ，则 Y 。 1、两级阻容耦合电路如图所示。已知 T1 的 1）试说出第一级采用什么类型的场效应管，各级是什么组态？ 1mg ms ，T2 的 50 ， 1 k ， ber 2）画出该电路中频区的微变等效电路； 3）求放大电路的中频电压放大倍数 uA ，输入电阻 4）若将两极之间的电容耦合，变成直接耦合，电路中哪些参数会受到影响？（10 分） R 和输出电阻。 R O i dR 10k bR 60k 1gR 200k CCV T + ui _ gR 2gR 200k 4.7M sR 5.1k eR 3k LR 3k + uO _ 2、（12 分）图所示为一个扩大机的简化电路。试回答以下问题： 1）为了要实现互补推挽功率放大，T1 和 T2 应分别是什么类型的三极管(PNP、NPN)?在图中画出发射极箭头方向。 2）若运算放大器的输出电压幅度足够大，是否有可能在输出端得到 8W 的交流输出功率？没 T1 和 T2 的饱和管压降 UCES 均为 1V。 3）为了提高输入电阻，降低输出电阻并使放大性能稳定，应该如何通过 RF 引入反馈？在图中画出连接方式。 4）在 3）情况下，如要求 Us=100mV 时 Uo＝5V，RF =?  su  1k 1k 1R 1D 2D 2R 3R 15V   A 15V 6图 9V 1T 8 2T 9V

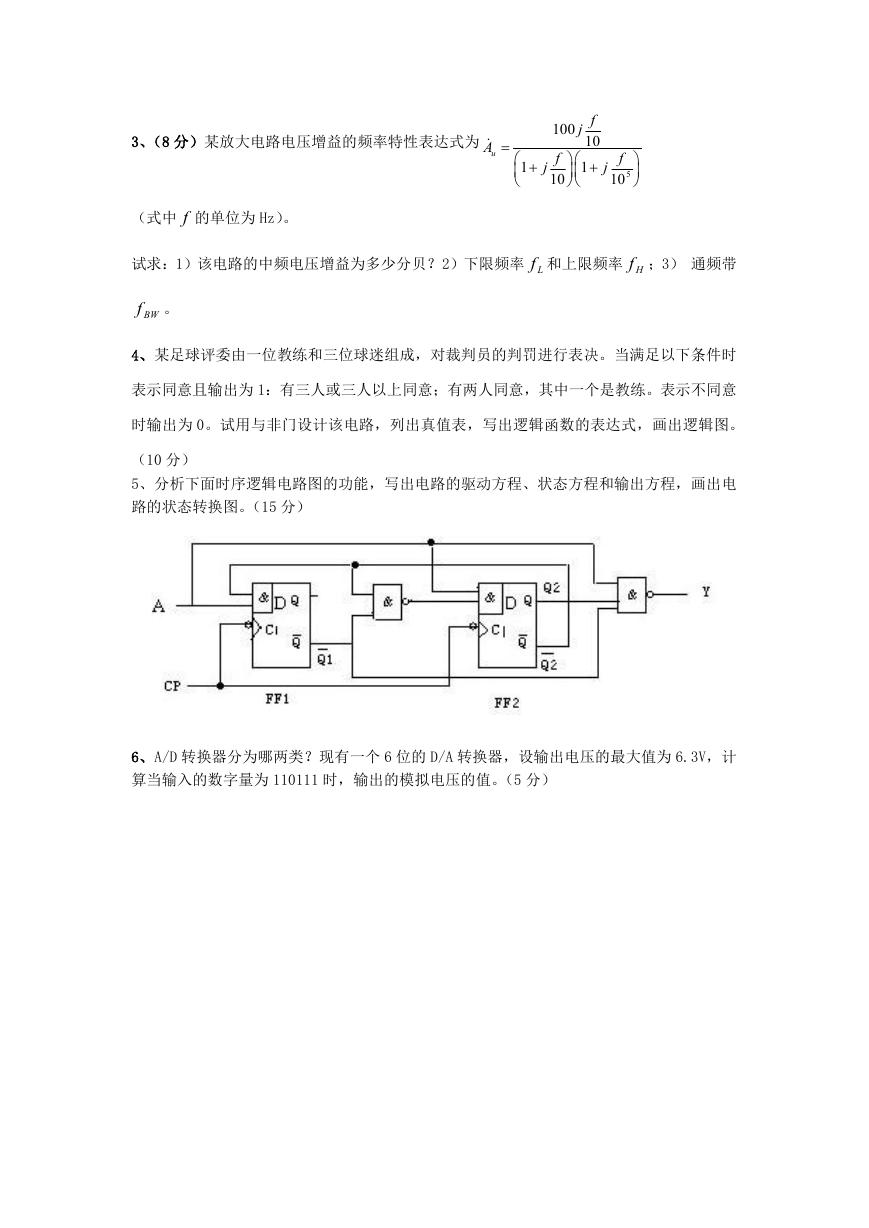

3、（8 分）某放大电路电压增益的频率特性表达式为  A u  fj 100 10 f  1   10  1  j    j f 10 5    （式中 f 的单位为 Hz）。试求：1）该电路的中频电压增益为多少分贝？2）下限频率 Lf 和上限频率 Hf ；3）通频带 BWf 。 4、某足球评委由一位教练和三位球迷组成，对裁判员的判罚进行表决。当满足以下条件时表示同意且输出为 1：有三人或三人以上同意；有两人同意，其中一个是教练。表示不同意时输出为 0。试用与非门设计该电路，列出真值表，写出逻辑函数的表达式，画出逻辑图。（10 分） 5、分析下面时序逻辑电路图的功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图。（15 分） 6、A/D 转换器分为哪两类？现有一个 6 位的 D/A 转换器，设输出电压的最大值为 6.3V，计算当输入的数字量为 110111 时，输出的模拟电压的值。（5 分）
