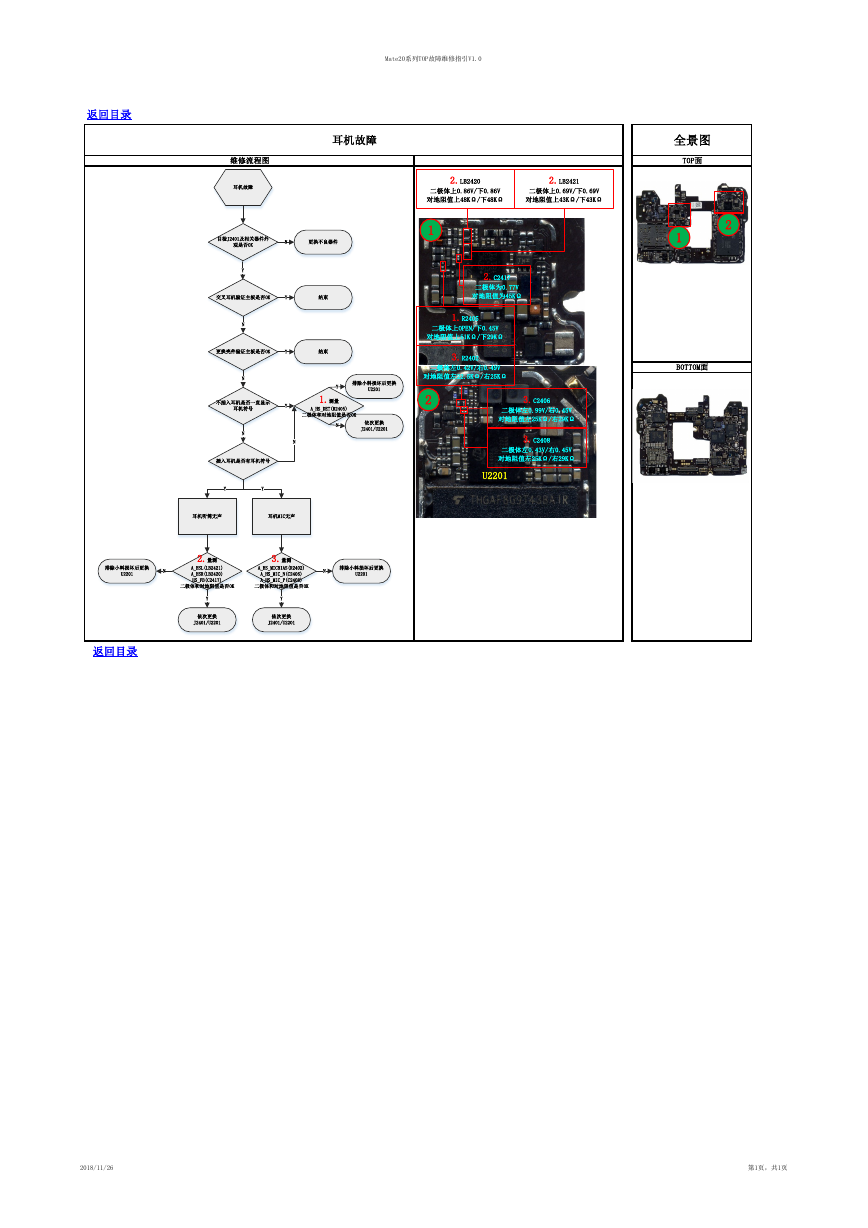

Mate20系列TOP故障维修指引V1.0 返回目录 耳机故障 维修流程图 耳机故障 2.LB2420 2.LB2421 二极体上0.86V/下0.86V 对地阻值上48KΩ/下48KΩ 二极体上0.69V/下0.69V 对地阻值上43KΩ/下43KΩ 目检J2401及相关器件外 观是否OK N 更换不良器件 Y 交叉耳机验证主板是否OK Y 结束 N 更换壳件验证主板是否OK Y 结束 1 2.C2417 二极体为0.77V 对地阻值为45KΩ 1.R2405 二极体上OPEN/下0.45V 对地阻值上51KΩ/下29KΩ 3.R2402 二极体左0.42V/右0.49V 对地阻值左22.5KΩ/右25KΩ N 不插入耳机是否一直显示 耳机符号 Y N N 插入耳机是否有耳机符号 Y Y 排除小料损坏后更换 U2201 Y 1.测量 A_HS_DET(R2405) 二极体和对地阻值是否OK N 依次更换 J2401/U2201 2 3.C2406 二极体左0.99V/右0.45V 对地阻值左25KΩ/右29KΩ 3.C2408 二极体左0.43V/右0.45V 对地阻值左25KΩ/右29KΩ U2201 全景图 TOP面 2 1 BOTTOM面 耳机听筒无声 耳机MIC无声 排除小料损坏后更换 U2201 N 2.量测 A_HSL(LB2421) A_HSR(LB2420) HS_FB(C2417) 3.量测 A_HS_MICBIAS(R2402) A_HS_MIC_N(C2406) A_HS_MIC_P(C2408) 二极体和对地阻值是否OK 二极体和对地阻值是否OK Y Y 依次更换 J2401/U2201 依次更换 J2401/U2201 N 排除小料损坏后更换 U2201 返回目录 2018/11/26 第1页，共1页
