2017 年辽宁大连工业大学电路基础考研真题
一、单项选择题(每小题 2 分,共 10 分)
1. 关于理想电容元件,下列论述(
)正确。
A.其电流与其两端的电压成正比,且电流的相位超前电压相位 90°;
B.其电流与其电压的变化率成正比,且电压与电流同相位;
C.其电压与其电流的变化率成正比,且电压与电流同相位;
D.其电流与其电压的变化率成正比,电流的相位超前电压相位 90°;
2. 在一个含有 b 条支路、n 个结点的电路中,可列写独立的 KVL 方程数目为(
)个。
A. b
B. n-1
C. b-n+1
D. n
3.关于 RLC 串联电路实现谐振的方式,下列论述错误的是(
)。
A.L 与 C 不变,改变电源频率
B.电源频率不变,改变 R
C.电源频率不变,改变 C
D.电源频率不变,改变 L
4.关于电压源与电流源的等效变换,下列论述(
)正确。
A.实际电压源和实际电流源可以进行等效变换
B.理想电压源和理想电流源可以进行等效变换
C.理想电压源和实际电流源可以进行等效变换
D.实际电压源和理想电流源可以进行等效变换
5.关于叠加定理适用于何种电路,下列论述(
)正确。
A.适用于非线性电路
B.适用于线性和非线性电路
C.适用于线性电路
D.适用于含非线性元件的电路
二、电路如下图所示,已知 US1=10V, US2=10V, IS=6A, R1=R2=5Ω, R3=15Ω,试用结点法或回路法求电流 I (本
题 15 分)

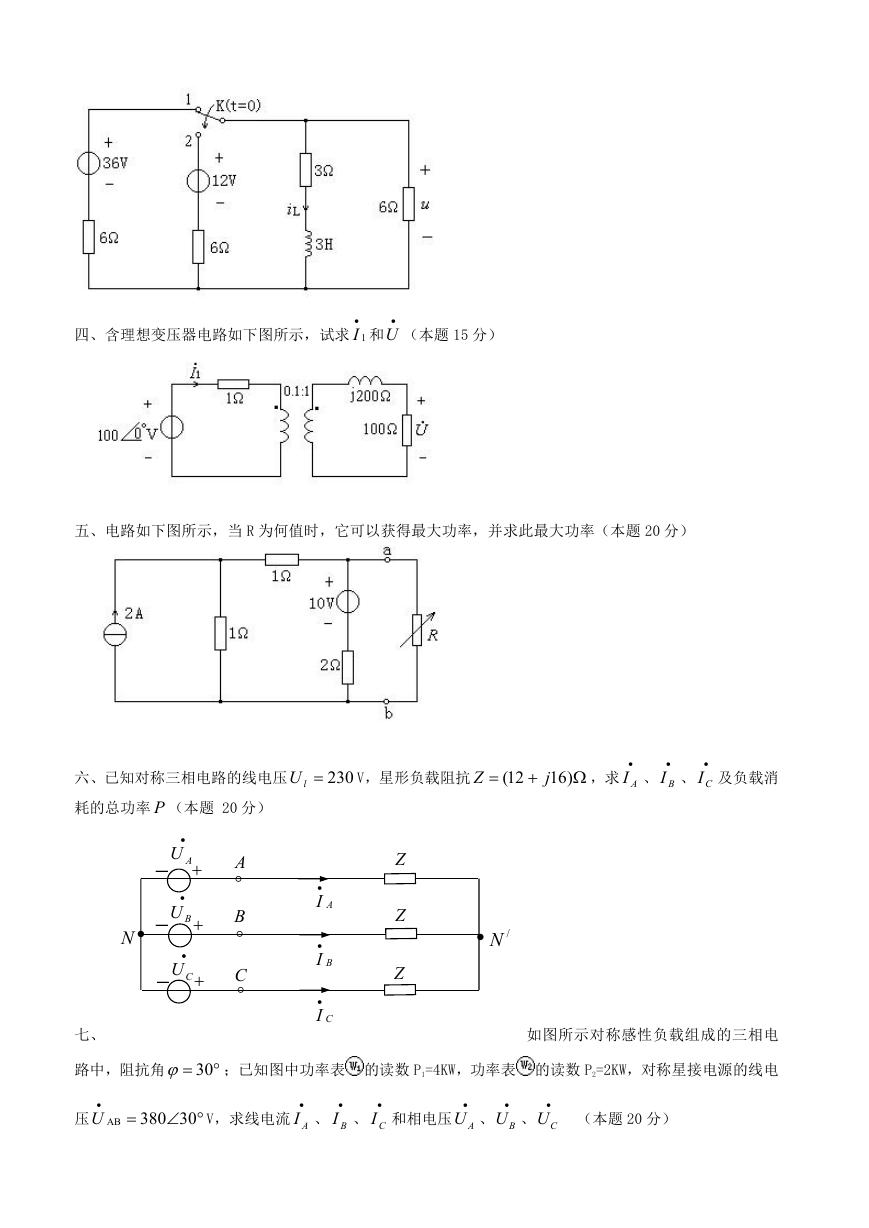

三、下图所示的电路原已处于稳态,t=0 时开关 K 由位置 1 合到了位置 2,求 t>0 时电流 iL 和电压 u(本题
20 分)
I 和
四、含理想变压器电路如下图所示,试求 1
U (本题 15 分)
五、电路如下图所示,当 R 为何值时,它可以获得最大功率,并求此最大功率(本题 20 分)
六、已知对称三相电路的线电压
耗的总功率 P (本题 20 分)
lU
230
V,星形负载阻抗
Z
12(
)16
j
,求
AI 、
BI 、
CI 及负载消
AU
BU
CU
N
A
B
C
Z
Z
Z
AI
BI
CI
/N

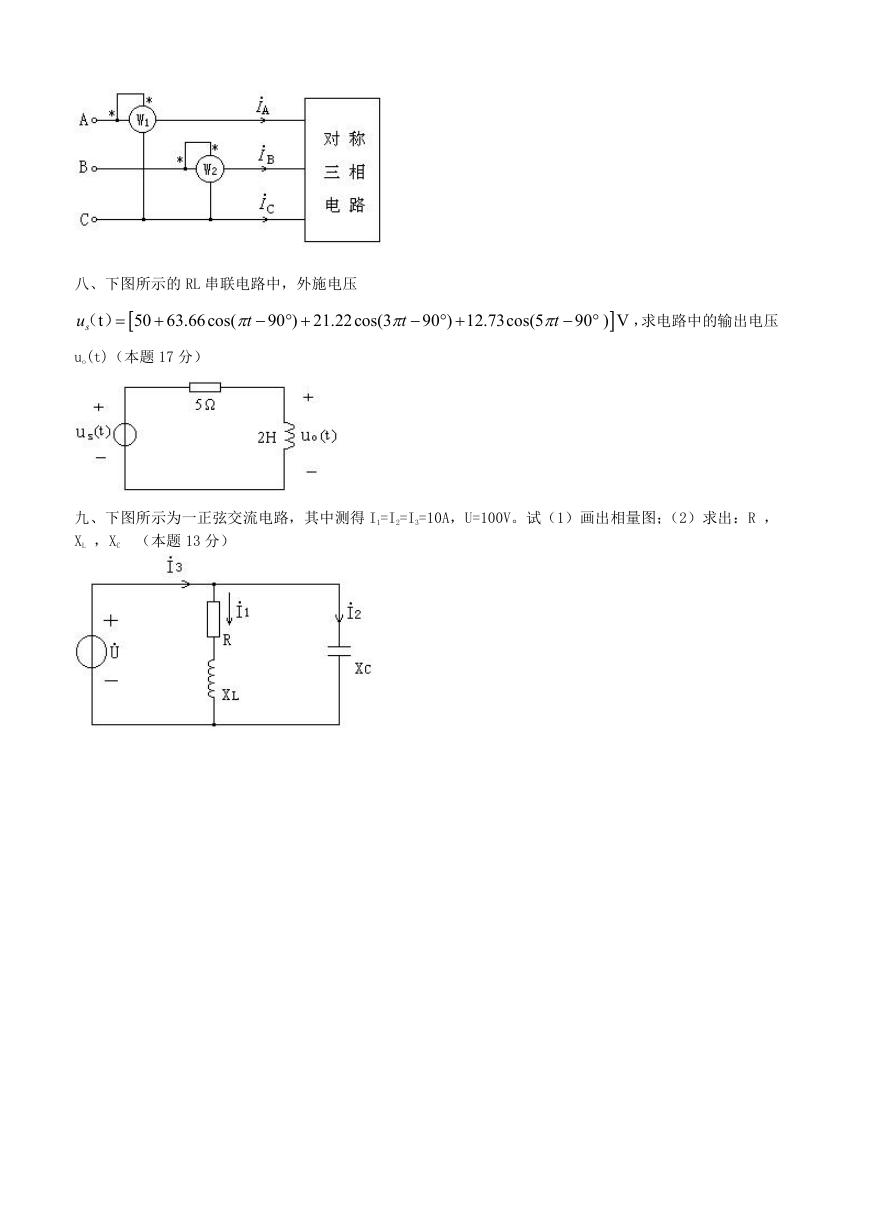

七、
如图所示对称感性负载组成的三相电
路中,阻抗角
30
;已知图中功率表 的读数 P1=4KW,功率表 的读数 P2=2KW,对称星接电源的线电
ABU
压
380
30
V,求线电流
AI 、
BI 、
CI 和相电压 AU
、 BU
、 CU
(本题 20 分)
八、下图所示的 RL 串联电路中,外施电压
su
( )
t
50 63.66cos(
t
90 ) 21.22cos(3
t
90 ) 12.73cos(5
t
90 ) V
,求电路中的输出电压
uo(t)(本题 17 分)
九、下图所示为一正弦交流电路,其中测得 I1=I2=I3=10A,U=100V。试(1)画出相量图;(2)求出:R ,
XL ,XC (本题 13 分)
