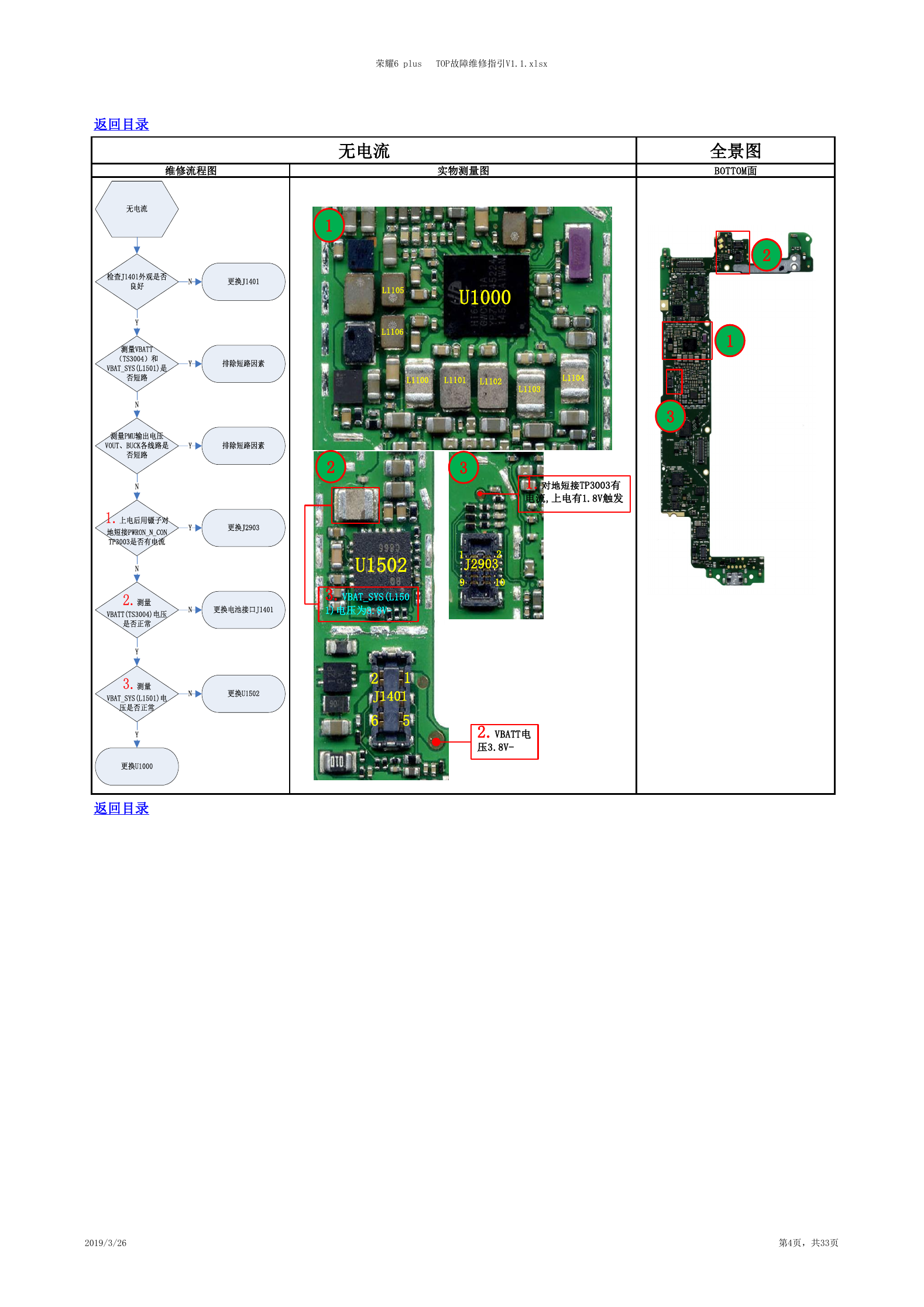

全景图 BOTTOM面 2 1 荣耀6 plus TOP故障维修指引V1.1.xlsx 返回目录 维修流程图 实物测量图 无电流 1 U1000 L1105 L1106 L1100 L1101 L1102 L1104 L1103 3 2 3 1.对地短接TP3003有 电流,上电有1.8V触发 U1502 3.VBAT_SYS(L150 1)电压为3.8V- 2 1 J2903 10 9 1 2 J1401 6 5 2.VBATT电 压3.8V- 返回目录 2019/3/26 第4页，共33页 无电流检查J1401外观是否良好测量PMU输出电压VOUT、BUCK各线路是否短路更换J1401N1.上电后用镊子对地短接PWRON_N_CON TP3003是否有电流N排除短路因素Y更换J2903Y2.测量VBATT(TS3004)电压是否正常N更换电池接口J1401N3.测量VBAT_SYS(L1501)电压是否正常Y更换U1502N测量VBATT（TS3004）和VBAT_SYS(L1501)是否短路排除短路因素YYN更换U1000Y
