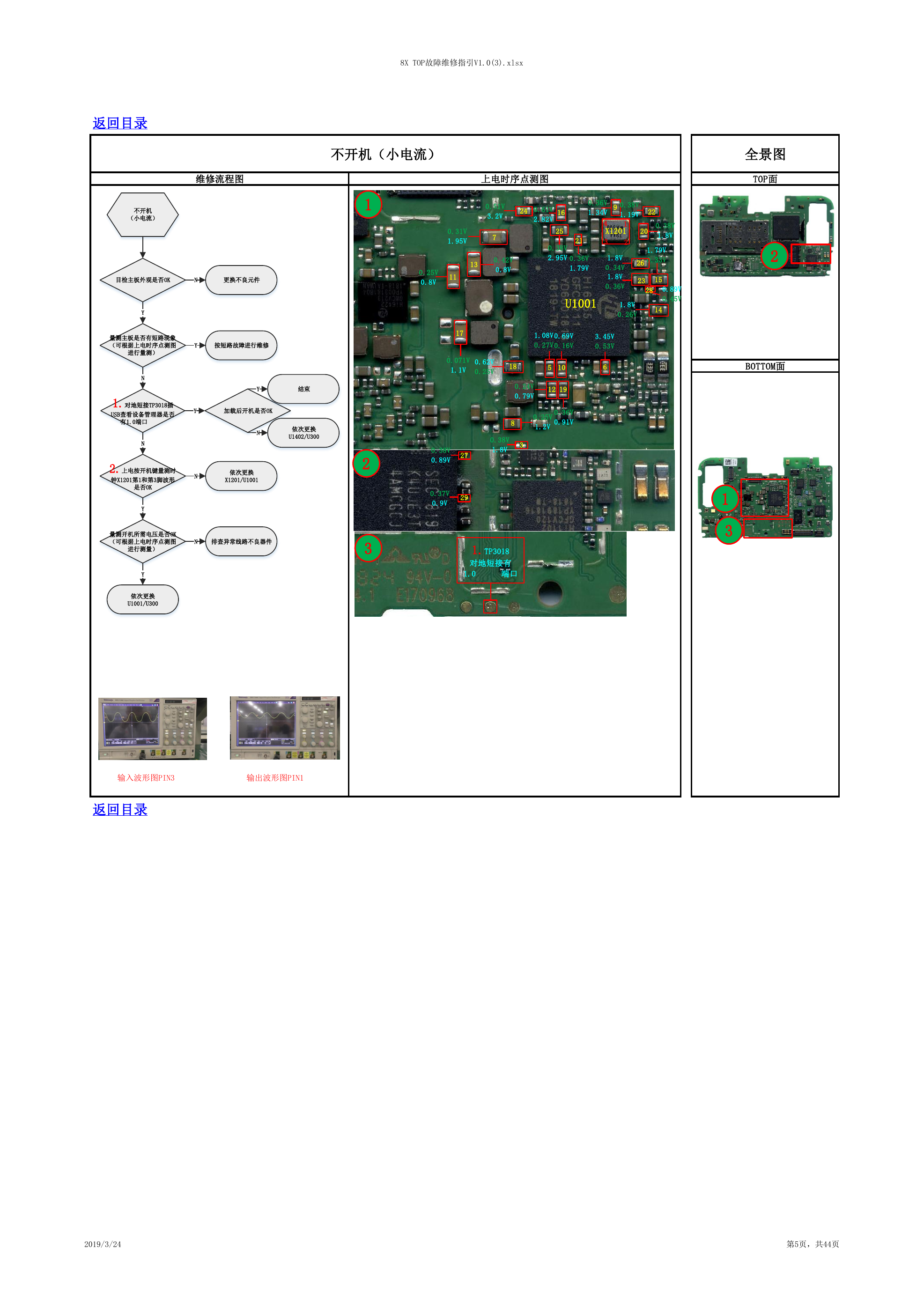

8X TOP故障维修指引V1.0(3).xlsx 返回目录 不开机（小电流） 维修流程图 上电时序点测图 全景图 TOP面 0.51V 3.2V 7 0.31V 1.95V 13 0.42V 0.8V 0.25V 0.8V 11 24 0.61V 2.82V 16 25 0.38V 2.95V 0.38V 1.19V 9 0.36V 1.34V 4 1 X1201 3 2 21 22 20 0.38V 1.8V 1.79V 0.33V 26 2 0.36V 1.79V 1.8V 0.34V 1.8V 0.36V 23 15 28 U1001 1.8V 0.26V 14 17 0.071V 1.1V 0.62V 0.25V 18 0.24V 0.79V 3.45V 0.53V 6 1.08V 0.27V 0.69V 0.16V 5 10 12 19 8 0.36V 0.91V 0.25V 1.2V 0.38V 1.8V 3 0.38V 0.89V 27 0.37V 0.9V 29 1.TP3018 对地短接有 1.0 端口 0.89V 0.45V BOTTOM面 1 3 1 2 3 输入波形图PIN3 输出波形图PIN1 返回目录 2019/3/24 第5页，共44页 不开机（小电流）目检主板外观是否OK更换不良元件量测主板是否有短路现象（可根据上电时序点测图进行量测）N1.对地短接TP3018插USB查看设备管理器是否有1.0端口按短路故障进行维修2.上电按开机键量测时钟X1201第1和第3脚波形是否OK依次更换X1201/U1001YYNNYYN加载后开机是否OK结束依次更换U1402/U300Y量测开机所需电压是否OK（可根据上电时序点测图进行测量）排查异常线路不良器件依次更换U1001/U300YNN
