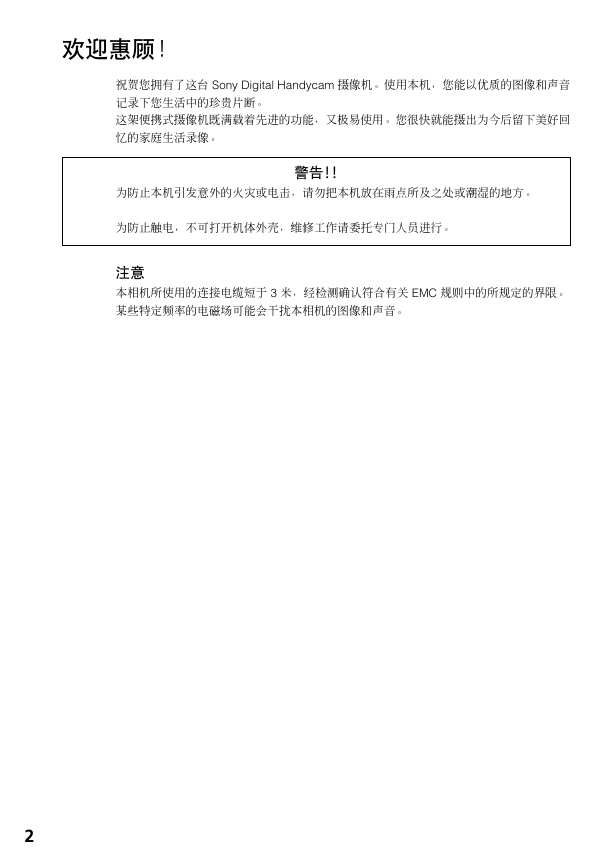

欢迎惠顾！祝贺您拥有了这台 Sony Digital Handycam 摄像机。使用本机，您能以优质的图像和声音记录下您生活中的珍贵片断。这架便携式摄像机既满载着先进的功能，又极易使用。您很快就能摄出为今后留下美好回忆的家庭生活录像。为防止本机引发意外的火灾或电击，请勿把本机放在雨点所及之处或潮湿的地方。警告!! 为防止触电，不可打开机体外壳，维修工作请委托专门人员进行。注意本相机所使用的连接电缆短于 3 米，经检测确认符合有关 EMC 规则中的所规定的界限。某些特定频率的电磁场可能会干扰本相机的图像和声音。 2

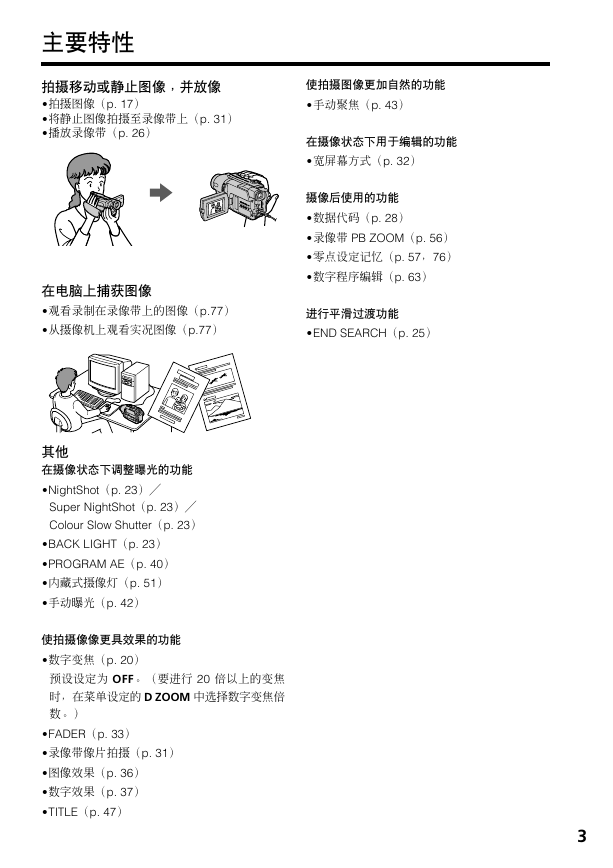

主要特性拍摄移动或静止图像，并放像 •拍摄图像（p. 17） •将静止图像拍摄至录像带上（p. 31） •播放录像带（p. 26）在电脑上捕获图像 •观看录制在录像带上的图像（p.77） •从摄像机上观看实况图像（p.77）使拍摄图像更加自然的功能 •手动聚焦（p. 43）在摄像状态下用于编辑的功能 •宽屏幕方式（p. 32）摄像后使用的功能 •数据代码（p. 28） •录像带 PB ZOOM（p. 56） •零点设定记忆（p. 57，76） •数字程序编辑（p. 63）进行平滑过渡功能 •END SEARCH（p. 25）其他在摄像状态下调整曝光的功能 •NightShot（p. 23）／ Super NightShot（p. 23）／ Colour Slow Shutter（p. 23） •BACK LIGHT（p. 23） •PROGRAM AE（p. 40） •内藏式摄像灯（p. 51） •手动曝光（p. 42）使拍摄像像更具效果的功能 •数字变焦（p. 20）预设设定为 OFF。（要进行 20 倍以上的变焦时，在菜单设定的 D ZOOM 中选择数字变焦倍数。） •FADER（p. 33） •录像带像片拍摄（p. 31） •图像效果（p. 36） •数字效果（p. 37） •TITLE（p. 47）使用之前 3

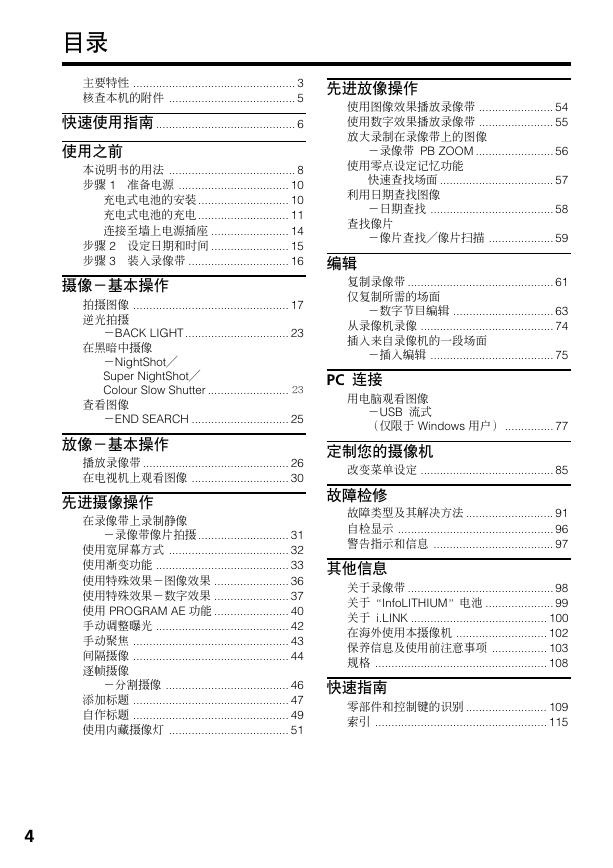

目录主要特性 .................................................. 3 核查本机的附件 ....................................... 5 快速使用指南 ........................................... 6 使用之前本说明书的用法 ....................................... 8 步骤 1 准备电源 .................................. 10 充电式电池的安装 ............................ 10 充电式电池的充电 ............................ 11 连接至墙上电源插座 ........................ 14 步骤 2 设定日期和时间 ........................ 15 步骤 3 装入录像带 ............................... 16 摄像－基本操作拍摄图像 ................................................ 17 逆光拍摄－BACK LIGHT ................................ 23 在黑暗中摄像－NightShot／ Super NightShot／ Colour Slow Shutter ......................... 23 查看图像－END SEARCH .............................. 25 放像－基本操作播放录像带 ............................................. 26 在电视机上观看图像 .............................. 30 先进摄像操作在录像带上录制静像－录像带像片拍摄 ............................ 31 使用宽屏幕方式 ..................................... 32 使用渐变功能 ......................................... 33 使用特殊效果－图像效果 ....................... 36 使用特殊效果－数字效果 ....................... 37 使用 PROGRAM AE 功能 ....................... 40 手动调整曝光 ......................................... 42 手动聚焦 ................................................ 43 间隔摄像 ................................................ 44 逐帧摄像－分割摄像 ...................................... 46 添加标题 ................................................ 47 自作标题 ................................................ 49 使用内藏摄像灯 ..................................... 51 先进放像操作使用图像效果播放录像带 ....................... 54 使用数字效果播放录像带 ....................... 55 放大录制在录像带上的图像－录像带 PB ZOOM ........................ 56 使用零点设定记忆功能快速查找场面 ................................... 57 利用日期查找图像－日期查找 ...................................... 58 查找像片－像片查找／像片扫描 .................... 59 编辑复制录像带 ............................................. 61 仅复制所需的场面－数字节目编辑 ............................... 63 从录像机录像 ......................................... 74 插入来自录像机的一段场面－插入编辑 ...................................... 75 PC 连接用电脑观看图像－USB 流式（仅限于 Windows 用户） ............... 77 定制您的摄像机改变菜单设定 ......................................... 85 故障检修故障类型及其解决方法 ........................... 91 自检显示 ................................................ 96 警告指示和信息 ..................................... 97 其他信息关于录像带 ............................................. 98 关于“InfoLITHIUM”电池 ..................... 99 关于 i.LINK .......................................... 100 在海外使用本摄像机 ............................ 102 保养信息及使用前注意事项 ................. 103 规格 ..................................................... 108 快速指南零部件和控制键的识别 ......................... 109 索引 ..................................................... 115 4

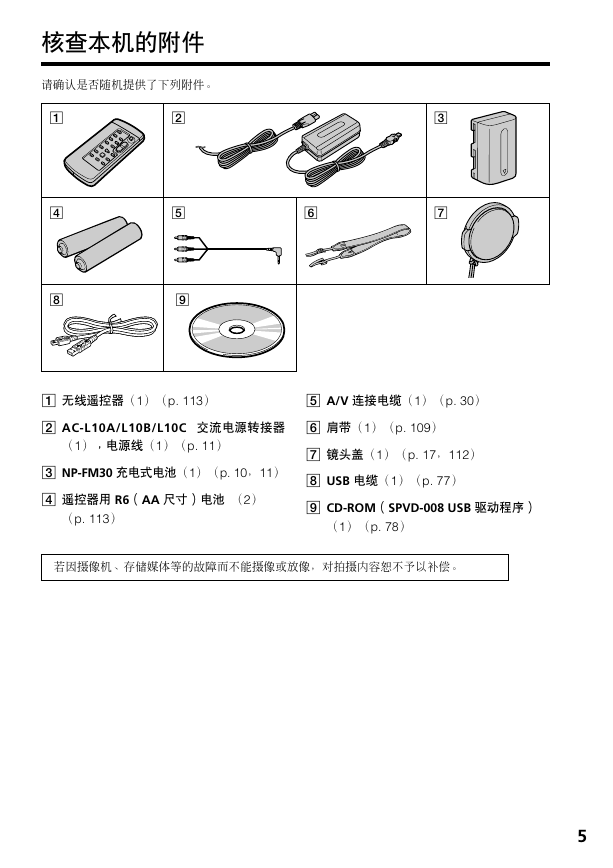

核查本机的附件请确认是否随机提供了下列附件。 1 4 8 2 5 9 3 7 使用之前 6 1 无线遥控器（1）（p. 113） 5 A/V 连接电缆（1）（p. 30） 2 AC-L10A/L10B/L10C 交流电源转接器 6 肩带（1）（p. 109）（1），电源线（1）（p. 11） 3 NP-FM30 充电式电池（1）（p. 10，11） 4 遥控器用 R6（AA 尺寸）电池（2）（p. 113） 7 镜头盖（1）（p. 17，112） 8 USB 电缆（1）（p. 77） 9 CD-ROM（SPVD-008 USB 驱动程序）（1）（p. 78）若因摄像机、存储媒体等的故障而不能摄像或放像，对拍摄内容恕不予以补偿。 5

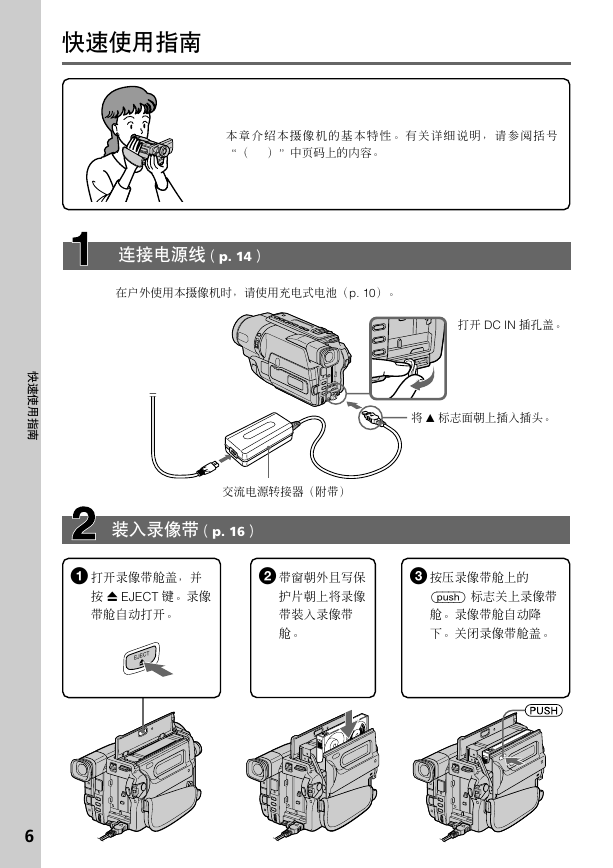

快速使用指南本章介绍本摄像机的基本特性。有关详细说明，请参阅括号 “（）”中页码上的内容。连接电源线（p. 14）在户外使用本摄像机时，请使用充电式电池（p. 10）。打开 DC IN 插孔盖。将 v 标志面朝上插入插头。交流电源转接器（附带）装入录像带（p. 16） 1 打开录像带舱盖，并按 Z EJECT 键。录像带舱自动打开。 EJECT 2 带窗朝外且写保护片朝上将录像带装入录像带舱。 3 按压录像带舱上的 (push) 标志关上录像带舱。录像带舱自动降下。关闭录像带舱盖。快速使用指南 6

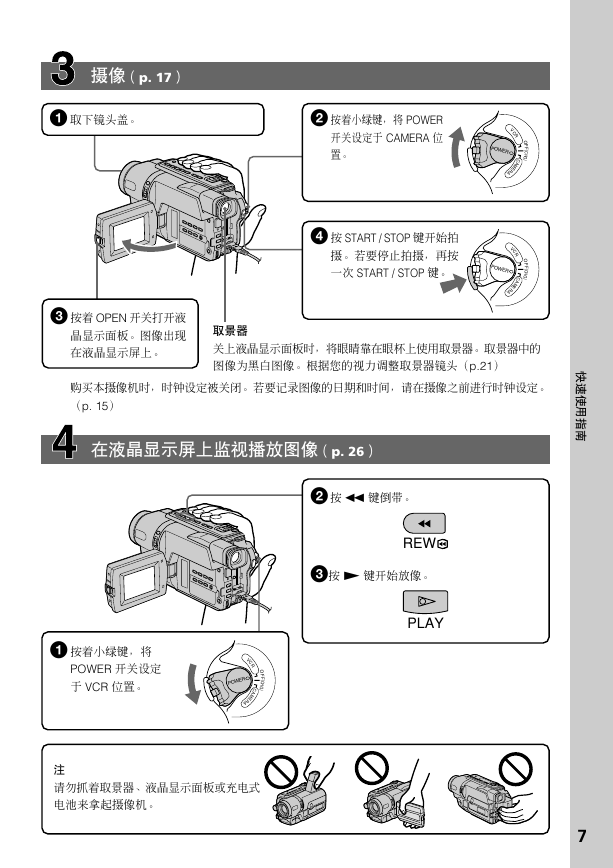

摄像（p. 17） 1 取下镜头盖。 2 按着小绿键，将 POWER 开关设定于 CAMERA 位置。 4 按 START / STOP 键开始拍摄。若要停止拍摄，再按一次 START / STOP 键。 V C R POWER C AMERA O F F ( C H G ) V C R POWER C AMERA O F F ( C H G ) 3 按着 OPEN 开关打开液晶显示面板。图像出现在液晶显示屏上。取景器关上液晶显示面板时，将眼睛靠在眼杯上使用取景器。取景器中的图像为黑白图像。根据您的视力调整取景器镜头（p.21）购买本摄像机时，时钟设定被关闭。若要记录图像的日期和时间，请在摄像之前进行时钟设定。（p. 15）在液晶显示屏上监视播放图像（p. 26） 2 按 m 键倒带。 REW 3按 N 键开始放像。 PLAY 1 按着小绿键，将 POWER 开关设定于 VCR 位置。 P O W E R V C R C AMERA O F F ( C H G ) 注请勿抓着取景器、液晶显示面板或充电式电池来拿起摄像机。快速使用指南 7

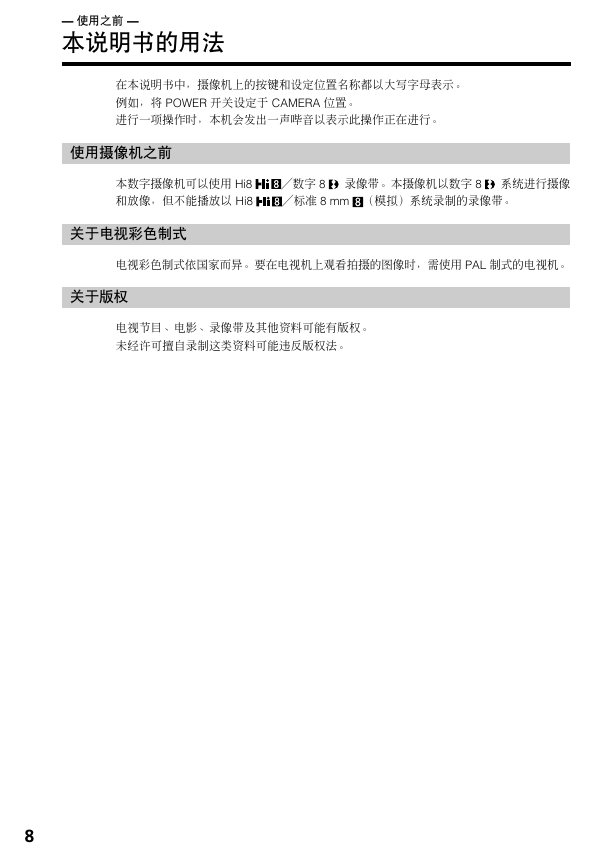

— 使用之前 — 本说明书的用法在本说明书中，摄像机上的按键和设定位置名称都以大写字母表示。例如，将 POWER 开关设定于 CAMERA 位置。进行一项操作时，本机会发出一声哔音以表示此操作正在进行。使用摄像机之前本数字摄像机可以使用 Hi8 和放像，但不能播放以 Hi8 ／数字 8 录像带。本摄像机以数字 8 系统进行摄像／标准 8 mm （模拟）系统录制的录像带。关于电视彩色制式电视彩色制式依国家而异。要在电视机上观看拍摄的图像时，需使用 PAL 制式的电视机。关于版权电视节目、电影、录像带及其他资料可能有版权。未经许可擅自录制这类资料可能违反版权法。 8
