基于 TIA Portal 下的 TCP 通讯的方法 PLC_1 发送端，为主动连接；PLC_2 接收端 TCP 通讯连接不需要硬件组态第一步：PLC_1 端的设置 1、在开放式用户通信中，选择发送功能。

2、配置发送功能，右键属性中若两个 PLC 在一个工程项目下，选择此项若两个 PLC 不在一个工程项目下，选择此项，需要手动配置伙伴 PLC 的 IP 地址等信息。

3、作如下配置自动生成

4、引脚配置（有些为自动生成的）如下待发送的数据

第二步：PLC_2 设置，为接受端 1、在开放式用户通讯里，拖入接受数据功能

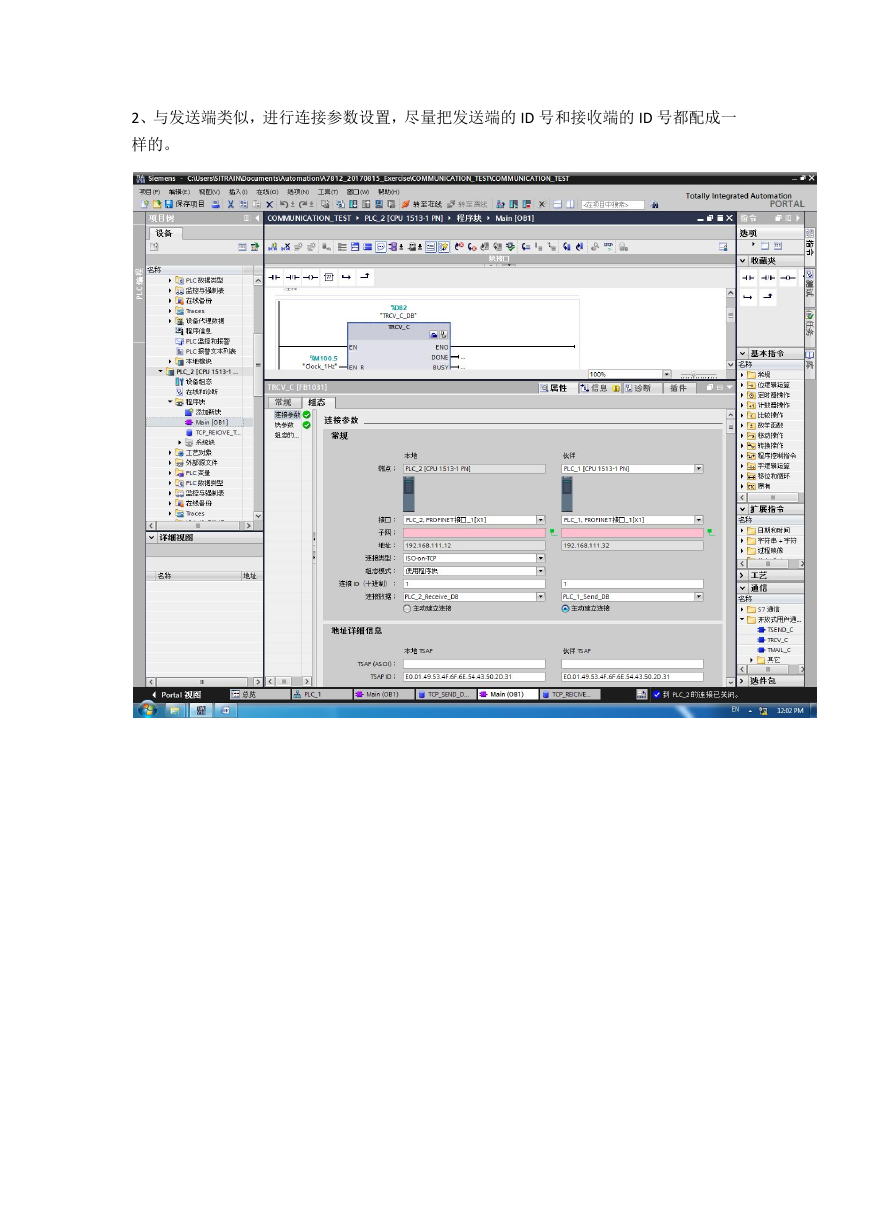

2、与发送端类似，进行连接参数设置，尽量把发送端的 ID 号和接收端的 ID 号都配成一样的。

3、配置引脚如下接受数据的存放区域经过以上配置完成后，就可进行测试数据是否成功传送。
