STM32CubeMX 系列教程 24:STemWim 移植摘要：本章教程带领大家移植 StmemWin 5.22 到 STM32 的 LDTC 接口控制的 RGB 接口屏幕。（注：本章只针对 STM32 芯片 F7,F4 系列带 LDTC 接口控制的 RGB 屏幕，对 F1 系列通过 FMC 控制的带控制器的屏幕不适用）一、STemWin 简介 emWin 是 segger 公司出一种高效的而图形用户界面，是我们能够摆脱处理器和显示控制器而更专注于 GUI 的设计。uCGUI 是 segger 公司授权 Micrum 公司推出的,uCOS 操作系统也是这个公司出的。STemWin 是 SEGGER 公司授权给 ST 的，使用 ST 芯片的用户可以免费使用 STemWin。出于一定保护措施，STemWin 的库是不能用在其他公司的处理器上，因为工程初始化 STemWin 前要使能 CRC 检验。二、新建工程本章以上一章 LCD 触摸控制工程的基础上移植，复制上一章 Touch 的工程，修改文件夹名。打开 STM32cubeMX 的工程文件重新配置，开启 CRC 校验。

CRC 为默认配置。 LDTC，FMC(SDRAM)，DMA2D 配置还是按照原来的设置，这里不再详细简介。另外注意一点堆栈的大小设置大一点，否则会程序会触发硬件错误中断 (HardFault)。生成报告以及初始化代码，编译程序。

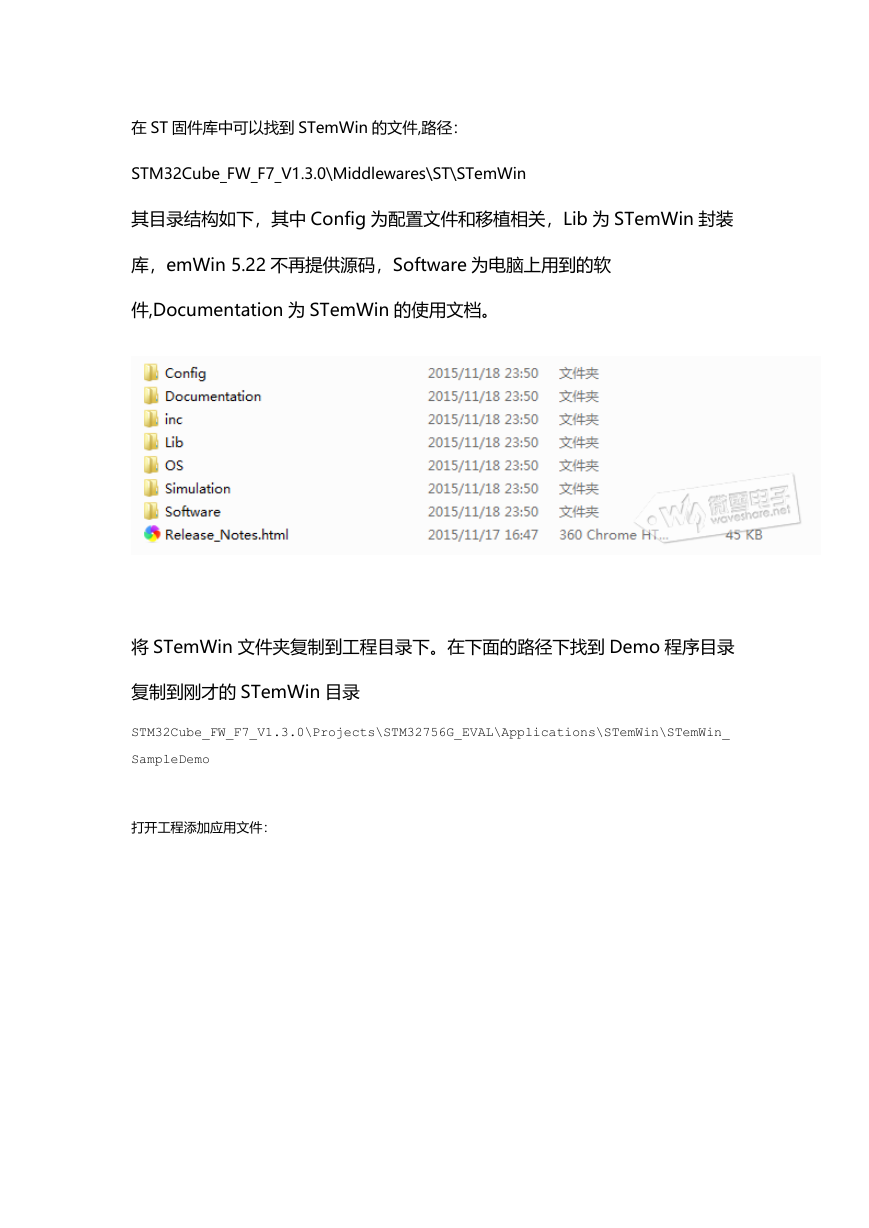

在 ST 固件库中可以找到 STemWin 的文件,路径： STM32Cube_FW_F7_V1.3.0\Middlewares\ST\STemWin 其目录结构如下，其中 Config 为配置文件和移植相关，Lib 为 STemWin 封装库，emWin 5.22 不再提供源码，Software 为电脑上用到的软件,Documentation 为 STemWin 的使用文档。将 STemWin 文件夹复制到工程目录下。在下面的路径下找到 Demo 程序目录复制到刚才的 STemWin 目录 STM32Cube_FW_F7_V1.3.0\Projects\STM32756G_EVAL\Applications\STemWin\STemWin_ SampleDemo 打开工程添加应用文件：

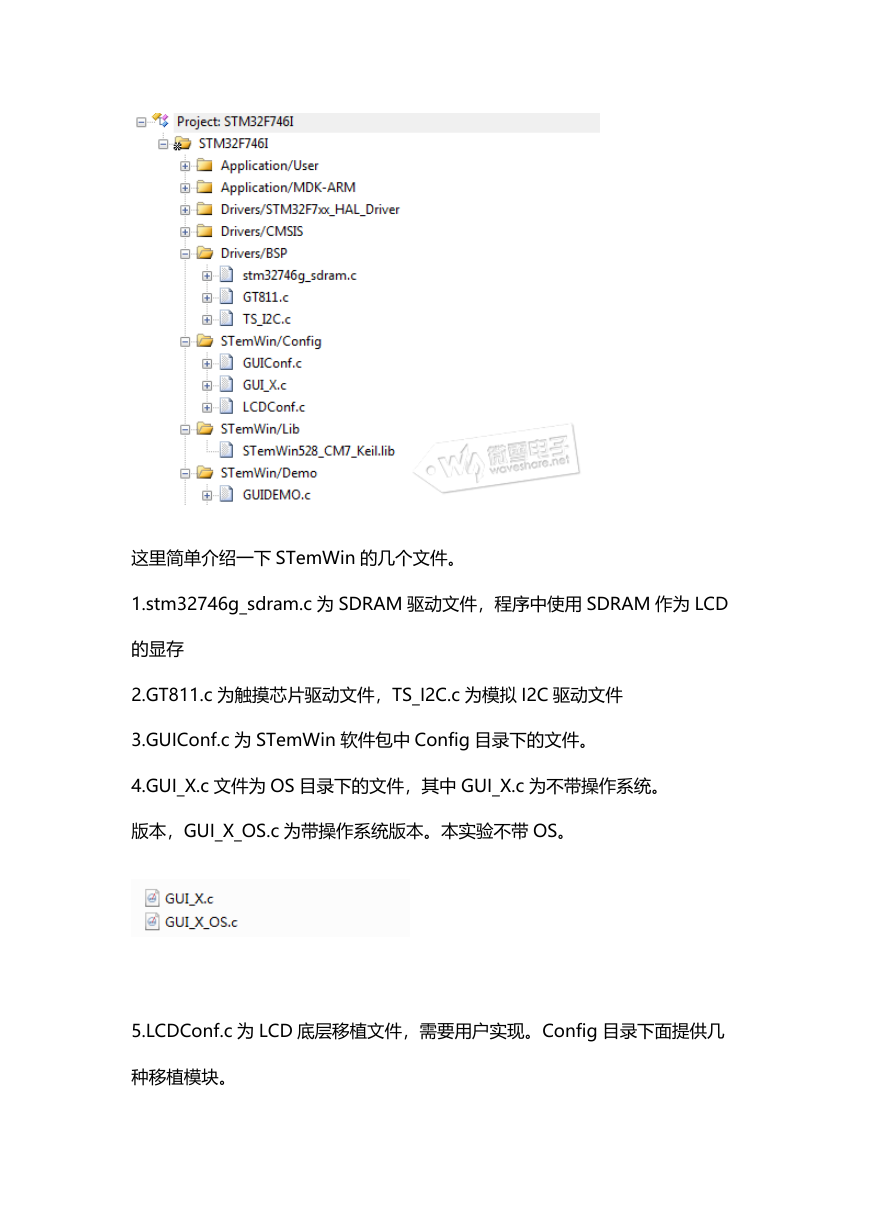

这里简单介绍一下 STemWin 的几个文件。 1.stm32746g_sdram.c 为 SDRAM 驱动文件，程序中使用 SDRAM 作为 LCD 的显存 2.GT811.c 为触摸芯片驱动文件，TS_I2C.c 为模拟 I2C 驱动文件 3.GUIConf.c 为 STemWin 软件包中 Config 目录下的文件。 4.GUI_X.c 文件为 OS 目录下的文件，其中 GUI_X.c 为不带操作系统。版本，GUI_X_OS.c 为带操作系统版本。本实验不带 OS。 5.LCDConf.c 为 LCD 底层移植文件，需要用户实现。Config 目录下面提供几种移植模块。

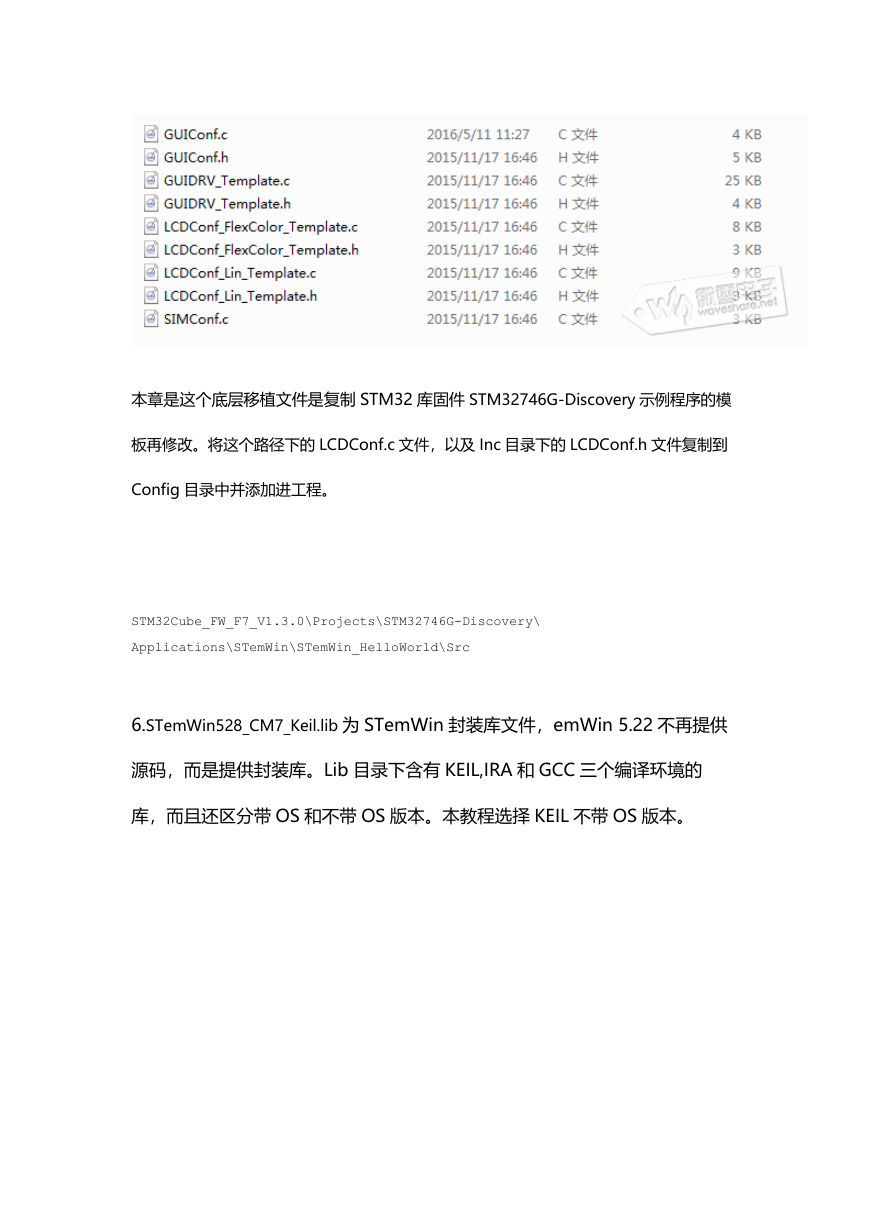

本章是这个底层移植文件是复制 STM32 库固件 STM32746G-Discovery 示例程序的模板再修改。将这个路径下的 LCDConf.c 文件，以及 Inc 目录下的 LCDConf.h 文件复制到 Config 目录中并添加进工程。 STM32Cube_FW_F7_V1.3.0\Projects\STM32746G-Discovery\ Applications\STemWin\STemWin_HelloWorld\Src 6.STemWin528_CM7_Keil.lib 为 STemWin 封装库文件，emWin 5.22 不再提供源码，而是提供封装库。Lib 目录下含有 KEIL,IRA 和 GCC 三个编译环境的库，而且还区分带 OS 和不带 OS 版本。本教程选择 KEIL 不带 OS 版本。

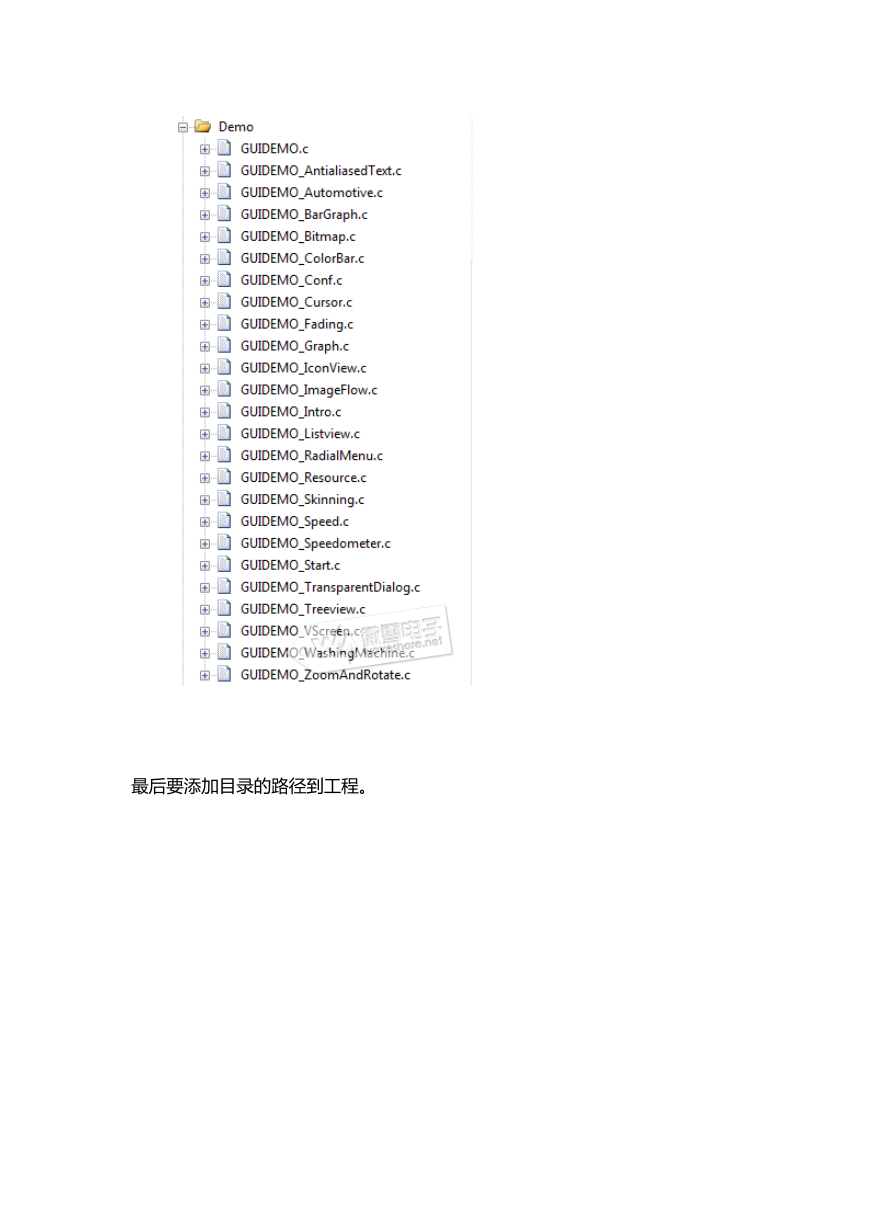

7.Demo 程序里面包含很多显示程序，为 STemWin 的示例程序，展示 STemWin 的各种控件的功能。直接复制固件库 STM32756G_EVAL 的 STemWin Demo 程序路径如下： STM32Cube_FW_F7_V1.3.0\Projects\STM32756G_EVAL\Applications\STemWin\STemWin_Sampl eDemo

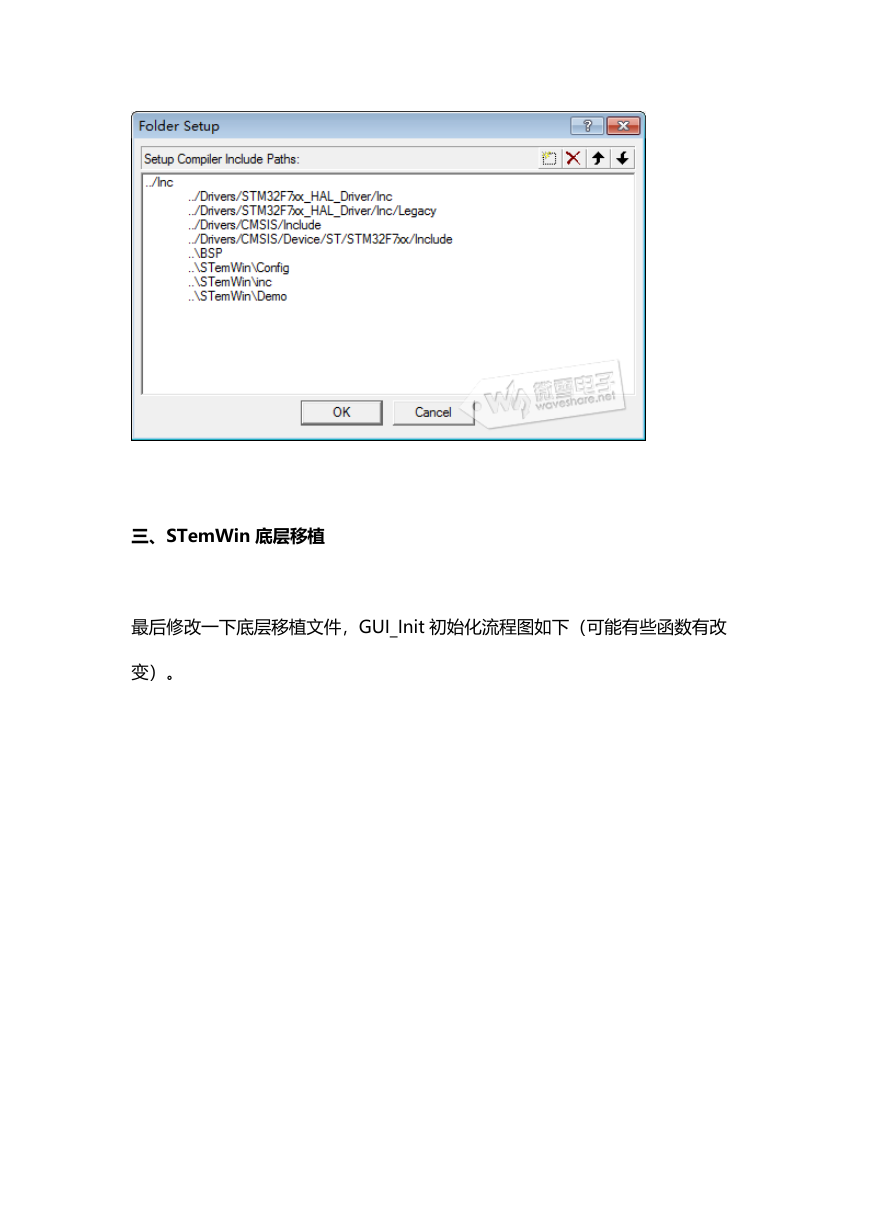

最后要添加目录的路径到工程。

三、STemWin 底层移植最后修改一下底层移植文件，GUI_Init 初始化流程图如下（可能有些函数有改变）。
