数据结构课程设计报告-仓库管理系统.doc

发布时间：2022-05-29 发布人：admin 分类：说明书 资料大小：0.15M 资料格式：doc 举报 版权申诉
第1页 / 共24页
第2页 / 共24页
第3页 / 共24页
第4页 / 共24页
第5页 / 共24页
第6页 / 共24页
第7页 / 共24页
第8页 / 共24页
资料共24页，剩余部分请下载后查看

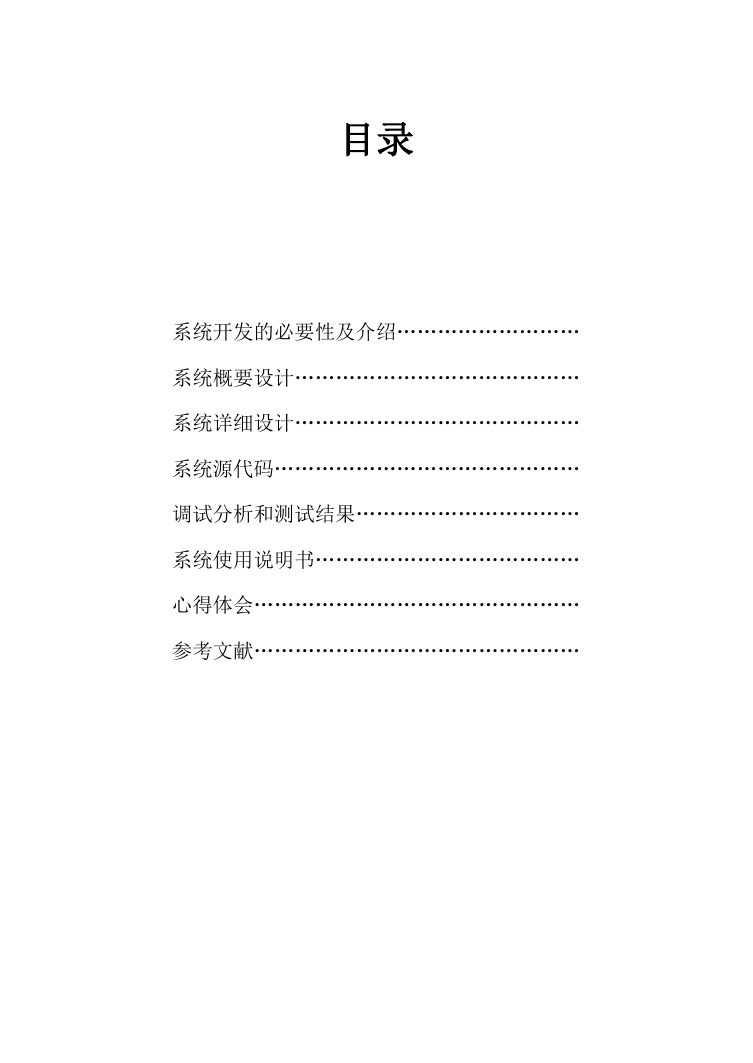

    目录 系统开发的必要性及介绍……………………… 系统概要设计…………………………………… 系统详细设计…………………………………… 系统源代码……………………………………… 调试分析和测试结果…………………………… 系统使用说明书………………………………… 心得体会………………………………………… 参考文献…………………………………………

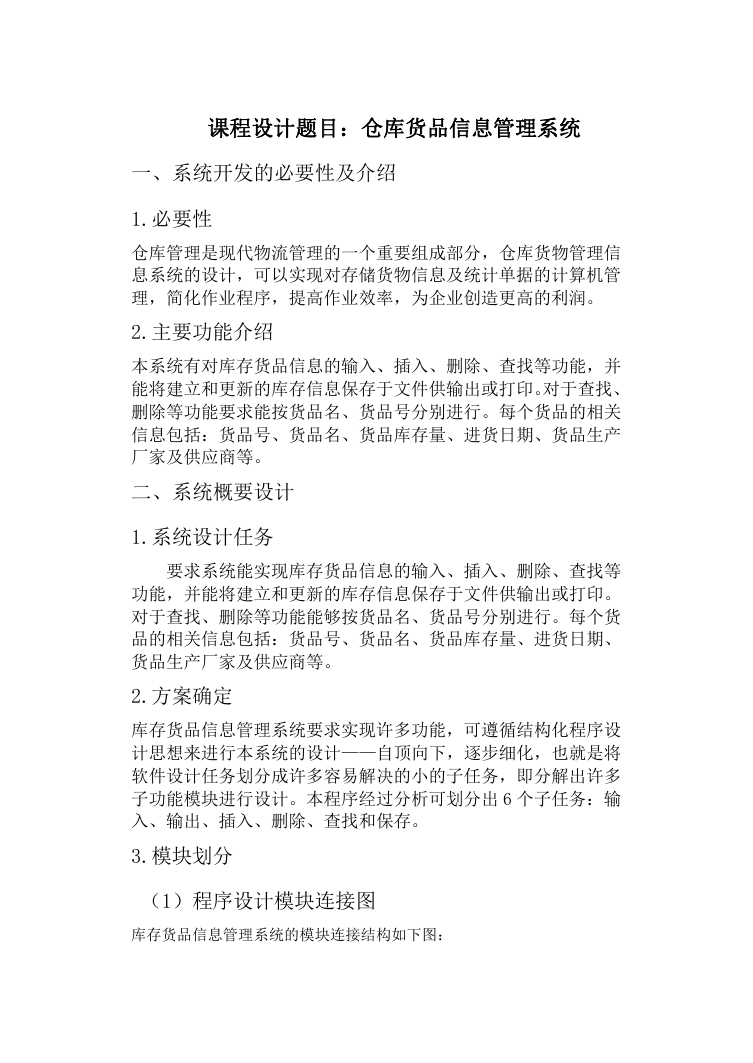

    课程设计题目：仓库货品信息管理系统 一、系统开发的必要性及介绍 1.必要性 仓库管理是现代物流管理的一个重要组成部分，仓库货物管理信 息系统的设计，可以实现对存储货物信息及统计单据的计算机管 理，简化作业程序，提高作业效率，为企业创造更高的利润。 2.主要功能介绍 本系统有对库存货品信息的输入、插入、删除、查找等功能，并 能将建立和更新的库存信息保存于文件供输出或打印。对于查找、 删除等功能要求能按货品名、货品号分别进行。每个货品的相关 信息包括：货品号、货品名、货品库存量、进货日期、货品生产 厂家及供应商等。 二、系统概要设计 1.系统设计任务 要求系统能实现库存货品信息的输入、插入、删除、查找等 功能，并能将建立和更新的库存信息保存于文件供输出或打印。 对于查找、删除等功能能够按货品名、货品号分别进行。每个货 品的相关信息包括：货品号、货品名、货品库存量、进货日期、 货品生产厂家及供应商等。 2.方案确定 库存货品信息管理系统要求实现许多功能，可遵循结构化程序设 计思想来进行本系统的设计——自顶向下，逐步细化，也就是将 软件设计任务划分成许多容易解决的小的子任务，即分解出许多 子功能模块进行设计。本程序经过分析可划分出 6 个子任务：输 入、输出、插入、删除、查找和保存。 3.模块划分 （1）程序设计模块连接图 库存货品信息管理系统的模块连接结构如下图：
    仓库货品信息管理系统 主程序模块 输 入 模 块 输 出 模 块 插 入 模 块 删 除 模 块 查 找 模 块 保 存 模 块 载 入 模 块 4.环境要求 硬件：PC 机 软件：电脑安装有 TC 集成环境 三、系统详细设计 1．数据结构设计 （1）数据结构的选择 选取动态数据结构，本系统是通过双向链表来完成的。 动态存储分配与释放： 申请存储空间函数 malloc( ) 函数首部原型为 void * malloc(unsigned int size) 释放存储空间函数 free( ) 函数首部原型为 void free(void*p) 动态数据结构——双向链表

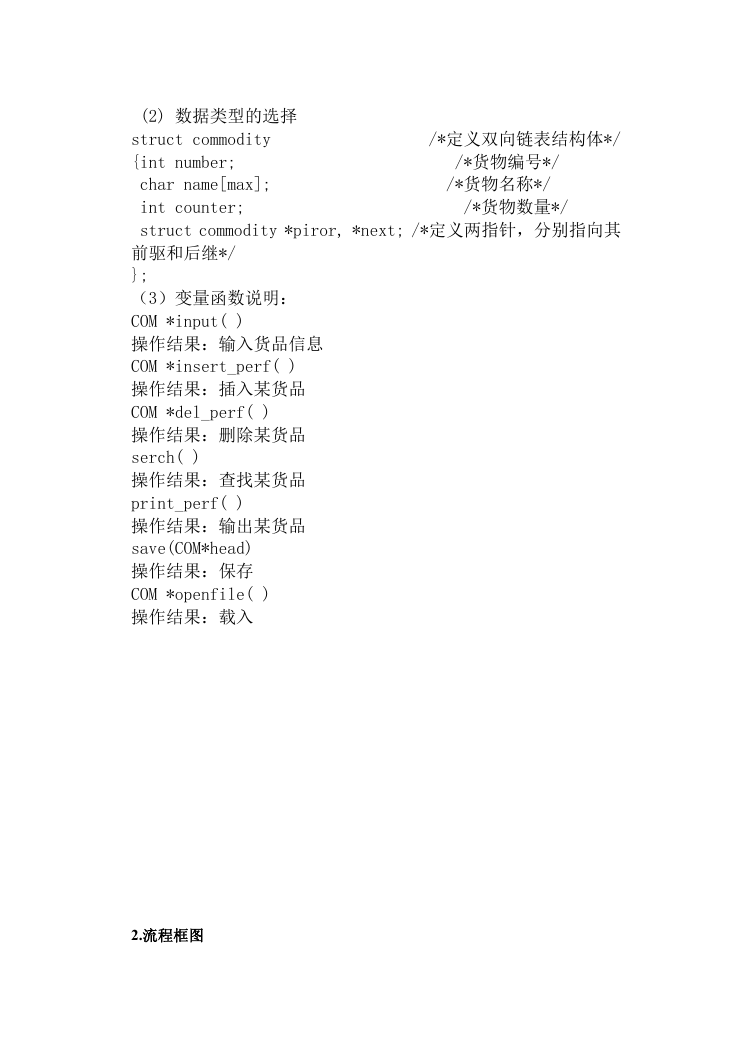

    (2) 数据类型的选择 struct commodity {int number; /*定义双向链表结构体*/ /*货物编号*/ char name[max]; int counter; struct commodity *piror, *next; /*定义两指针，分别指向其 /*货物名称*/ /*货物数量*/ 前驱和后继*/ }; （3）变量函数说明： COM *input( ) 操作结果：输入货品信息 COM *insert_perf( ) 操作结果：插入某货品 COM *del_perf( ) 操作结果：删除某货品 serch( ) 操作结果：查找某货品 print_perf( ) 操作结果：输出某货品 save(COM*head) 操作结果：保存 COM *openfile( ) 操作结果：载入 2.流程框图

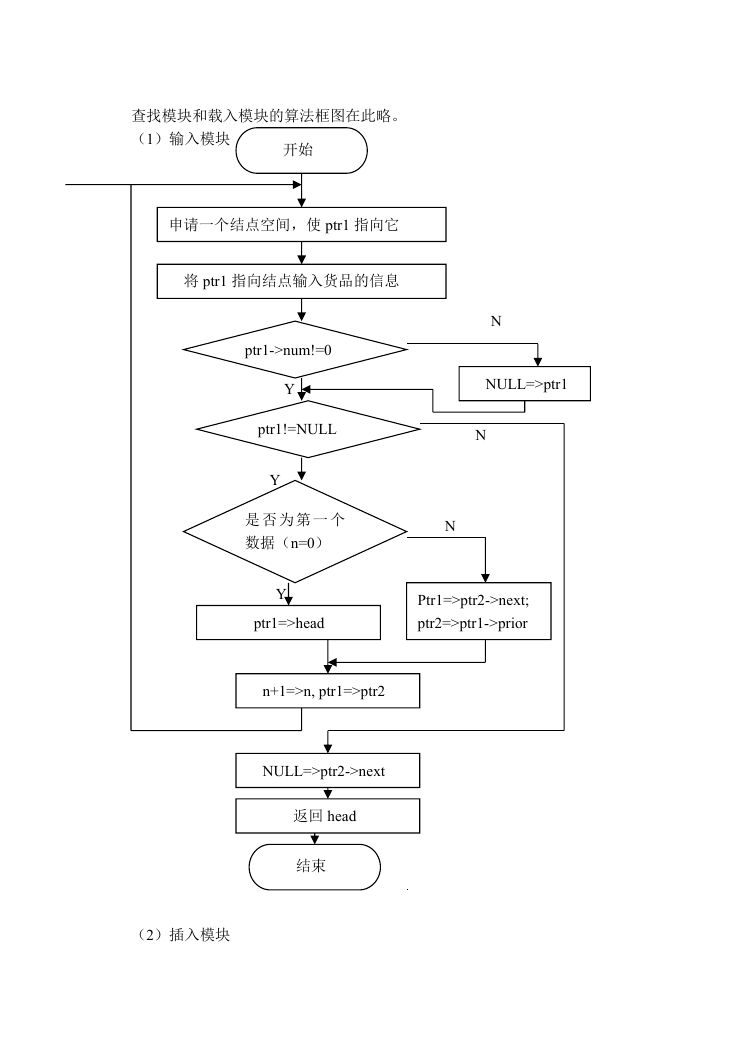

    查找模块和载入模块的算法框图在此略。 （1）输入模块 开始 申请一个结点空间，使 ptr1 指向它 将 ptr1 指向结点输入货品的信息 N NULL=>ptr1 N N Ptr1=>ptr2->next; ptr2=>ptr1->prior Y ptr1->num!=0 Y ptr1!=NULL Y 是 否 为 第 一 个 数据（n=0） Y ptr1=>head n+1=>n, ptr1=>ptr2 NULL=>ptr2->next 返回 head 结束 （2）插入模块

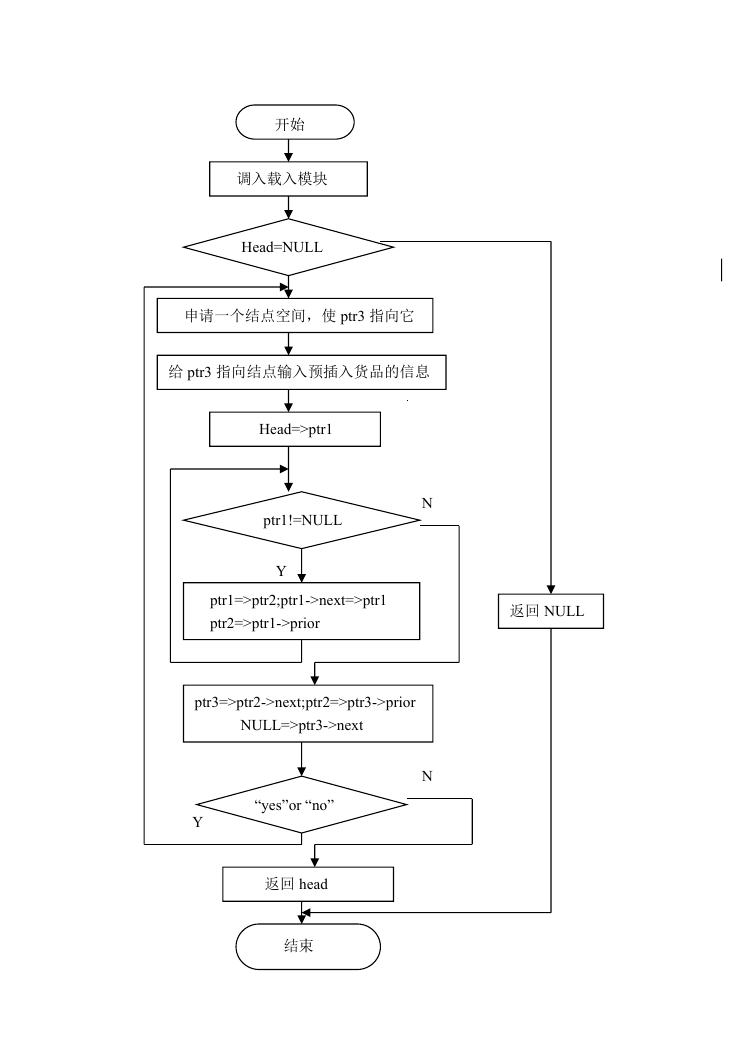

    开始 调入载入模块 Head=NULL 申请一个结点空间，使 ptr3 指向它 给 ptr3 指向结点输入预插入货品的信息 Head=>ptr1 ptr1!=NULL Y ptr1=>ptr2;ptr1->next=>ptr1 ptr2=>ptr1->prior ptr3=>ptr2->next;ptr2=>ptr3->prior NULL=>ptr3->next N N “yes”or “no” Y 返回 head 结束 返回 NULL

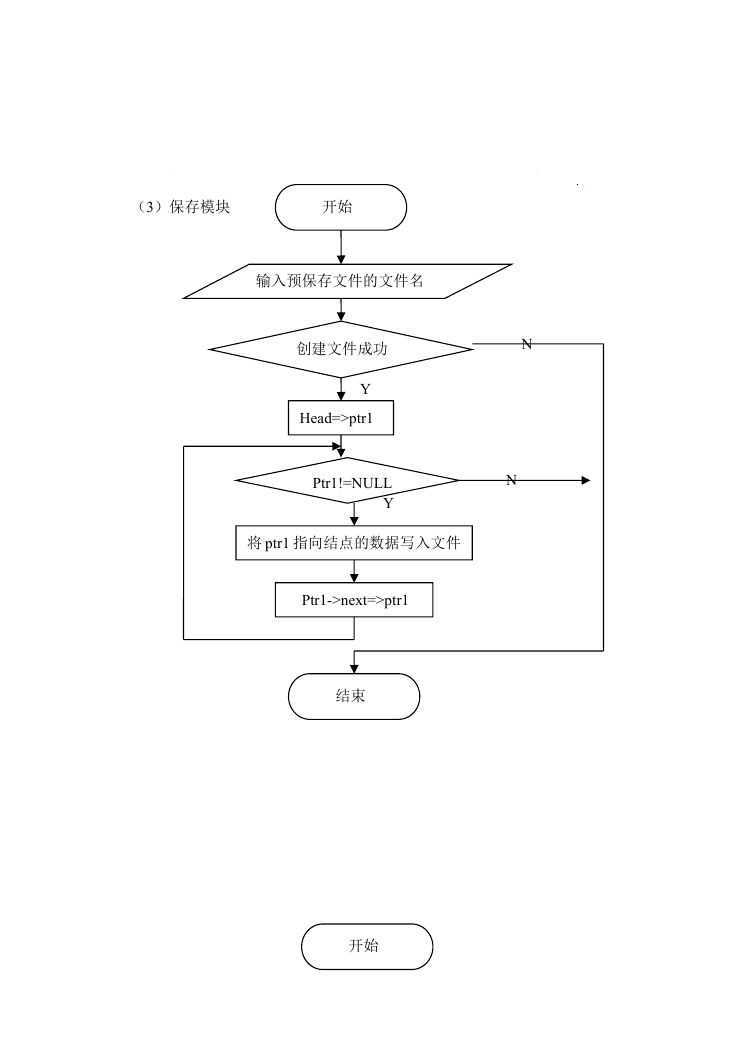

    （3）保存模块 开始 输入预保存文件的文件名 创建文件成功 Y Head=>ptr1 Ptr1!=NULL Y N N 将 ptr1 指向结点的数据写入文件 Ptr1->next=>ptr1 结束 开始

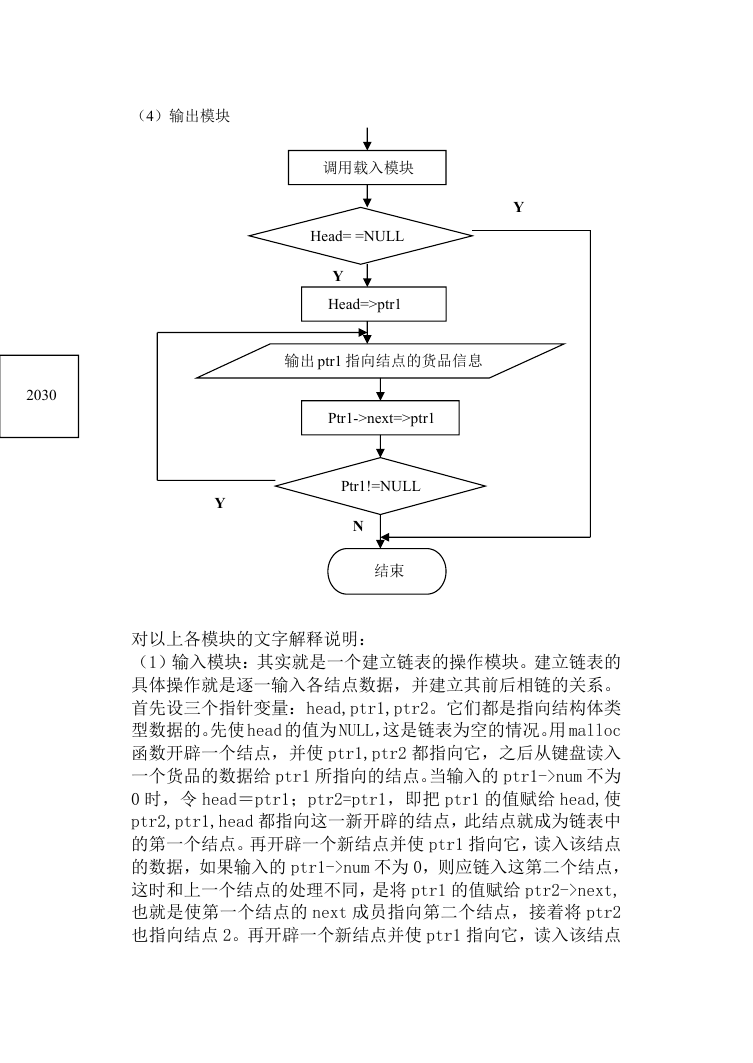

    （4）输出模块 调用载入模块 Head= =NULL Y Head=>ptr1 Y 输出 ptr1 指向结点的货品信息 2030 Y Ptr1->next=>ptr1 N Ptr1!=NULL N 结束 对以上各模块的文字解释说明： （1）输入模块：其实就是一个建立链表的操作模块。建立链表的 具体操作就是逐一输入各结点数据，并建立其前后相链的关系。 首先设三个指针变量：head,ptr1,ptr2。它们都是指向结构体类 型数据的。先使 head 的值为 NULL，这是链表为空的情况。用 malloc 函数开辟一个结点，并使 ptr1,ptr2 都指向它，之后从键盘读入 一个货品的数据给 ptr1 所指向的结点。当输入的 ptr1->num 不为 0 时，令 head＝ptr1；ptr2=ptr1，即把 ptr1 的值赋给 head,使 ptr2,ptr1,head 都指向这一新开辟的结点，此结点就成为链表中 的第一个结点。再开辟一个新结点并使 ptr1 指向它，读入该结点 的数据，如果输入的 ptr1->num 不为 0，则应链入这第二个结点， 这时和上一个结点的处理不同，是将 ptr1 的值赋给 ptr2->next, 也就是使第一个结点的 next 成员指向第二个结点，接着将 ptr2 也指向结点 2。再开辟一个新结点并使 ptr1 指向它，读入该结点
