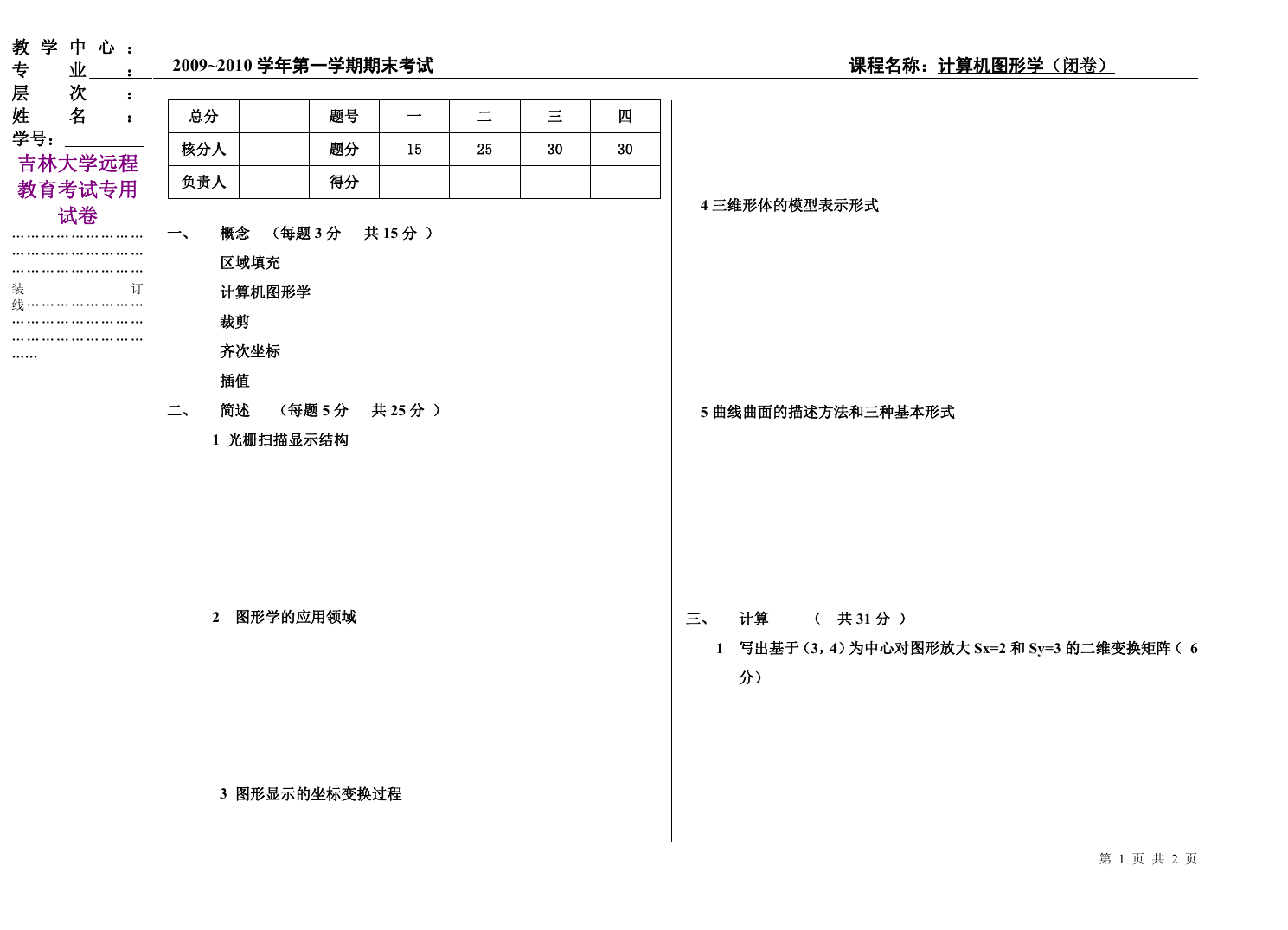

业 次 名 教 学 中 心 ： ： 专 层 ： 姓 ： 学号： 吉林大学远程 教育考试专用 试卷 … … … … … … … … … … … … … … … … … … … … … … … … … … … 装 订 线 … … … … … … … … … … … … … … … … … … … … … … … … … … …… 2009~2010 学年第一学期期末考试 课程名称：计算机图形学（闭卷） 总分 核分人 负责人 题号 题分 得分 一 15 二 25 三 30 四 30 一、 概念 （每题 3 分 共 15 分 ） 4 三维形体的模型表示形式 区域填充 计算机图形学 裁剪 齐次坐标 插值 二、 简述 （每题 5 分 共 25 分 ） 1 光栅扫描显示结构 5 曲线曲面的描述方法和三种基本形式 2 图形学的应用领域 三、 计算 （ 共 31 分 ） 1 写出基于（3，4）为中心对图形放大 Sx=2 和 Sy=3 的二维变换矩阵（ 6 分） 3 图形显示的坐标变换过程 第 1 页 共 2 页 

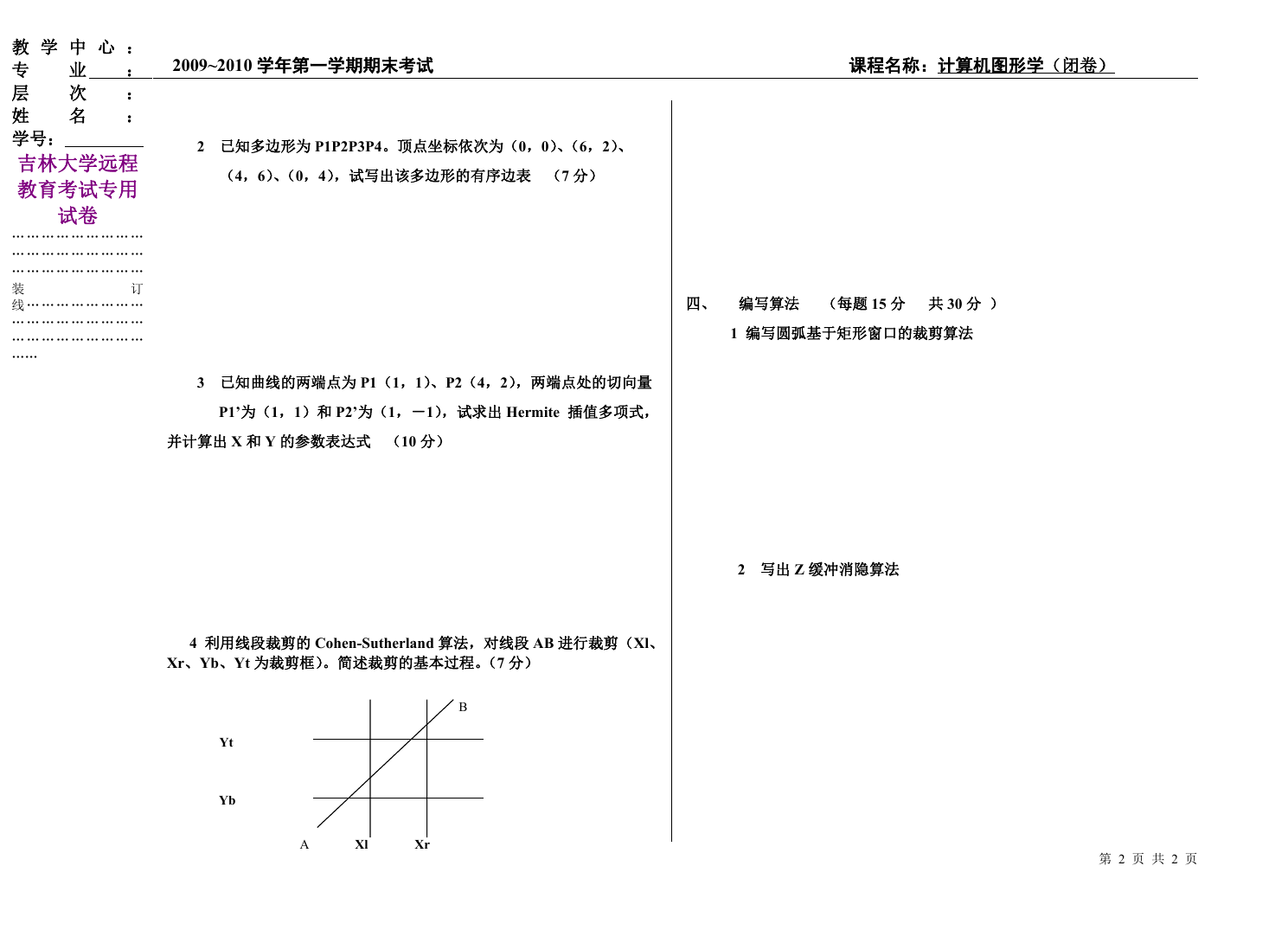

业 次 名 教 学 中 心 ： ： 专 层 ： 姓 ： 学号： 吉林大学远程 教育考试专用 试卷 … … … … … … … … … … … … … … … … … … … … … … … … … … … 装 订 线 … … … … … … … … … … … … … … … … … … … … … … … … … … …… 2009~2010 学年第一学期期末考试 课程名称：计算机图形学（闭卷） 2 已知多边形为 P1P2P3P4。顶点坐标依次为（0，0）、（6，2）、 （4，6）、（0，4），试写出该多边形的有序边表 （7 分） 四、 编写算法 （每题 15 分 共 30 分 ） 1 编写圆弧基于矩形窗口的裁剪算法 2 写出 Z 缓冲消隐算法 3 已知曲线的两端点为 P1（1，1）、P2（4，2），两端点处的切向量 P1’为（1，1）和 P2’为（1，－1），试求出 Hermite 插值多项式， 并计算出 X 和 Y 的参数表达式 （10 分） 4 利用线段裁剪的 Cohen-Sutherland 算法，对线段 AB 进行裁剪（Xl、 Xr、Yb、Yt 为裁剪框）。简述裁剪的基本过程。（7 分） B Yt Yb A Xl Xr 第 2 页 共 2 页
