Matlab App 设计

第1章 MATLAB App Desinger教程

1.1 如何使用AppDesigner进行的简单的GUI设计

1.1.1 使用App Desinger的条件是什么

1.1.2 App Designer有什么主要的特点

1.1.3 如何使用AppDesinger进行简单的GUI布局

1.1.4 如何修改App Designer控件的名字

1.1.5 如何给App类添加属性

1.1.6 如何设置GUI控件的初值

1.1.7 如何给控件添加callback

1.2 详解App Designer生成的代码

1.2.1 App属性声明的语法为什么和以前的不一样

1.2.2 App的构造函数中做了哪些事情

1.2.3 App的析构函数在何时被调用

1.2.4 如何得到AppDesigner生成的代码

1.3 如何使用Gauge,Knob,Lamp,和Toggle Switch

1.3.1 Gauge,Knob,Lamp和Toggle Switch在GUI中有什么用处

1.3.2 如何利用Gauge,Knob,Lamp和Toggle Switch设计一个简单的APP

1.3.3 如何用Knob控制Gauge,用Toggle Switch 控制Lamp

1.4 App Designer和硬件结合实例

1.4.1 如何使用MATLAB Arduino Support Package

1.4.2 如何利用App Designer给Arduino设计Dashboard(控制台)

1.4.3 如何给Arduino连线

1.4.4 如何编写Dashboard的callback

1.5 MATLAB App Designer和MVC

1.5.1 简单回顾什么是MVC模式

1.5.2 先设计取款机的Model类

1.5.3 用App Designer布局View

1.5.4 给View添加Controller

1.5.5 启动MVC

1.5.6 App Designer + MVC 流程回顾

1.6 从App Designer的局限性谈MATLAB的图形系统

作者简介

blue 更多MATLAB中文论坛技术文章

MATLAB 中⽂论坛技术专栏系列 MATLAB App Designer 教程 MATLAB 中⽂论坛出品

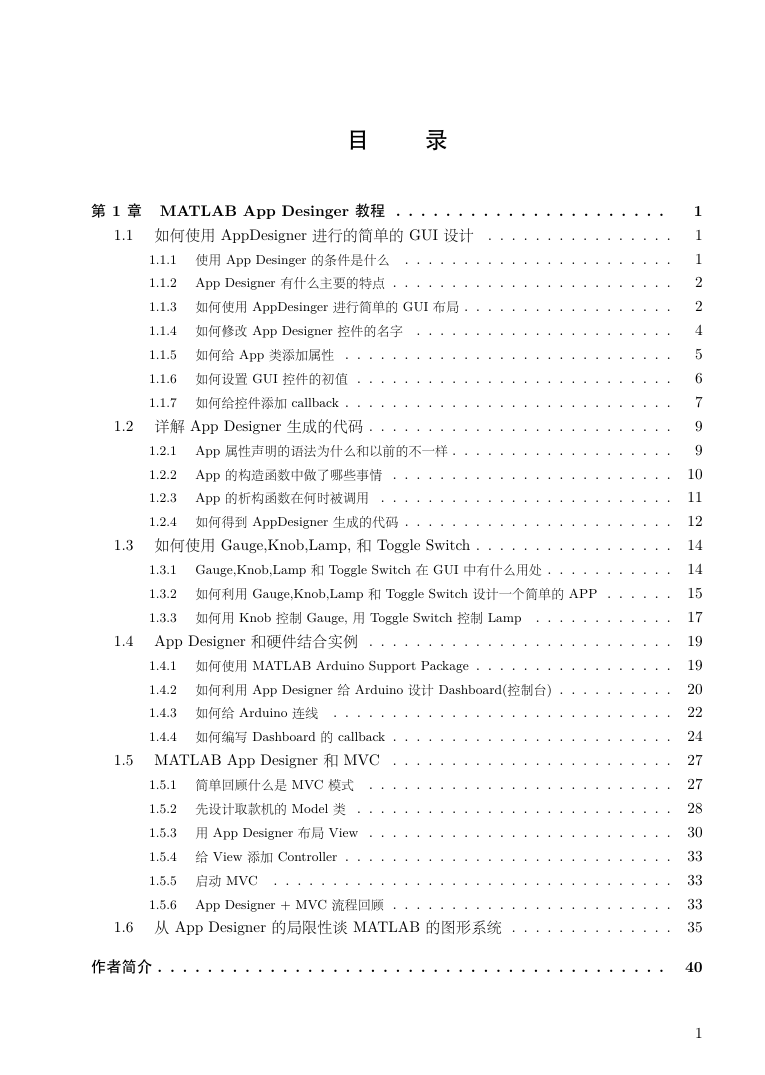

目录第 1 章 MATLAB App Desinger 教程 . . . . . . . . . . . . . . . . . . . . . . 1.1 如何使⽤ AppDesigner 进⾏的简单的 GUI 设计 . . . . . . . . . . . . . . . . 1.1.1 使⽤ App Desinger 的条件是什么 . . . . . . . . . . . . . . . . . . . . . . . 1.1.2 App Designer 有什么主要的特点 . . . . . . . . . . . . . . . . . . . . . . . . 1.1.3 如何使⽤ AppDesinger 进⾏简单的 GUI 布局 . . . . . . . . . . . . . . . . . . 1.1.4 如何修改 App Designer 控件的名字 . . . . . . . . . . . . . . . . . . . . . . 1.1.5 如何给 App 类添加属性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1.6 如何设置 GUI 控件的初值 . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1.7 如何给控件添加 callback . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2 详解 App Designer ⽣成的代码 . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2.1 App 属性声明的语法为什么和以前的不⼀样 . . . . . . . . . . . . . . . . . . . 1.2.2 App 的构造函数中做了哪些事情 . . . . . . . . . . . . . . . . . . . . . . . . 1.2.3 App 的析构函数在何时被调⽤ . . . . . . . . . . . . . . . . . . . . . . . . . 1.2.4 如何得到 AppDesigner ⽣成的代码 . . . . . . . . . . . . . . . . . . . . . . . 1.3 如何使⽤ Gauge,Knob,Lamp, 和 Toggle Switch . . . . . . . . . . . . . . . . . 1.3.1 Gauge,Knob,Lamp 和 Toggle Switch 在 GUI 中有什么⽤处 . . . . . . . . . . . 1.3.2 如何利⽤ Gauge,Knob,Lamp 和 Toggle Switch 设计⼀个简单的 APP . . . . . . 1.3.3 如何⽤ Knob 控制 Gauge, ⽤ Toggle Switch 控制 Lamp . . . . . . . . . . . . 1.4 App Designer 和硬件结合实例 . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4.1 如何使⽤ MATLAB Arduino Support Package . . . . . . . . . . . . . . . . . 1.4.2 如何利⽤ App Designer 给 Arduino 设计 Dashboard(控制台) . . . . . . . . . . 1.4.3 如何给 Arduino 连线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4.4 如何编写 Dashboard 的 callback . . . . . . . . . . . . . . . . . . . . . . . . 1.5 MATLAB App Designer 和 MVC . . . . . . . . . . . . . . . . . . . . . . . . 1.5.1 简单回顾什么是 MVC 模式 . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.2 先设计取款机的 Model 类 . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.3 ⽤ App Designer 布局 View . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.4 给 View 添加 Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.5 启动 MVC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.6 App Designer + MVC 流程回顾 . . . . . . . . . . . . . . . . . . . . . . . . 1.6 从 App Designer 的局限性谈 MATLAB 的图形系统 . . . . . . . . . . . . . . 1 1 1 2 2 4 5 6 7 9 9 10 11 12 14 14 15 17 19 19 20 22 24 27 27 28 30 33 33 33 35 作者简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 1

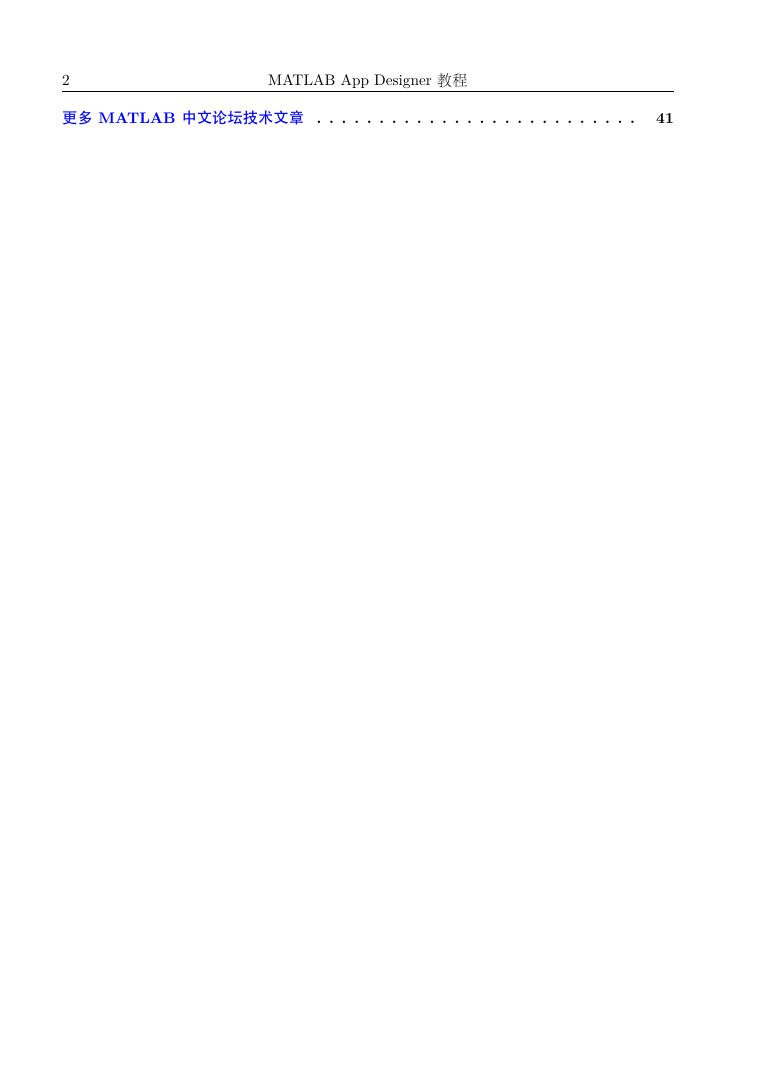

2 MATLAB App Designer 教程更多 MATLAB 中文论坛技术文章 . . . . . . . . . . . . . . . . . . . . . . . . . . 41

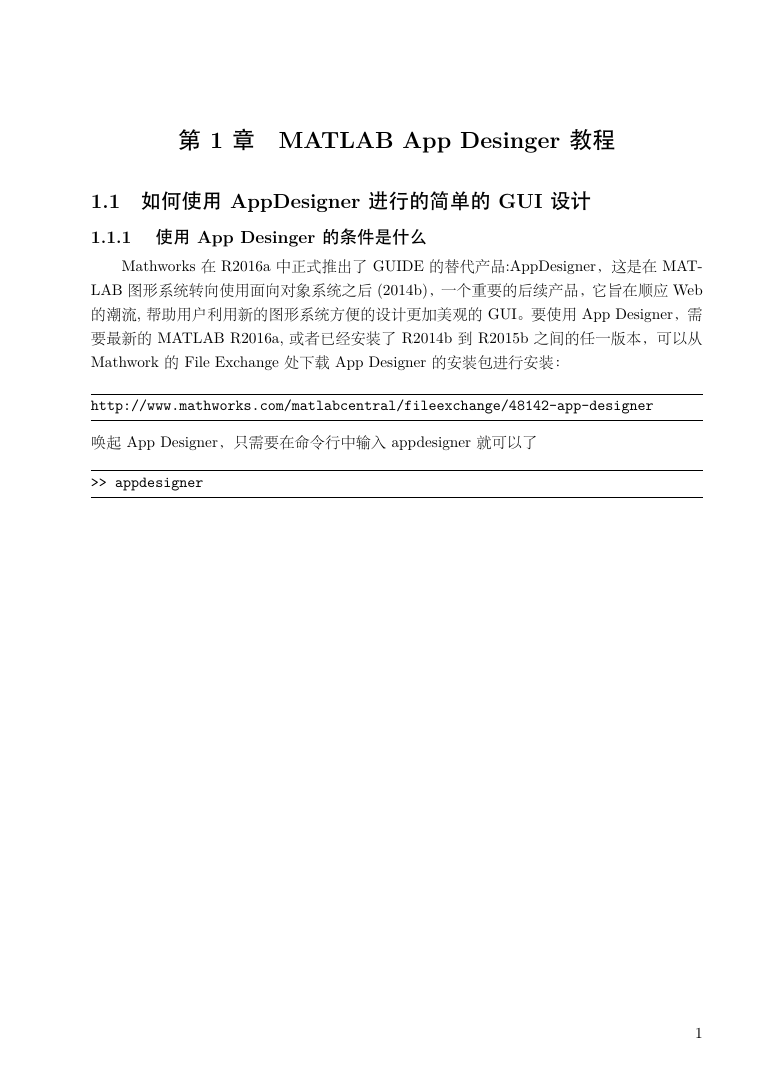

第 1 章 MATLAB App Desinger 教程 1.1 如何使用 AppDesigner 进行的简单的 GUI 设计 1.1.1 使用 App Desinger 的条件是什么 Mathworks 在 R2016a 中正式推出了 GUIDE 的替代产品:AppDesigner，这是在 MAT- LAB 图形系统转向使⽤⾯向对象系统之后 (2014b)，⼀个重要的后续产品，它旨在顺应 Web 的潮流, 帮助⽤户利⽤新的图形系统⽅便的设计更加美观的 GUI。要使⽤ App Designer，需要最新的 MATLAB R2016a, 或者已经安装了 R2014b 到 R2015b 之间的任⼀版本，可以从 Mathwork 的 File Exchange 处下载 App Designer 的安装包进⾏安装： http://www.mathworks.com/matlabcentral/fileexchange/48142-app-designer 唤起 App Designer，只需要在命令⾏中输⼊ appdesigner 就可以了 >> appdesigner 1

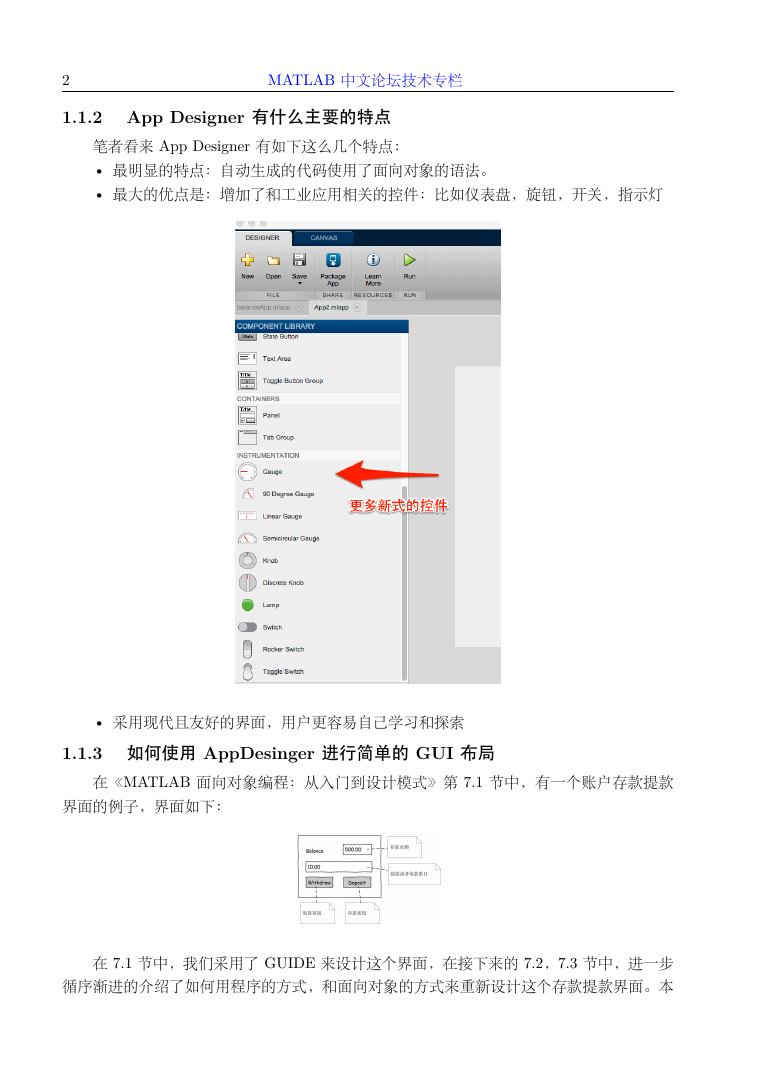

2 MATLAB 中⽂论坛技术专栏 1.1.2 App Designer 有什么主要的特点笔者看来 App Designer 有如下这么⼏个特点： • 最明显的特点：⾃动⽣成的代码使⽤了⾯向对象的语法。 • 最⼤的优点是：增加了和⼯业应⽤相关的控件：⽐如仪表盘，旋钮，开关，指⽰灯 • 采⽤现代且友好的界⾯，⽤户更容易⾃⼰学习和探索 1.1.3 如何使用 AppDesinger 进行简单的 GUI 布局在《MATLAB ⾯向对象编程：从⼊门到设计模式》第 7.1 节中，有⼀个账户存款提款界⾯的例⼦，界⾯如下：在 7.1 节中，我们采⽤了 GUIDE 来设计这个界⾯，在接下来的 7.2，7.3 节中，进⼀步循序渐进的介绍了如何⽤程序的⽅式，和⾯向对象的⽅式来重新设计这个存款提款界⾯。本

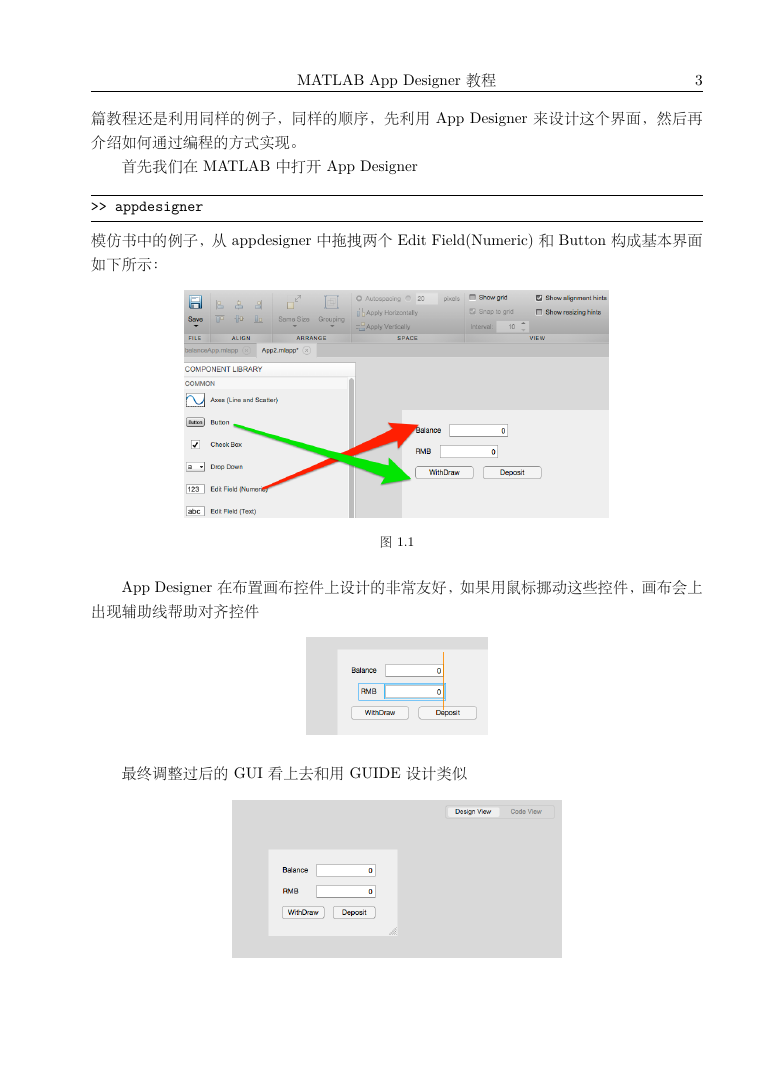

MATLAB App Designer 教程 3 篇教程还是利⽤同样的例⼦，同样的顺序，先利⽤ App Designer 来设计这个界⾯，然后再介绍如何通过编程的⽅式实现。⾸先我们在 MATLAB 中打开 App Designer >> appdesigner 模仿书中的例⼦，从 appdesigner 中拖拽两个 Edit Field(Numeric) 和 Button 构成基本界⾯如下所⽰：图 1.1 App Designer 在布置画布控件上设计的⾮常友好，如果⽤⿏标挪动这些控件，画布会上出现辅助线帮助对齐控件最终调整过后的 GUI 看上去和⽤ GUIDE 设计类似

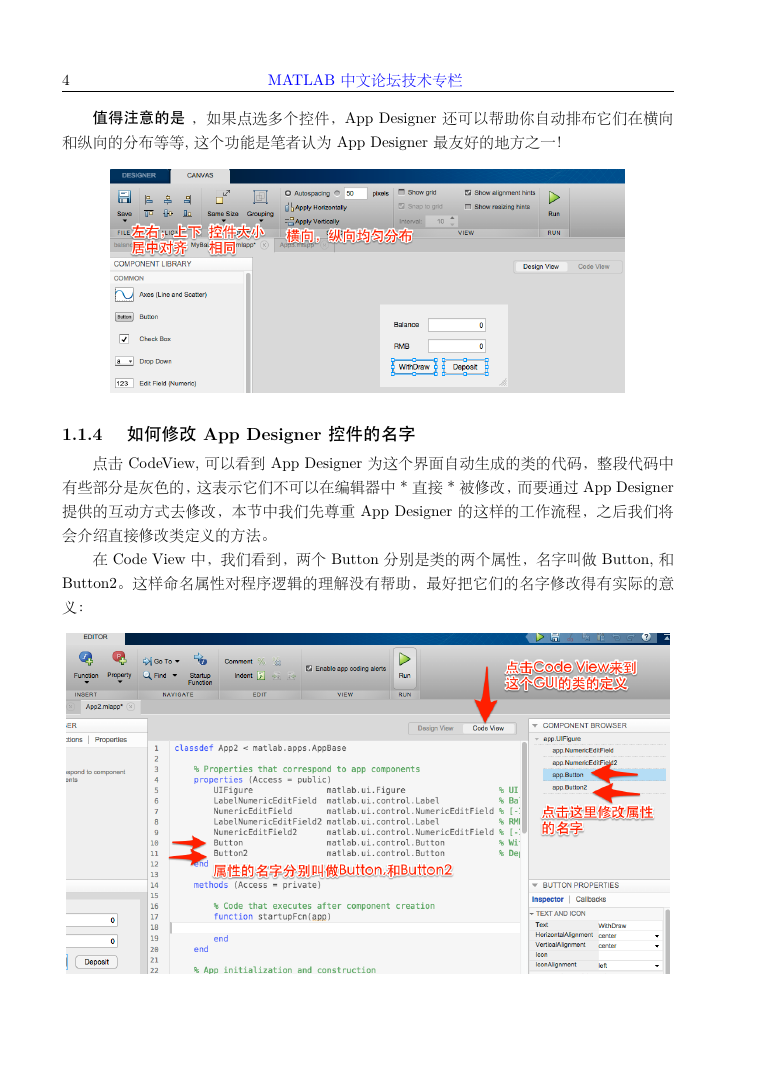

4 MATLAB 中⽂论坛技术专栏值得注意的是，如果点选多个控件，App Designer 还可以帮助你⾃动排布它们在横向和纵向的分布等等, 这个功能是笔者认为 App Designer 最友好的地⽅之⼀！ 1.1.4 如何修改 App Designer 控件的名字点击 CodeView, 可以看到 App Designer 为这个界⾯⾃动⽣成的类的代码，整段代码中有些部分是灰⾊的，这表⽰它们不可以在编辑器中 * 直接 * 被修改，⽽要通过 App Designer 提供的互动⽅式去修改，本节中我们先尊重 App Designer 的这样的⼯作流程，之后我们将会介绍直接修改类定义的⽅法。在 Code View 中，我们看到，两个 Button 分别是类的两个属性，名字叫做 Button, 和 Button2。这样命名属性对程序逻辑的理解没有帮助，最好把它们的名字修改得有实际的意义：
