全景图
TOP面
1
BOTTOM面

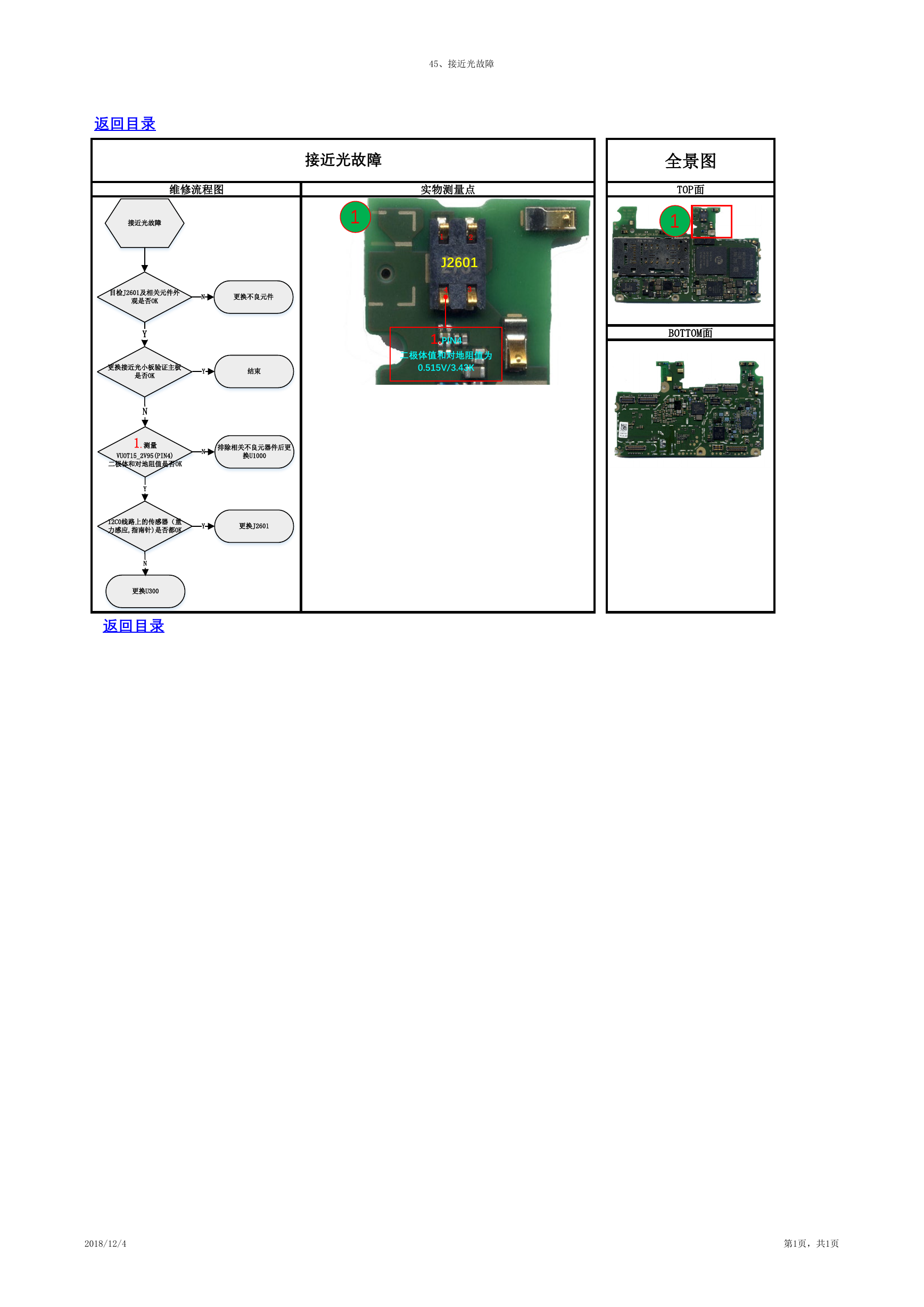

45、接近光故障
返回目录
接近光故障
维修流程图
实物测量点
接近光故障
1
1
2
J2601
4
3
1.PIN4
二极体值和对地阻值为
0.515V/3.43K
目检J2601及相关元件外
观是否OK
N
更换不良元件
Y
更换接近光小板验证主板
是否OK
N
1.测量
VUOT15_2V95(PIN4)
二极体和对地阻值是否OK
Y
I2C0线路上的传感器(重
力感应,指南针)是否都OK
Y
N
Y
结束
排除相关不良元器件后更
换U1000
更换J2601
N
更换U300
