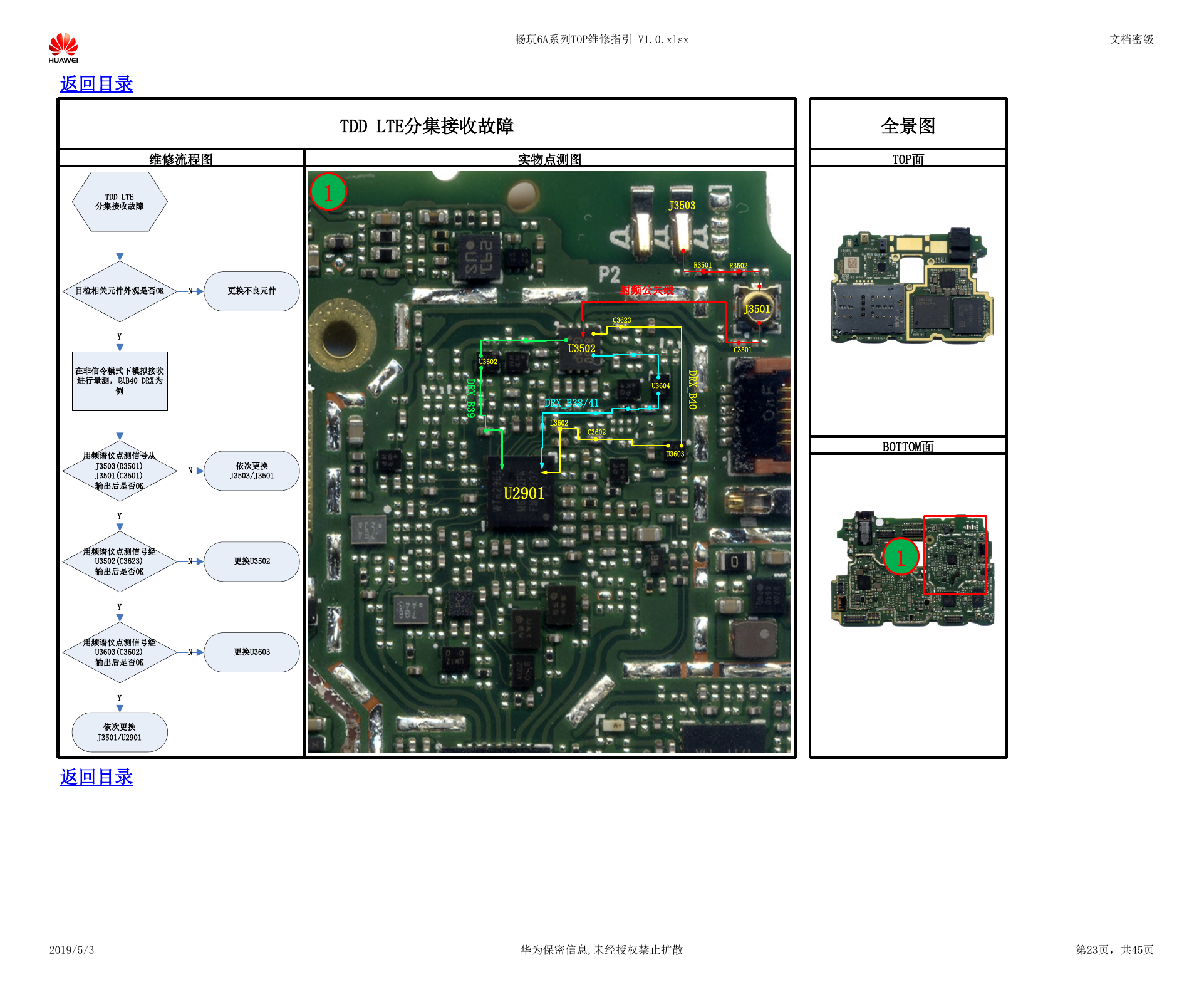

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 TDD LTE分集接收故障 维修流程图 实物点测图 全景图 TOP面 1 J3503 射频公共线 C3623 R3501 R3502 J3501 C3501 U3604 D R X _ B 4 0 U3603 U3602 D R X _ B 3 9 U3502 DRX_B38/41 L3602 C3602 U2901 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第23页，共45页 TDD LTE分集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B40 DRX为例用频谱仪点测信号从J3503(R3501)J3501(C3501)输出后是否OKY依次更换J3503/J3501NN用频谱仪点测信号经U3502(C3623)输出后是否OKNY更换U3502Y用频谱仪点测信号经U3603(C3602)输出后是否OK更换U3603依次更换J3501/U2901NY
