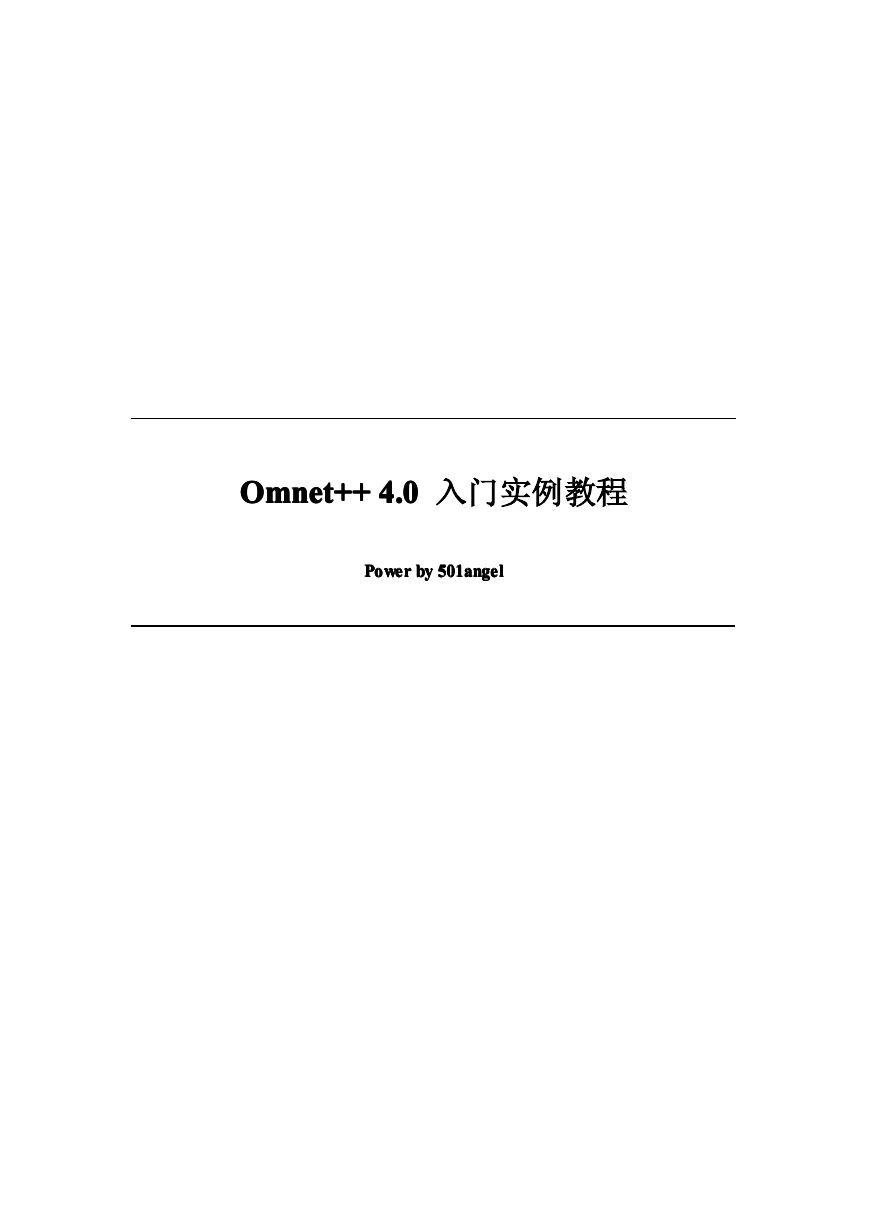

Omnet++ Omnet++ 4.04.04.04.0 入门实例教程 Omnet++ Omnet++ Power bybybyby 501angel Power 501angel Power 501angel Power 501angel

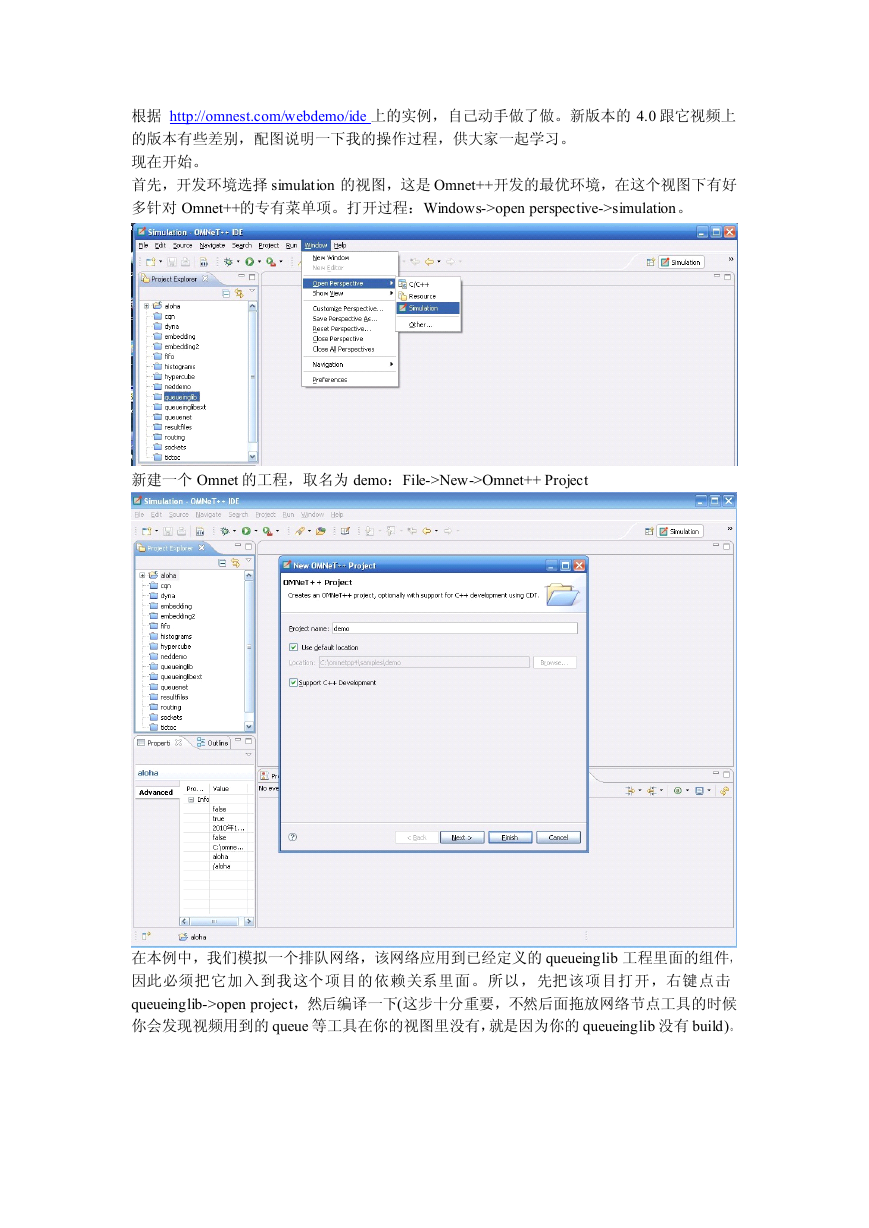

根据 http://omnest.com/webdemo/ide 上的实例，自己动手做了做。新版本的 4.0 跟它视频上的版本有些差别，配图说明一下我的操作过程，供大家一起学习。现在开始。首先，开发环境选择 simulation 的视图，这是 Omnet++开发的最优环境，在这个视图下有好多针对 Omnet++的专有菜单项。打开过程：Windows->open perspective->simulation。新建一个 Omnet 的工程，取名为 demo：File->New->Omnet++ Project 在本例中，我们模拟一个排队网络，该网络应用到已经定义的 queueinglib 工程里面的组件，因此必须把它加入到我这个项目的依赖关系里面。所以，先把该项目打开，右键点击 queueinglib->open project，然后编译一下(这步十分重要，不然后面拖放网络节点工具的时候你会发现视频用到的 queue 等工具在你的视图里没有，就是因为你的 queueinglib 没有 build)。

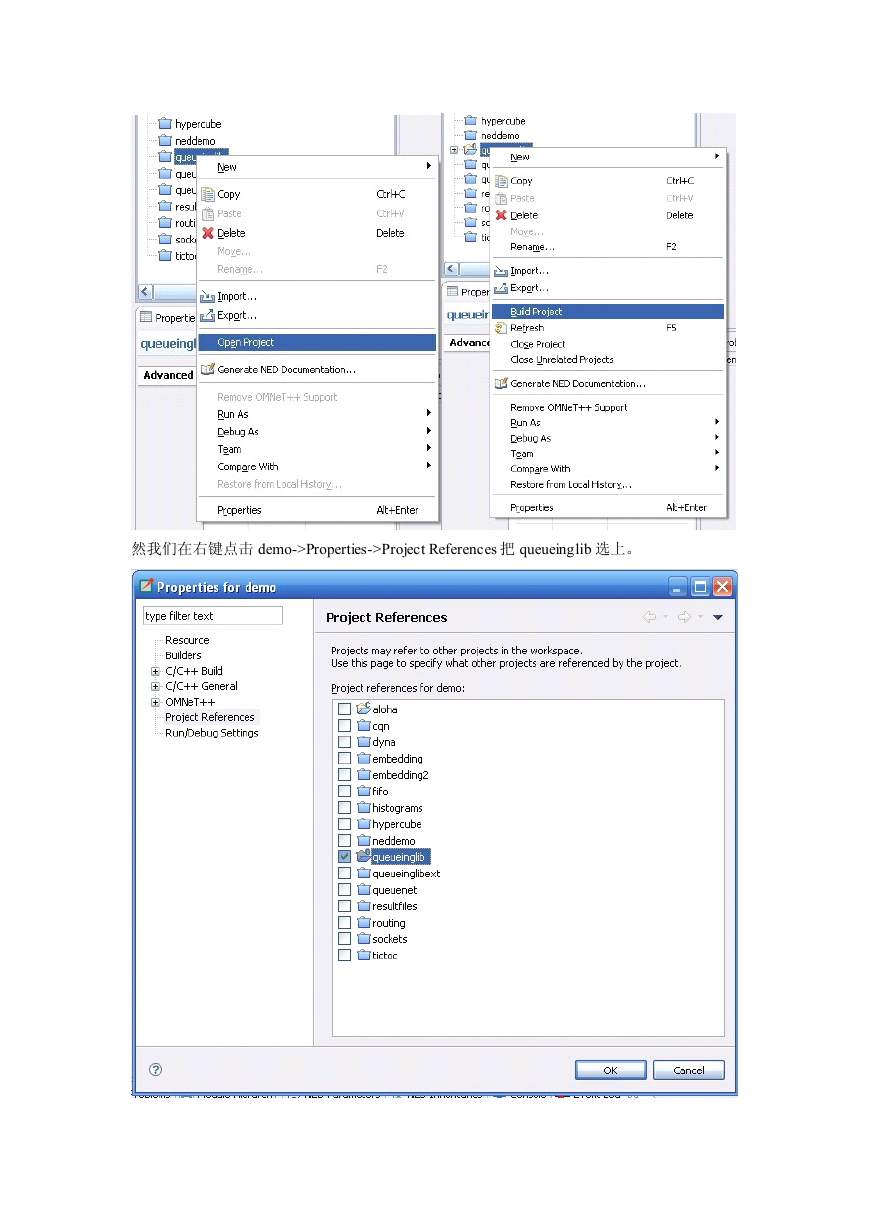

然我们在右键点击 demo->Properties->Project References 把 queueinglib 选上。

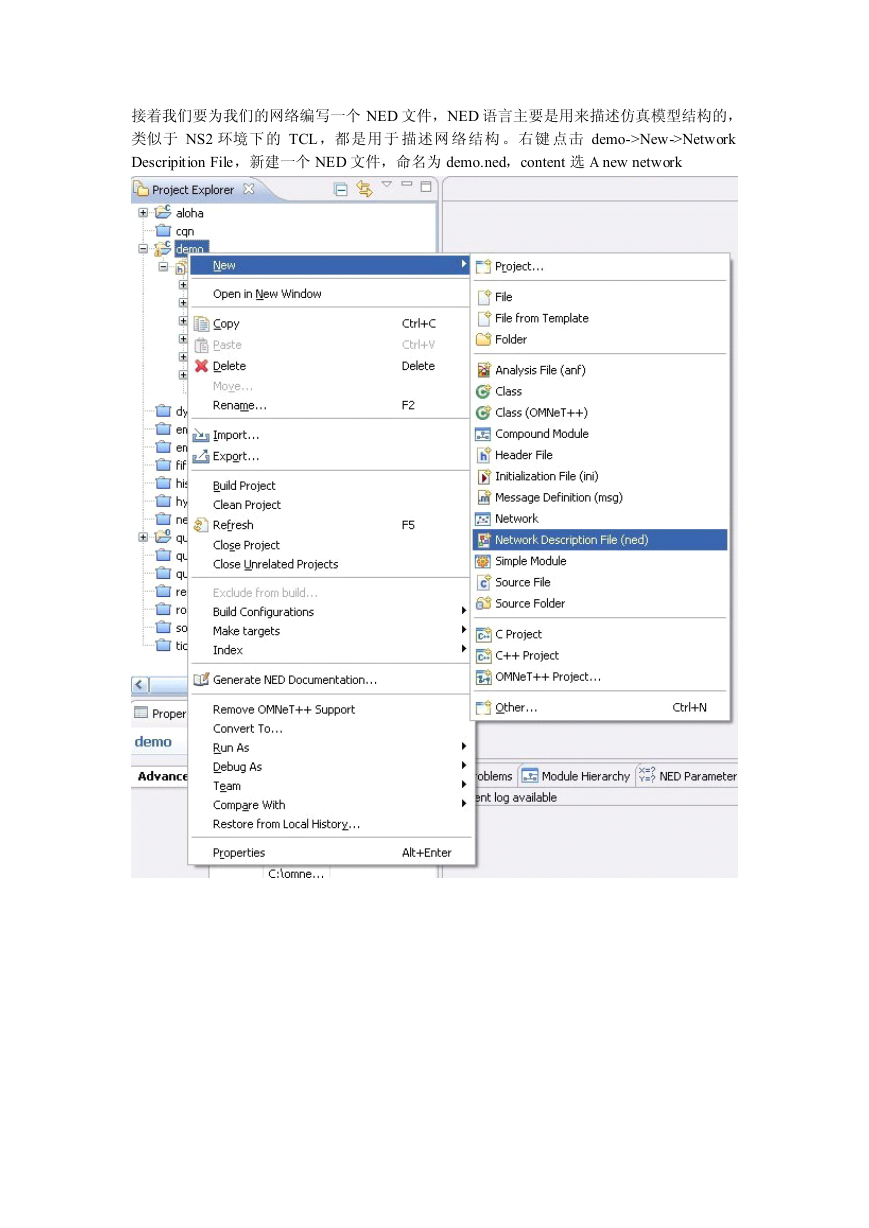

接着我们要为我们的网络编写一个 NED 文件，NED 语言主要是用来描述仿真模型结构的，类似于 NS2 环境下的 TCL ，都是用于描述网络结构。右键点击 demo->New->Network Descripition File，新建一个 NED 文件，命名为 demo.ned，content 选 A new network

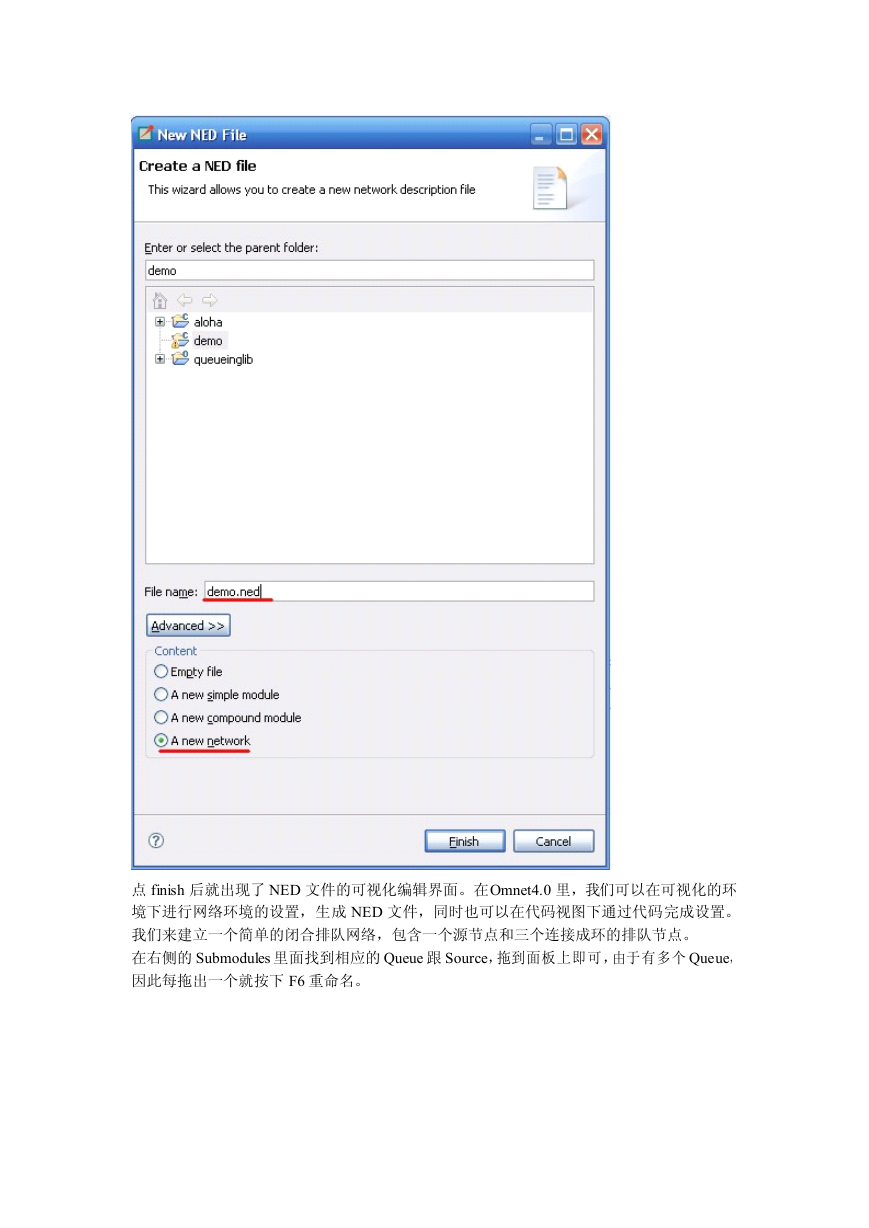

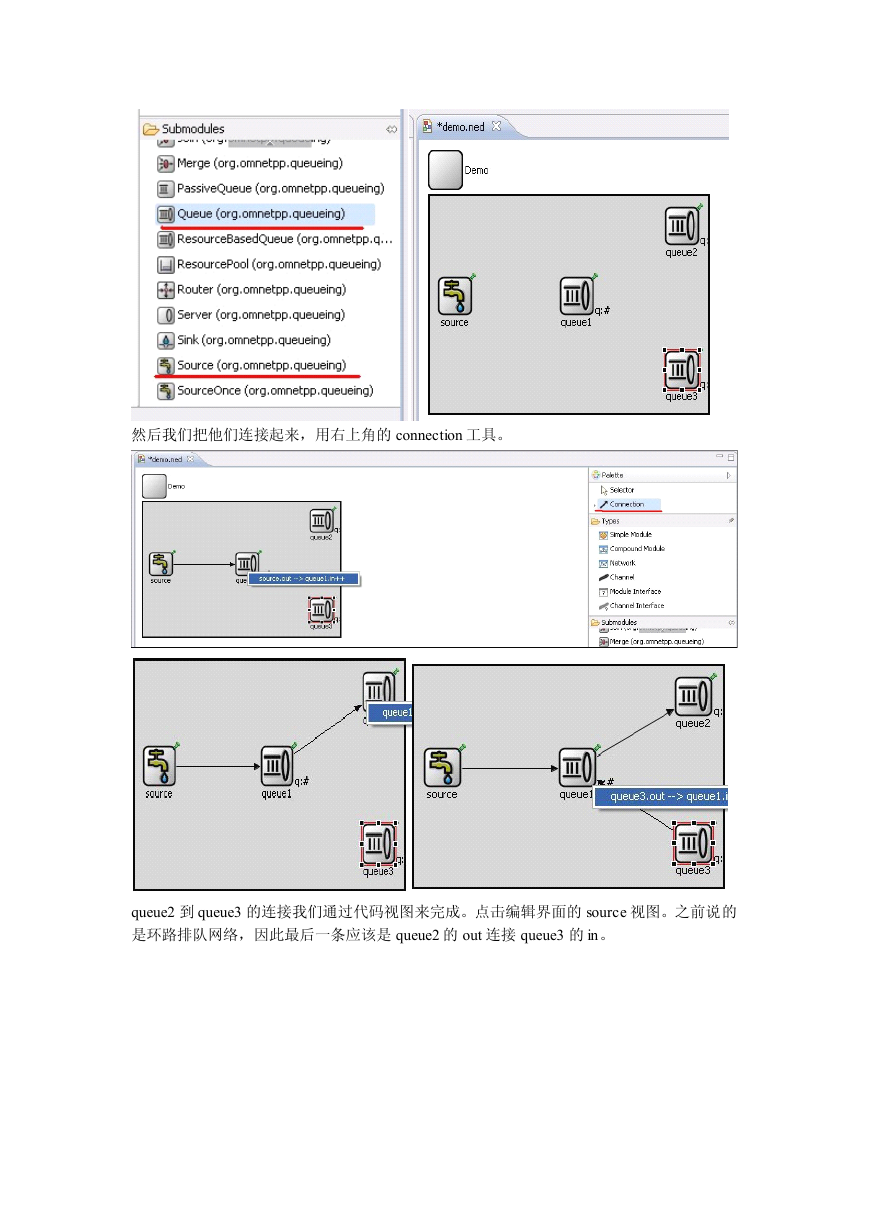

点 finish 后就出现了 NED 文件的可视化编辑界面。在Omnet4.0 里，我们可以在可视化的环境下进行网络环境的设置，生成 NED 文件，同时也可以在代码视图下通过代码完成设置。我们来建立一个简单的闭合排队网络，包含一个源节点和三个连接成环的排队节点。在右侧的 Submodules 里面找到相应的 Queue 跟 Source，拖到面板上即可，由于有多个 Queue，因此每拖出一个就按下 F6 重命名。

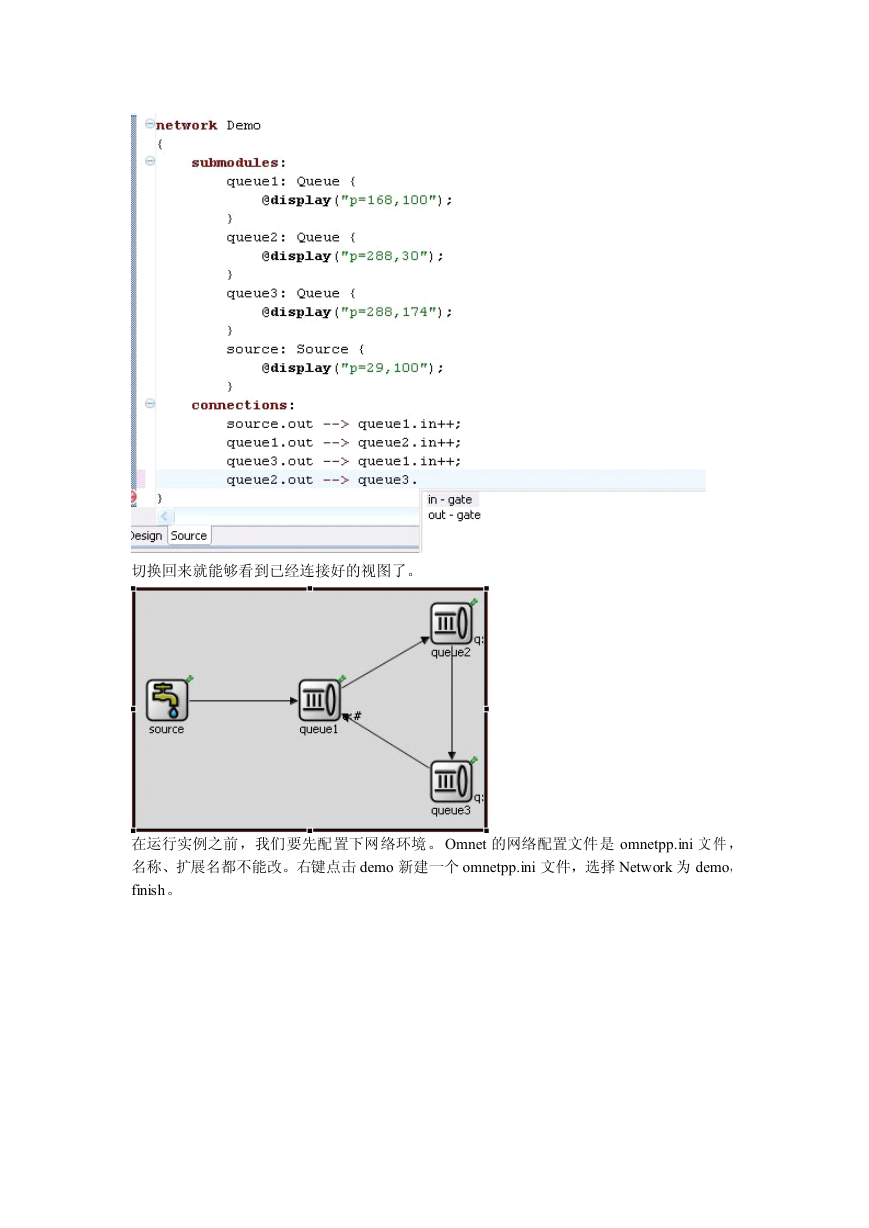

然后我们把他们连接起来，用右上角的 connection 工具。 queue2 到 queue3 的连接我们通过代码视图来完成。点击编辑界面的 source 视图。之前说的是环路排队网络，因此最后一条应该是 queue2 的 out 连接 queue3 的 in。

切换回来就能够看到已经连接好的视图了。在运行实例之前，我们要先配置下网络环境。 Omnet 的网络配置文件是 omnetpp.ini 文件，名称、扩展名都不能改。右键点击 demo 新建一个 omnetpp.ini 文件，选择 Network 为 demo， finish。

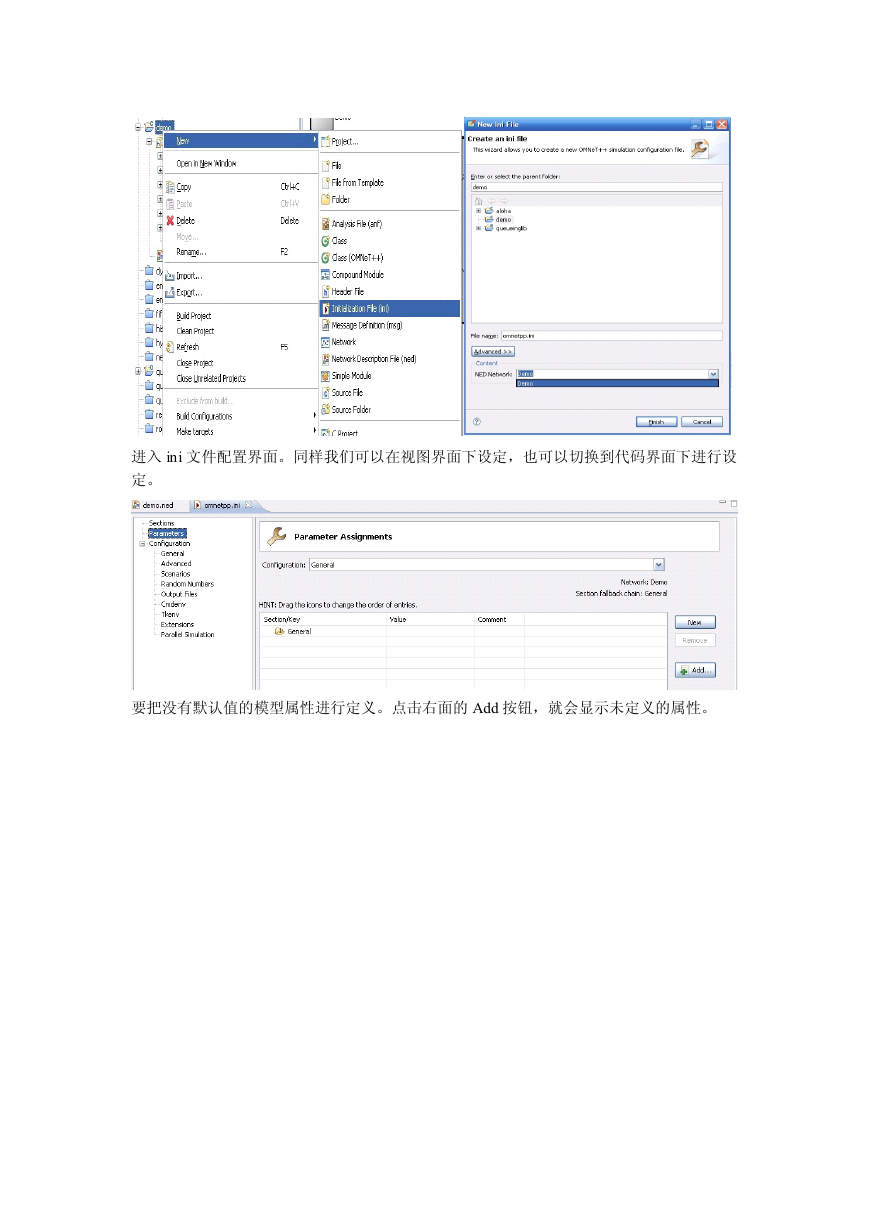

进入 ini 文件配置界面。同样我们可以在视图界面下设定，也可以切换到代码界面下进行设定。要把没有默认值的模型属性进行定义。点击右面的 Add 按钮，就会显示未定义的属性。
