2007上半年软件设计师考试真题及答案-下午卷试题一阅读以下说明和图，回答问题1至问题3。【说明】某房屋租赁公司欲建立一个房屋租赁服务系统，统一管理房主和租赁者的信息，从而快速地提供租赁服务。该系统具有以下功能： 1．登记房主信息。对于每名房主，系统需登记其姓名、住址和联系电话，并将这些信息写入房主信息文件。 2．登记房屋信息。所有在系统中登记的房屋都有一个唯一的识别号(对于新增加的房屋，系统会自动为其分配一个识别号)。除此之外，还需登记该房屋的地址、房型(如平房、带阳台的楼房、独立式住宅等)、最多能够容纳的房客数、租金及房屋状态(待租赁、已出租)。这些信息都保存在房屋信息文件中。一名房主可以在系统中登记多个待租赁的房屋。 3．登记租赁者信息。所有想通过该系统租赁房屋的租赁者，必须首先在系统中登记个人信息，包括：姓名、住址、电话号码、出生年月和性别。这些信息都保存在租赁者信息文件中。 4．租赁房屋。已经登记在系统中的租赁者，可以得到一份系统提供的待租赁房屋列表。一旦租赁者从中找到合适的房屋，就可以提出看房请求。系统会安排租赁者与房主见面。对于每次看房，系统会生成一条看房记录并将其写入看房记录文件中。 5．收取手续费。房主登记完房屋后，系统会生成一份费用单，房主根据费用单交纳相应的费用。 6．变更房屋状态。当租赁者与房主达成租房或退房协议后，房主向系统提交变更房屋状态的请求。系统将根据房主的请求，修改房屋信息文件。数据流图10-1和图10-2分别给出了该系统的顶层数据流图和0层数据流图。 1

1、【问题1】使用[说明]中给出的词汇，将数据流图10-1中(1)～(4)处的数据流补充完整。 2、【问题2】使用[说明]中给出的词汇，将数据流图10-2中的(5)～(8)补充完整。 3、【问题3】数据流程图10-2中缺失了三条数据流，请指出这三条数据流的起点、终点和数据流名称。试题二阅读下列说明，回答问题1至问题3。【说明】某医院的门诊管理系统实现了为患者提供挂号、处方药品收费的功能。具体的需求及设计如下： 1．医院医师具有编号，姓名，科室，职称，出诊类型和出诊费用，其中出诊类型分为专家门诊和普通门诊，与医师职称无关；各个医师可以具有不同的出诊费用，与职称和出诊类型无关。 2．患者首先在门诊挂号处挂号，选择科室和医师，根据选择的医师缴纳挂号费(医师出诊费)。收银员为患者生成挂号单，如表10-1所示，其中，就诊类型为医师的出诊类型。表10-1 ××医院门诊挂号单收银员：13011 时间：2007年2月1日 08:58 就诊号姓名科室医师就诊类型挂号费 2

20070205015 叶萌内科杨玉明专家门诊 5元 3．患者在医师处就诊后，凭借挂号单和医师手写处方到门诊药房交费买药。收银员根据就诊号和医师处方中开列的药品信息，查询药品库(如表10-2所示)并生成门诊处方单(如表10-3所示)。表10-2 药品库药品编码药品名称类型库存货架编号单位规格单价 12007 牛蒡子中药 51590 B1401 11090 百部中药 36950 B1523 G G 炒片 0.0340 0.0313 表10-3 ××医院门诊处方单时间：2007年2月1日 10:31 就诊号 20070205015 病人姓名叶萌医师姓名杨玉明金额总计 0.65 项目总计 2 收银员 21081 药品编码药品名称数量单位 12007 11090 牛蒡子百部 10 10 G G 单价 0.0340 0.0313 金额(元) 0.34 0.31 4．由于药品价格会发生变化，因此，门诊管理系统必须记录处方单上药品的单价。根据需求阶段收集的信息，设计的实体联系图和关系模式(不完整)如下所示： 1．实体联系图 2．关系模式挂号单(就诊号，病患姓名，医师编号，时间， 4 ) 收银员(编号，姓名，级别) 医师(编号，姓名，科室，职称，出诊类型，出诊费用) 3

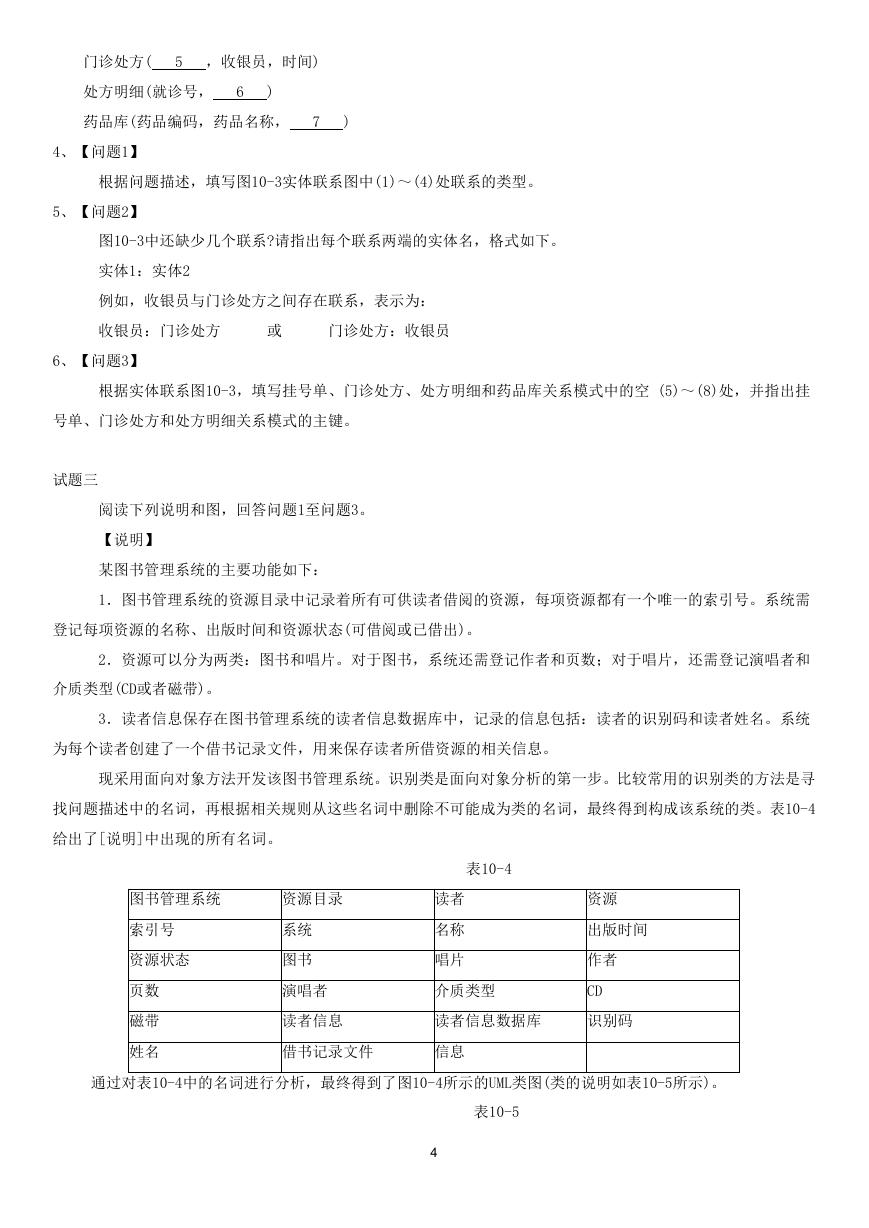

门诊处方( 5 ，收银员，时间) 处方明细(就诊号， 6 ) 药品库(药品编码，药品名称， 7 ) 4、【问题1】根据问题描述，填写图10-3实体联系图中(1)～(4)处联系的类型。 5、【问题2】图10-3中还缺少几个联系?请指出每个联系两端的实体名，格式如下。实体1：实体2 例如，收银员与门诊处方之间存在联系，表示为：收银员：门诊处方或门诊处方：收银员 6、【问题3】根据实体联系图10-3，填写挂号单、门诊处方、处方明细和药品库关系模式中的空 (5)～(8)处，并指出挂号单、门诊处方和处方明细关系模式的主键。试题三阅读下列说明和图，回答问题1至问题3。【说明】某图书管理系统的主要功能如下： 1．图书管理系统的资源目录中记录着所有可供读者借阅的资源，每项资源都有一个唯一的索引号。系统需登记每项资源的名称、出版时间和资源状态(可借阅或已借出)。 2．资源可以分为两类：图书和唱片。对于图书，系统还需登记作者和页数；对于唱片，还需登记演唱者和介质类型(CD或者磁带)。 3．读者信息保存在图书管理系统的读者信息数据库中，记录的信息包括：读者的识别码和读者姓名。系统为每个读者创建了一个借书记录文件，用来保存读者所借资源的相关信息。现采用面向对象方法开发该图书管理系统。识别类是面向对象分析的第一步。比较常用的识别类的方法是寻找问题描述中的名词，再根据相关规则从这些名词中删除不可能成为类的名词，最终得到构成该系统的类。表10-4 给出了[说明]中出现的所有名词。图书管理系统资源目录索引号资源状态页数磁带姓名系统图书演唱者读者信息表10-4 读者名称唱片介质类型资源出版时间作者 CD 读者信息数据库识别码借书记录文件信息通过对表10-4中的名词进行分析，最终得到了图10-4所示的UML类图(类的说明如表10-5所示)。表10-5 4

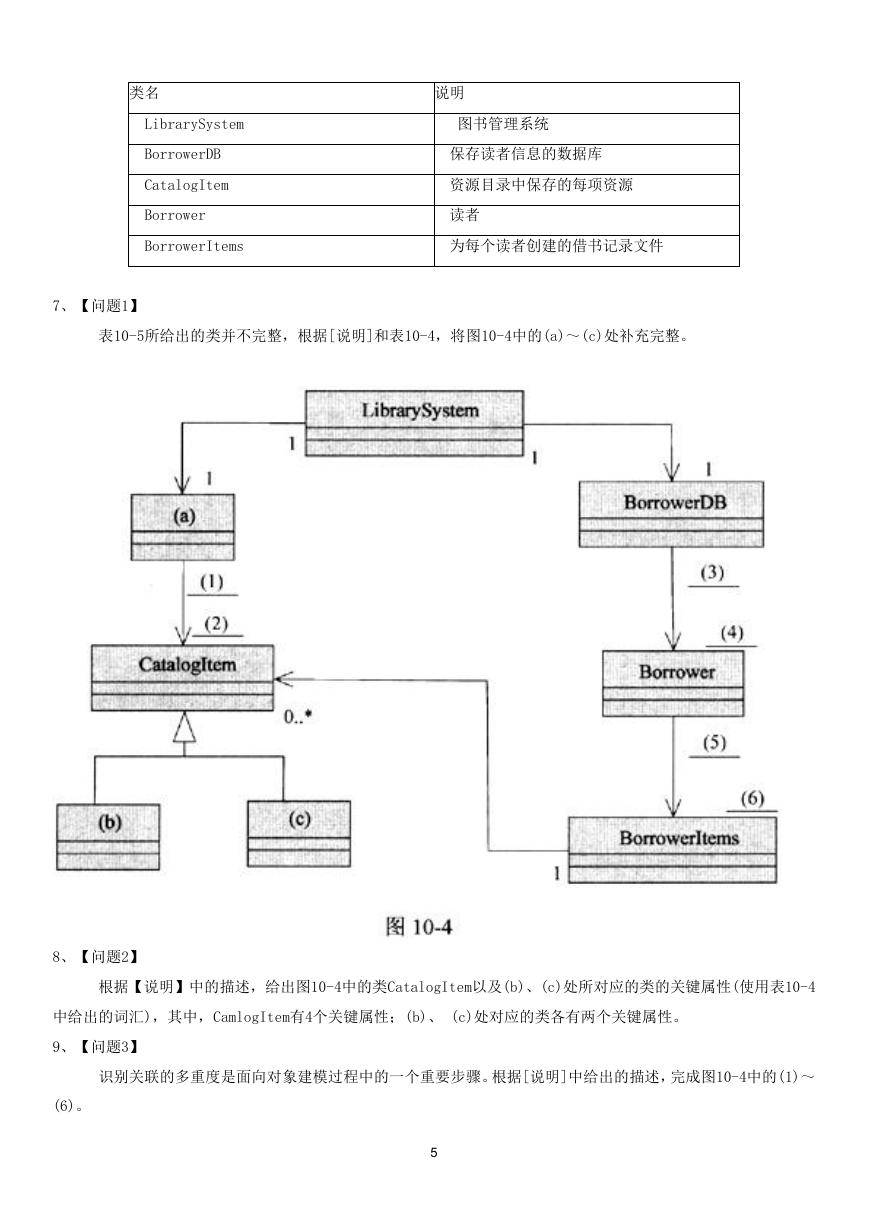

类名说明 LibrarySystem BorrowerDB CatalogItem Borrower BorrowerItems 图书管理系统保存读者信息的数据库资源目录中保存的每项资源读者为每个读者创建的借书记录文件 7、【问题1】表10-5所给出的类并不完整，根据[说明]和表10-4，将图10-4中的(a)～(c)处补充完整。 8、【问题2】根据【说明】中的描述，给出图10-4中的类CatalogItem以及(b)、(c)处所对应的类的关键属性(使用表10-4 中给出的词汇)，其中，CamlogItem有4个关键属性；(b)、 (c)处对应的类各有两个关键属性。 9、【问题3】识别关联的多重度是面向对象建模过程中的一个重要步骤。根据[说明]中给出的描述，完成图10-4中的(1)～ (6)。 5

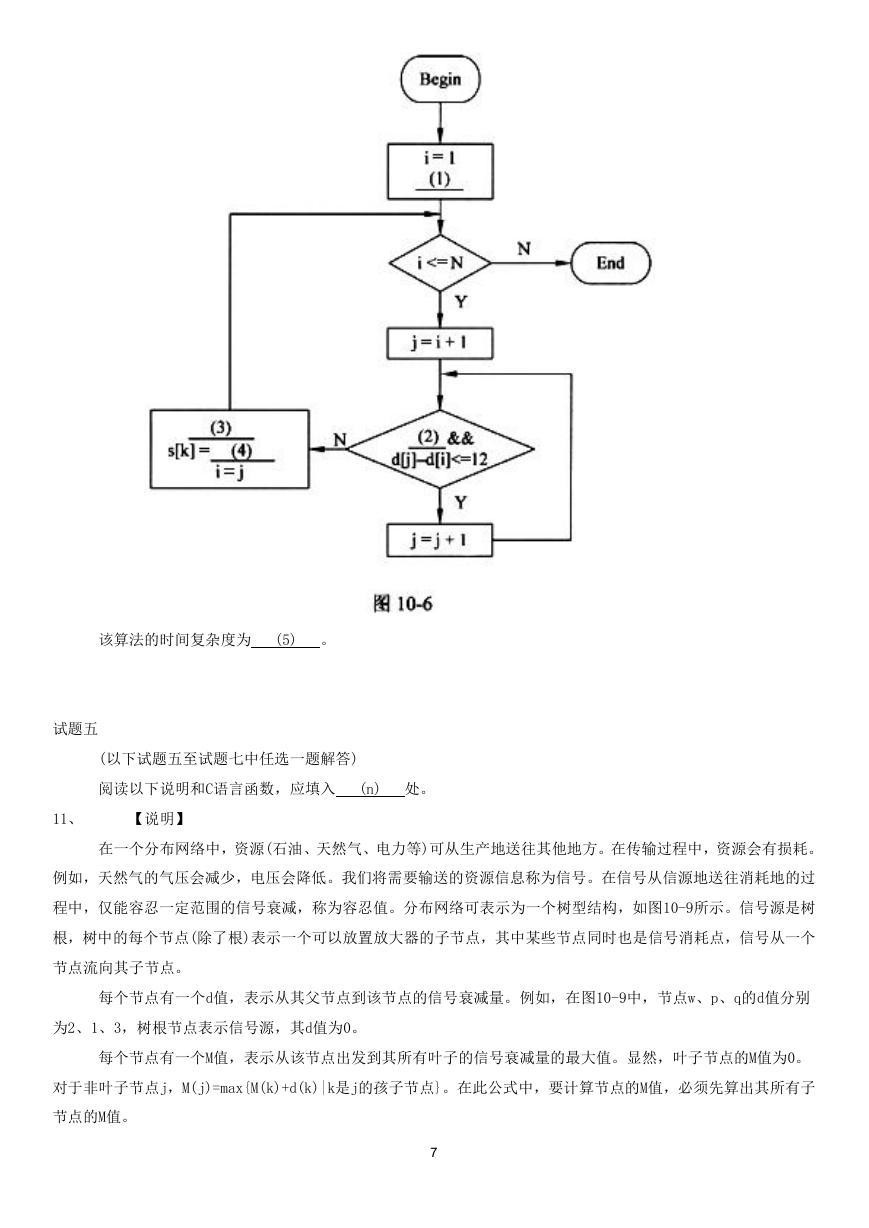

试题四阅读以下说明和图，填补流程图中的空缺。 10、【说明】在一条农村公路的一边稀疏地分布着房子，其分布如图10-5所示。某电信公司需要在某些位置放置蜂窝电话基站，由于基站的覆盖范围是6公里，因此必须使得每栋房子到某个基站的直线距离不超过6公里。为简化问题，假设所有房子在同一直线上，并且基站沿该直线放置。现采用贪心策略实现用尽可能少的基站覆盖所有的房子。实现贪心算法的流程如图10-6所示，请填充其中空白并计算该算法的时间复杂度，其中： 1．d[i](1≤i≤N)表示第i个房子到公路A端的距离，N表示房子的总数，房子的编号按照房子到公路A端的距离从小到大进行编号。 2．s[k]表示第k(k≥1)个基站到公路A端的距离，算法结束后k的值为基站的总数。 6

该算法的时间复杂度为 (5) 。试题五 (以下试题五至试题七中任选一题解答) 阅读以下说明和C语言函数，应填入 (n) 处。 11、【说明】在一个分布网络中，资源(石油、天然气、电力等)可从生产地送往其他地方。在传输过程中，资源会有损耗。例如，天然气的气压会减少，电压会降低。我们将需要输送的资源信息称为信号。在信号从信源地送往消耗地的过程中，仅能容忍一定范围的信号衰减，称为容忍值。分布网络可表示为一个树型结构，如图10-9所示。信号源是树根，树中的每个节点(除了根)表示一个可以放置放大器的子节点，其中某些节点同时也是信号消耗点，信号从一个节点流向其子节点。每个节点有一个d值，表示从其父节点到该节点的信号衰减量。例如，在图10-9中，节点w、p、q的d值分别为2、1、3，树根节点表示信号源，其d值为0。每个节点有一个M值，表示从该节点出发到其所有叶子的信号衰减量的最大值。显然，叶子节点的M值为0。对于非叶子节点j，M(j)=max{M(k)+d(k)|k是j的孩子节点}。在此公式中，要计算节点的M值，必须先算出其所有子节点的M值。 7

在计算M值的过程中，对于某个节点i，其有一个子节点k满足d(k)+M(k)大于容忍值，则应在k处放置放大器，否则，从节点i到某叶子节点的信号衰减量会超过容忍值，使得到达该叶子节点时信号不可用，而在节点i处放置放大器并不能解决到达叶子节点的信号衰减问题。例如，在图10-9中，从节点p到其所有叶子节点的最大衰减值为4。若容忍值为3，则必须在s处放置信号放大器，这样可使得节点p的M值为2。同样，需要在节点小v处放置信号放大器，如图10—10阴影节点所示。若在某节点放置了信号放大器，则从该节点输出的信号与信号源输出的信号等价。函数placeBoosters(TreeNode*root)的功能是：对于给定树型分布网络中各个节点，计算其信号衰减量的最大值，并确定应在树中的哪些节点放置信号放大器。全局变量Tolerance保存信号衰减容忍值。树的节点类型定义如下： typedef struct TreeNode{ int id； int ChildNum； int d; /*当前节点的识别号*/ /*当前节点的子节点数目*/ /*父节点到当前节点的信号衰减值*/ struct TreeNode **childptr； /*向量，存放当前节点到其所有子节点的指针*/ int M； bool boost； }TreeNode； /*当前节点到其所有子节点的信号衰减值中的最大值*/ /*是否在当前节点放置信号放大器的标志*/ 8
