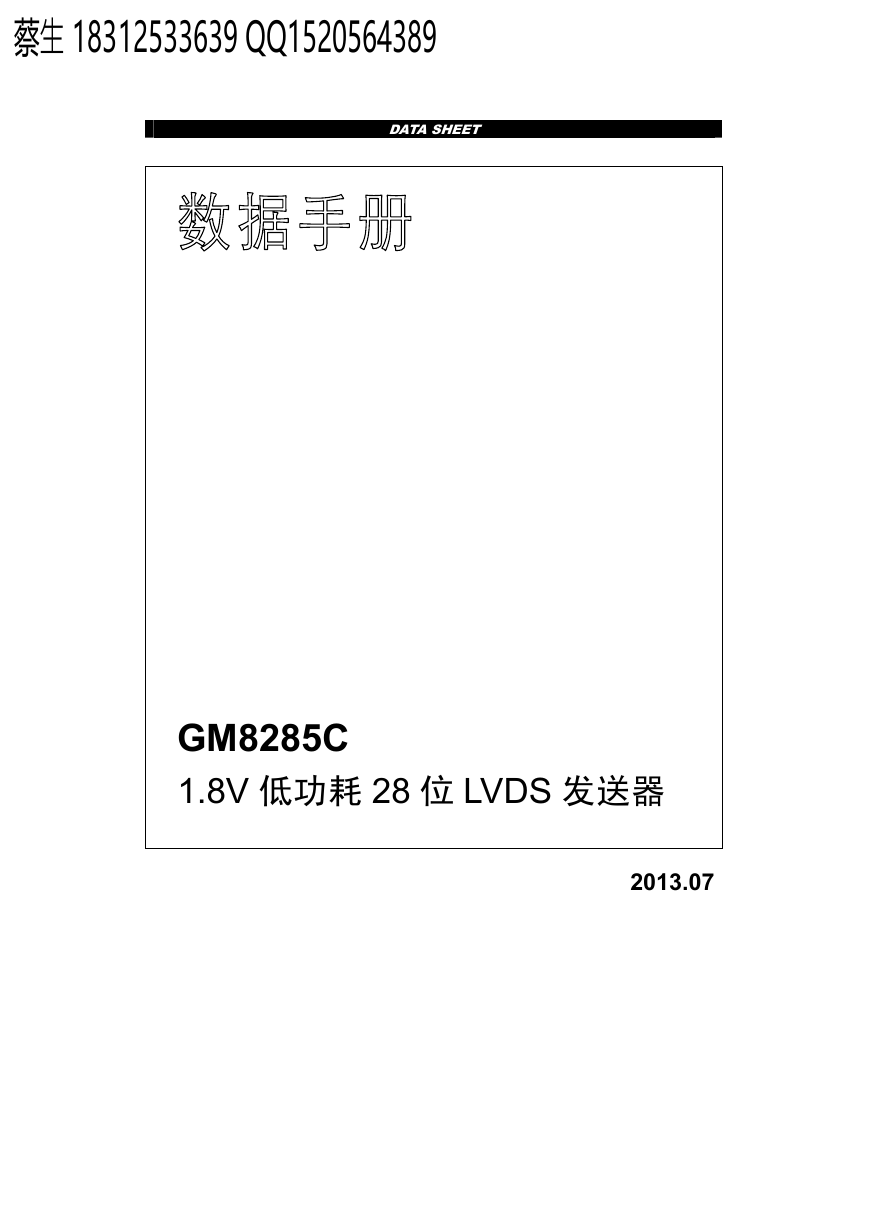

蔡生 18312533639 QQ1520564389 DATA SHEET GM8285C 1.8V 低功耗 28 位 LVDS 发送器 2013.07

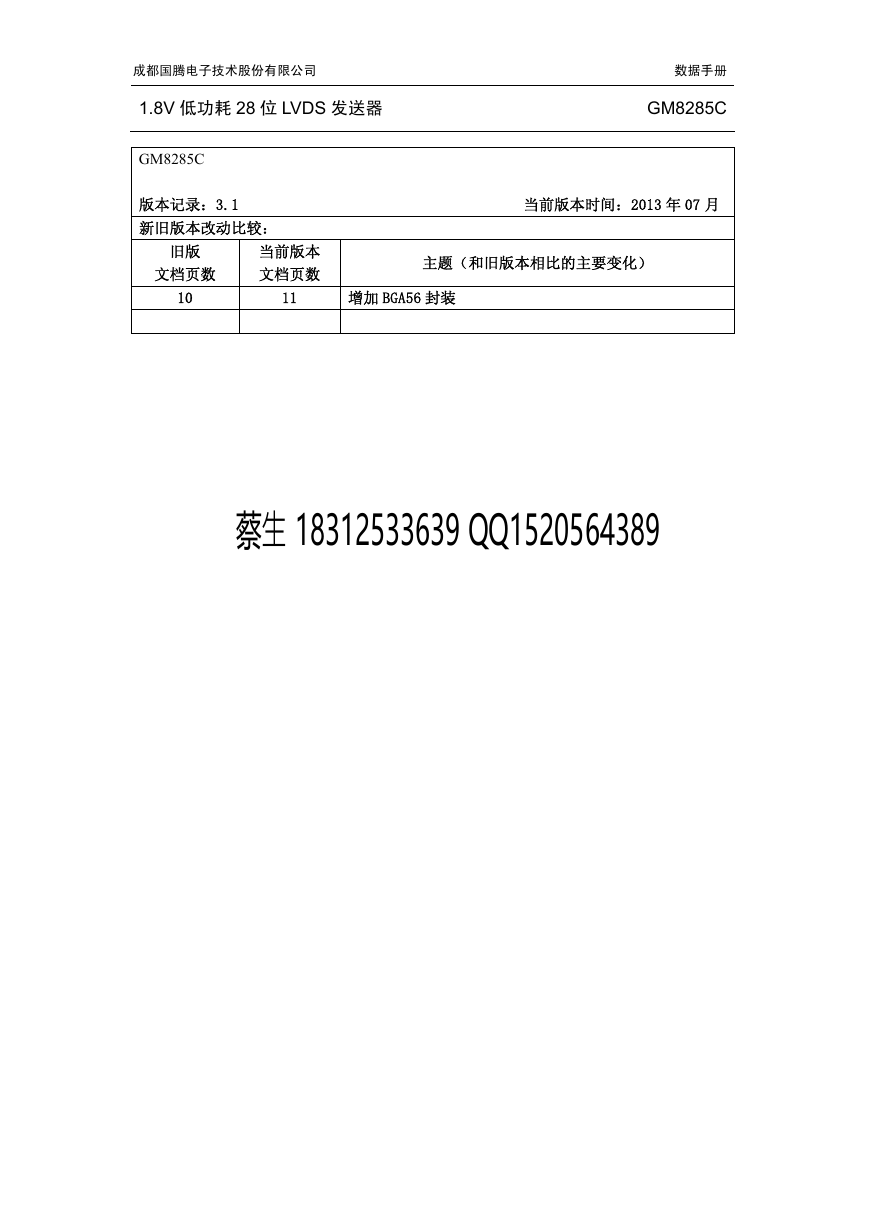

成都国腾电子技术股份有限公司 1.8V 低功耗 28 位 LVDS 发送器数据手册 GM8285C GM8285C 版本记录：3.1 当前版本时间：2013 年 07 月新旧版本改动比较：旧版文档页数当前版本文档页数主题（和旧版本相比的主要变化） 10 11 增加 BGA56 封装蔡生 18312533639 QQ1520564389

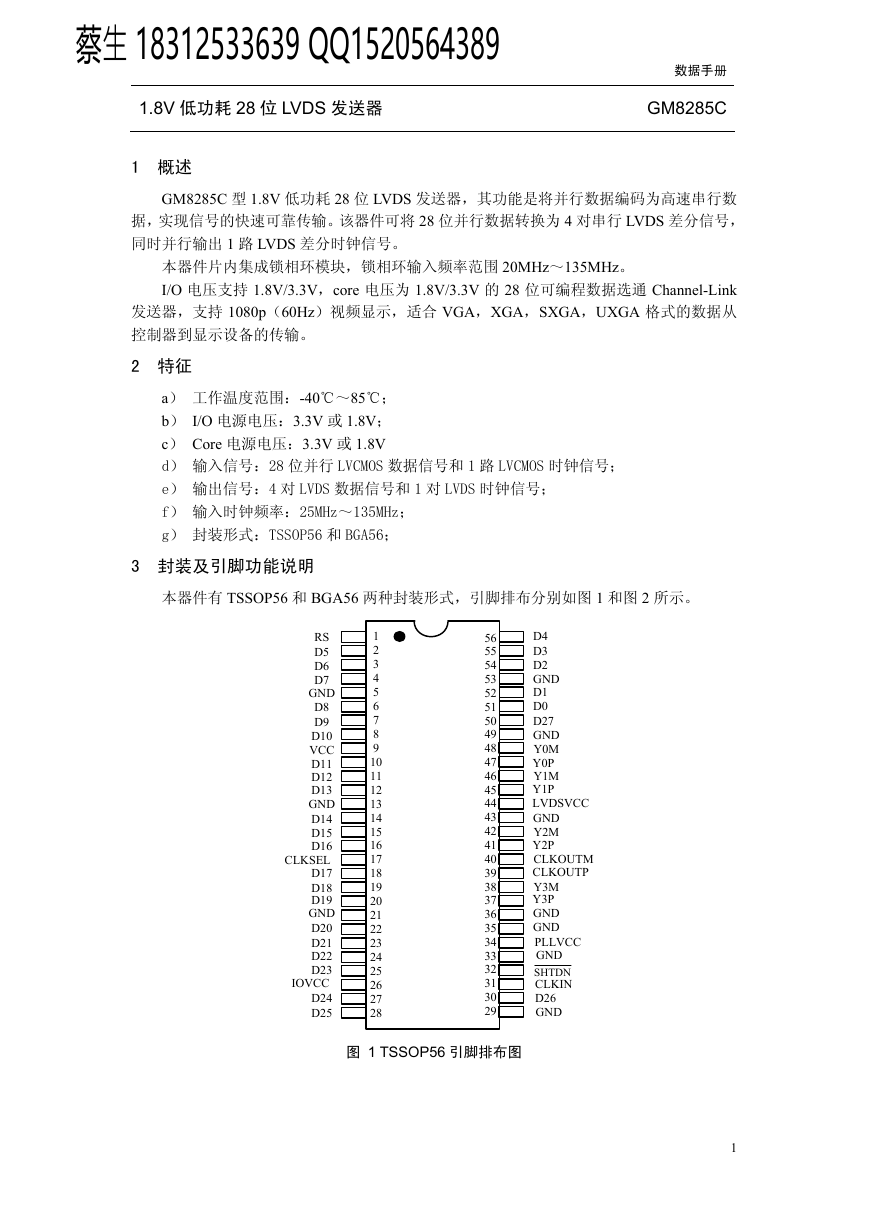

蔡生 18312533639 QQ1520564389 1.8V 低功耗 28 位 LVDS 发送器 1 概述数据手册 GM8285C GM8285C 型 1.8V 低功耗 28 位 LVDS 发送器，其功能是将并行数据编码为高速串行数据，实现信号的快速可靠传输。该器件可将 28 位并行数据转换为 4 对串行 LVDS 差分信号，同时并行输出 1 路 LVDS 差分时钟信号。本器件片内集成锁相环模块，锁相环输入频率范围 20MHz～135MHz。 I/O 电压支持 1.8V/3.3V，core 电压为 1.8V/3.3V 的 28 位可编程数据选通 Channel-Link 发送器，支持 1080p（60Hz）视频显示，适合 VGA，XGA，SXGA，UXGA 格式的数据从控制器到显示设备的传输。 2 特征 a）工作温度范围：-40℃～85℃； b） I/O 电源电压：3.3V 或 1.8V； c） Core 电源电压：3.3V 或 1.8V d）输入信号：28 位并行 LVCMOS 数据信号和 1 路 LVCMOS 时钟信号； e）输出信号：4 对 LVDS 数据信号和 1 对 LVDS 时钟信号； f）输入时钟频率：25MHz～135MHz； g）封装形式：TSSOP56 和 BGA56； 3 封装及引脚功能说明本器件有 TSSOP56 和 BGA56 两种封装形式，引脚排布分别如图 1 和图 2 所示。 RS D5 D6 D7 GND D8 D9 D10 VCC D11 D12 D13 GND D14 D15 D16 CLKSEL D17 D18 D19 GND D20 D21 D22 D23 IOVCC D24 D25 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 D4 D3 D2 GND D1 D0 D27 GND Y0M Y0P Y1M Y1P LVDSVCC GND Y2M Y2P CLKOUTM CLKOUTP Y3M Y3P GND GND PLLVCC GND SHTDN CLKIN D26 GND 图 1 TSSOP56 引脚排布图 1

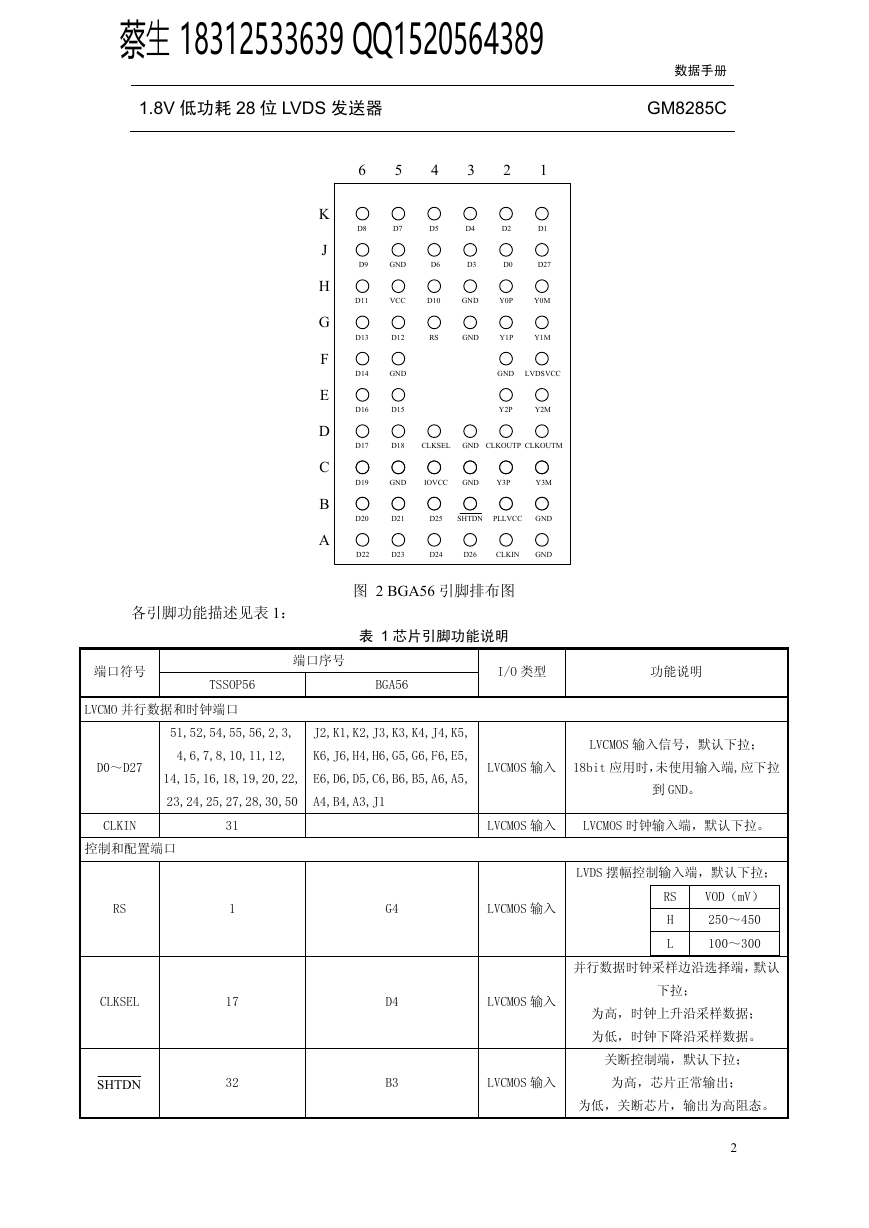

蔡生 18312533639 QQ1520564389 1.8V 低功耗 28 位 LVDS 发送器数据手册 GM8285C K J H G F E D C B A 4 6 5 3 2 1 D8 D7 D5 D4 D2 D1 D9 GND D6 D3 D0 D27 D11 VCC D10 GND Y0P Y0M D13 D12 RS GND Y1P Y1M D14 GND GND LVDSVCC D16 D15 Y2P Y2M D17 D18 CLKSEL GND CLKOUTP CLKOUTM D19 GND IOVCC GND Y3P Y3M D20 D21 D25 SHTDN PLLVCC GND D22 D23 D24 D26 CLKIN GND 图 2 BGA56 引脚排布图表 1 芯片引脚功能说明各引脚功能描述见表 1：端口符号端口序号 TSSOP56 BGA56 LVCMO 并行数据和时钟端口 I/O 类型功能说明 51,52,54,55,56,2,3, J2,K1,K2,J3,K3,K4,J4,K5, 4,6,7,8,10,11,12, K6,J6,H4,H6,G5,G6,F6,E5, 14,15,16,18,19,20,22, E6,D6,D5,C6,B6,B5,A6,A5, D0～D27 23,24,25,27,28,30,50 A4,B4,A3,J1 LVCMOS 输入信号，默认下拉； LVCMOS 输入 18bit 应用时，未使用输入端,应下拉到 GND。 CLKIN 31 LVCMOS 输入 LVCMOS 时钟输入端，默认下拉。控制和配置端口 RS 1 G4 LVCMOS 输入 CLKSEL 17 D4 LVCMOS 输入 LVDS 摆幅控制输入端，默认下拉； RS VOD（mV） H L 250～450 100～300 并行数据时钟采样边沿选择端，默认下拉；为高，时钟上升沿采样数据；为低，时钟下降沿采样数据。关断控制端，默认下拉； SHTDN 32 B3 LVCMOS 输入为高，芯片正常输出；为低，关断芯片，输出为高阻态。 2

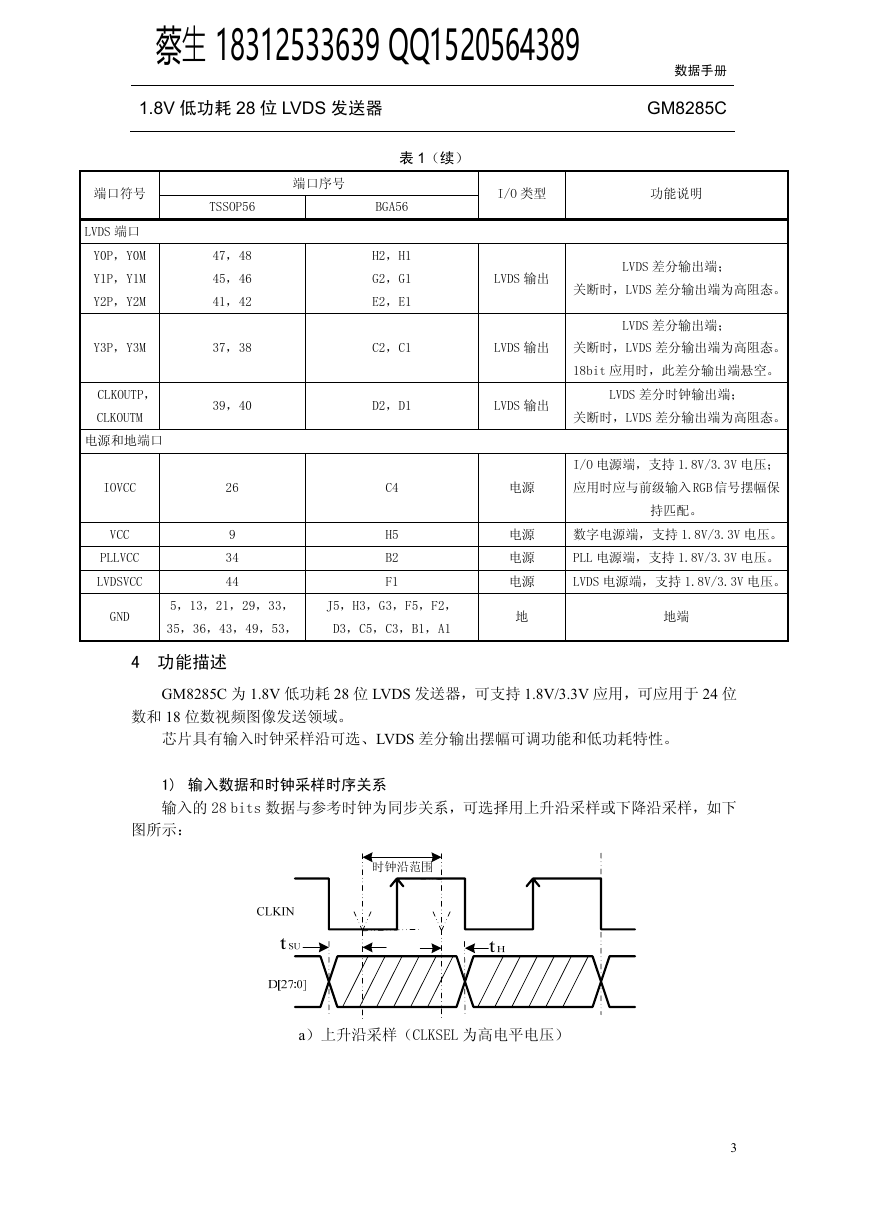

蔡生 18312533639 QQ1520564389 1.8V 低功耗 28 位 LVDS 发送器数据手册 GM8285C 表 1（续）端口符号 LVDS 端口 Y0P，Y0M Y1P，Y1M Y2P，Y2M 端口序号 TSSOP56 BGA56 47，48 45，46 41，42 H2，H1 G2，G1 E2，E1 I/O 类型功能说明 LVDS 输出 LVDS 差分输出端；关断时，LVDS 差分输出端为高阻态。 LVDS 差分输出端； Y3P，Y3M 37，38 C2，C1 LVDS 输出关断时，LVDS 差分输出端为高阻态。 39，40 D2，D1 LVDS 输出 18bit 应用时，此差分输出端悬空。 LVDS 差分时钟输出端；关断时，LVDS 差分输出端为高阻态。 CLKOUTP， CLKOUTM 电源和地端口 IOVCC VCC PLLVCC LVDSVCC GND 26 9 34 44 C4 H5 B2 F1 5，13，21，29，33， J5，H3，G3，F5，F2， 35，36，43，49，53， D3，C5，C3，B1，A1 4 功能描述 I/O 电源端，支持 1.8V/3.3V 电压；电源应用时应与前级输入 RGB 信号摆幅保持匹配。数字电源端，支持 1.8V/3.3V 电压。 PLL 电源端，支持 1.8V/3.3V 电压。 LVDS 电源端，支持 1.8V/3.3V 电压。地端电源电源电源地 GM8285C 为 1.8V 低功耗 28 位 LVDS 发送器，可支持 1.8V/3.3V 应用，可应用于 24 位数和 18 位数视频图像发送领域。芯片具有输入时钟采样沿可选、LVDS 差分输出摆幅可调功能和低功耗特性。 1) 输入数据和时钟采样时序关系输入的 28 bits 数据与参考时钟为同步关系，可选择用上升沿采样或下降沿采样，如下图所示： a）上升沿采样（CLKSEL 为高电平电压） 3

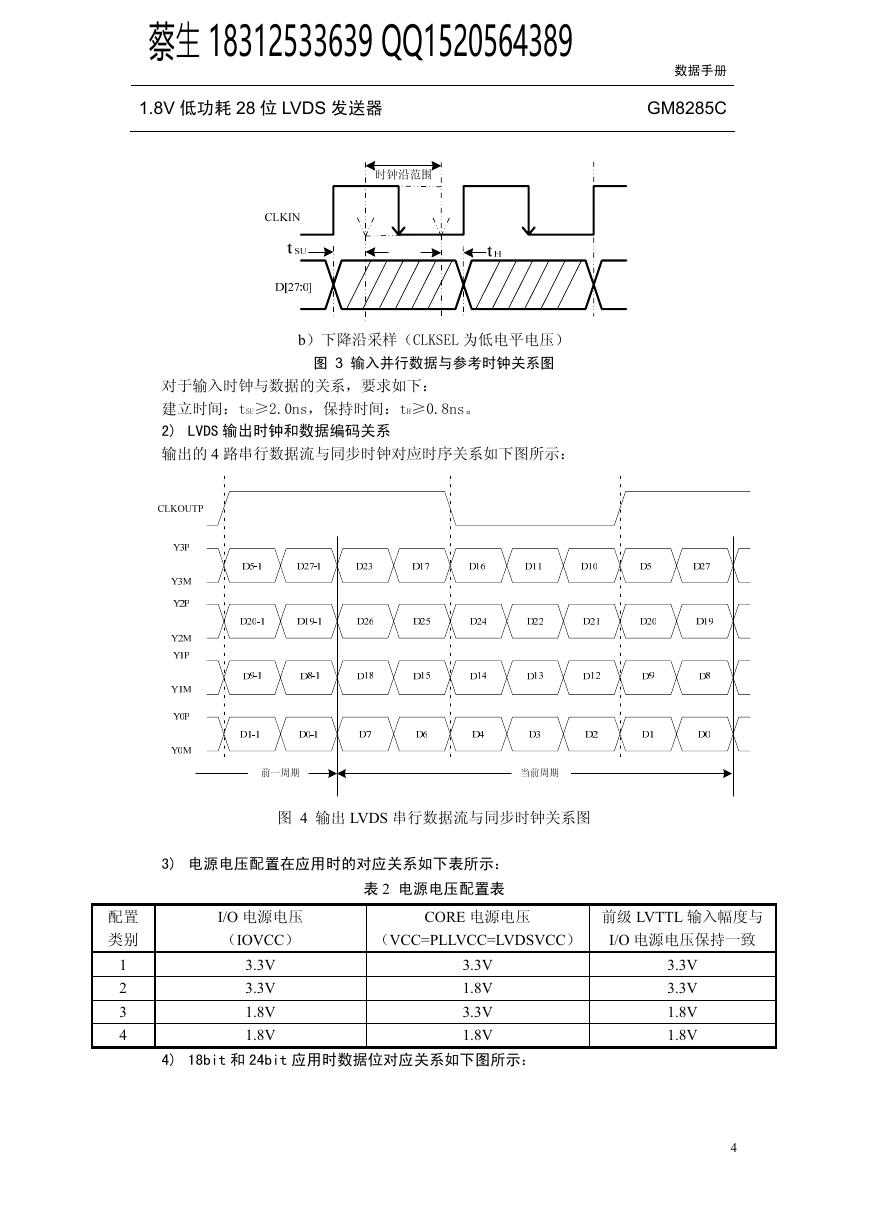

蔡生 18312533639 QQ1520564389 1.8V 低功耗 28 位 LVDS 发送器数据手册 GM8285C b）下降沿采样（CLKSEL 为低电平电压）图 3 输入并行数据与参考时钟关系图对于输入时钟与数据的关系，要求如下：建立时间：tSU≥2.0ns，保持时间：tH≥0.8ns。 2) LVDS 输出时钟和数据编码关系输出的 4 路串行数据流与同步时钟对应时序关系如下图所示：配置类别 1 2 3 4 图 4 输出 LVDS 串行数据流与同步时钟关系图 3) 电源电压配置在应用时的对应关系如下表所示：表 2 电源电压配置表 I/O 电源电压（IOVCC） CORE 电源电压（VCC=PLLVCC=LVDSVCC）前级 LVTTL 输入幅度与 I/O 电源电压保持一致 3.3V 3.3V 1.8V 1.8V 3.3V 1.8V 3.3V 1.8V 4) 18bit 和 24bit 应用时数据位对应关系如下图所示： 3.3V 3.3V 1.8V 1.8V 4

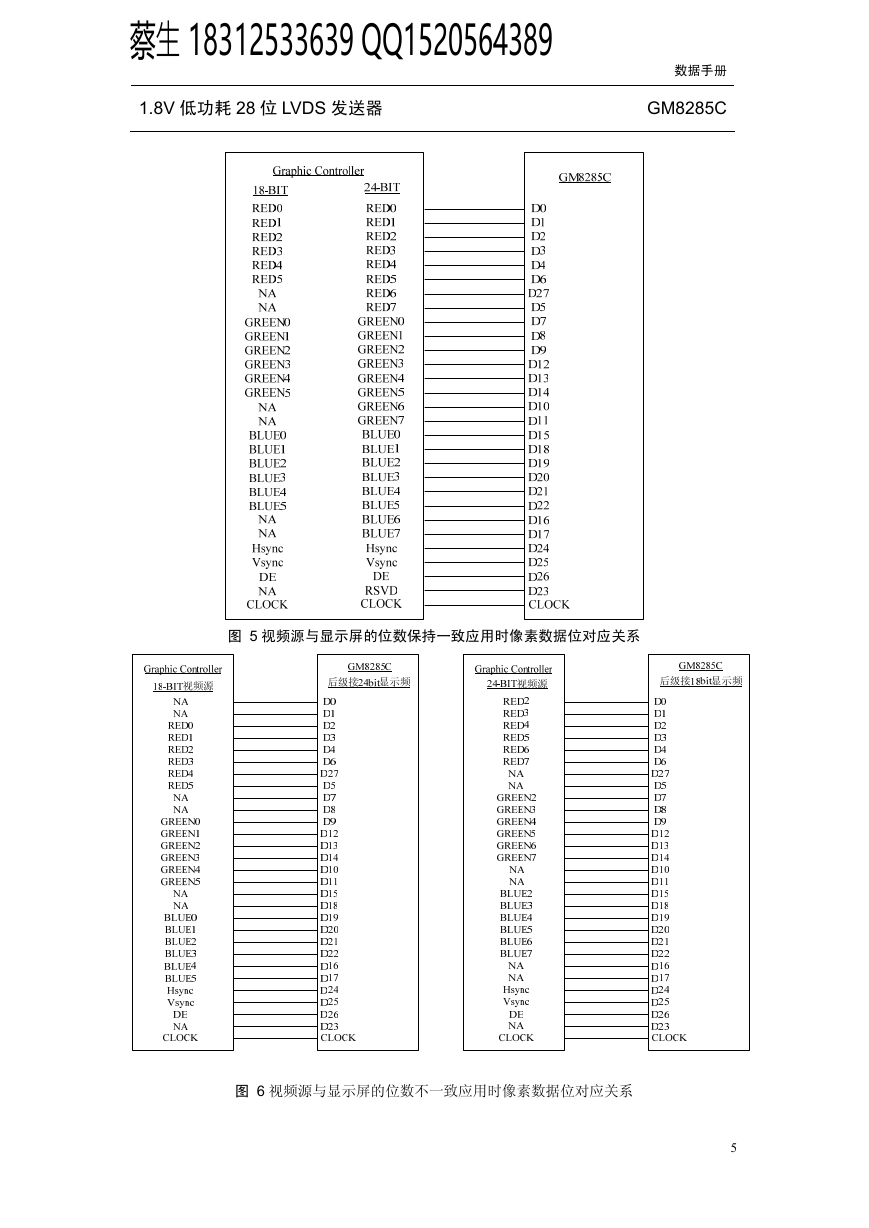

蔡生 18312533639 QQ1520564389 1.8V 低功耗 28 位 LVDS 发送器数据手册 GM8285C 图 5 视频源与显示屏的位数保持一致应用时像素数据位对应关系图 6 视频源与显示屏的位数不一致应用时像素数据位对应关系 5

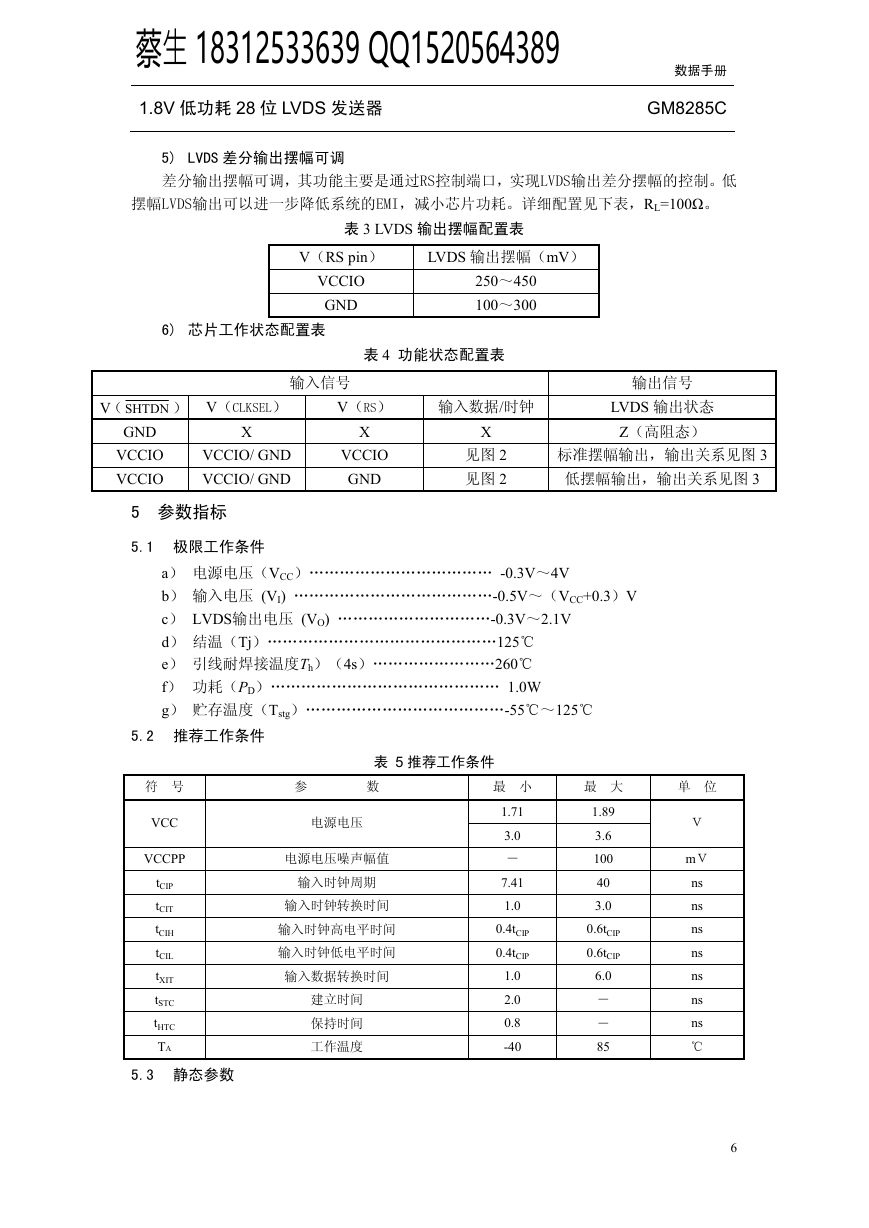

蔡生 18312533639 QQ1520564389 1.8V 低功耗 28 位 LVDS 发送器数据手册 GM8285C 5) LVDS 差分输出摆幅可调差分输出摆幅可调，其功能主要是通过RS控制端口，实现LVDS输出差分摆幅的控制。低摆幅LVDS输出可以进一步降低系统的EMI，减小芯片功耗。详细配置见下表，RL=100Ω。表 3 LVDS 输出摆幅配置表 V（RS pin） LVDS 输出摆幅（mV） VCCIO GND 250～450 100～300 6) 芯片工作状态配置表表 4 功能状态配置表输入信号 V（ SHTDN ） V（CLKSEL） V（RS）输入数据/时钟 GND VCCIO VCCIO X VCCIO/ GND VCCIO/ GND X VCCIO GND X 见图 2 见图 2 输出信号 LVDS 输出状态 Z（高阻态）标准摆幅输出，输出关系见图 3 低摆幅输出，输出关系见图 3 5 参数指标 5.1 极限工作条件 a）电源电压（VCC）……………………………… -0.3V～4V b）输入电压 (VI) …………………………………-0.5V～（VCC+0.3）V c） LVDS输出电压 (VO) …………………………-0.3V～2.1V d）结温（Tj）………………………………………125℃ e）引线耐焊接温度Th）（4s）……………………260℃ f）功耗（PD）……………………………………… 1.0W g）贮存温度（Tstg）…………………………………-55℃～125℃ 5.2 推荐工作条件表 5 推荐工作条件参数电源电压电源电压噪声幅值输入时钟周期输入时钟转换时间输入时钟高电平时间输入时钟低电平时间输入数据转换时间建立时间保持时间工作温度符号 VCC VCCPP tCIP tCIT tCIH tCIL tXIT tSTC tHTC TA 5.3 静态参数最小 1.71 3.0 － 7.41 1.0 0.4tCIP 0.4tCIP 1.0 2.0 0.8 -40 最大 1.89 3.6 100 40 3.0 0.6tCIP 0.6tCIP 6.0 －－ 85 单位Ｖ mＶ ns ns ns ns ns ns ns ℃ 6
