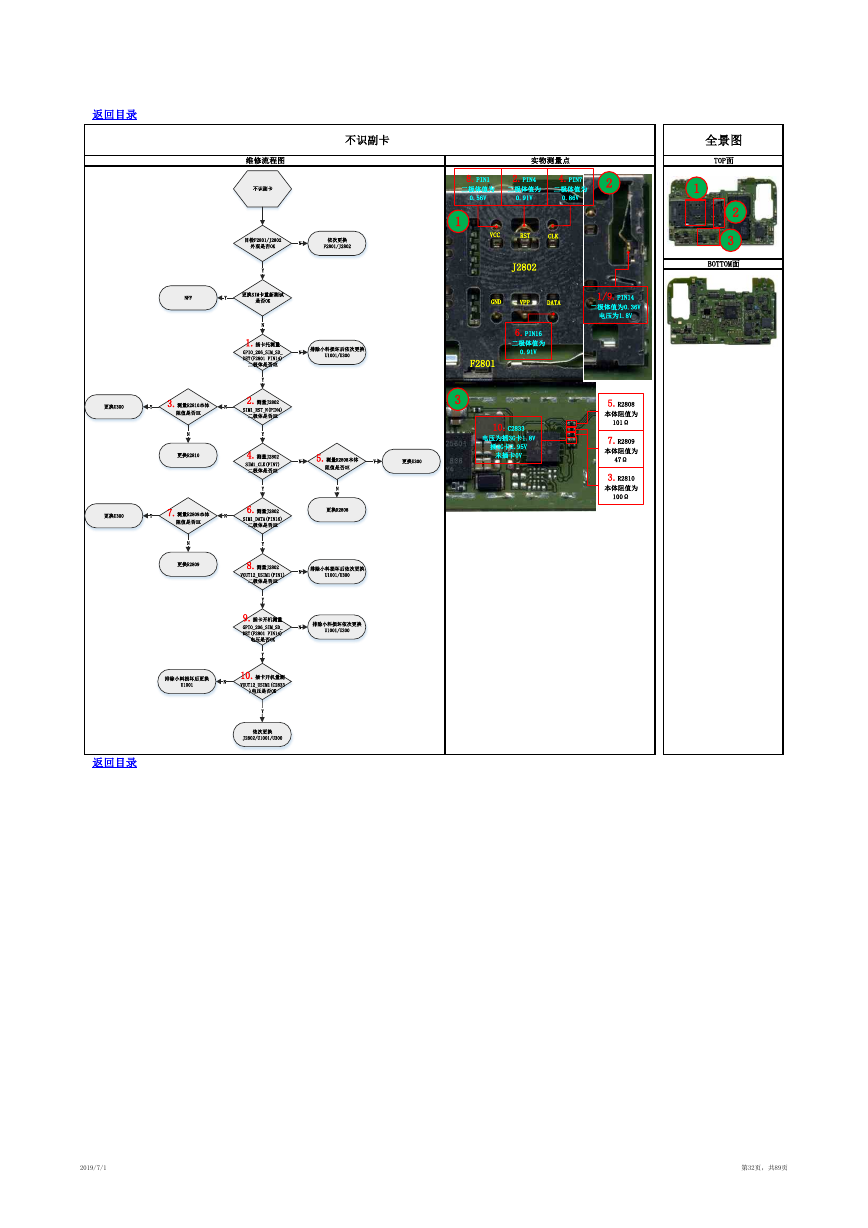

全景图 TOP面 1 2 3 BOTTOM面 返回目录 不识副卡 维修流程图 实物测量点 8.PIN1 二极体值为 0.56V 2.PIN4 二极体值为 0.91V 4.PIN7 二极体值为 0.86V 2 1 3 VCC RST CLK J2802 GND VPP DATA 6.PIN16 二极体值为 0.91V F2801 10.C2833 电压为插3G卡1.8V 插4G卡2.95V 未插卡0V 1/9.PIN14 二极体值为0.36V 电压为1.8V 5.R2808 本体阻值为 101Ω 7.R2809 本体阻值为 47Ω 3.R2810 本体阻值为 100Ω 返回目录 2019/7/1 第32页，共89页 不识副卡目检F2801/J2802外观是否OK依次更换F2801/J2802N更换SIM卡重新测试是否OKYYNFFN2.测量J2802SIM1_RST_N(PIN4)二极体是否OKN3.测量R2810本体阻值是否OKN更换R2810Y更换U300Y4.测量J2802SIM1_CLK(PIN7)二极体是否OKN5.测量R2808本体阻值是否OKN更换R2808Y更换U300Y6.测量J2802SIM1_DATA(PIN16)二极体是否OKN7.测量R2809本体阻值是否OKN更换R2809Y更换U300Y1.插卡托测量GPIO_206_SIM_SD_DET(F2801 PIN14)二极体是否OKYN排除小料损坏后依次更换U1001/U3008.测量J2802VOUT12_USIM1(PIN1)二极体是否OKNY排除小料损坏后依次更换U1001/U30010.插卡开机量测VOUT12_USIM1(C2833)电压是否OKN排除小料损坏后更换U1001Y依次更换J2802/U1001/U3009.插卡开机测量GPIO_206_SIM_SD_DET(F2801 PIN14)电压是否OKYN排除小料损坏依次更换U1001/U300
