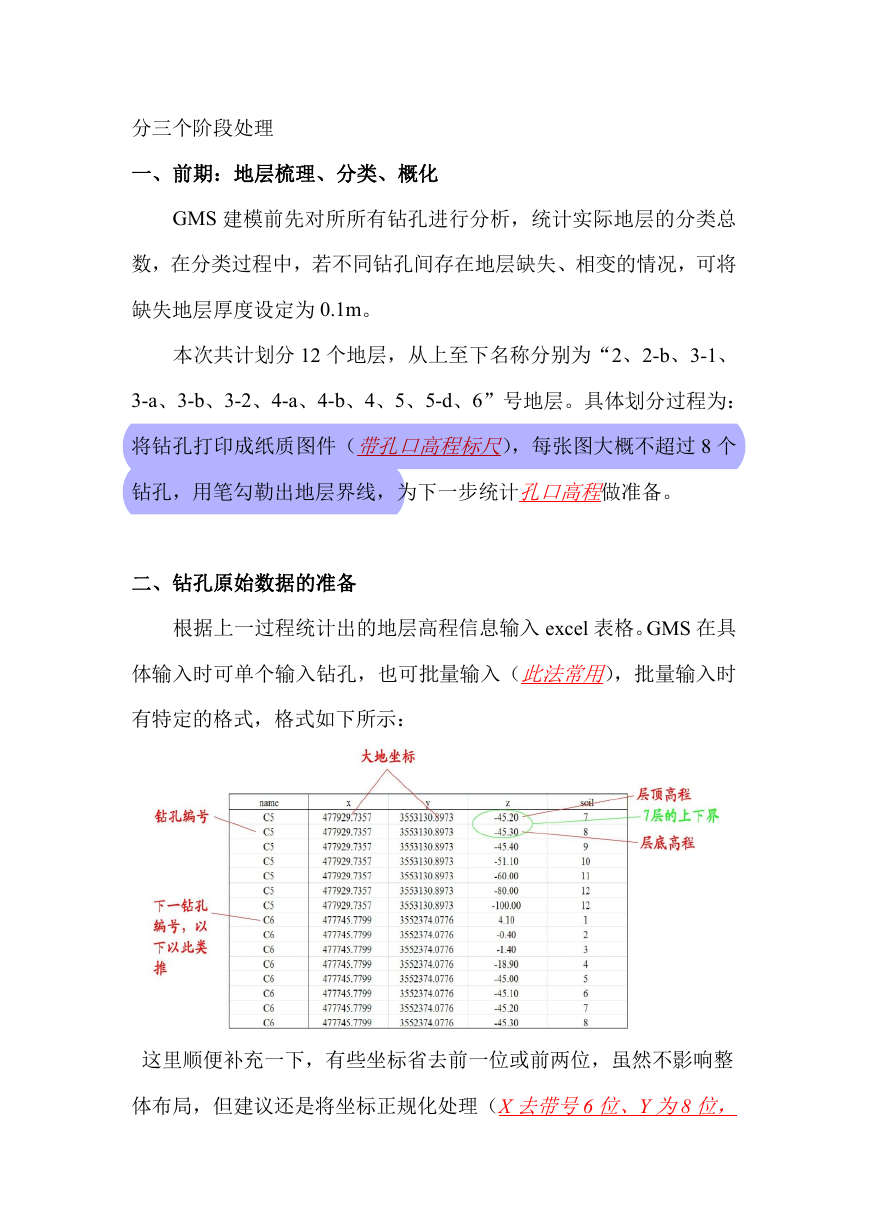

分三个阶段处理一、前期：地层梳理、分类、概化 GMS 建模前先对所所有钻孔进行分析，统计实际地层的分类总数，在分类过程中，若不同钻孔间存在地层缺失、相变的情况，可将缺失地层厚度设定为 0.1m。本次共计划分 12 个地层，从上至下名称分别为“2、2-b、3-1、 3-a、3-b、3-2、4-a、4-b、4、5、5-d、6”号地层。具体划分过程为：将钻孔打印成纸质图件（带孔口高程标尺），每张图大概不超过 8 个钻孔，用笔勾勒出地层界线，为下一步统计孔口高程做准备。二、钻孔原始数据的准备根据上一过程统计出的地层高程信息输入 excel 表格。GMS 在具体输入时可单个输入钻孔，也可批量输入（此法常用），批量输入时有特定的格式，格式如下所示：这里顺便补充一下，有些坐标省去前一位或前两位，虽然不影响整体布局，但建议还是将坐标正规化处理（X 去带号6 位、Y 为8 位，

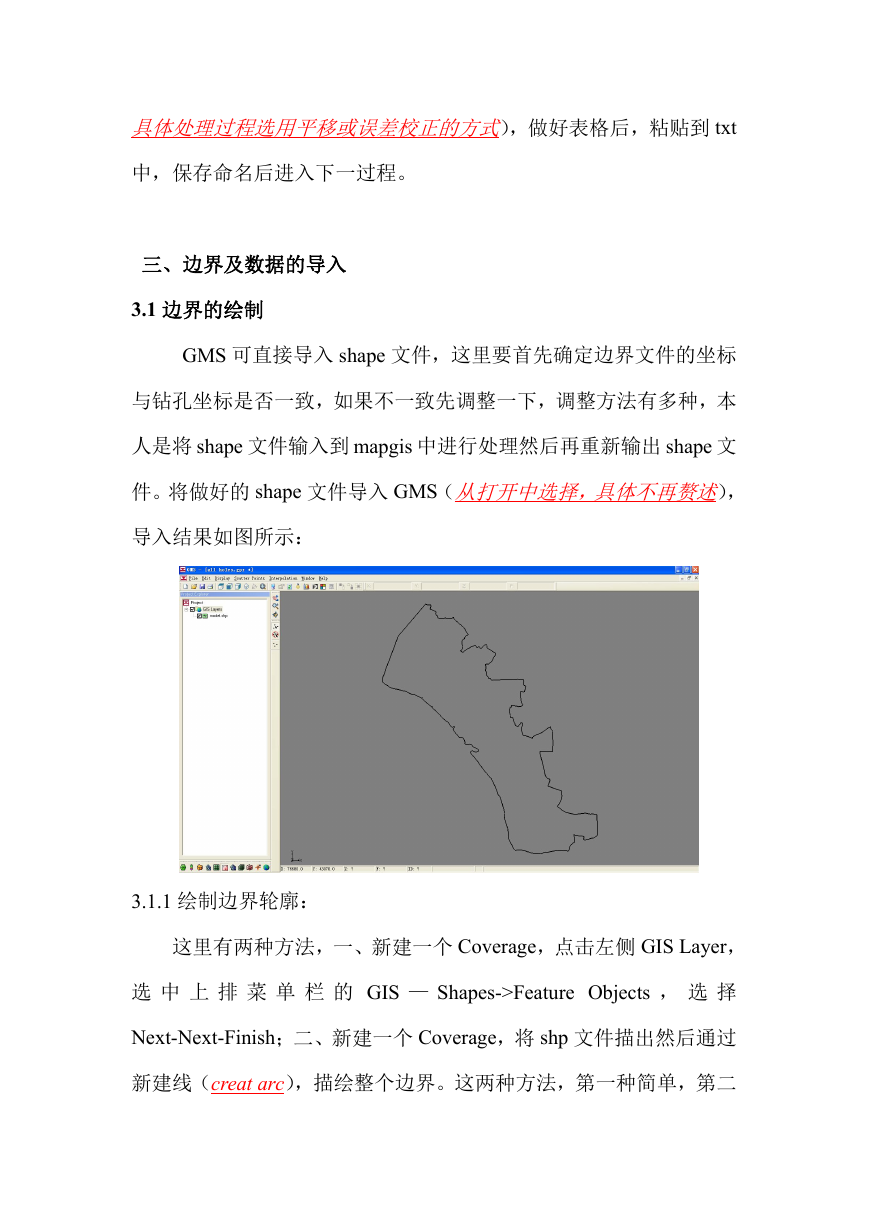

具体处理过程选用平移或误差校正的方式），做好表格后，粘贴到 txt 中，保存命名后进入下一过程。三、边界及数据的导入 3.1 边界的绘制 GMS 可直接导入 shape 文件，这里要首先确定边界文件的坐标与钻孔坐标是否一致，如果不一致先调整一下，调整方法有多种，本人是将 shape 文件输入到 mapgis 中进行处理然后再重新输出 shape 文件。将做好的 shape 文件导入 GMS（从打开中选择，具体不再赘述），导入结果如图所示： 3.1.1 绘制边界轮廓：这里有两种方法，一、新建一个 Coverage，点击左侧 GIS Layer，选中上排菜单栏的 GIS — Shapes->Feature Objects ，选择 Next-Next-Finish；二、新建一个 Coverage，将 shp 文件描出然后通过新建线（creat arc），描绘整个边界。这两种方法，第一种简单，第二

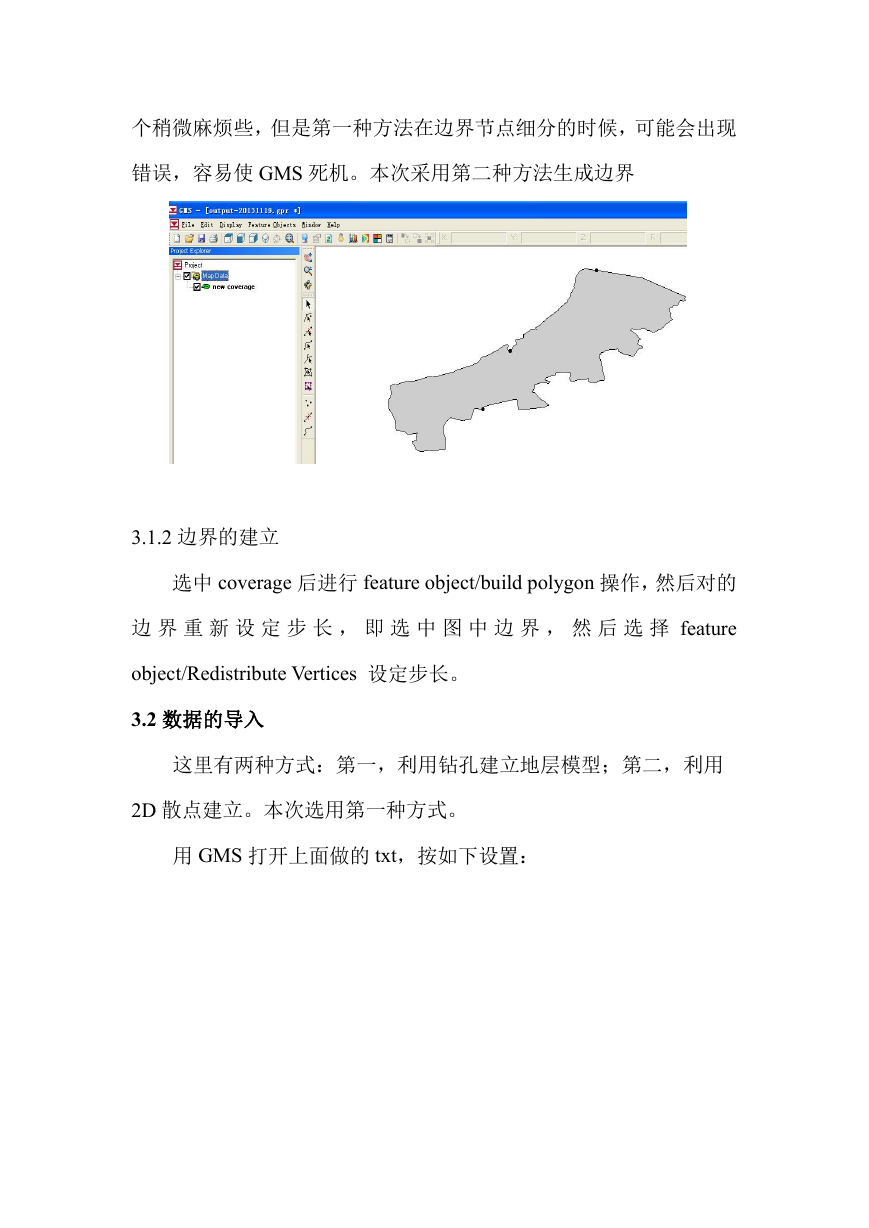

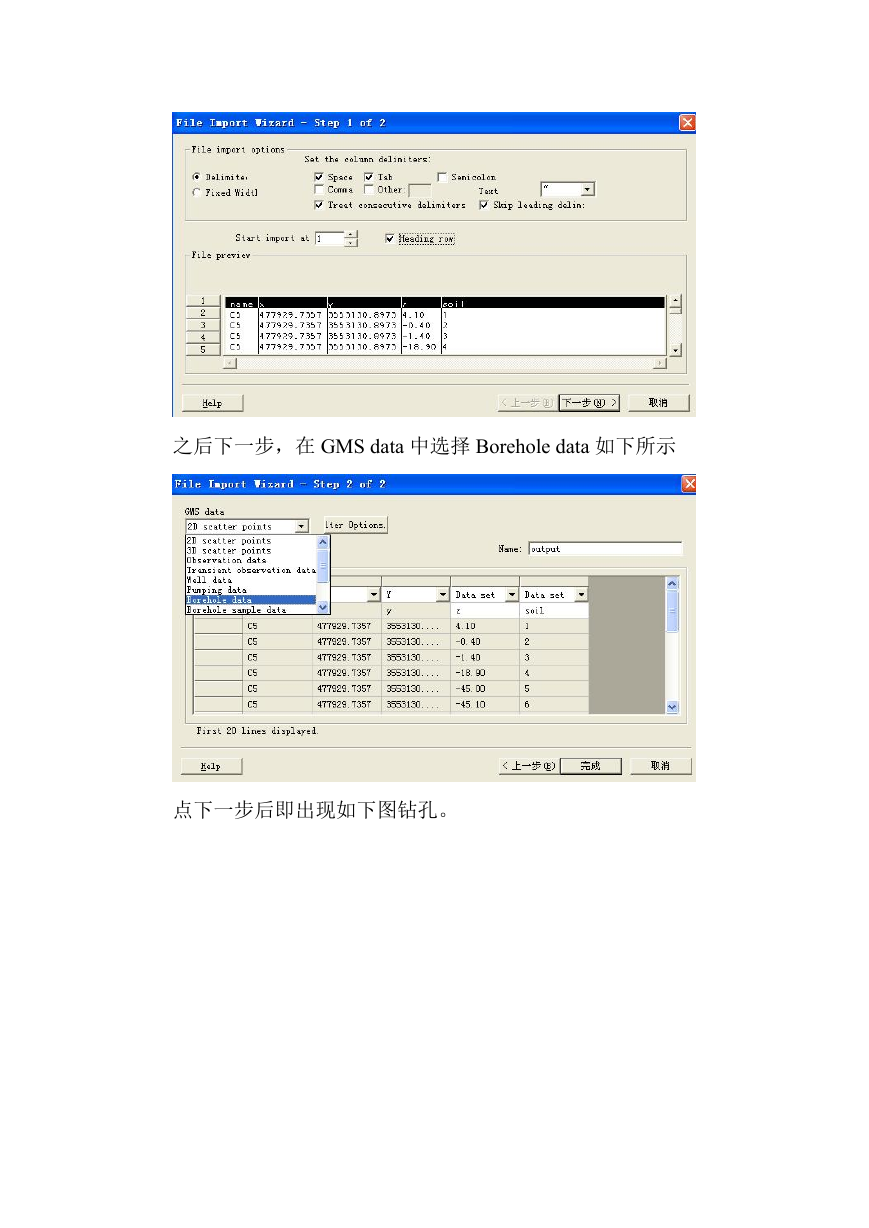

个稍微麻烦些，但是第一种方法在边界节点细分的时候，可能会出现错误，容易使 GMS 死机。本次采用第二种方法生成边界 3.1.2 边界的建立选中 coverage 后进行 feature object/build polygon 操作，然后对的边界重新设定步长，即选中图中边界，然后选择 feature object/Redistribute Vertices 设定步长。 3.2 数据的导入这里有两种方式：第一，利用钻孔建立地层模型；第二，利用 2D 散点建立。本次选用第一种方式。用 GMS 打开上面做的 txt，按如下设置：

之后下一步，在 GMS data 中选择 Borehole data 如下所示点下一步后即出现如下图钻孔。

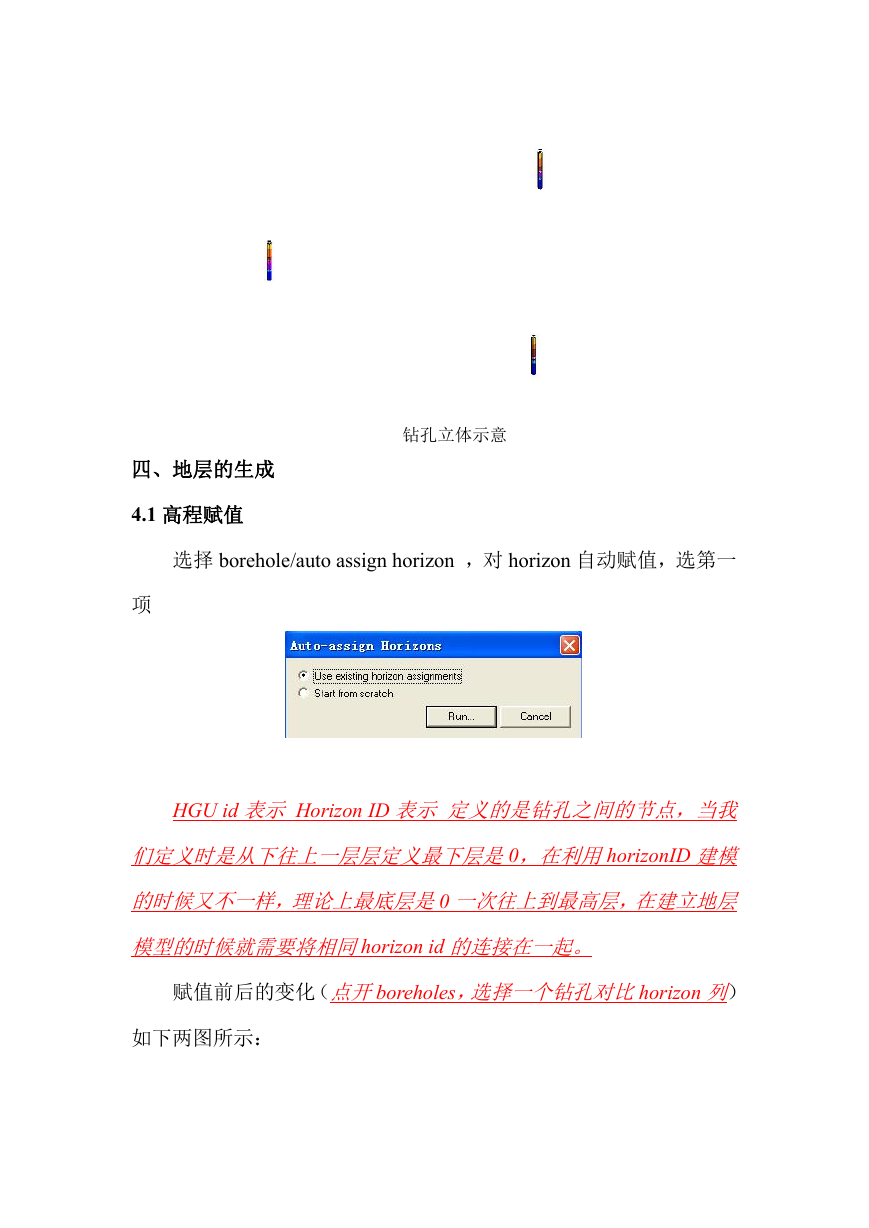

钻孔立体示意四、地层的生成 4.1 高程赋值选择 borehole/auto assign horizon ，对 horizon 自动赋值，选第一项 HGU id 表示 Horizon ID 表示定义的是钻孔之间的节点，当我们定义时是从下往上一层层定义最下层是0，在利用horizonID 建模的时候又不一样，理论上最底层是0 一次往上到最高层，在建立地层模型的时候就需要将相同horizon id 的连接在一起。赋值前后的变化（点开boreholes，选择一个钻孔对比horizon 列）如下两图所示：

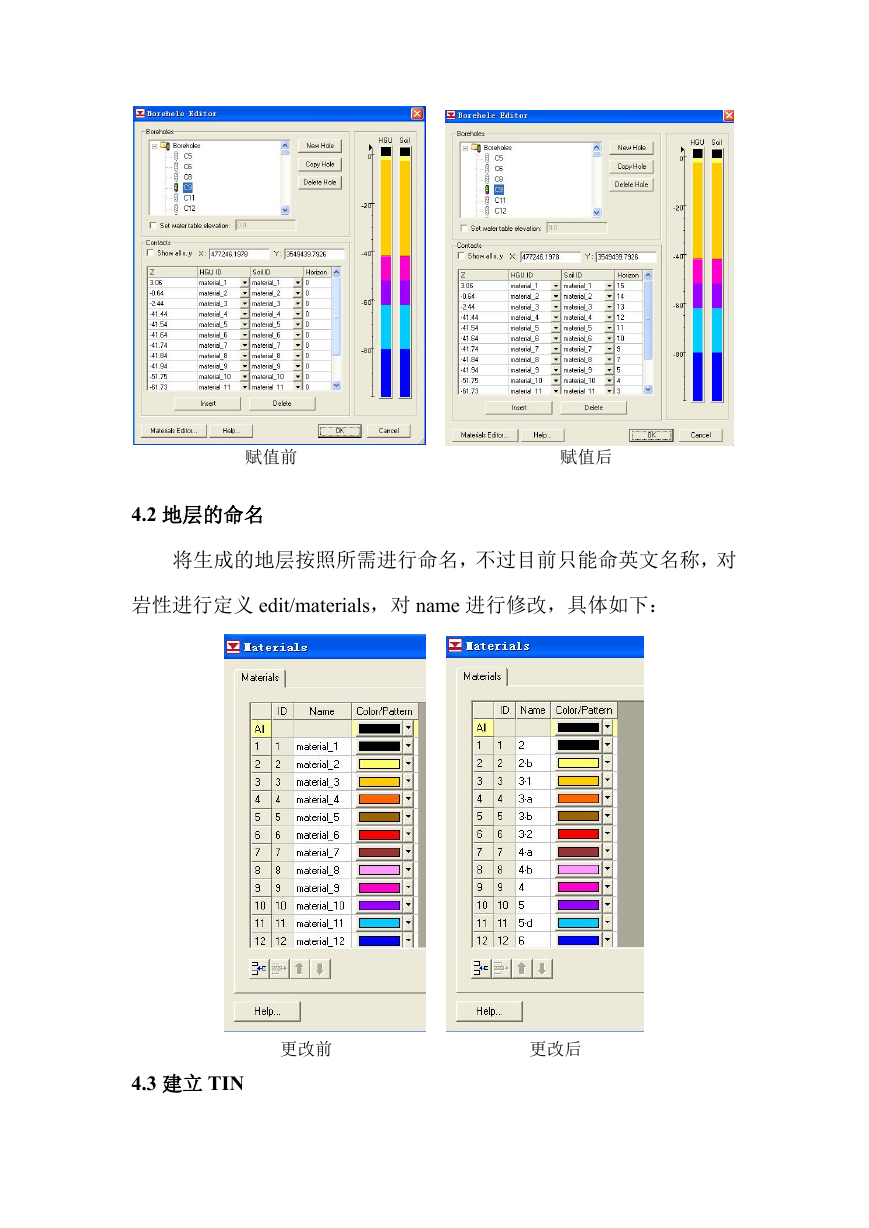

赋值前赋值后 4.2 地层的命名将生成的地层按照所需进行命名，不过目前只能命英文名称，对岩性进行定义 edit/materials，对 name 进行修改，具体如下：更改前更改后 4.3 建立 TIN

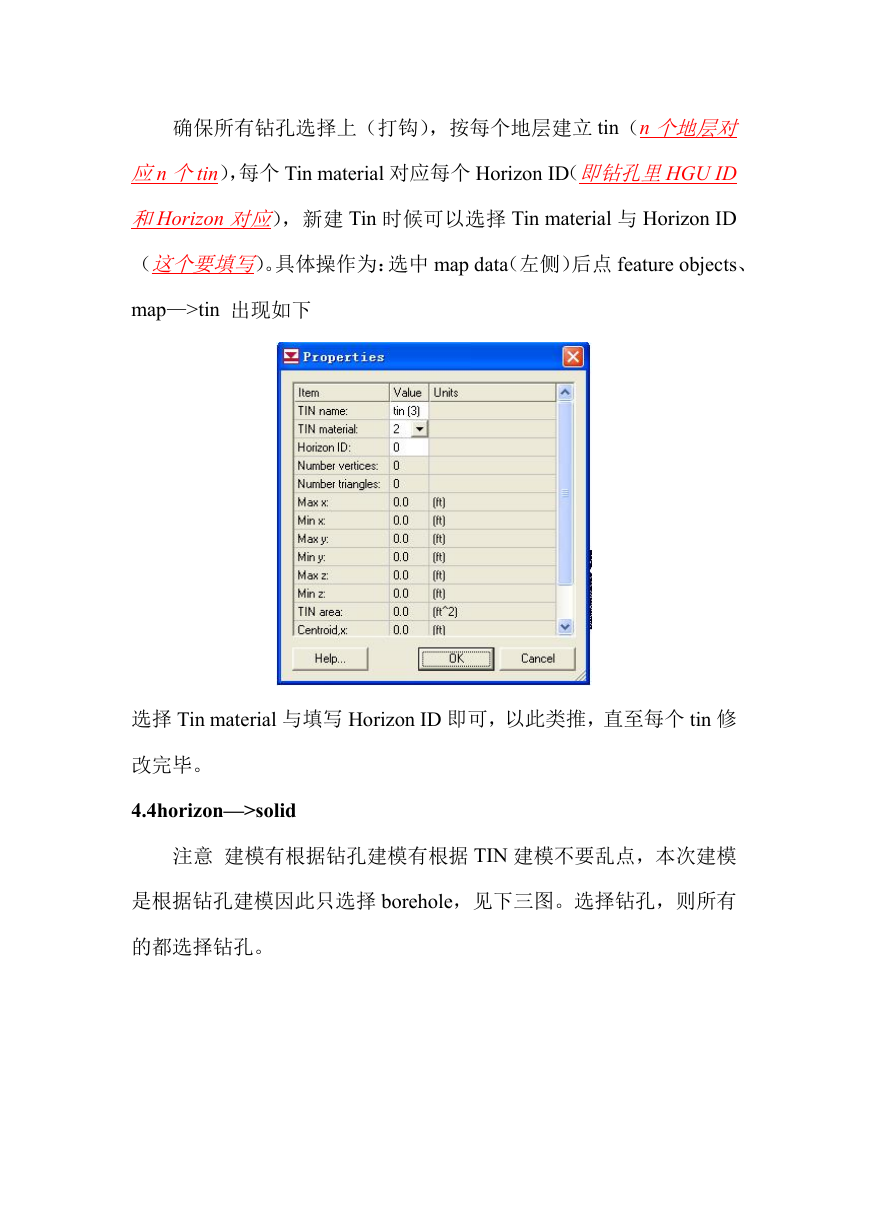

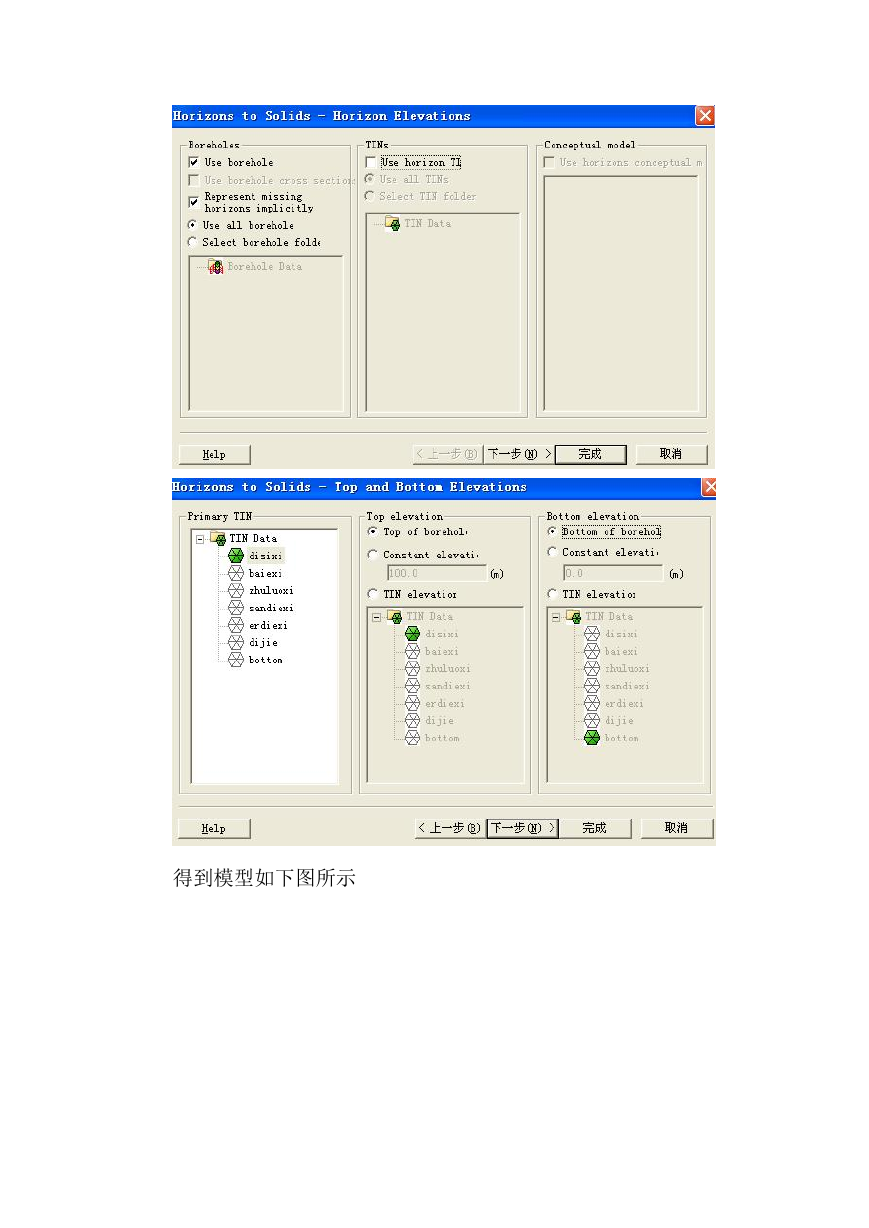

确保所有钻孔选择上（打钩），按每个地层建立 tin（n 个地层对应n 个tin），每个 Tin material 对应每个 Horizon ID（即钻孔里HGU ID 和Horizon 对应），新建 Tin 时候可以选择 Tin material 与 Horizon ID （这个要填写）。具体操作为：选中 map data（左侧）后点 feature objects、 map—>tin 出现如下选择 Tin material 与填写 Horizon ID 即可，以此类推，直至每个 tin 修改完毕。 4.4horizon—>solid 注意建模有根据钻孔建模有根据 TIN 建模不要乱点，本次建模是根据钻孔建模因此只选择 borehole，见下三图。选择钻孔，则所有的都选择钻孔。

得到模型如下图所示
