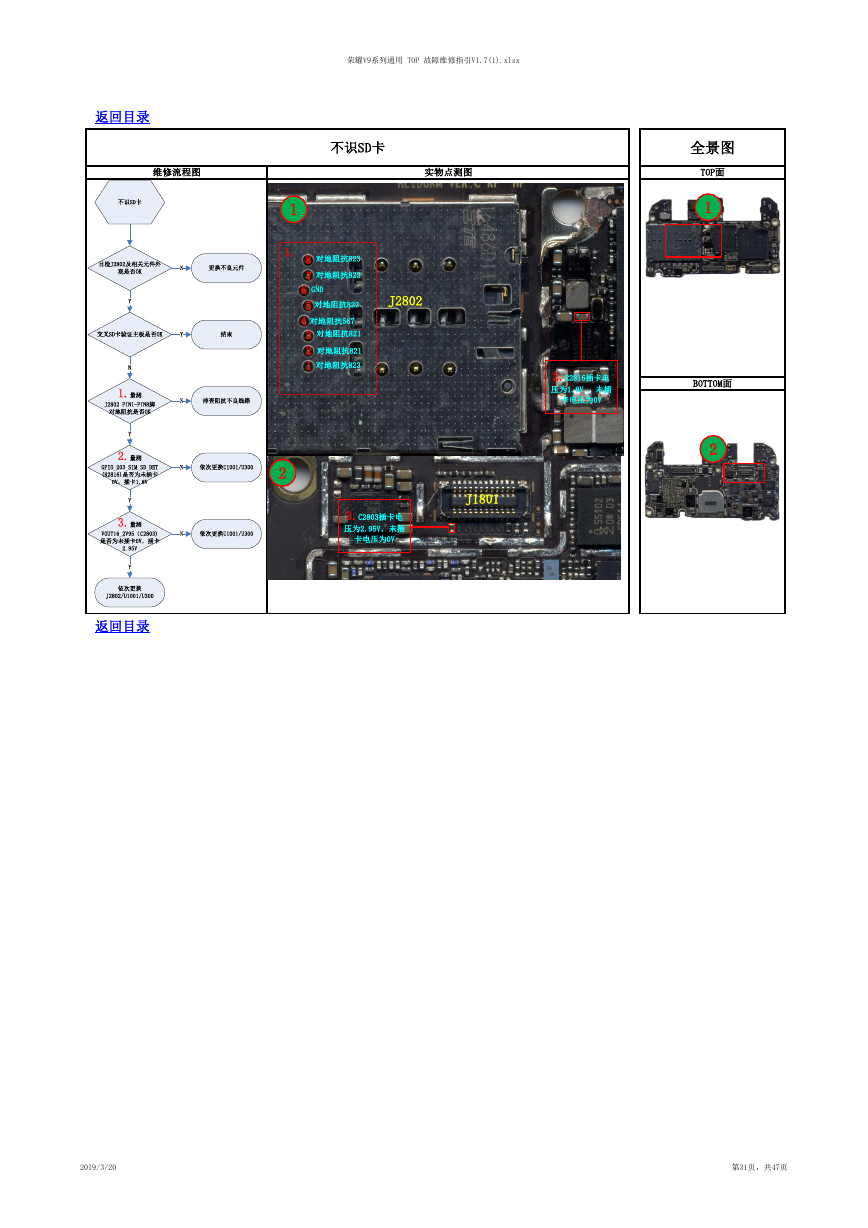

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx 返回目录 维修流程图 实物点测图 不识SD卡 对地阻抗823 对地阻抗823 对地阻抗822 8 7 6 GND 5 4 对地阻抗567 3 2 1 对地阻抗821 对地阻抗821 对地阻抗823 1 1. 2 J2802 2.R2816插卡电 压为1.8V ，未插 卡电压为0V 全景图 TOP面 1 BOTTOM面 2 J1801 3.C2803插卡电 压为2.95V，未插 卡电压为0V 返回目录 2019/3/20 第31页，共47页 不识SD卡目检J2802及相关元件外观是否OK更换不良元件NY交叉SD卡验证主板是否OK结束YN1.量测J2802 PIN1-PIN8脚对地阻抗是否OK排查阻抗不良线路NY2.量测GPIO_203_SIM_SD_DET (R2816)是否为未插卡0V，插卡1.8V依次更换U1001/U300NY3.量测VOUT16_2V95（C2803)是否为未插卡0V，插卡2.95V依次更换U1001/U300N依次更换J2802/U1001/U300Y
