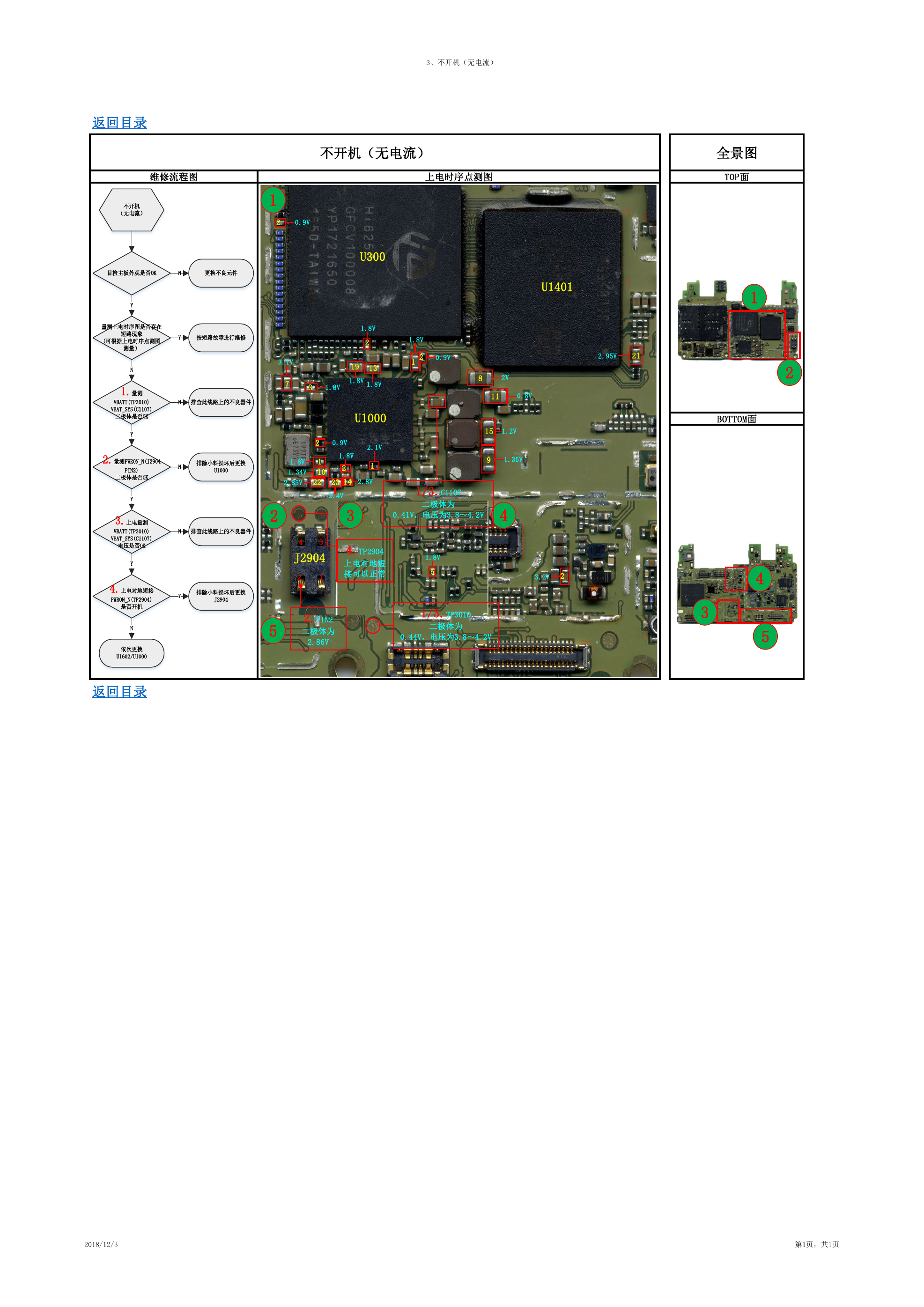

3、不开机（无电流） 返回目录 不开机 （无电流） 维修流程图 上电时序点测图 不开机（无电流） 全景图 TOP面 1 2 0.9V 目检主板外观是否OK N 更换不良元件 Y 量测上电时序图是否存在 短路现象 (可根据上电时序点测图 测量） N 1.量测 VBATT(TP3010) VBAT_SYS(C1107) 二极体是否OK Y Y 按短路故障进行维修 N 排查此线路上的不良器件 3.1V 7 3 1.8V U300 1.8V 2 19 13 1.8V 1.8V U1000 2 0.9V 1.8V 1.34V 1 10 1.8V 2 2.1V 1 2.85V 22 23 14 2.8V 2.4V 3 2.量测PWRON_N(J2904 PIN2) 二极体是否OK N 排除小料损坏后更换 U1000 N 排查此线路上的不良器件 Y 排除小料损坏后更换 J2904 2 5 Y 3.上电量测 VBATT(TP3010) VBAT_SYS(C1107) 电压是否OK Y 4.上电对地短接 PWRON_N(TP2904) 是否开机 N 依次更换 U1602/U1000 返回目录 U1401 1.8V 2 1 0.9V 2.95V 21 8 2V 11 0.8V 15 1.2V 9 1.35V 1/3.C1107 二极体为 0.41V，电压为3.8～4.2V 4 1 2 BOTTOM面 4 3 J2904 2 1 4.TP2904 上电对地短 接可以正常 1.8V 5 3.2V 2 2.PIN2 二极体为 2.86V 1/3.TP3010 二极体为 0.44V，电压为3.8～4.2V 3 4 5 2018/12/3 第1页，共1页
