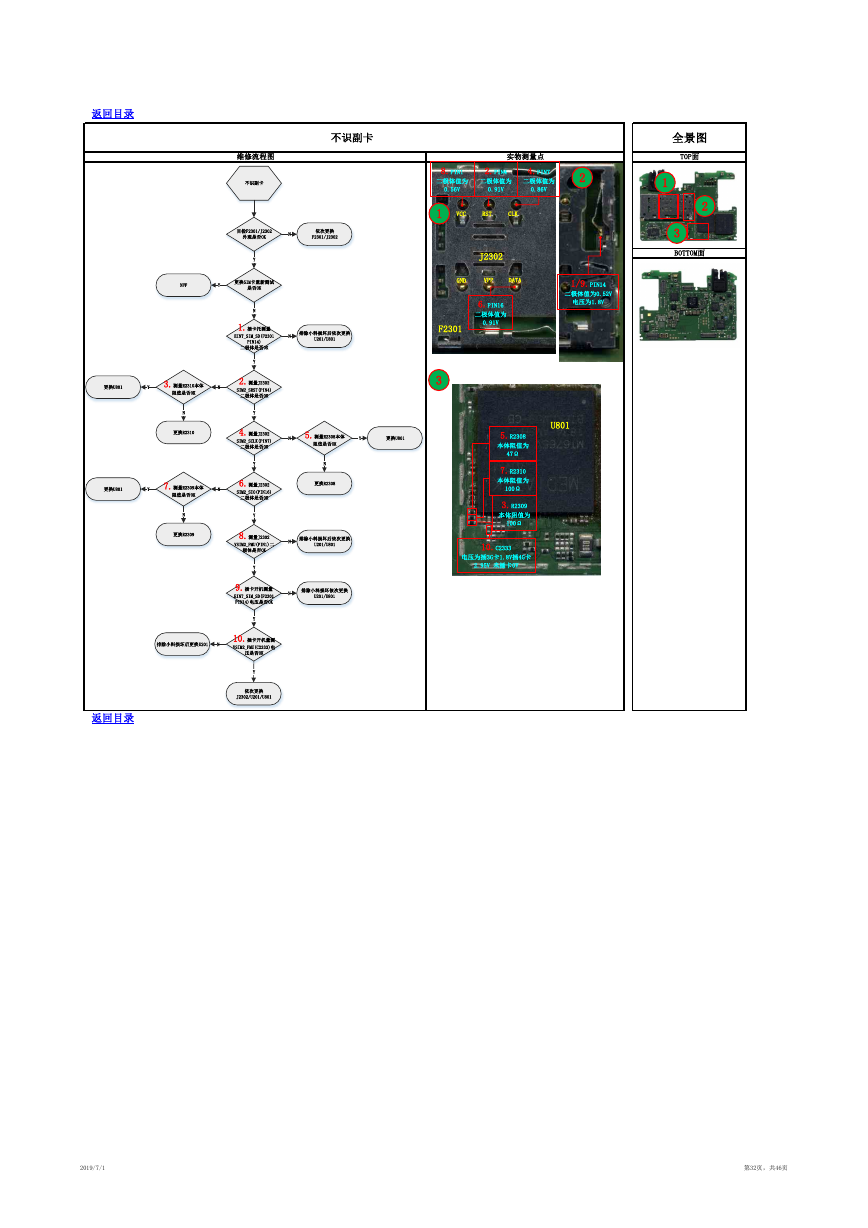

返回目录 不识副卡 维修流程图 全景图 TOP面 1 2 3 BOTTOM面 实物测量点 8.PIN1 二极体值为 0.56V 2.PIN4 二极体值为 0.91V 4.PIN7 二极体值为 0.86V 2 1 VCC RST CLK J2302 GND VPP DATA 6.PIN16 二极体值为 0.91V F2301 3 1/9.PIN14 二极体值为0.52V 电压为1.8V U801 5.R2308 本体阻值为 47Ω 7.R2310 本体阻值为 100Ω 3.R2309 本体阻值为 100Ω 10.C2333 电压为插3G卡1.8V插4G卡 2.95V 未插卡0V 返回目录 2019/7/1 第32页，共46页 不识副卡目检F2301/J2302外观是否OK依次更换F2301/J2302N更换SIM卡重新测试是否OKYYNFFN2.测量J2302SIM2_SRST(PIN4)二极体是否OKN3.测量R2310本体阻值是否OKN更换R2310Y更换U801Y4.测量J2302SIM2_SCLK(PIN7)二极体是否OKN5.测量R2308本体阻值是否OKN更换R2308Y更换U801Y6.测量J2302SIM2_SIO(PIN16)二极体是否OKN7.测量R2309本体阻值是否OKN更换R2309Y更换U801Y1.插卡托测量EINT_SIM_SD(F2301 PIN14)二极体是否OKYN排除小料损坏后依次更换U201/U8018.测量J2302VSIM2_PMU(PIN1)二极体是否OKNY排除小料损坏后依次更换U201/U80110.插卡开机量测VSIM2_PMU(C2333)电压是否OKN排除小料损坏后更换U201Y依次更换J2302/U201/U8019.插卡开机测量EINT_SIM_SD(F2301 PIN14)电压是否OKYN排除小料损坏依次更换U201/U801
