南京工程学院试卷 I 评分标准 共 6 页 第 1 页 试题评分标准及参考答案 学年第 学期 课程所属部门： 机械工程学院 课程名称： 数控技术 使用班级： 制 作 人： 直线控制 轮廓控制 2. 点位控制 4. 单微处理机 多微处理机 5. 模态代码（续效代码） 一、填空（本题 10 空 ,每空 1.5 分,共 15 分） 1. 立式数控铣床 3. 手动编程 自动编程 非模态代码（非续效） 二、单选题（本题 10 小题 ,每题 1.5 分,共 15 分） 1.A 2.A 3.D 4.C 5.A 6.C 7.D 8.C 9.B 10.B 三、判断题（本题 10 小题 ,每题 1 分,共 10 分） 1. × 2. √ 3. √ 4. × 5. × 6. × 7. √ 8. √ 9. ×10. × 四、问答题（本题 5 小题 ,每题 6 分,共 30 分） 1 （答出要点即可，每个要点 1.5 分） 答：第一个节拍——偏差判别，判别刀具位置相对于给定轮廓的偏离位置，以决定进给 方向； 第二个节拍——进给。根据偏差判别结果，控制刀具相对于工件轮廓进给一步，即向规 定的轮廓靠拢，以缩小偏差； 第三个节拍——偏差计算。由于刀具在进给后已经改变了位置，因此要计算出刀具当前 位置的新偏差，为下一次偏差判别做准备； 第四个节拍——终点判别。判断刀具是否已到达终点，若已到达终点，则停止插补，若 未到达终点，再继续插补。 2.（答出要点即可，每个要点 1 分） 答：数控加工编程的主要内容有：分析零件图、确定工艺过程及工艺路线、计算刀具轨 迹的坐标值、编写加工程序、程序输入数控系统、程序校验及首件试切等。 3. （答出要点即，可每个要点 2 分） “三相”是指定子三相绕组 A、B、C；“单”是指每次只有一相绕组通电；“拍”是指从 一种通电状态变为另一种通电状态；“三拍”是指经过三次切换控制绕组的通电状态为一 个循环，接着重复第一拍的通电情况。 4. 对刀点：在数控机床上加工零件时，刀具相对于工件运动的起点，又称为程序起点。 （3 分） 换刀点：是指刀架转为换刀时的位置，可以使某一固定点，也可以是任意一点。（3 分） 5. 第一步为刀补建立，即刀具从起刀点接近工件。（2 分） 第二步刀补进行，一旦刀补建立则一直维持，直至被撤销。（2 分） 第三步为刀补撤销，即刀具撤离工件，回到起刀点。（2 分） 

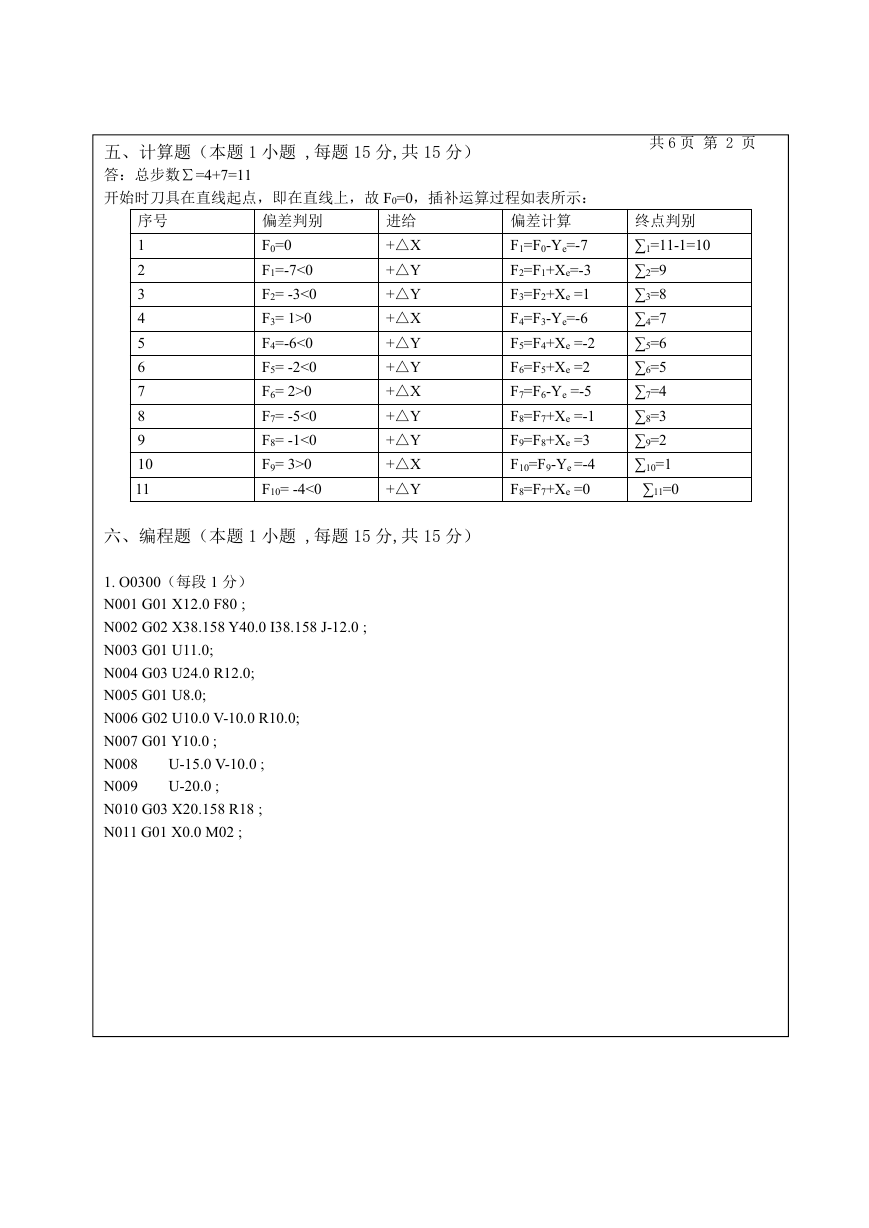

五、计算题（本题 1 小题 ,每题 15 分,共 15 分） 答：总步数∑=4+7=11 开始时刀具在直线起点，即在直线上，故 F0=0，插补运算过程如表所示： 南京工程学院评分标准及参考答案 共 6 页 第 2 页 序号 1 2 3 4 5 6 7 8 9 10 11 偏差判别 F0=0 F1=-7<0 F2= -3<0 F3= 1>0 F4=-6<0 F5= -2<0 F6= 2>0 F7= -5<0 F8= -1<0 F9= 3>0 F10= -4<0 进给 +△X +△Y +△Y +△X +△Y +△Y +△X +△Y +△Y +△X +△Y 偏差计算 F1=F0-Ye=-7 F2=F1+Xe=-3 F3=F2+Xe =1 F4=F3-Ye=-6 F5=F4+Xe =-2 F6=F5+Xe =2 F7=F6-Ye =-5 F8=F7+Xe =-1 F9=F8+Xe =3 F10=F9-Ye =-4 F8=F7+Xe =0 终点判别 ∑1=11-1=10 ∑2=9 ∑3=8 ∑4=7 ∑5=6 ∑6=5 ∑7=4 ∑8=3 ∑9=2 ∑10=1 ∑11=0 六、编程题（本题 1 小题 ,每题 15 分,共 15 分） 1. O0300（每段 1 分） N001 G01 X12.0 F80 ; N002 G02 X38.158 Y40.0 I38.158 J-12.0 ; N003 G01 U11.0; N004 G03 U24.0 R12.0; N005 G01 U8.0; N006 G02 U10.0 V-10.0 R10.0; N007 G01 Y10.0 ; N008 N009 N010 G03 X20.158 R18 ; N011 G01 X0.0 M02 ; U-15.0 V-10.0 ; U-20.0 ;
