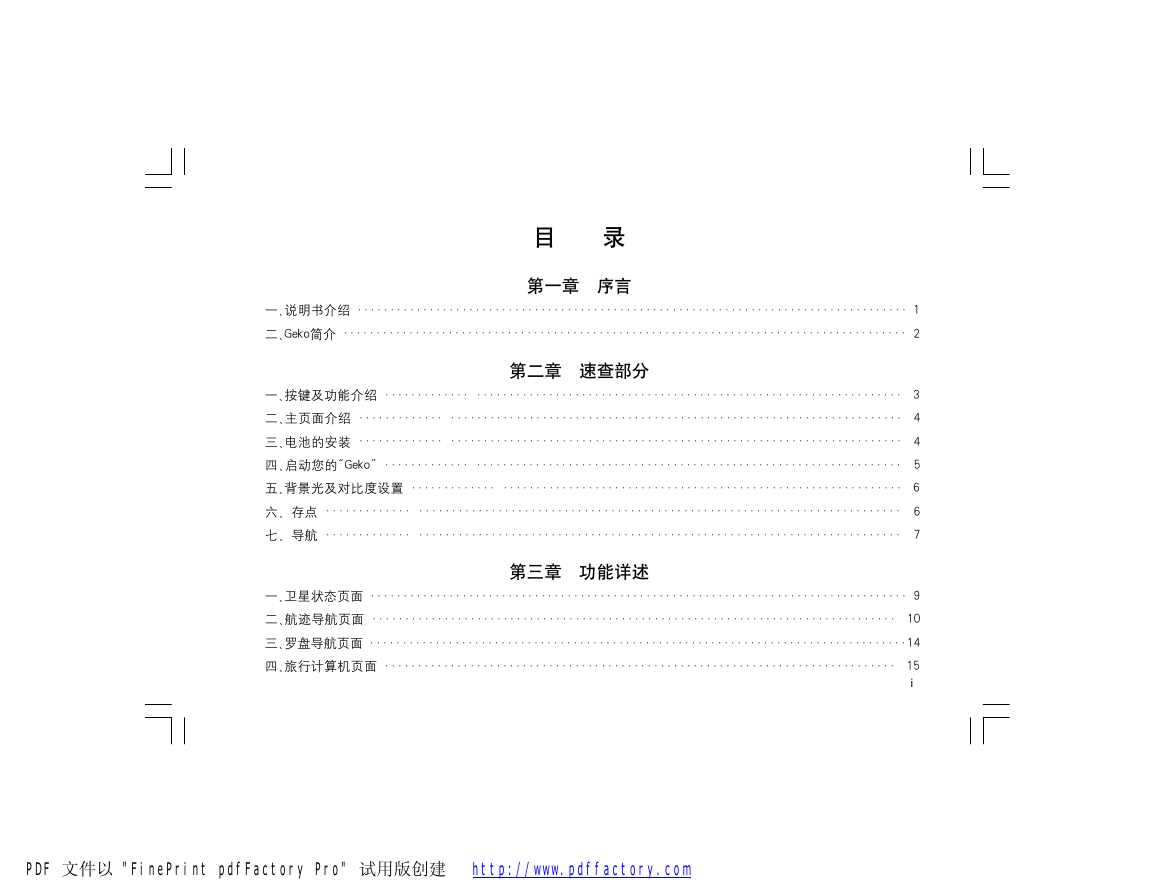

目录第一章序言一、说明书介绍 .................................................................................... 1 二、Geko简介 ...................................................................................... 2 第二章速查部分一、按键及功能介绍 ............. ................................................................. 3 二、主页面介绍 ............. ..................................................................... 4 三、电池的安装 ............. ..................................................................... 4 四、启动您的“Geko” ............. ................................................................. 5 五、背景光及对比度设置 ............. ............................................................. 6 六、存点 ............. ......................................................................... 6 七、导航 ............. ......................................................................... 7 第三章功能详述一、卫星状态页面 .................................................................................. 9 二、航迹导航页面 ................................................................................ 10 三、罗盘导航页面 .................................................................................. 14 四、旅行计算机页面 .............................................................................. 15 i PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

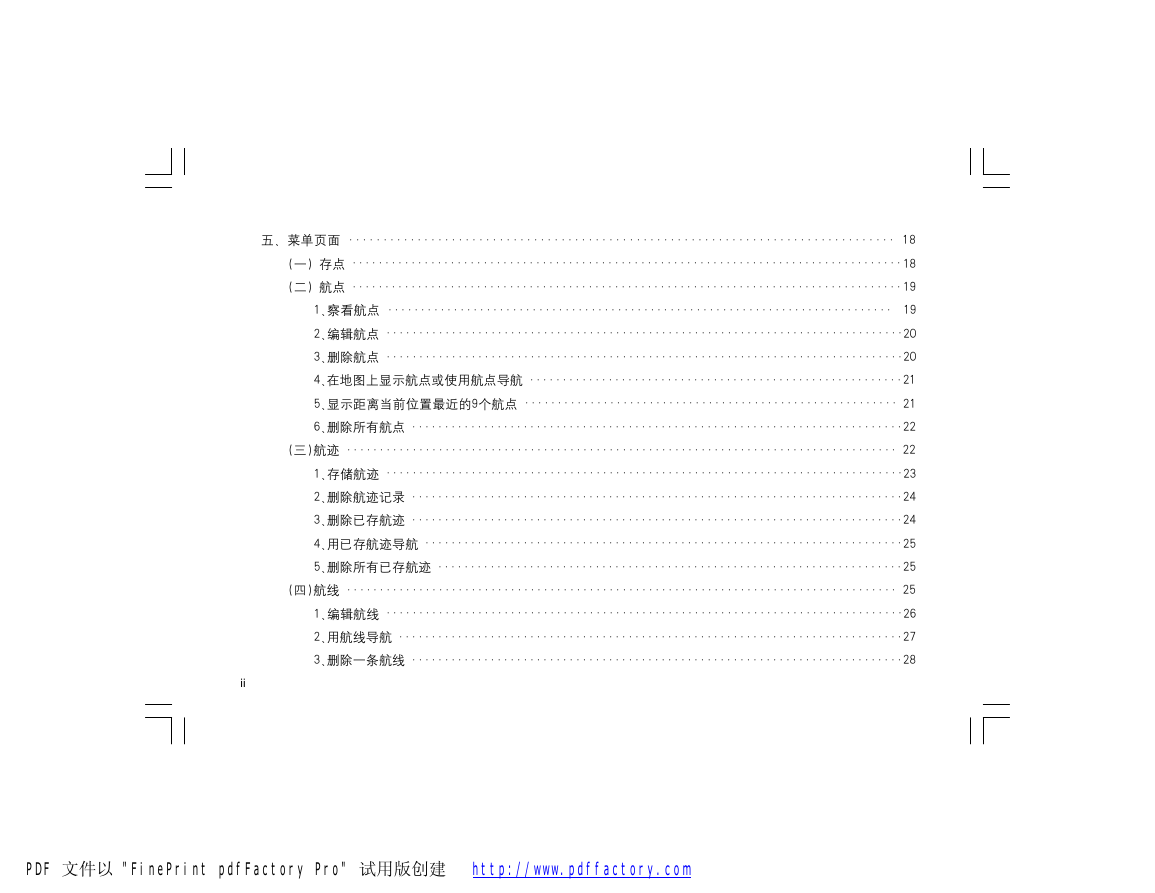

五、菜单页面 ................................................................................ 18 (一) 存点 .................................................................................... 18 (二) 航点 .................................................................................... 19 1、察看航点 ............................................................................. 19 2、编辑航点 ............................................................................... 20 3、删除航点 ............................................................................... 20 4、在地图上显示航点或使用航点导航 ......................................................... 21 5、显示距离当前位置最近的9个航点 ......................................................... 21 6、删除所有航点 ........................................................................... 22 （三）航迹 .................................................................................... 22 1、存储航迹 ............................................................................... 23 2、删除航迹记录 ........................................................................... 24 3、删除已存航迹 ........................................................................... 24 4、用已存航迹导航 ......................................................................... 25 5、删除所有已存航迹 ....................................................................... 25 （四）航线 .................................................................................... 25 1、编辑航线 ............................................................................... 26 2、用航线导航 ............................................................................. 27 3、删除一条航线 ........................................................................... 28 ii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

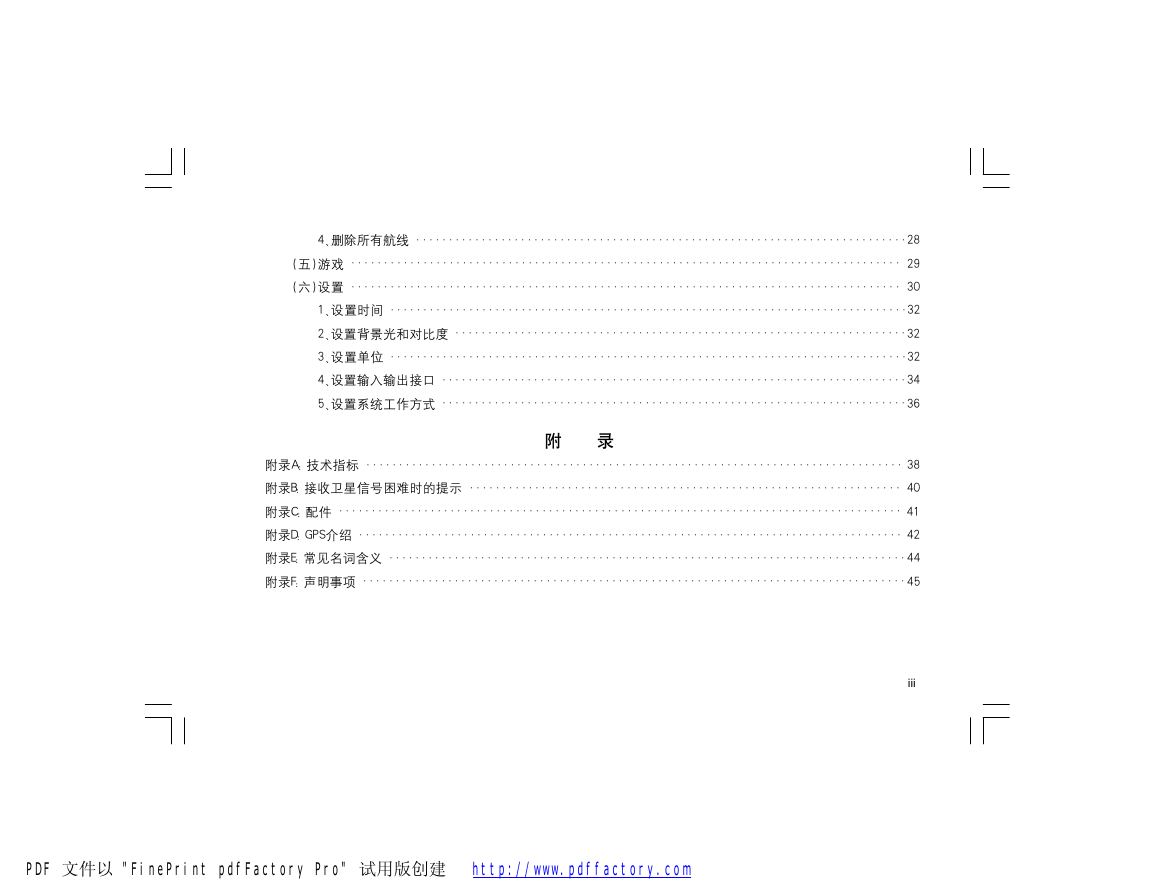

4、删除所有航线 ........................................................................... 28 （五）游戏 .................................................................................... 29 （六）设置 .................................................................................... 30 1、设置时间 ............................................................................... 32 2、设置背景光和对比度 ..................................................................... 32 3、设置单位 ............................................................................... 32 4、设置输入输出接口 ....................................................................... 34 5、设置系统工作方式 ....................................................................... 36 附录附录A：技术指标 .................................................................................. 38 附录B：接收卫星信号困难时的提示 .................................................................. 40 附录C：配件 ...................................................................................... 41 附录D：GPS介绍 ................................................................................... 42 附录E：常见名词含义 ............................................................................... 44 附录F：声明事项 ................................................................................... 45 iii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

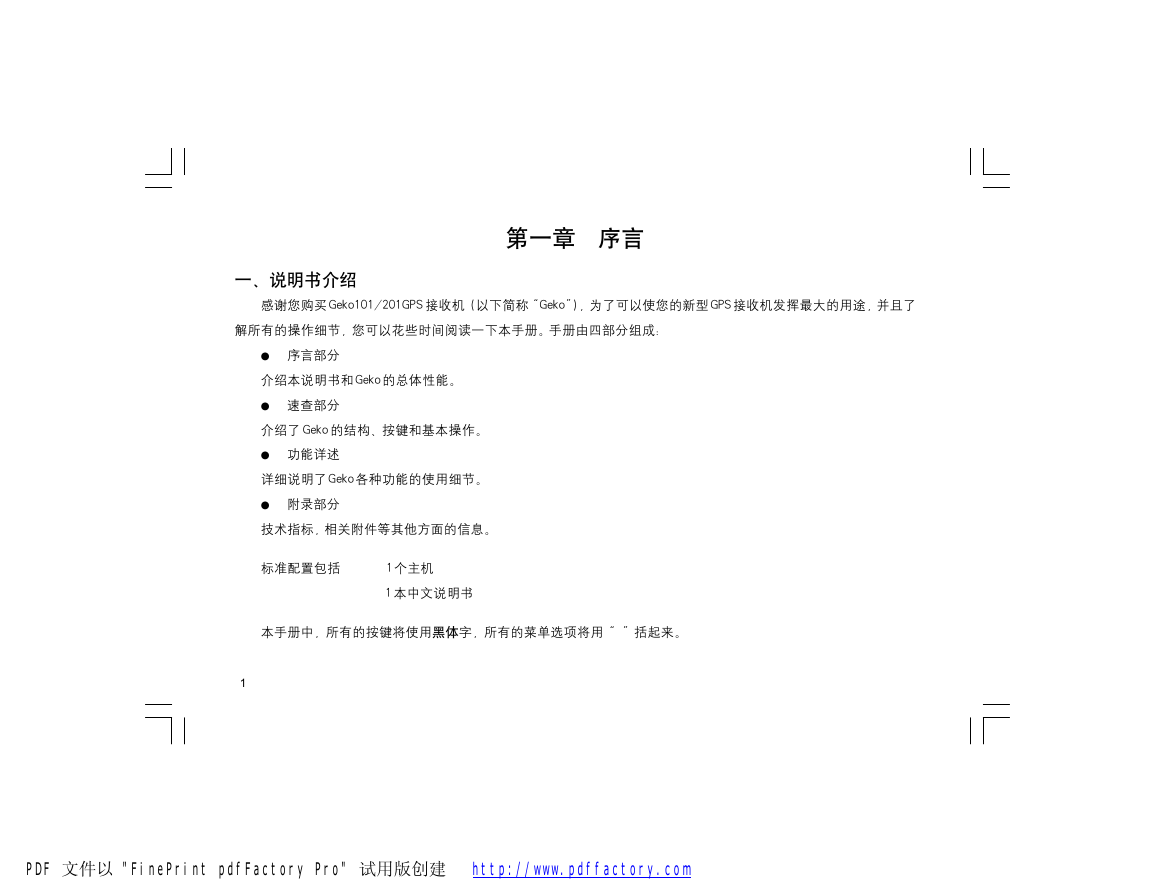

第一章序言一、说明书介绍感谢您购买 Geko101/201GPS 接收机（以下简称“Geko”），为了可以使您的新型 GPS 接收机发挥最大的用途，并且了解所有的操作细节，您可以花些时间阅读一下本手册。手册由四部分组成： ● 序言部分介绍本说明书和 Geko 的总体性能。 ● 速查部分介绍了 Geko 的结构、按键和基本操作。 ● 功能详述详细说明了 Geko 各种功能的使用细节。 ● 附录部分技术指标，相关附件等其他方面的信息。标准配置包括 1个主机 1 本中文说明书本手册中，所有的按键将使用黑体字，所有的菜单选项将用“ ”括起来。 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

二、Geko 简介 Geko 是美国 Garmin 公司 GARMIN 新一代基础型的 GPS 接收机,是一款非常适合个人使用的入门级产品。它体积小，重量轻，携带方便，操作简单，外形美观时尚。 Geko 可以编辑超长的航线，机器内可以存储 20 条航线，每条航线可以包含多达 125 个航点。您再也不必为长距离的旅行没有好的向导而担心了，Geko 将一路为您导航。 Geko 中有航向、速度、目标方位、偏航距、在途时间、到达时刻等三十余种详尽的导航数据，您所要了解的的行程信息都可以在 Geko 中找到。此外，Geko 还提供几个非常有趣的户外 GPS 互动游戏。它可以在您的周围建立一个虚拟的游戏空间，然后根据您的位置变化来进行各种游戏。新颖的游戏方式会为您的户外活动增添无穷的乐趣。 2 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

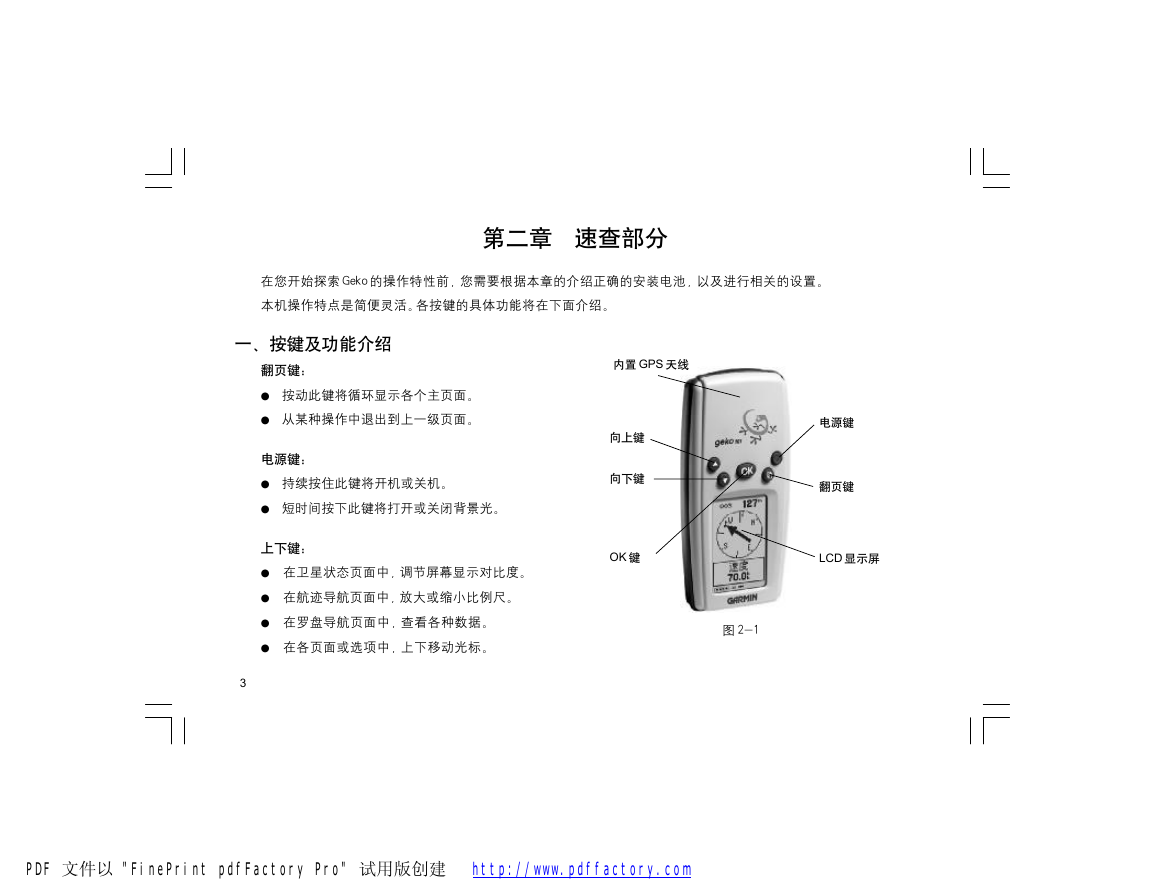

第二章速查部分在您开始探索 Geko 的操作特性前，您需要根据本章的介绍正确的安装电池，以及进行相关的设置。本机操作特点是简便灵活。各按键的具体功能将在下面介绍。一、按键及功能介绍翻页键： ● 按动此键将循环显示各个主页面。 ● 从某种操作中退出到上一级页面。电源键： ● 持续按住此键将开机或关机。 ● 短时间按下此键将打开或关闭背景光。上下键： ● 在卫星状态页面中，调节屏幕显示对比度。 ● 在航迹导航页面中，放大或缩小比例尺。 ● 在罗盘导航页面中，查看各种数据。 ● 在各页面或选项中，上下移动光标。 3 内置 GPS 天线向上键向下键 OK 键电源键翻页键 LCD 显示屏图 2-1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

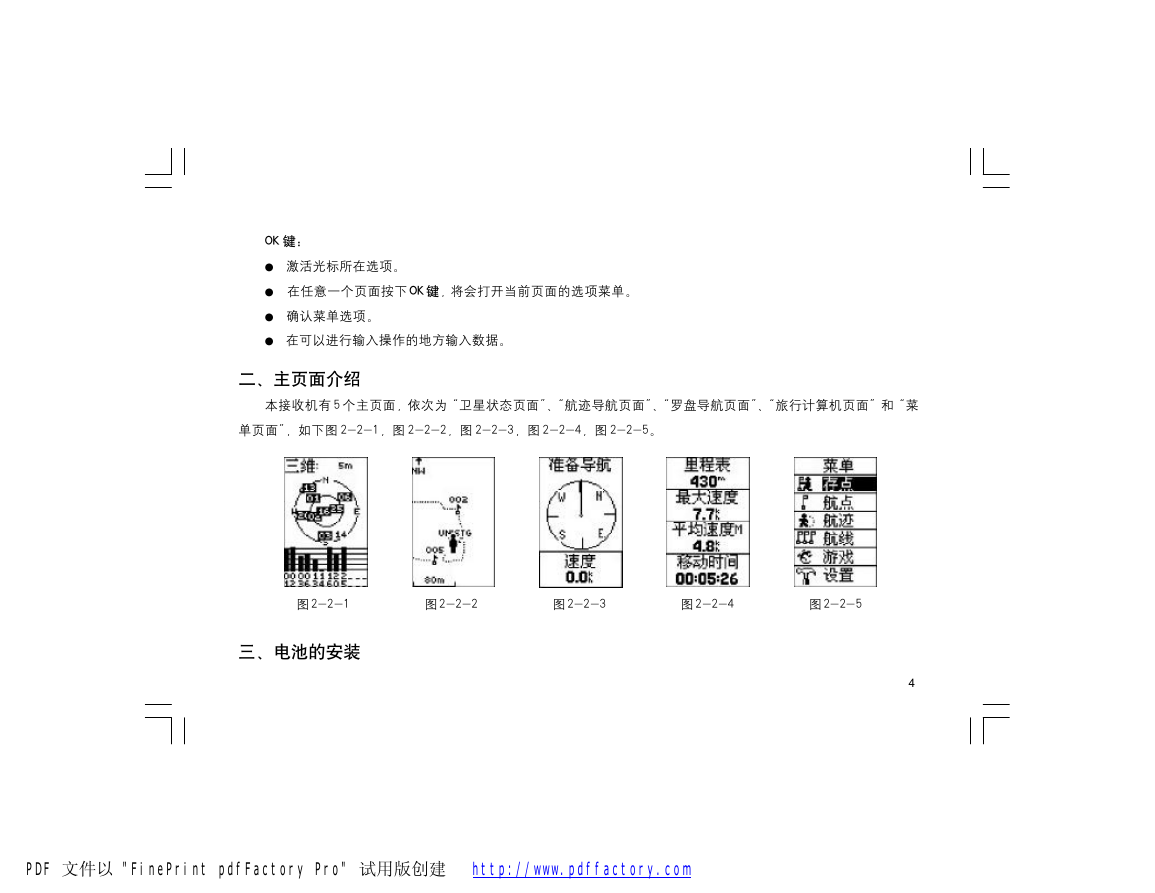

OK 键： ● 激活光标所在选项。 ● 在任意一个页面按下 OK 键，将会打开当前页面的选项菜单。 ● 确认菜单选项。 ● 在可以进行输入操作的地方输入数据。二、主页面介绍本接收机有 5 个主页面，依次为“卫星状态页面”、“航迹导航页面”、“罗盘导航页面”、“旅行计算机页面”和“菜单页面”，如下图 2-2-1，图 2-2-2，图 2-2-3，图 2-2-4，图 2-2-5。图 2-2-1 图 2-2-2 图 2-2-3 图 2-2-4 图 2-2-5 三、电池的安装 4 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

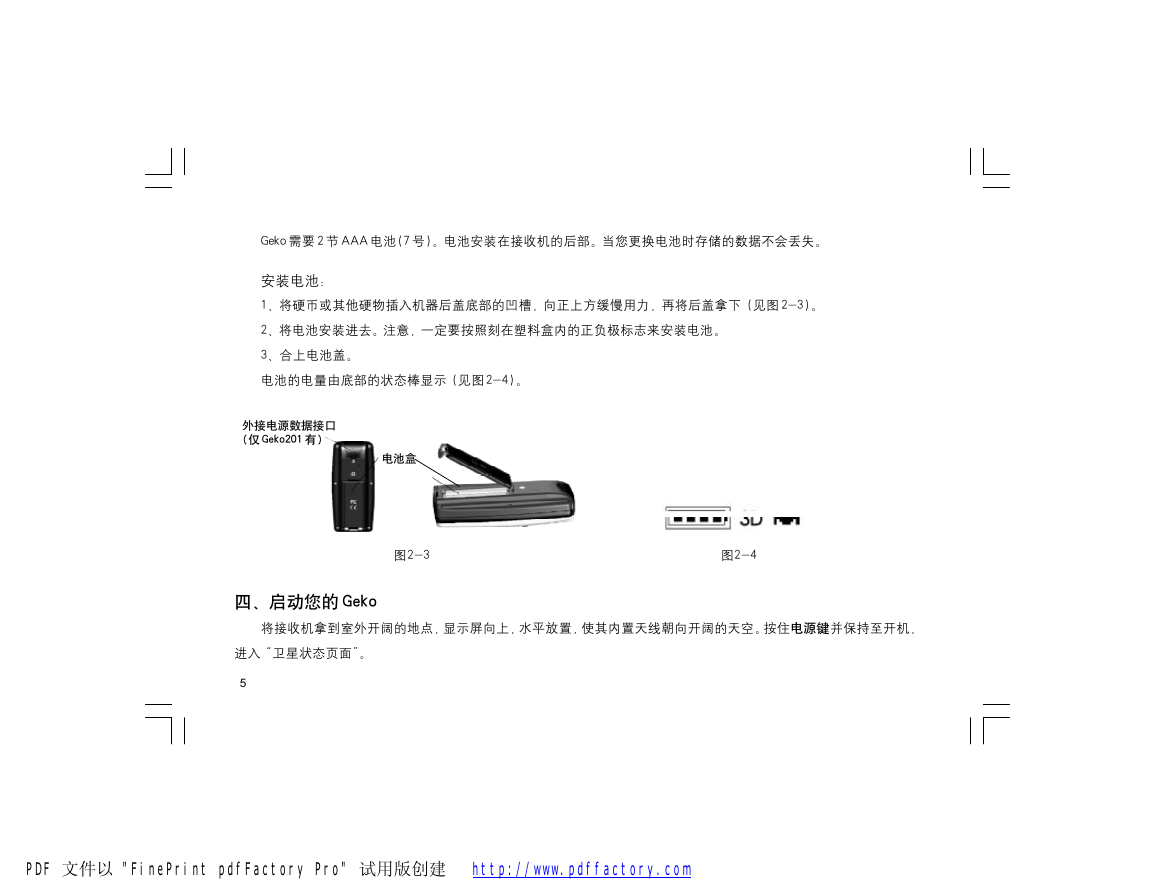

Geko 需要 2 节 AAA 电池(7 号)。电池安装在接收机的后部。当您更换电池时存储的数据不会丢失。安装电池： 1、将硬币或其他硬物插入机器后盖底部的凹槽，向正上方缓慢用力，再将后盖拿下（见图 2-3）。 2、将电池安装进去。注意，一定要按照刻在塑料盒内的正负极标志来安装电池。 3、合上电池盖。电池的电量由底部的状态棒显示（见图 2-4）。外接电源数据接口（仅 Geko201 有）电池盒图2-3 图2-4 四、启动您的 Geko 将接收机拿到室外开阔的地点，显示屏向上，水平放置，使其内置天线朝向开阔的天空。按住电源键并保持至开机，进入“卫星状态页面”。 5 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com
