对称分量法（零序，正序，负序）的理解与计算 1）求零序分量：把三个向量相加求和。即 A 相不动，B 相的原点平移到 A 相的顶端（箭头 处），注意 B 相只是平移，不能转动。同方法把 C 相的平移到 B 相的顶端。此时作 A 相原点 到 C 相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。最后取此向量幅值 的三分一，这就是零序分量的幅值，方向与此向量是一样的。 2）求正序分量：对原来三相向量图先作下面的处理：A 相的不动，B 相逆时针转 120 度，C 相顺时针转 120 度，因此得到新的向量图。按上述方法把此向量图三相相加及取三分一，这 就得到正序的 A 相，用 A 相向量的幅值按相差 120 度的方法分别画出 B、C 两相。这就得出 3）求负序分量：注意原向量图的处理方法与求正序时不一样。A 相的不动，B 相顺时针转 120 度，C 相逆时针转 120 度，因此得到新的向量图。下面的方法就与正序时一样了。 了正序分量。 对电机回路来说是三相三线线制，Ia+Ib+Ic=0，三相不对称时也成立； 当 Ia+Ib+Ic≠0 时必有一相接地，对地有有漏电流； 对三相四线制则为 Ia+Ib+Ic+Io=0 成立，只要无漏电，三相不对称时也成立； 因此，零序电流通常作为漏电故障判断的参数。 负序电流则不同，其主要应用于三相三线的电机回路； 在没有漏电的情况下（即 Ia+Ib+Ic=0），三相不对称时也会产生负序电流； 负序电流常作为电机故障判断； 注意了： Ia+Ib+Ic=0 与三相对称不是一回事； Ia+Ib+Ic=0 时，三相仍可能不对称。 注意了： 三相不平衡与零序电流不可混淆呀！ 三相不平衡时，不一定会有零序电流的； 同样有零序电流时，三相仍可能为对称的。（这句话对吗?） 前面好几位把两者混淆了吧！ 

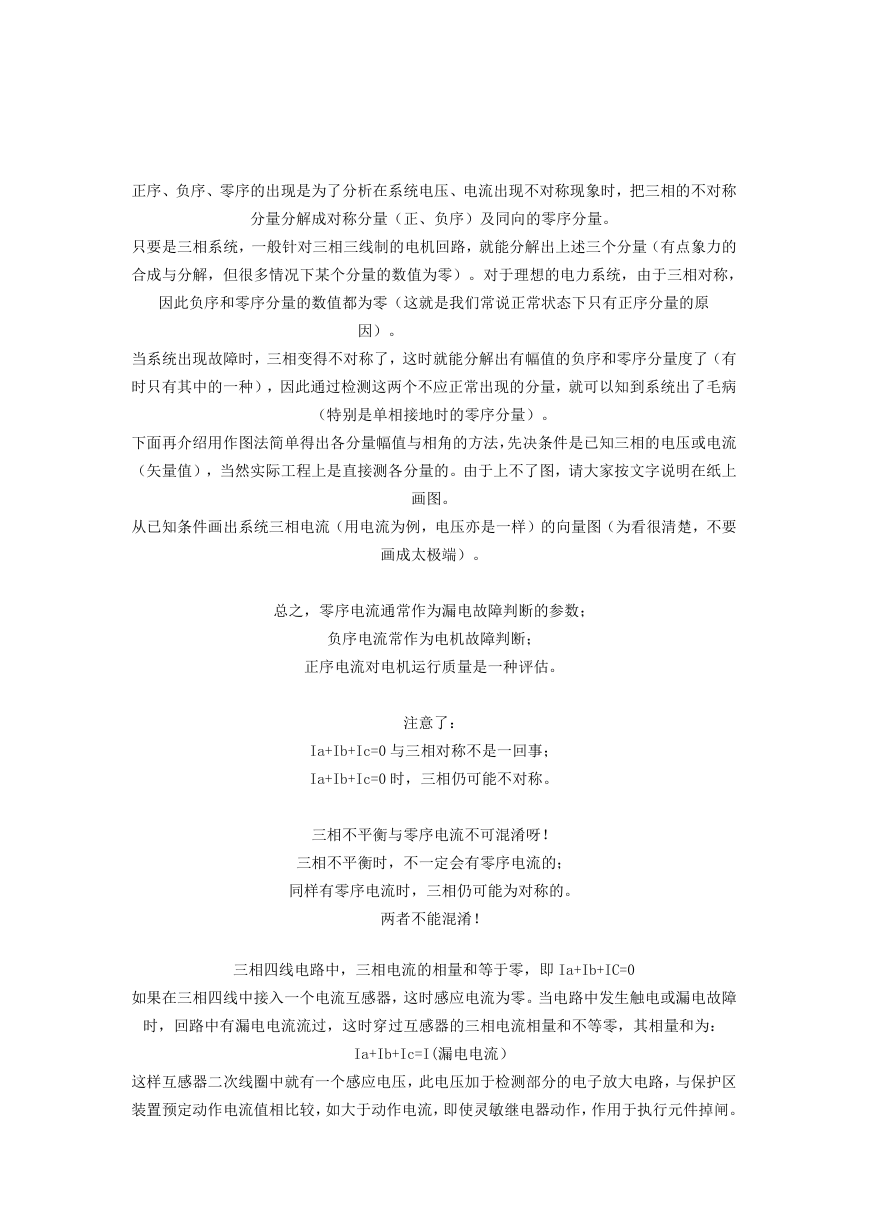

正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称 分量分解成对称分量（正、负序）及同向的零序分量。 只要是三相系统，一般针对三相三线制的电机回路，就能分解出上述三个分量（有点象力的 合成与分解，但很多情况下某个分量的数值为零）。对于理想的电力系统，由于三相对称， 因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原 因）。 当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有 时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病 （特别是单相接地时的零序分量）。 下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流 （矢量值），当然实际工程上是直接测各分量的。由于上不了图，请大家按文字说明在纸上 从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要 画成太极端）。 画图。 总之，零序电流通常作为漏电故障判断的参数； 负序电流常作为电机故障判断； 正序电流对电机运行质量是一种评估。 注意了： Ia+Ib+Ic=0 与三相对称不是一回事； Ia+Ib+Ic=0 时，三相仍可能不对称。 三相不平衡与零序电流不可混淆呀！ 三相不平衡时，不一定会有零序电流的； 同样有零序电流时，三相仍可能为对称的。 两者不能混淆！ 三相四线电路中，三相电流的相量和等于零，即 Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障 时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为： Ia+Ib+Ic=I(漏电电流） 这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区 装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。 

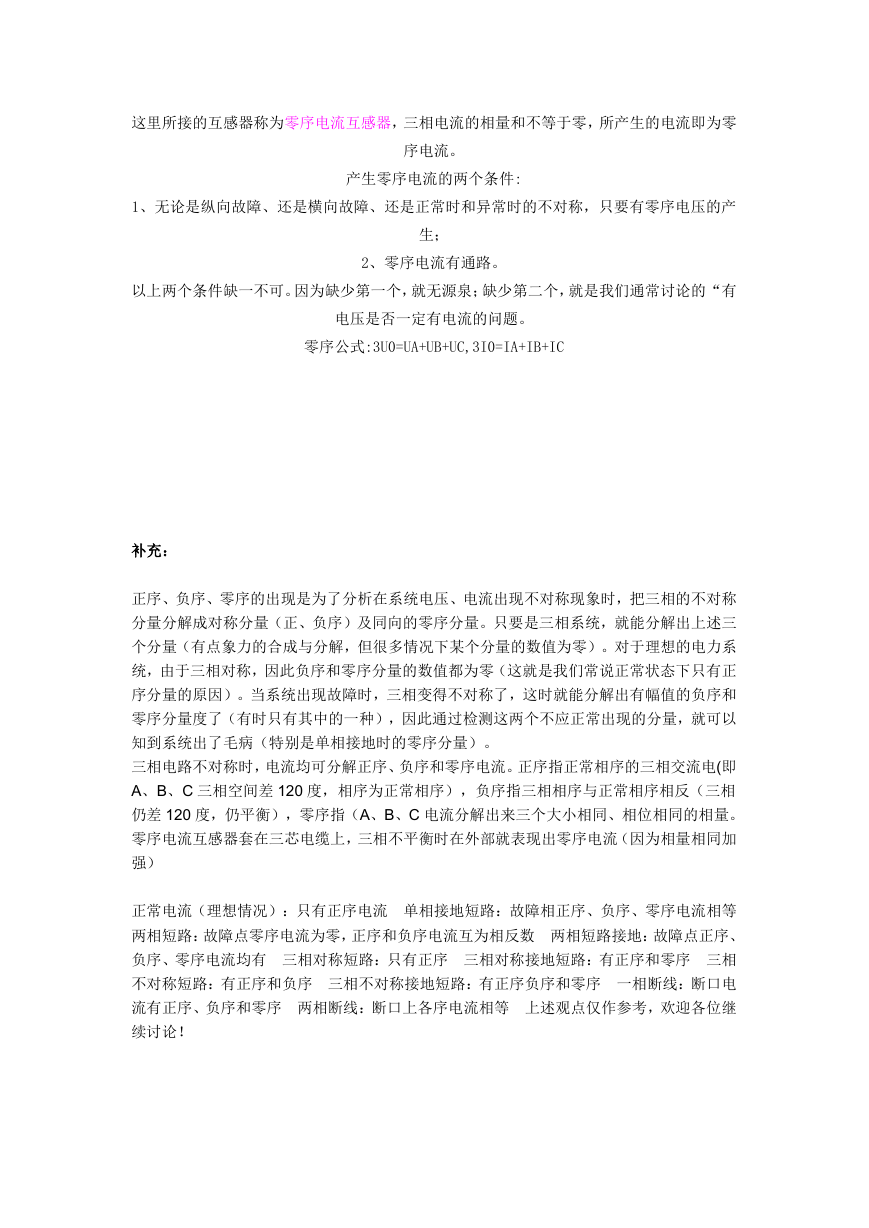

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零 序电流。 产生零序电流的两个条件: 1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产 生； 2、零序电流有通路。 以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有 电压是否一定有电流的问题。 零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC 补充： 正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称 分量分解成对称分量（正、负序）及同向的零序分量。只要是三相系统，就能分解出上述三 个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。对于理想的电力系 统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正 序分量的原因）。当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和 零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以 知到系统出了毛病（特别是单相接地时的零序分量）。 三相电路不对称时，电流均可分解正序、负序和零序电流。正序指正常相序的三相交流电(即 A、B、C 三相空间差 120 度，相序为正常相序），负序指三相相序与正常相序相反（三相 仍差 120 度，仍平衡），零序指（A、B、C 电流分解出来三个大小相同、相位相同的相量。 零序电流互感器套在三芯电缆上，三相不平衡时在外部就表现出零序电流（因为相量相同加 强） 正常电流（理想情况）：只有正序电流 单相接地短路：故障相正序、负序、零序电流相等 两相短路：故障点零序电流为零，正序和负序电流互为相反数 两相短路接地：故障点正序、 负序、零序电流均有 三相对称短路：只有正序 三相对称接地短路：有正序和零序 三相 不对称短路：有正序和负序 三相不对称接地短路：有正序负序和零序 一相断线：断口电 流有正序、负序和零序 两相断线：断口上各序电流相等 上述观点仅作参考，欢迎各位继 续讨论！
