顶推法(ILM)桥梁的施工阶段分析

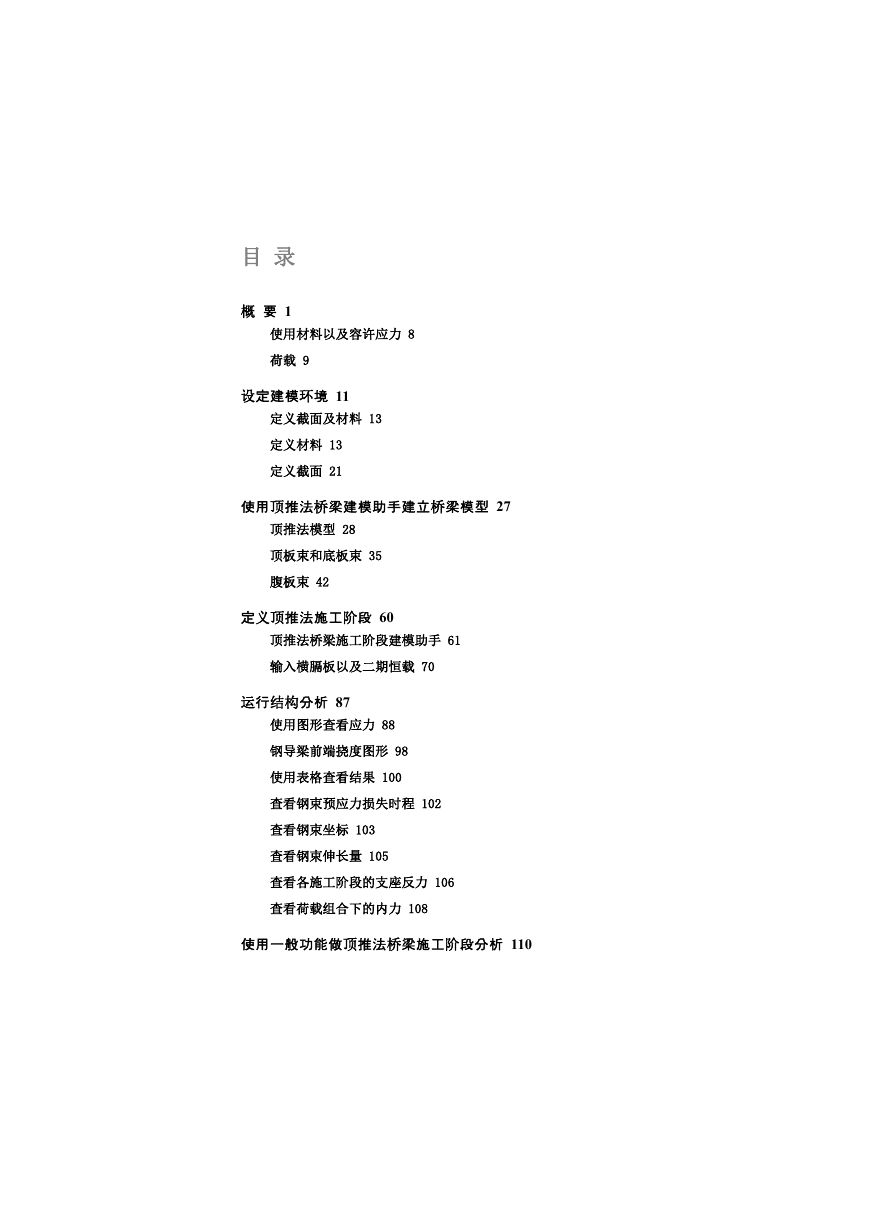

目 录 概 要 1 使用材料以及容许应力 8 荷载 9 设定建模环境 11 定义截面及材料 13 定义材料 13 定义截面 21 使用顶推法桥梁建模助手建立桥梁模型 27 顶推法模型 28 顶板束和底板束 35 腹板束 42 定义顶推法施工阶段 60 顶推法桥梁施工阶段建模助手 61 输入横膈板以及二期恒载 70 运行结构分析 87 使用图形查看应力 88 钢导梁前端挠度图形 98 使用表格查看结果 100 查看钢束预应力损失时程 102 查看钢束坐标 103 查看钢束伸长量 105 查看各施工阶段的支座反力 106 查看荷载组合下的内力 108 使用一般功能做顶推法桥梁施工阶段分析 110

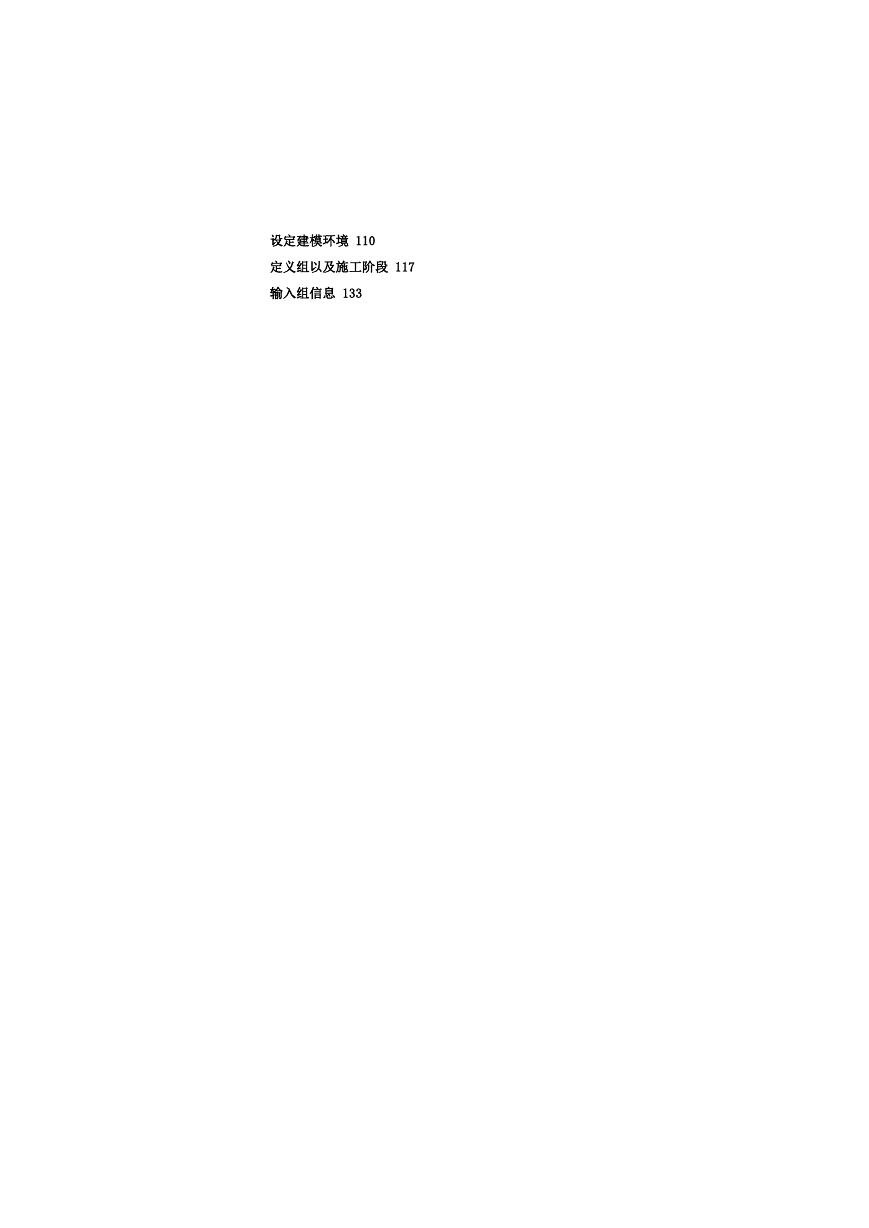

设定建模环境 110 定义组以及施工阶段 117 输入组信息 133

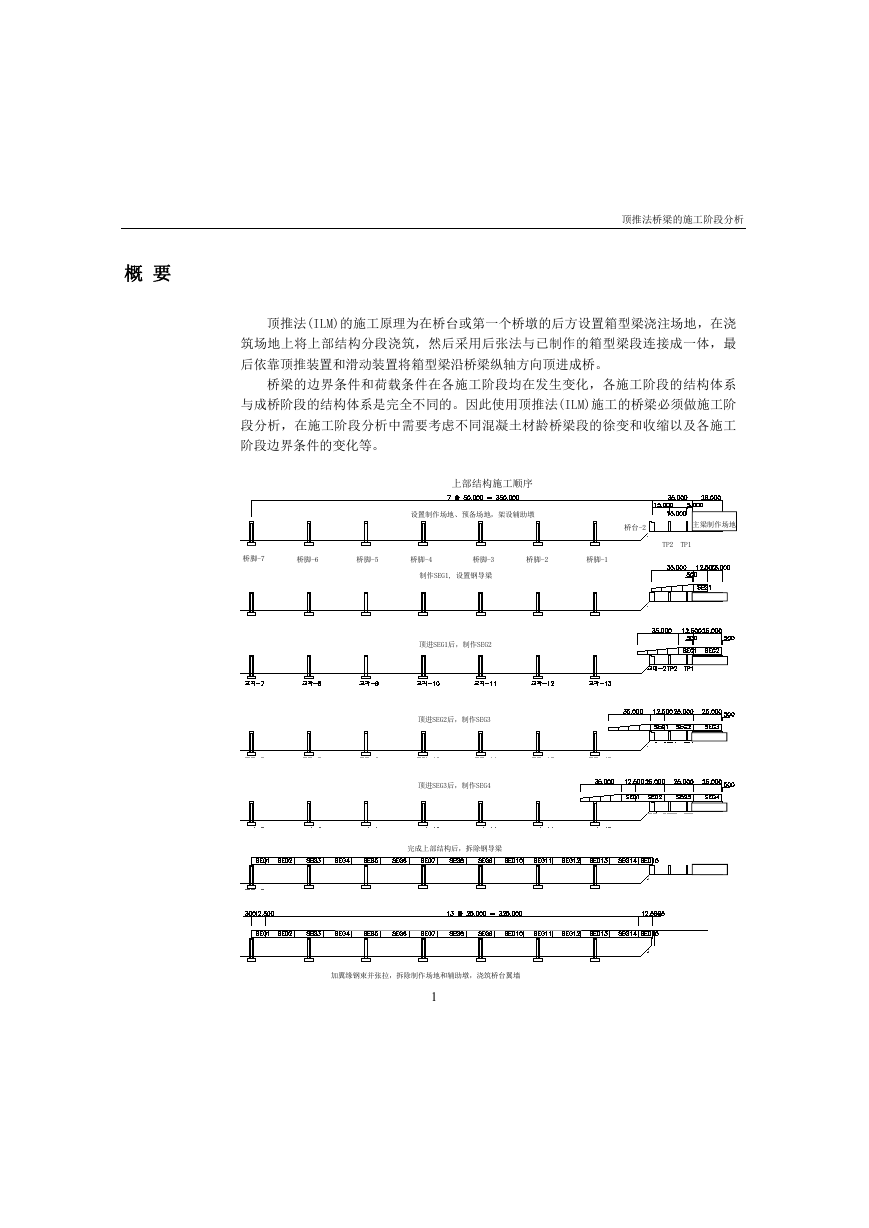

概 要 顶推法桥梁的施工阶段分析 顶推法(ILM)的施工原理为在桥台或第一个桥墩的后方设置箱型梁浇注场地,在浇 筑场地上将上部结构分段浇筑,然后采用后张法与已制作的箱型梁段连接成一体,最 后依靠顶推装置和滑动装置将箱型梁沿桥梁纵轴方向顶进成桥。 桥梁的边界条件和荷载条件在各施工阶段均在发生变化,各施工阶段的结构体系 与成桥阶段的结构体系是完全不同的。因此使用顶推法(ILM)施工的桥梁必须做施工阶 段分析,在施工阶段分析中需要考虑不同混凝土材龄桥梁段的徐变和收缩以及各施工 阶段边界条件的变化等。 上部结构施工顺序 设置制作场地、预备场地,架设辅助墩 桥脚-7 桥脚-6 桥脚-5 桥脚-4 桥脚-3 桥脚-2 桥脚-1 桥台-2 主梁制作场地 TP2 TP1 制作SEG1, 设置钢导梁 顶进SEG1后,制作SEG2 顶进SEG2后,制作SEG3 顶进SEG3后,制作SEG4 完成上部结构后,拆除钢导梁 加翼缘钢束并张拉,拆除制作场地和辅助墩,浇筑桥台翼墙 1

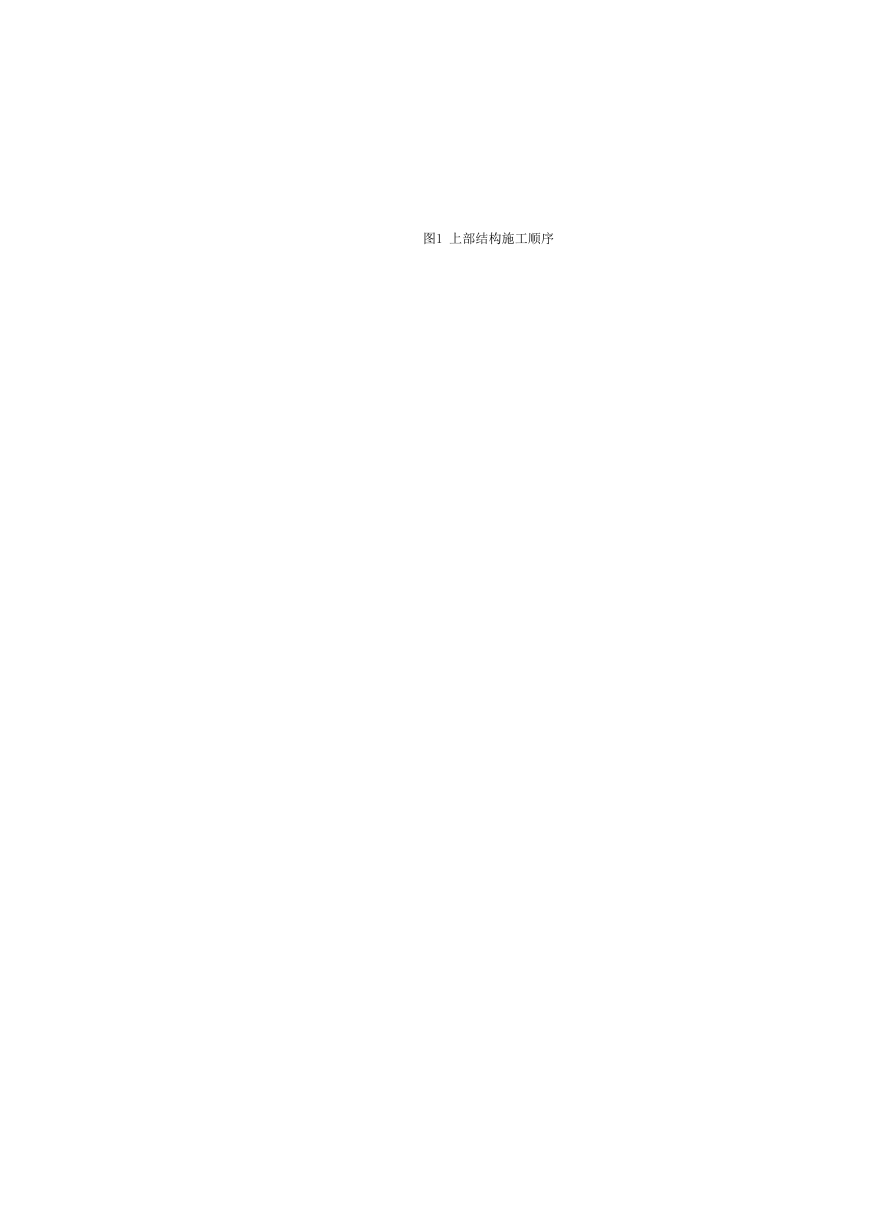

图1 上部结构施工顺序

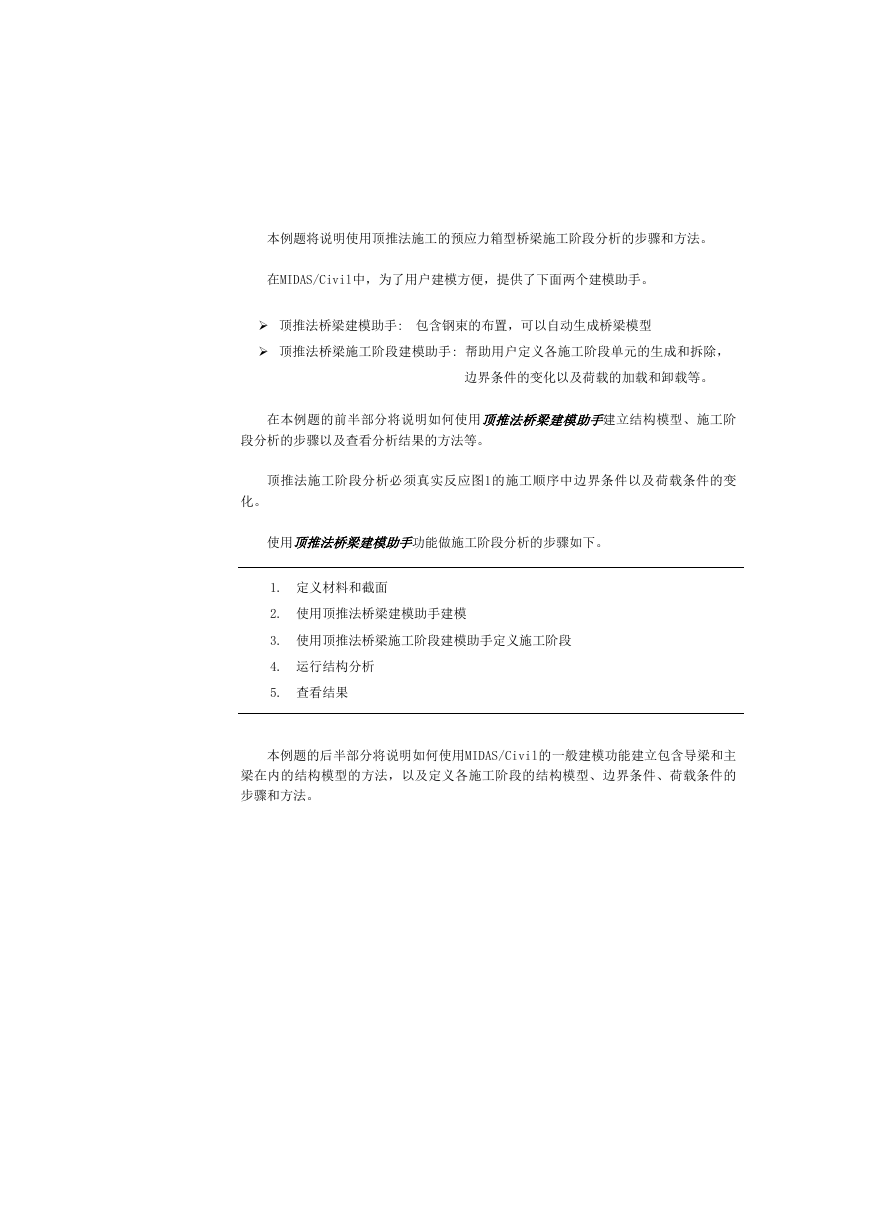

本例题将说明使用顶推法施工的预应力箱型桥梁施工阶段分析的步骤和方法。 在MIDAS/Civil中,为了用户建模方便,提供了下面两个建模助手。  顶推法桥梁建模助手: 包含钢束的布置,可以自动生成桥梁模型  顶推法桥梁施工阶段建模助手: 帮助用户定义各施工阶段单元的生成和拆除, 边界条件的变化以及荷载的加载和卸载等。 在本例题的前半部分将说明如何使用顶推法桥梁建模助手建立结构模型、施工阶 段分析的步骤以及查看分析结果的方法等。 顶推法施工阶段分析必须真实反应图1的施工顺序中边界条件以及荷载条件的变 化。 使用顶推法桥梁建模助手功能做施工阶段分析的步骤如下。 1. 定义材料和截面 2. 使用顶推法桥梁建模助手建模 3. 使用顶推法桥梁施工阶段建模助手定义施工阶段 4. 运行结构分析 5. 查看结果 本例题的后半部分将说明如何使用MIDAS/Civil的一般建模功能建立包含导梁和主 梁在内的结构模型的方法,以及定义各施工阶段的结构模型、边界条件、荷载条件的 步骤和方法。

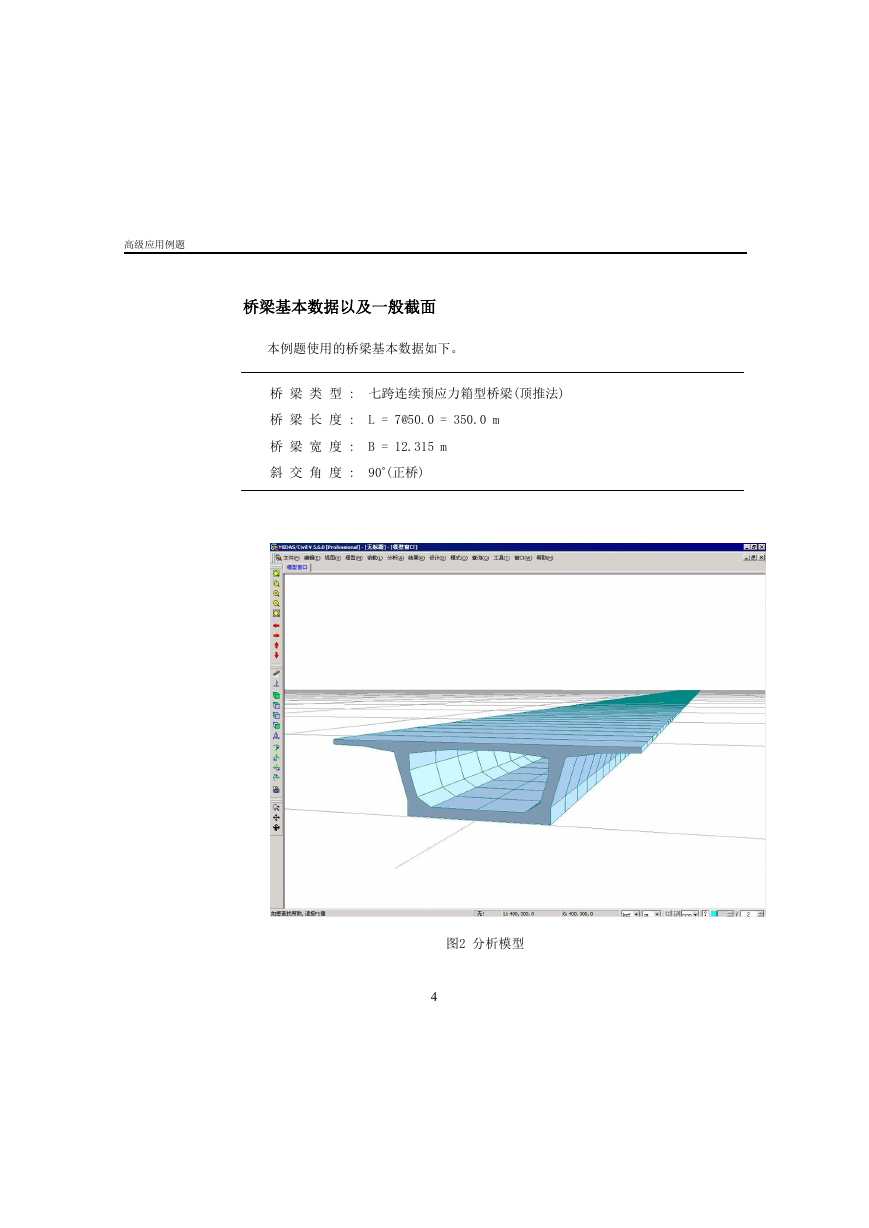

高级应用例题 桥梁基本数据以及一般截面 本例题使用的桥梁基本数据如下。 桥 梁 类 型 : 七跨连续预应力箱型桥梁(顶推法) 桥 梁 长 度 : L = 7@50.0 = 350.0 m 桥 梁 宽 度 : B = 12.315 m 斜 交 角 度 : 90˚(正桥) 图2 分析模型 4
