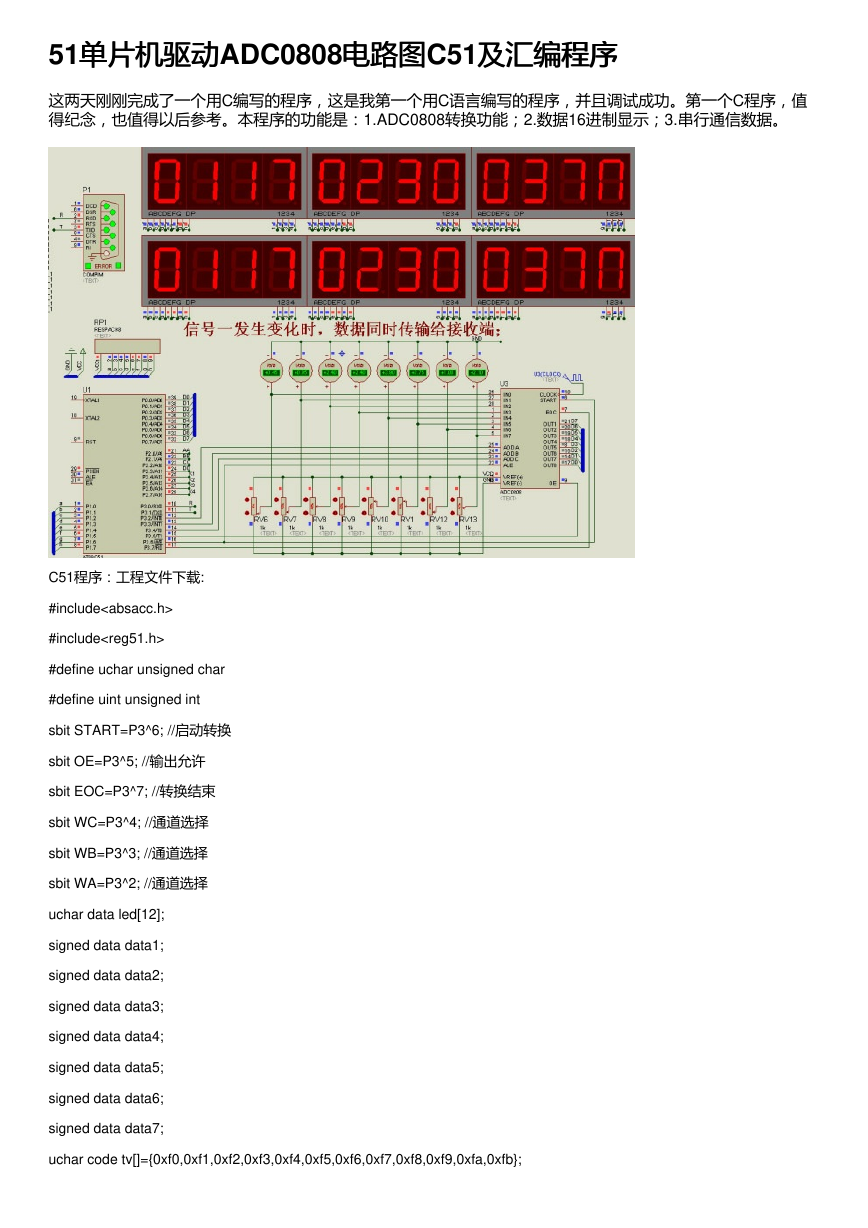

单片机驱动ADC0808电路图电路图C51及汇编程序及汇编程序 51单片机驱动这两天刚刚完成了一个用C编写的程序，这是我第一个用C语言编写的程序，并且调试成功。第一个C程序，值得纪念，也值得以后参考。本程序的功能是：1.ADC0808转换功能；2.数据16进制显示；3.串行通信数据。 C51程序：工程文件下载: #include #include #define uchar unsigned char #define uint unsigned int sbit START=P3^6; //启动转换 sbit OE=P3^5; //输出允许 sbit EOC=P3^7; //转换结束 sbit WC=P3^4; //通道选择 sbit WB=P3^3; //通道选择 sbit WA=P3^2; //通道选择 uchar data led[12]; signed data data1; signed data data2; signed data data3; signed data data4; signed data data5; signed data data6; signed data data7; uchar code tv[]={0xf0,0xf1,0xf2,0xf3,0xf4,0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb};

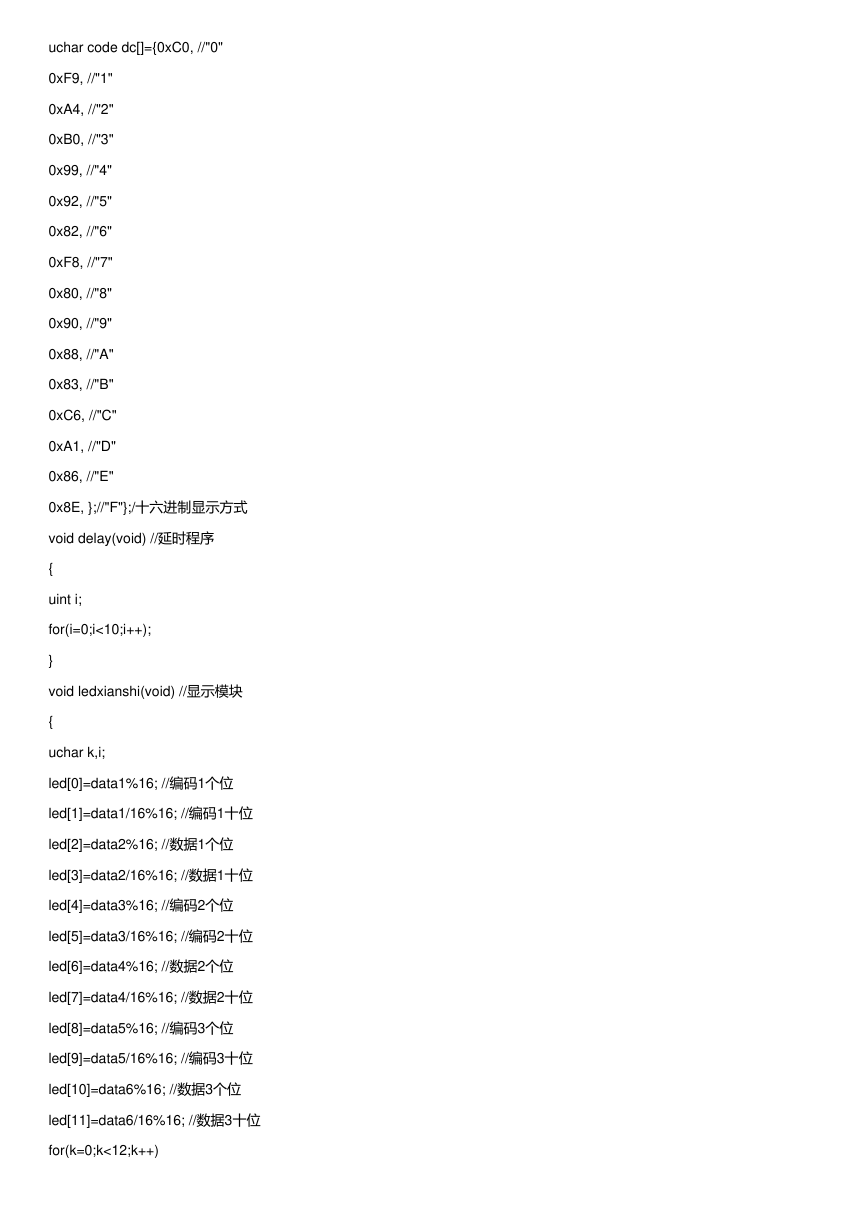

uchar code dc[]={0xC0, //"0" 0xF9, //"1" 0xA4, //"2" 0xB0, //"3" 0x99, //"4" 0x92, //"5" 0x82, //"6" 0xF8, //"7" 0x80, //"8" 0x90, //"9" 0x88, //"A" 0x83, //"B" 0xC6, //"C" 0xA1, //"D" 0x86, //"E" 0x8E, };//"F"};/十六进制显示方式 void delay(void) //延时程序 { uint i; for(i=0;i<10;i++); } void ledxianshi(void) //显示模块 { uchar k,i; led[0]=data1%16; //编码1个位 led[1]=data1/16%16; //编码1十位 led[2]=data2%16; //数据1个位 led[3]=data2/16%16; //数据1十位 led[4]=data3%16; //编码2个位 led[5]=data3/16%16; //编码2十位 led[6]=data4%16; //数据2个位 led[7]=data4/16%16; //数据2十位 led[8]=data5%16; //编码3个位 led[9]=data5/16%16; //编码3十位 led[10]=data6%16; //数据3个位 led[11]=data6/16%16; //数据3十位 for(k=0;k<12;k++)

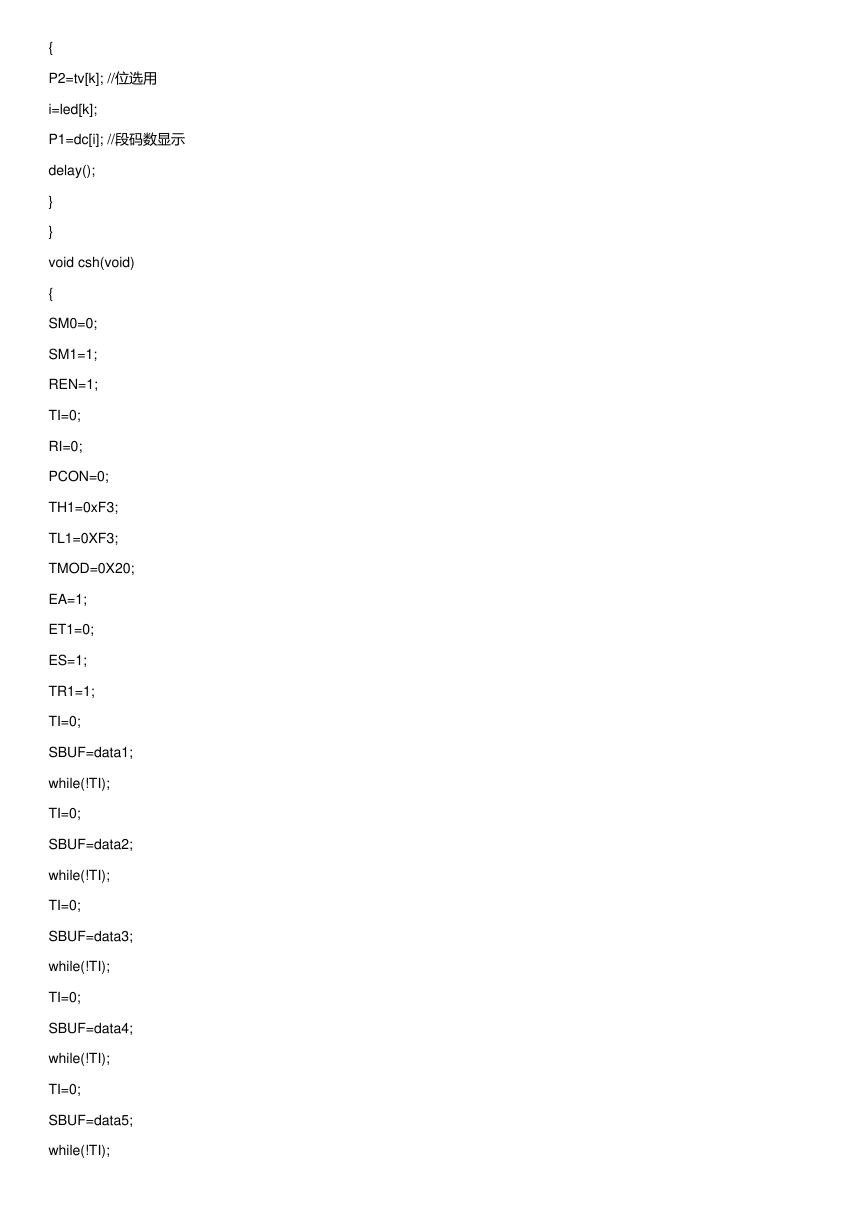

{ P2=tv[k]; //位选用 i=led[k]; P1=dc[i]; //段码数显示 delay(); } } void csh(void) { SM0=0; SM1=1; REN=1; TI=0; RI=0; PCON=0; TH1=0xF3; TL1=0XF3; TMOD=0X20; EA=1; ET1=0; ES=1; TR1=1; TI=0; SBUF=data1; while(!TI); TI=0; SBUF=data2; while(!TI); TI=0; SBUF=data3; while(!TI); TI=0; SBUF=data4; while(!TI); TI=0; SBUF=data5; while(!TI);

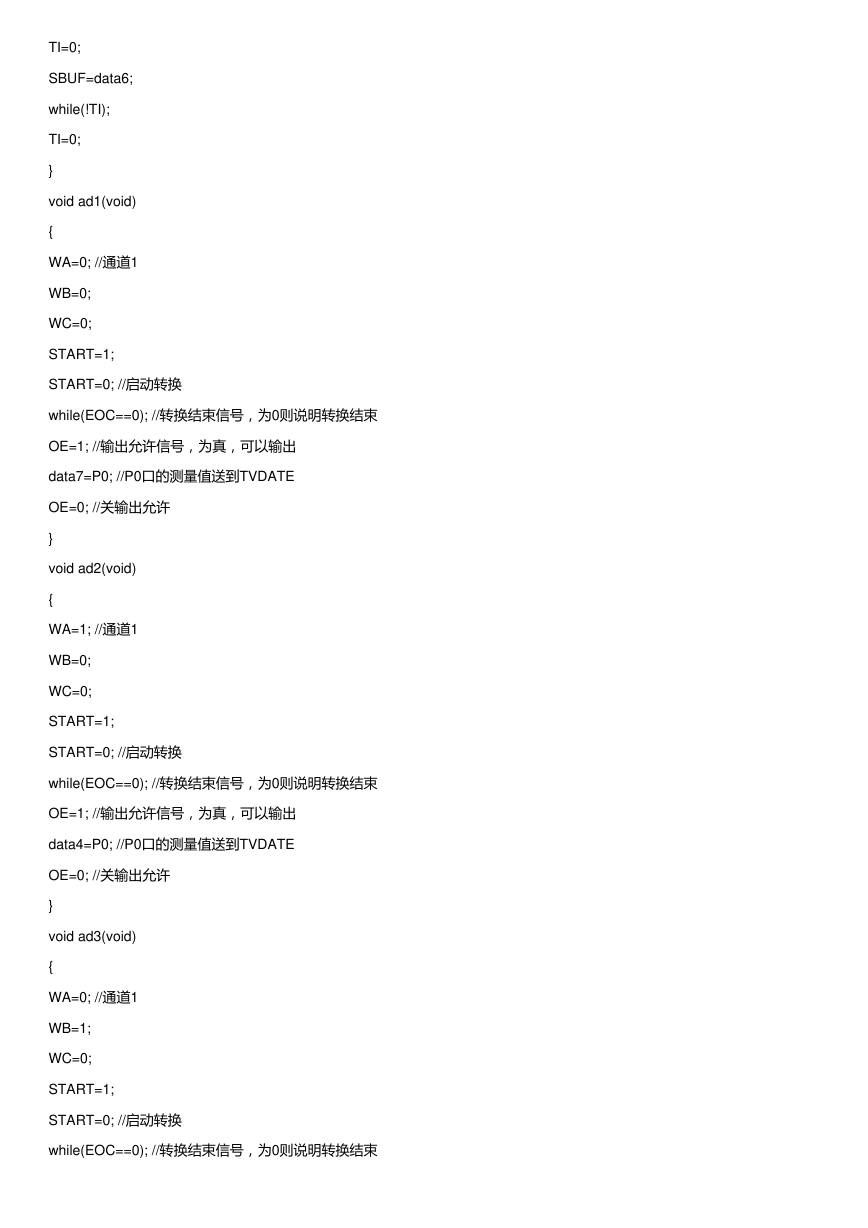

TI=0; SBUF=data6; while(!TI); TI=0; } void ad1(void) { WA=0; //通道1 WB=0; WC=0; START=1; START=0; //启动转换 while(EOC==0); //转换结束信号，为0则说明转换结束 OE=1; //输出允许信号，为真，可以输出 data7=P0; //P0口的测量值送到TVDATE OE=0; //关输出允许 } void ad2(void) { WA=1; //通道1 WB=0; WC=0; START=1; START=0; //启动转换 while(EOC==0); //转换结束信号，为0则说明转换结束 OE=1; //输出允许信号，为真，可以输出 data4=P0; //P0口的测量值送到TVDATE OE=0; //关输出允许 } void ad3(void) { WA=0; //通道1 WB=1; WC=0; START=1; START=0; //启动转换 while(EOC==0); //转换结束信号，为0则说明转换结束

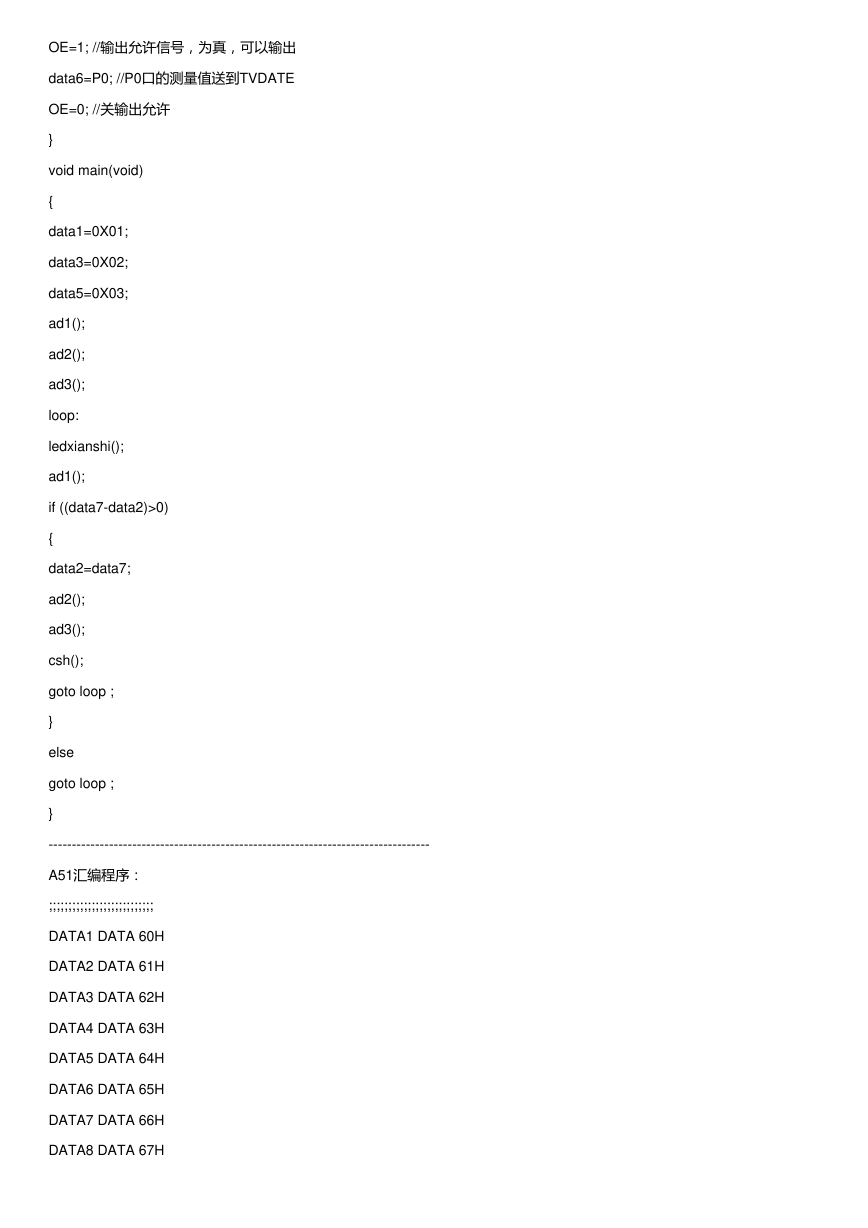

OE=1; //输出允许信号，为真，可以输出 data6=P0; //P0口的测量值送到TVDATE OE=0; //关输出允许 } void main(void) { data1=0X01; data3=0X02; data5=0X03; ad1(); ad2(); ad3(); loop: ledxianshi(); ad1(); if ((data7-data2)>0) { data2=data7; ad2(); ad3(); csh(); goto loop ; } else goto loop ; } ---------------------------------------------------------------------------------- A51汇编程序： ;;;;;;;;;;;;;;;;;;;;;;;;;;; DATA1 DATA 60H DATA2 DATA 61H DATA3 DATA 62H DATA4 DATA 63H DATA5 DATA 64H DATA6 DATA 65H DATA7 DATA 66H DATA8 DATA 67H

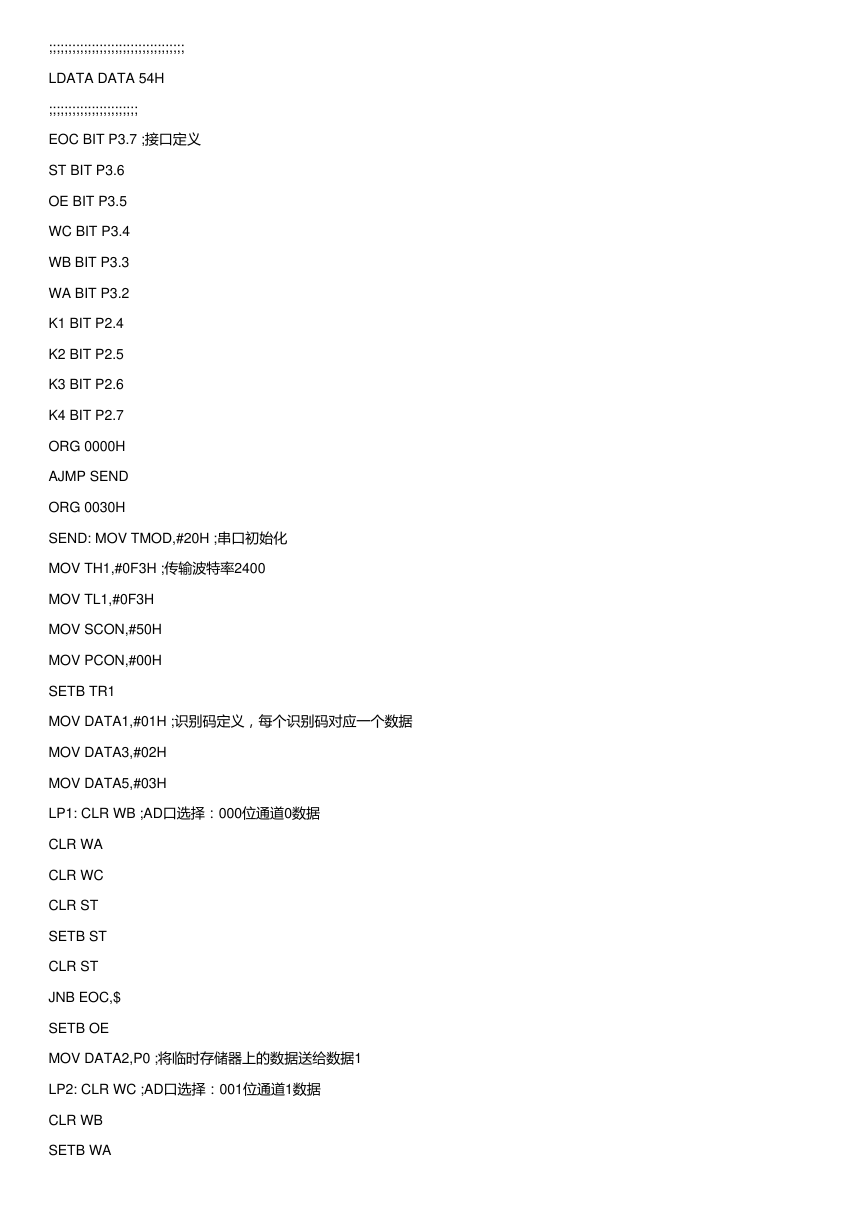

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; LDATA DATA 54H ;;;;;;;;;;;;;;;;;;;;;;; EOC BIT P3.7 ;接口定义 ST BIT P3.6 OE BIT P3.5 WC BIT P3.4 WB BIT P3.3 WA BIT P3.2 K1 BIT P2.4 K2 BIT P2.5 K3 BIT P2.6 K4 BIT P2.7 ORG 0000H AJMP SEND ORG 0030H SEND: MOV TMOD,#20H ;串口初始化 MOV TH1,#0F3H ;传输波特率2400 MOV TL1,#0F3H MOV SCON,#50H MOV PCON,#00H SETB TR1 MOV DATA1,#01H ;识别码定义，每个识别码对应一个数据 MOV DATA3,#02H MOV DATA5,#03H LP1: CLR WB ;AD口选择：000位通道0数据 CLR WA CLR WC CLR ST SETB ST CLR ST JNB EOC,$ SETB OE MOV DATA2,P0 ;将临时存储器上的数据送给数据1 LP2: CLR WC ;AD口选择：001位通道1数据 CLR WB SETB WA

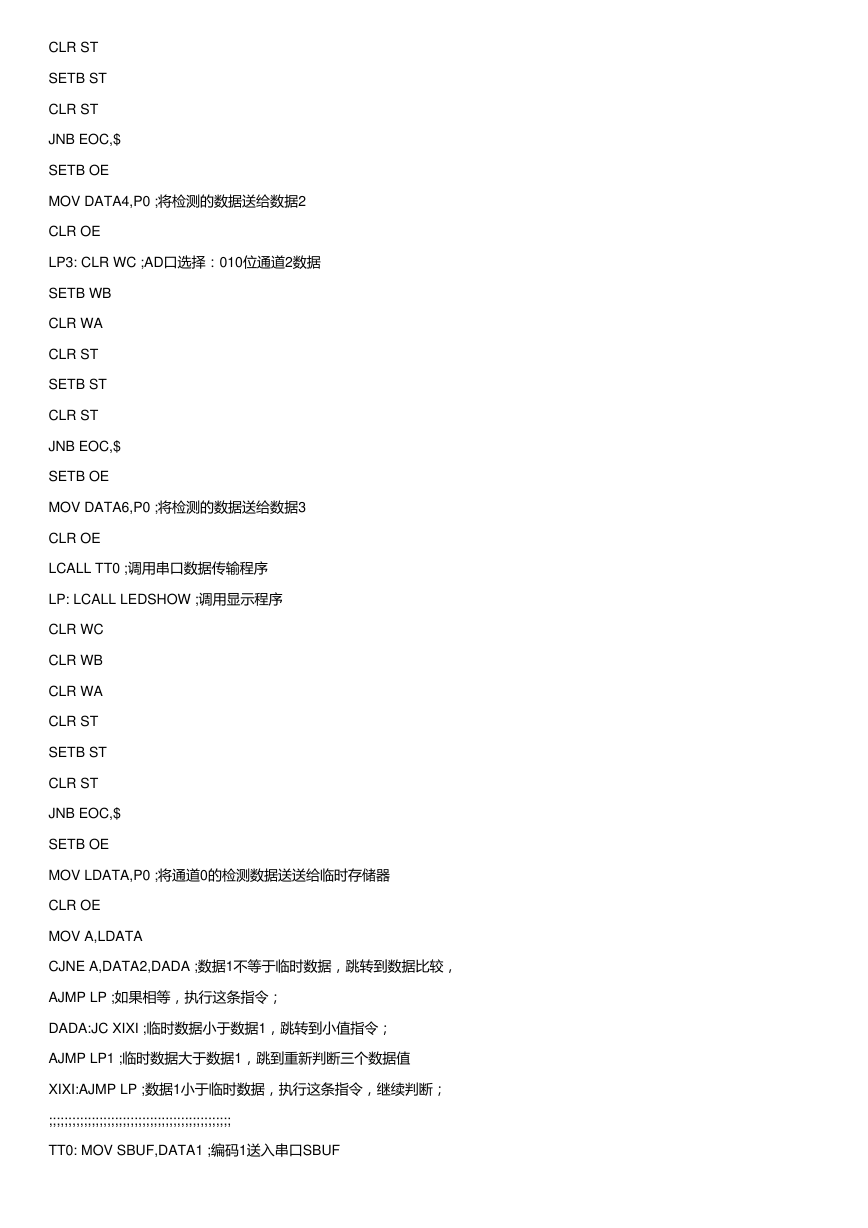

CLR ST SETB ST CLR ST JNB EOC,$ SETB OE MOV DATA4,P0 ;将检测的数据送给数据2 CLR OE LP3: CLR WC ;AD口选择：010位通道2数据 SETB WB CLR WA CLR ST SETB ST CLR ST JNB EOC,$ SETB OE MOV DATA6,P0 ;将检测的数据送给数据3 CLR OE LCALL TT0 ;调用串口数据传输程序 LP: LCALL LEDSHOW ;调用显示程序 CLR WC CLR WB CLR WA CLR ST SETB ST CLR ST JNB EOC,$ SETB OE MOV LDATA,P0 ;将通道0的检测数据送送给临时存储器 CLR OE MOV A,LDATA CJNE A,DATA2,DADA ;数据1不等于临时数据，跳转到数据比较， AJMP LP ;如果相等，执行这条指令； DADA:JC XIXI ;临时数据小于数据1，跳转到小值指令； AJMP LP1 ;临时数据大于数据1，跳到重新判断三个数据值 XIXI:AJMP LP ;数据1小于临时数据，执行这条指令，继续判断； ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; TT0: MOV SBUF,DATA1 ;编码1送入串口SBUF

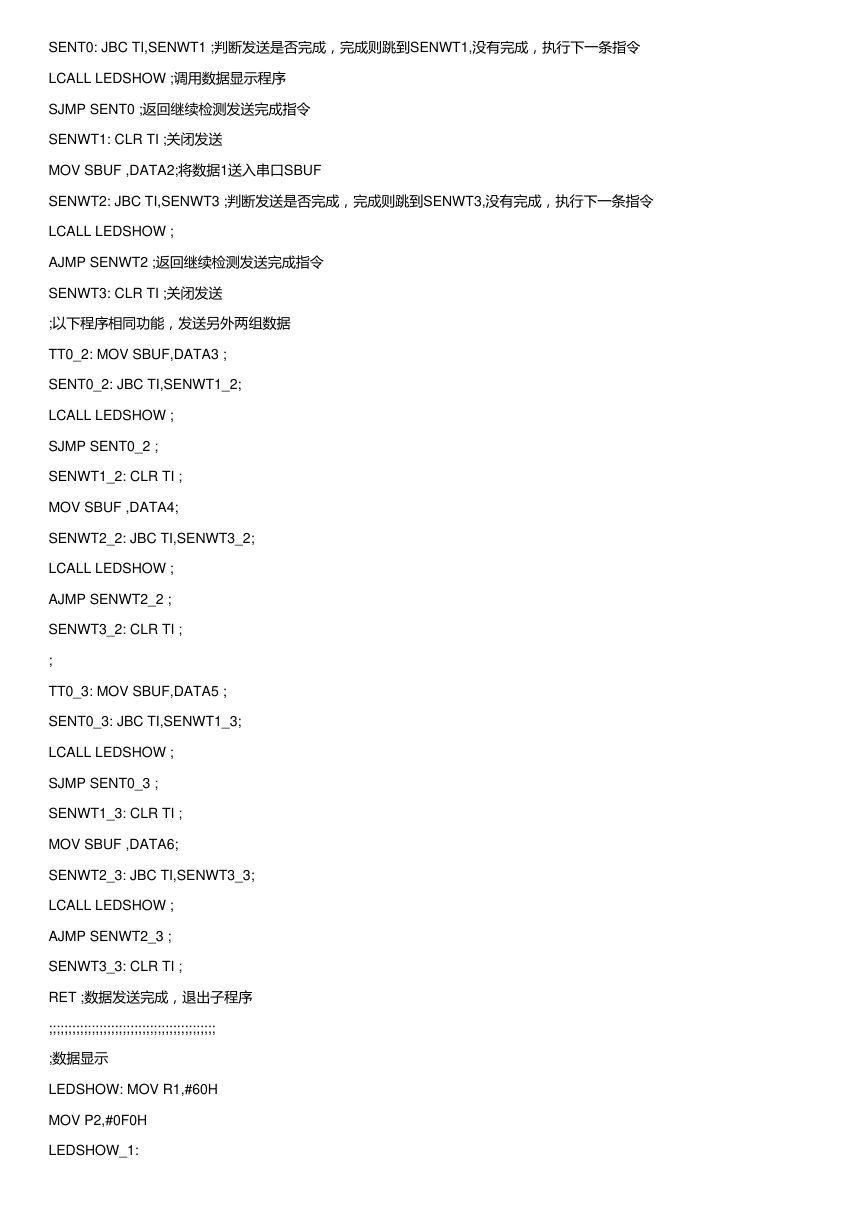

SENT0: JBC TI,SENWT1 ;判断发送是否完成，完成则跳到SENWT1,没有完成，执行下一条指令 LCALL LEDSHOW ;调用数据显示程序 SJMP SENT0 ;返回继续检测发送完成指令 SENWT1: CLR TI ;关闭发送 MOV SBUF ,DATA2;将数据1送入串口SBUF SENWT2: JBC TI,SENWT3 ;判断发送是否完成，完成则跳到SENWT3,没有完成，执行下一条指令 LCALL LEDSHOW ; AJMP SENWT2 ;返回继续检测发送完成指令 SENWT3: CLR TI ;关闭发送 ;以下程序相同功能，发送另外两组数据 TT0_2: MOV SBUF,DATA3 ; SENT0_2: JBC TI,SENWT1_2; LCALL LEDSHOW ; SJMP SENT0_2 ; SENWT1_2: CLR TI ; MOV SBUF ,DATA4; SENWT2_2: JBC TI,SENWT3_2; LCALL LEDSHOW ; AJMP SENWT2_2 ; SENWT3_2: CLR TI ; ; TT0_3: MOV SBUF,DATA5 ; SENT0_3: JBC TI,SENWT1_3; LCALL LEDSHOW ; SJMP SENT0_3 ; SENWT1_3: CLR TI ; MOV SBUF ,DATA6; SENWT2_3: JBC TI,SENWT3_3; LCALL LEDSHOW ; AJMP SENWT2_3 ; SENWT3_3: CLR TI ; RET ;数据发送完成，退出子程序 ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;数据显示 LEDSHOW: MOV R1,#60H MOV P2,#0F0H LEDSHOW_1:
