七、（10 分）

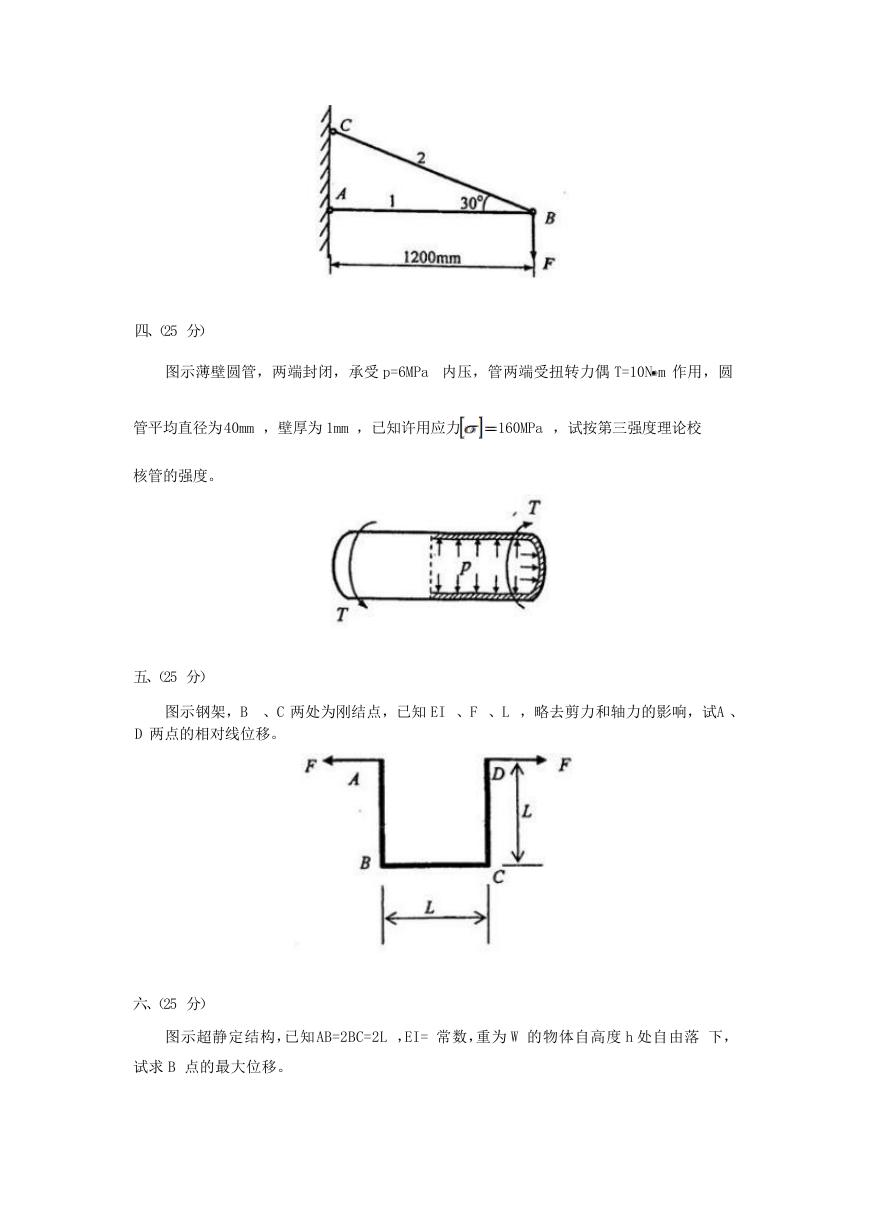

2009 年江苏河海大学材料力学考研真题一、（20 分）带中间铰的联合梁承受荷载如图，作梁的 FQ 、M 图。二、（20 分）从杆件自由边界某点取出单元体如图，应力单位 MPa ，处于平面应力状态，求 x 和 xy 。三、（25 分） AB 杆 d1 40mm ， BC 杆 d2 25mm ，均为圆截面钢杆， E 200GPa ， 160MPa ， p 200MPa ，稳定安全系数nst 4 ，求此结构许可载荷 F 。

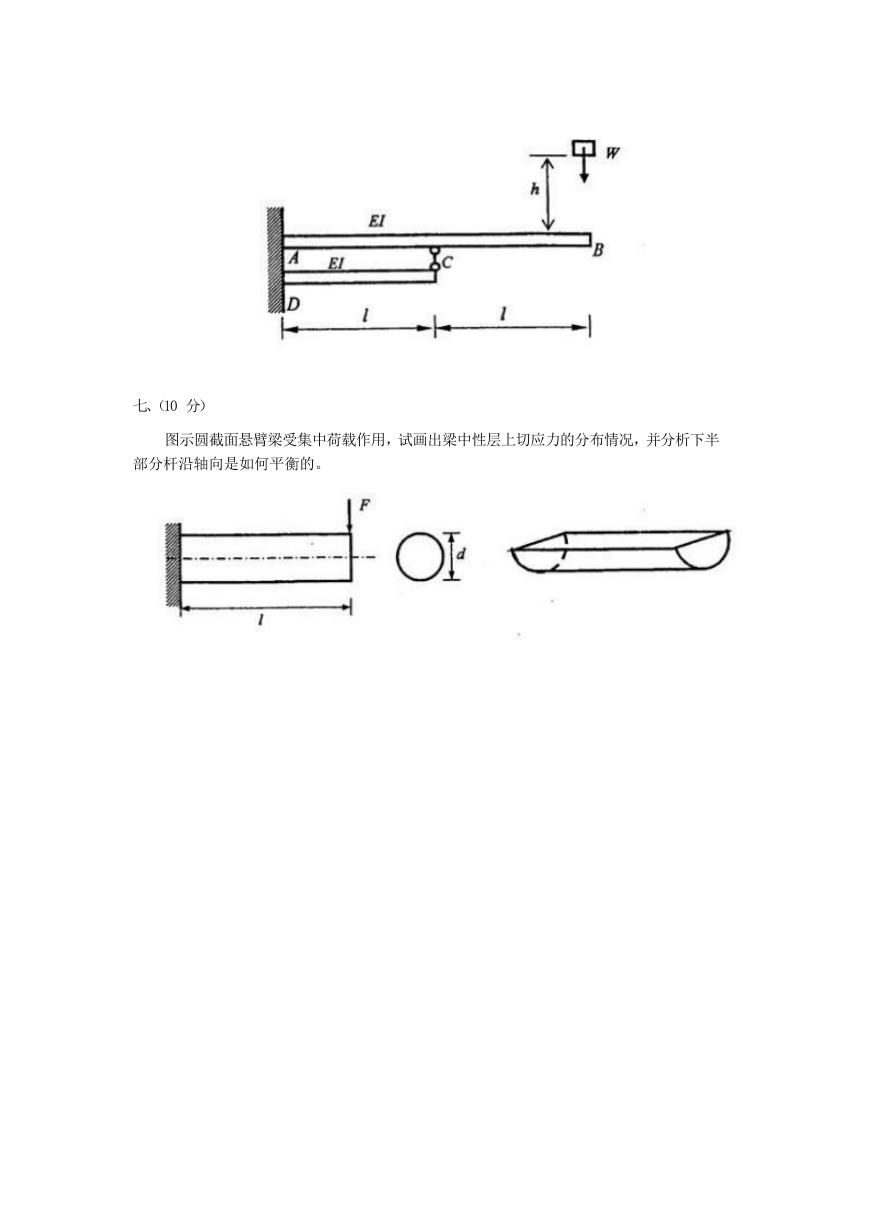

四、（25 分）图示薄壁圆管，两端封闭，承受 p=6MPa 内压，管两端受扭转力偶 T=10N m 作用，圆管平均直径为40mm ，壁厚为 1mm ，已知许用应力 160MPa ，试按第三强度理论校核管的强度。五、（25 分）图示钢架，B 、C 两处为刚结点，已知 EI 、F 、L ，略去剪力和轴力的影响，试A 、 D 两点的相对线位移。六、（25 分）图示超静定结构，已知AB=2BC=2L ，EI= 常数，重为 W 的物体自高度 h 处自由落下，试求 B 点的最大位移。

七、（10 分）图示圆截面悬臂梁受集中荷载作用，试画出梁中性层上切应力的分布情况，并分析下半部分杆沿轴向是如何平衡的。
