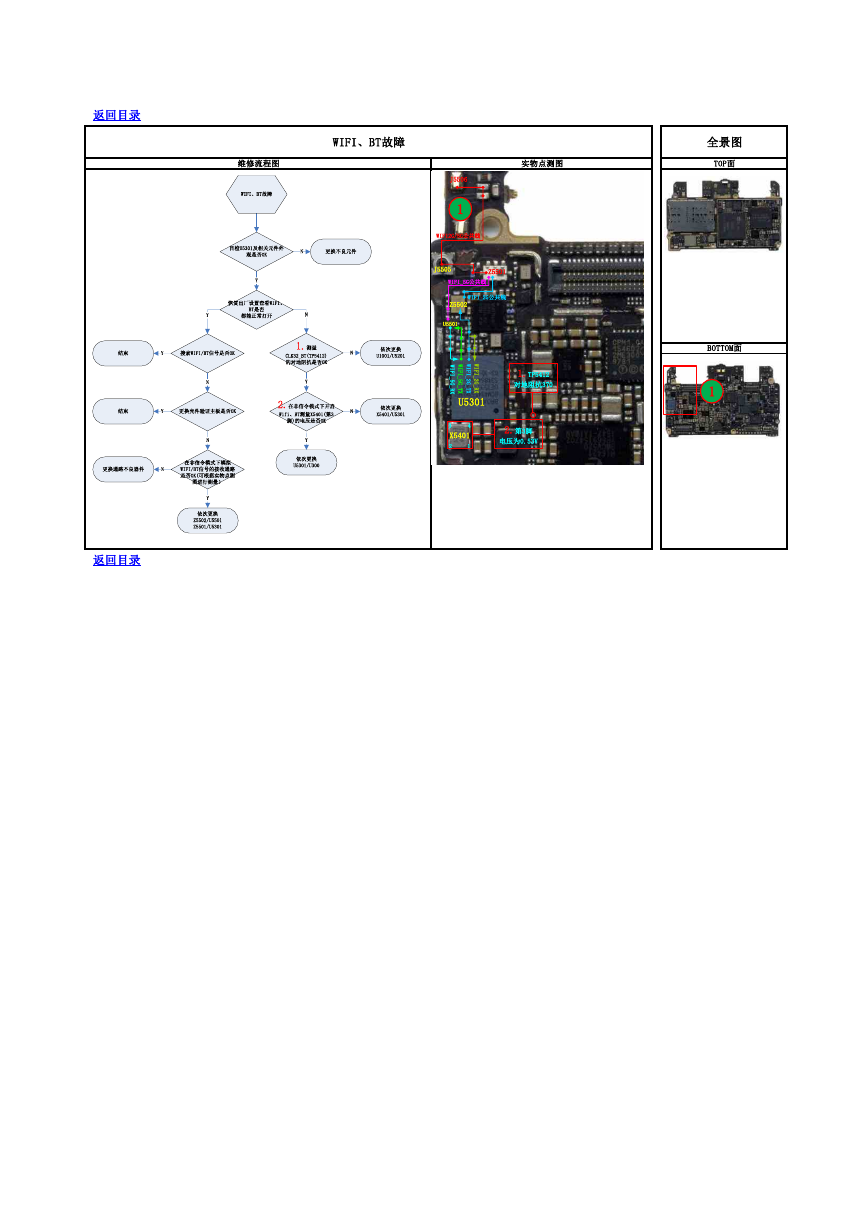

返回目录 WIFI、BT故障 维修流程图 实物点测图 J5506 1 WIFI2G/5G公共线 J5505 Z5501 WIFI_5G公共线 WIFI_2G公共线 Z5502 U5501 W I F I _ 5 G _ R X W I F I _ 5 G _ T X W I F I _ 2 G _ T X W I F I _ 2 G _ R X U5301 1.TP5412 对地阻抗370 4 3 X5401 2 1 2.第3脚 电压为0.53V 全景图 TOP面 BOTTOM面 1 返回目录 YN更换不良元件N依次更换U1001/U5201YWIFI、BT故障目检U5301及相关元件外观是否OK1.测量CLK32_BT(TP5412)的对地阻抗是否OK依次更换Z5502/U5501Z5501/U5301YN搜索WIFI/BT信号是否OK结束YN在非信令模式下模拟WIFI/BT信号的接收通路是否OK(可根据实物点测图进行测量）更换通路不良器件NY恢复出厂设置查看WIFI、BT是否都能正常打开2.在非信令模式下开启Wifi、BT测量X5401(第3脚)的电压是否OK依次更换X5401/U5301依次更换U5301/U300YN更换壳件验证主板是否OK结束YN
