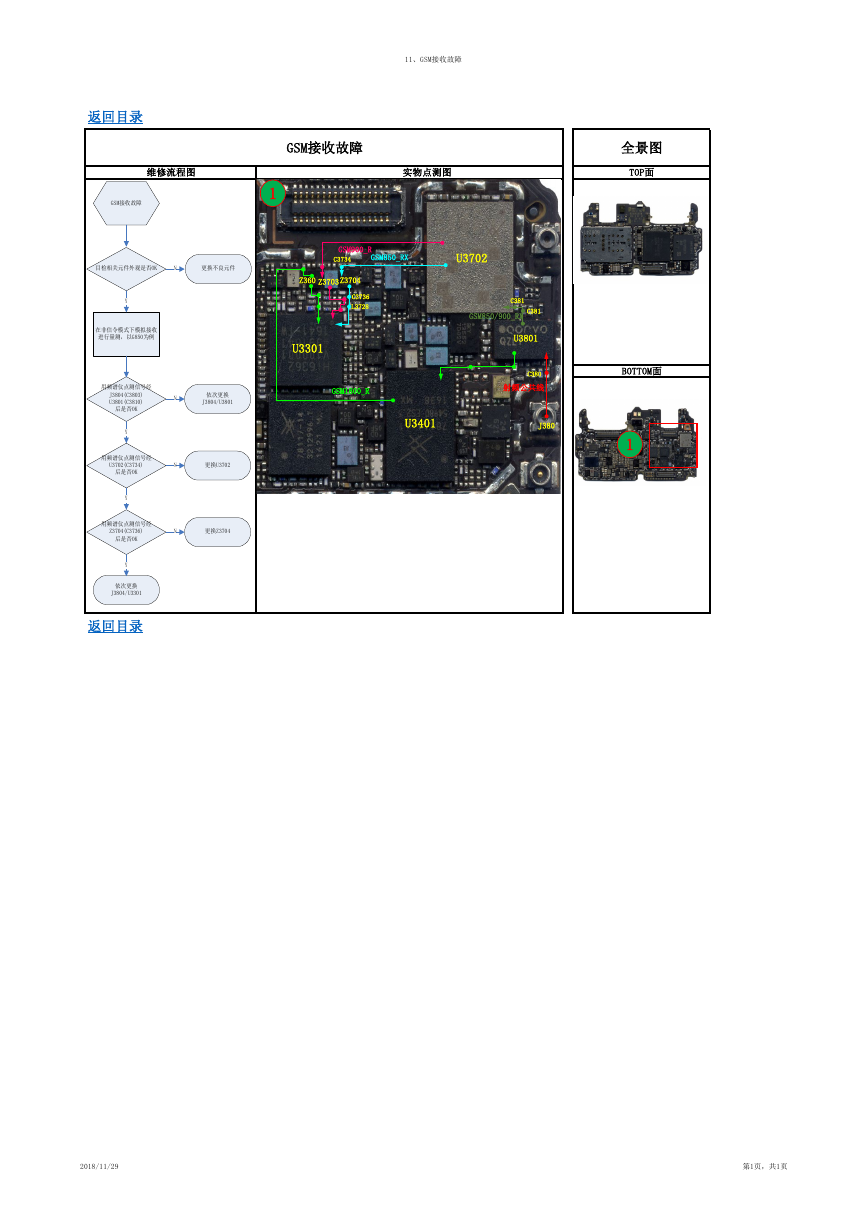

11、GSM接收故障 返回目录 GSM接收故障 维修流程图 实物点测图 GSM接收故障 1 全景图 TOP面 U3702 C381 GSM850/900_RX C381 U3801 C380 射频公共线 BOTTOM面 U3401 J380 1 GSM900_R GSM850_RX C3734 Z360 Z3703 Z3704 C3736 L3728 U3301 GSM1800_R 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以G850为例 用频谱仪点测信号经 J3804(C3803) U3801(C3810) 后是否OK Y 用频谱仪点测信号经 U3702(C3734) 后是否OK Y 用频谱仪点测信号经 Z3704(C3736) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 依次更换 J3804/U3801 更换U3702 更换Z3704 2018/11/29 第1页，共1页
