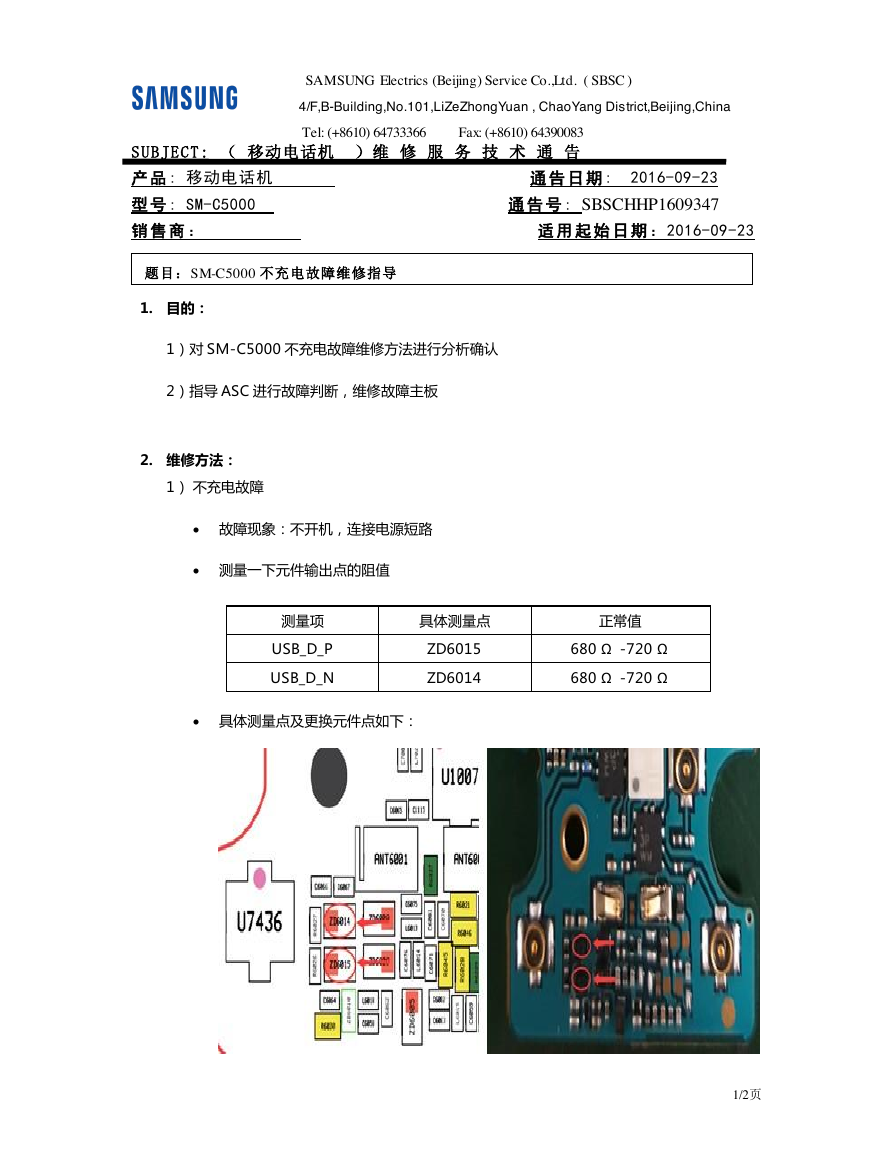

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产 品 : 移动电话机 通 告 日 期 : 2016-09-23 型 号 : SM-C5000 销 售 商 ： 适 用 起 始 日 期 ：2016-09-23 通 告 号 : SBSCHHP1609347 题目：SM-C5000 不充电故障维修指导 1. 目的： 1）对 SM-C5000 不充电故障维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2. 维修方法： 1） 不充电故障  故障现象：不开机，连接电源短路  测量一下元件输出点的阻值 测量项 USB_D_P USB_D_N 具体测量点 正常值 ZD6015 ZD6014 680 Ω -720 Ω 680 Ω -720 Ω  具体测量点及更换元件点如下： 1/2页 

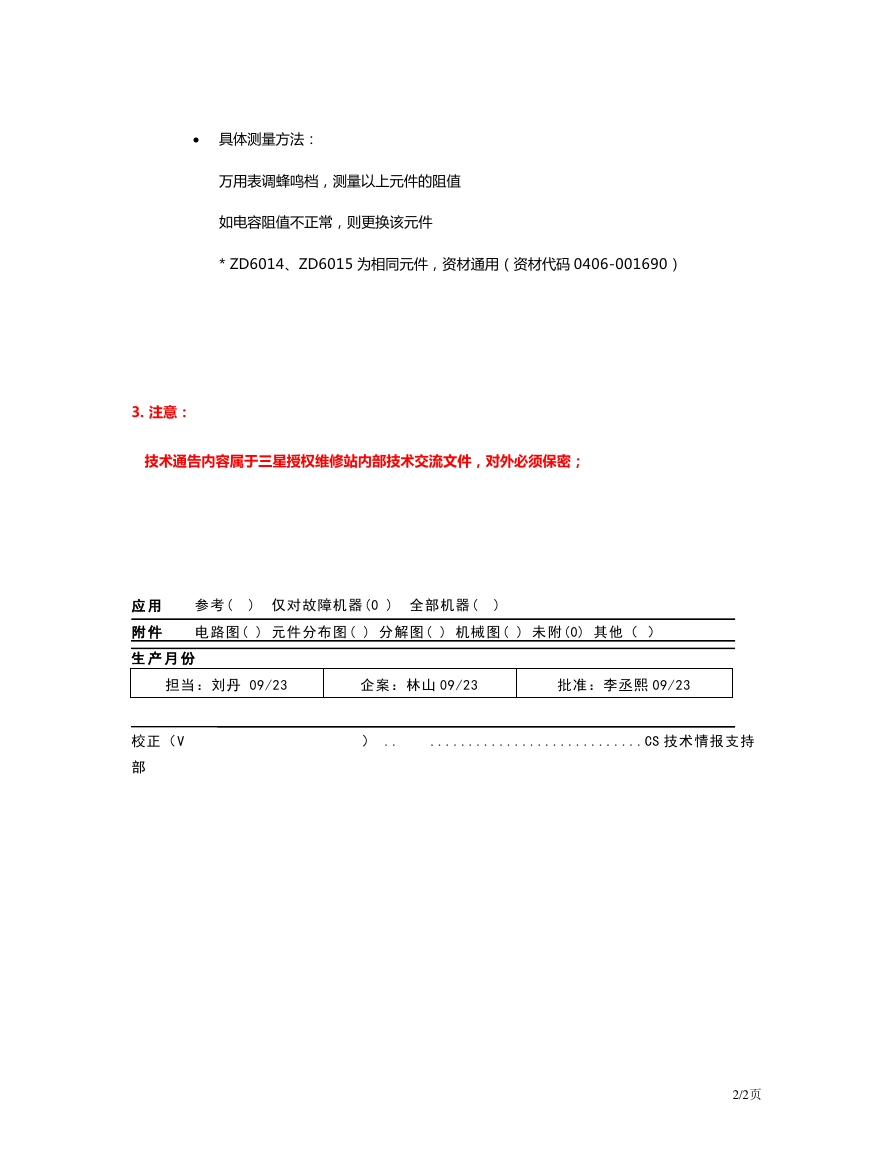

 具体测量方法： 万用表调蜂鸣档，测量以上元件的阻值 如电容阻值不正常，则更换该元件 * ZD6014、ZD6015 为相同元件，资材通用（资材代码 0406-001690） 3. 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 09/23 企案：林山 09/23 批准：李丞熙 09/23 校正（V ） .. ............................CS 技术情报支持 部 2/2页
