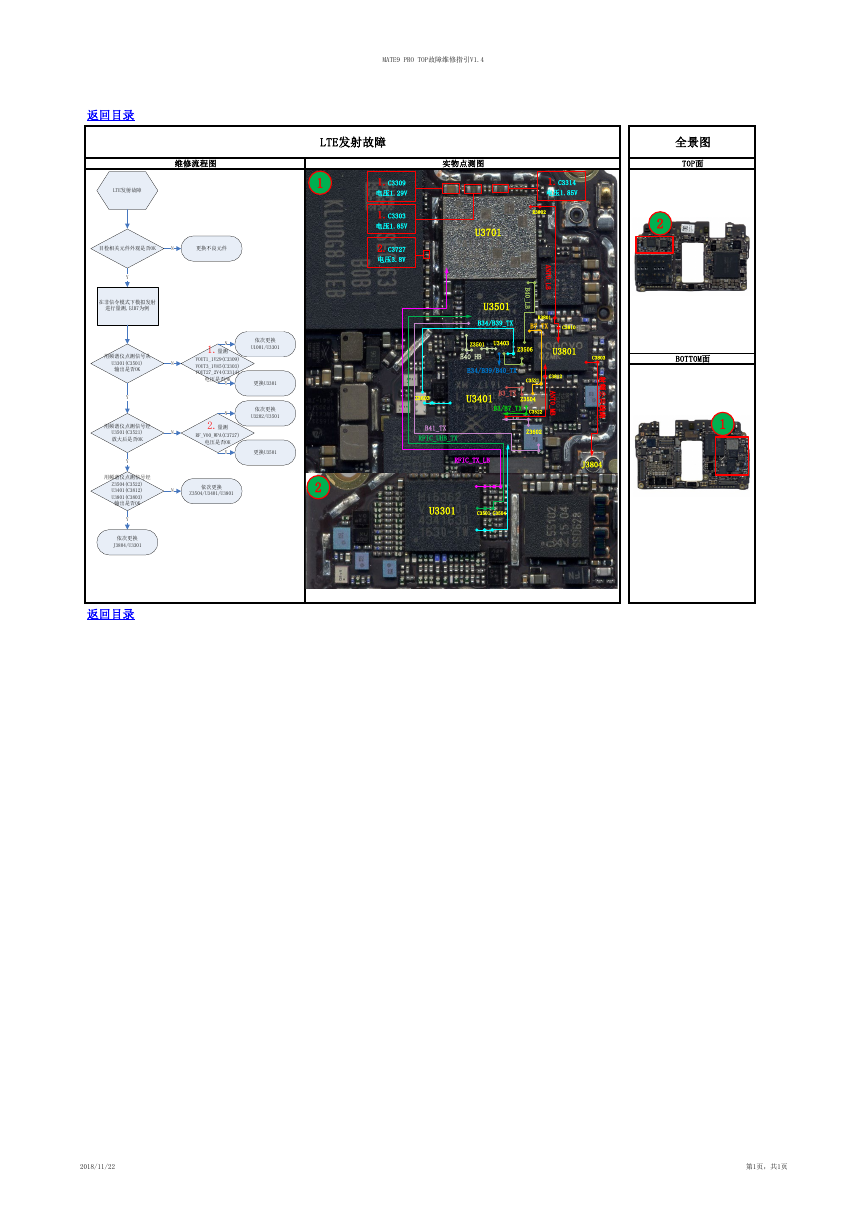

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 LTE发射故障 全景图 TOP面 LTE发射故障 1 目检相关元件外观是否OK N 更换不良元件 1.C3309 电压1.29V 1.C3303 电压1.85V 2.C3727 电压3.8V 1.C3314 电压1.85V R3802 U3701 2 A N T 0 _ L B B 4 0 _ L B R3801 B7_TX C3810 Z3506 U3801 C3812 C3521 U3501 B34/B39_TX Z3501 U3403 B40_HB B34/B39/B40_TX Z3603 B41_TX RFIC_UHB_TX U3401 B3_TX Z3504 B3/B7_TX C3522 A N T 0 _ M B Z3602 C3803 射 频 公 共 线 路 BOTTOM面 1 RFIC_TX_LB J3804 U3301 C3501 C3504 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3501 N 1.量测 VOUT1_1V29(C3309) VOUT3_1V85(C3303) VOUT27_2V4(C3314) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3727) 电压是否OK Y 更换U3501 依次更换 Z3504/U3401/U3801 2 Y 在非信令模式下模拟发射 进行量测,以B7为例 N N N 用频谱仪点测信号从 U3301(C3501) 输出是否OK Y 用频谱仪点测信号经 U3501(C3521) 放大后是否OK Y 用频谱仪点测信号经 Z3504(C3522) U3401(C3812) U3801(C3803) 输出是否OK Y 依次更换 J3804/U3301 返回目录 2018/11/22 第1页，共1页
