    2016 年全国职业院校技能大赛 网络搭建与应用竞赛 （总分 1000 分） 赛题说明 一、竞赛内容分布 “网络搭建与应用”竞赛共分二个部分，其中： 第一部分：网络搭建及安全部署项目 第二部分：服务器配置及应用项目 二、竞赛注意事项 （1）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。 （2）请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料 清单是否齐全，计算机设备是否能正常使用。 （3）本试卷共有两个部分。请选手仔细阅读比赛试卷，按照试卷要求完成各 项操作。 （4）操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行 状态，评判以最后的硬件连接为最终结果。 （5）比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用 的所有物品（包括试卷和草纸）带离赛场。 （6）禁止在纸质资料上填写与竞赛无关的标记，如违反规定，可视为 0 分。 （7）与比赛相关的工具软件放置在 D:\soft 文件夹中。

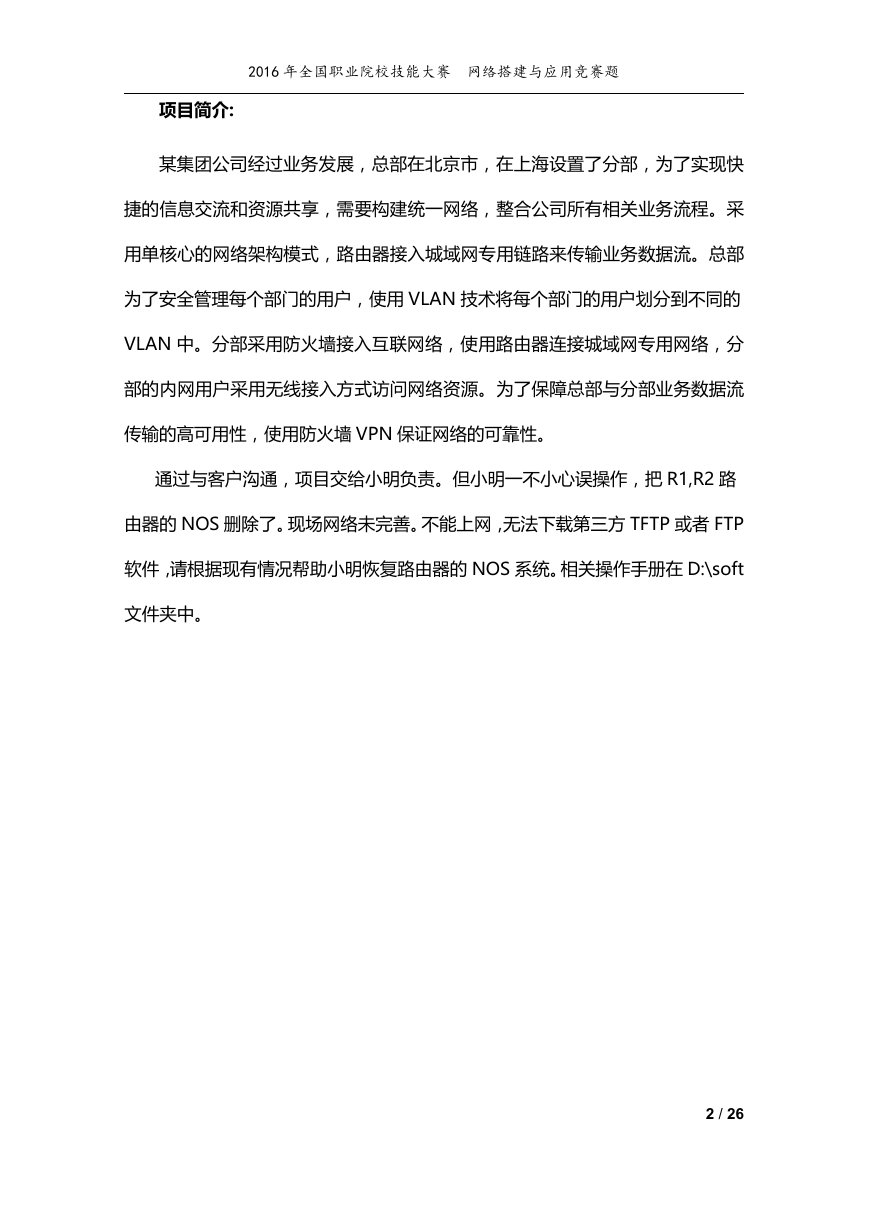

    2016 年全国职业院校技能大赛 网络搭建与应用竞赛题 项目简介: 某集团公司经过业务发展，总部在北京市，在上海设置了分部，为了实现快 捷的信息交流和资源共享，需要构建统一网络，整合公司所有相关业务流程。采 用单核心的网络架构模式，路由器接入城域网专用链路来传输业务数据流。总部 为了安全管理每个部门的用户，使用 VLAN 技术将每个部门的用户划分到不同的 VLAN 中。分部采用防火墙接入互联网络，使用路由器连接城域网专用网络，分 部的内网用户采用无线接入方式访问网络资源。为了保障总部与分部业务数据流 传输的高可用性，使用防火墙 VPN 保证网络的可靠性。 通过与客户沟通，项目交给小明负责。但小明一不小心误操作，把 R1,R2 路 由器的 NOS 删除了。现场网络未完善。不能上网，无法下载第三方 TFTP 或者 FTP 软件，请根据现有情况帮助小明恢复路由器的 NOS 系统。相关操作手册在 D:\soft 文件夹中。 2 / 26

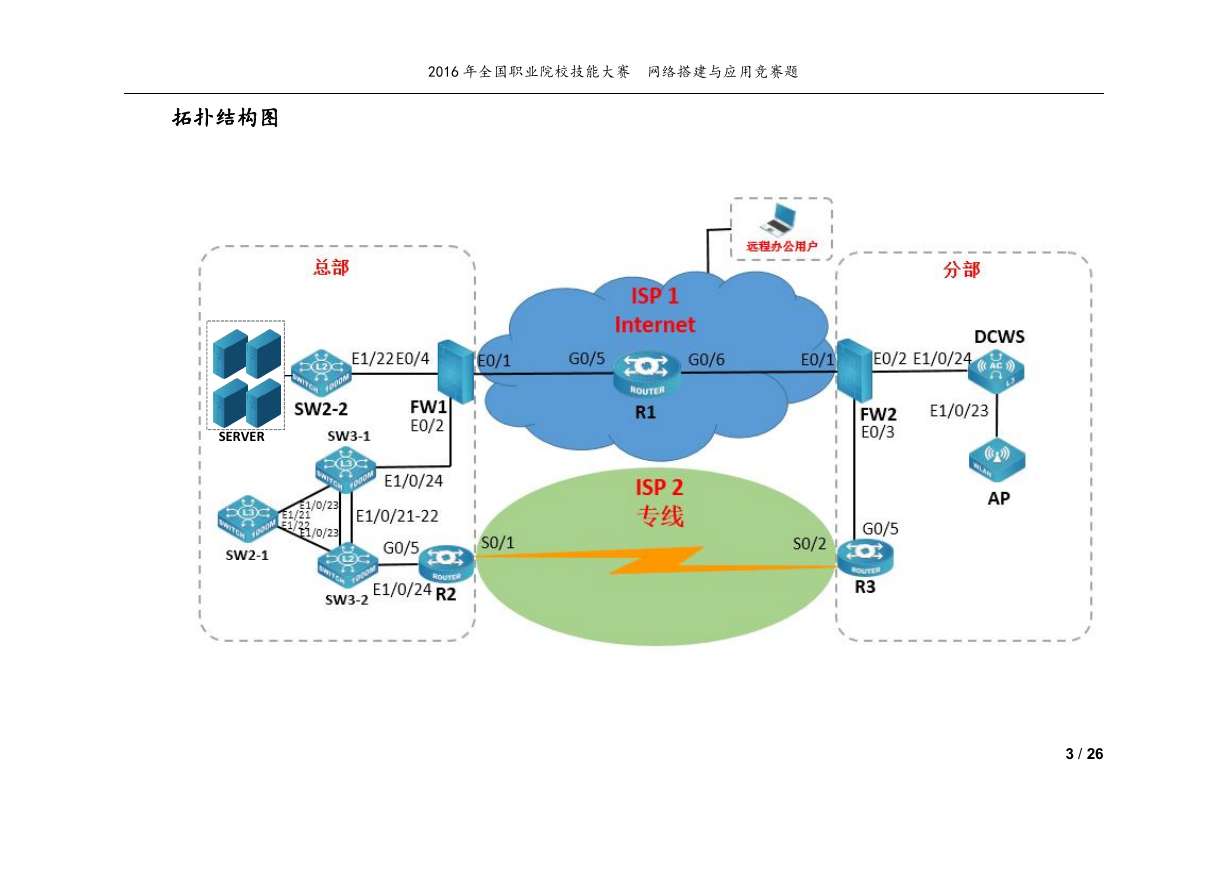

    2016 年全国职业院校技能大赛 网络搭建与应用竞赛题 拓扑结构图 SERVER 3 / 26
    2016 年全国职业院校技能大赛 网络搭建与应用竞赛题 表 1 网络设备连接表 设备名称 接口 设备名称 接口 A 设备连接至 B 设备 R1 R1 R2 R2 R3 FW1 FW1 DCWS DCWS SW3-1 SW3-1 SW3-2 SW2-2 SW2-2 SW2-2 SW2-2 G0/5 G0/6 G0/5 S0/1 G0/5 E0/4 E0/2 E1/0/24 E1/0/23 E1/0/21-22 E1/0/23 E1/0/23 E1/1 E1/2 E1/3 E1/4 FW1 FW2 E0/1 E0/1 SW3-2 E1/0/24 R3 FW2 SW2-2 SW3-1 FW2 AP SW3-2 SW2-1 SW2-1 Server1 Server2 Server3 Server4 S0/2 E0/3 E1/22 E1/0/24 E0/2 E1/0/21-22 E1/21 E1/22 NIC NIC NIC NIC 4 / 26
    2016 年全国职业院校技能大赛 网络搭建与应用竞赛题 表 2.网络设备 IP 地址分配表 设备 设备名称 设备接口 IP 地址 路由器 三层交换机 R1 R2 R3 SW3-1 SW3-2 防火墙 1 FW-1 200.1.1.2/24 201.1.1.2/30 192.168.12.254/24 202.1.1.1/30 192.168.13.2/24 202.1.1.2/30 G 0/5 G 0/6 G 0/5 S 0/1 G 0/5 S 0/2 VLAN10 SVI VLAN20 SVI VLAN30 SVI VLAN40 SVI VLAN11 SVI 192.168.11.2/24 VLAN1 SVI 10.1.1.1/24 VLAN10 SVI VLAN20 SVI VLAN30 SVI VLAN40 SVI VLAN12 SVI 192.168.12.1/24 VLAN1 SVI 10.1.1.2/24 Eth0/1 Eth0/2 Eth0/4 200.1.1.1/24 192.168.11.254/24 100.10.10.254/24 Loopback 1 172.16.100.254/24 防火墙 2 FW-2 Eth0/1 201.1.1.1/30 5 / 26
    2016 年全国职业院校技能大赛 网络搭建与应用竞赛题 Eth0/2 Eth0/3 192.168.100.254/24 192.168.13.1/24 Loopback 1 172.16.200.254/24 E1/1 E1/2 E1/3 E1/4 ------------------ ------------------ ------------------ ------------------ 二层交换机 SW2-2 6 / 26
    2016 年全国职业院校技能大赛 网络搭建与应用竞赛题 表 3：服务器 IP 地址分配表 宿主机 虚拟主机名称 域名信息 服务角色 系统及 版本信息 IPv4 地址信息 Vsphere-A1 Vsphere1 虚拟化 ESXI5.5 100.10.10.223/24 Win2012-A1 ftp.chinaskills.com Server1 Centos-A1 mail.jnds.net Vsphere-B1 Vsphere2 Server2 Centos-B1 ftp.jnds.net Centos-B2 backups.jdns.net DHCP 服务器 FTP 服务器 DHCP 服务器 TFTP 服务器 MAIL 服务器 虚拟化 逻辑卷磁盘 容量服务 FTP 服务器 冗余备份 FQDN： WEB 服务器 Win2012-C1 www2.chinaskills.co 故障转移集群服 m 务 Windows Server 2012 R2 100.10.10.170/24 Centos 6.5 100.10.10.213/24 ESXI5.5 100.10.10.224/24 Centos 6.5 100.10.10.169/24 Centos 6.5 Windows Server 2012 R2 100.10.10.210/24 100.10.10.161/24 Server3 （VCENTE R 服务器） IP： 100.10.10. 244 Openfiler-C1 存储服务器 Openfiler2.99 100.10.10.245/24 Centos-C1 www.jnds.net WIN7-C1 Win7-C1.chinaskills. com WEB 服务器 数据库服务器 Centos 6.5 100.10.10.212/24 Client Windows 7 100.10.10.117/24 Win2012-D1 dc.chinaskills.com 域控制器 DNS 服务器 CA 证书服务器 存储服务器 Server4 FQDN： WEB 服务器 Win2012-D2 www1.chinaskills.co 故障转移集群服 m 务 Win2008-D1 Tomcat 服务器 Windows Server 2012 R2 Windows Server 2012 R2 Windows Server 2008 R2 100.10.10.186/24 100.10.10.160/24 100.10.10.196/24 7 / 26
    2016 年全国职业院校技能大赛 网络搭建与应用竞赛题 Centos-D1 dns.jnds.net BIND 域名服务器 Squid 代理服务器 Centos 6.5 100.10.10.211/24 8 / 26
