目录 

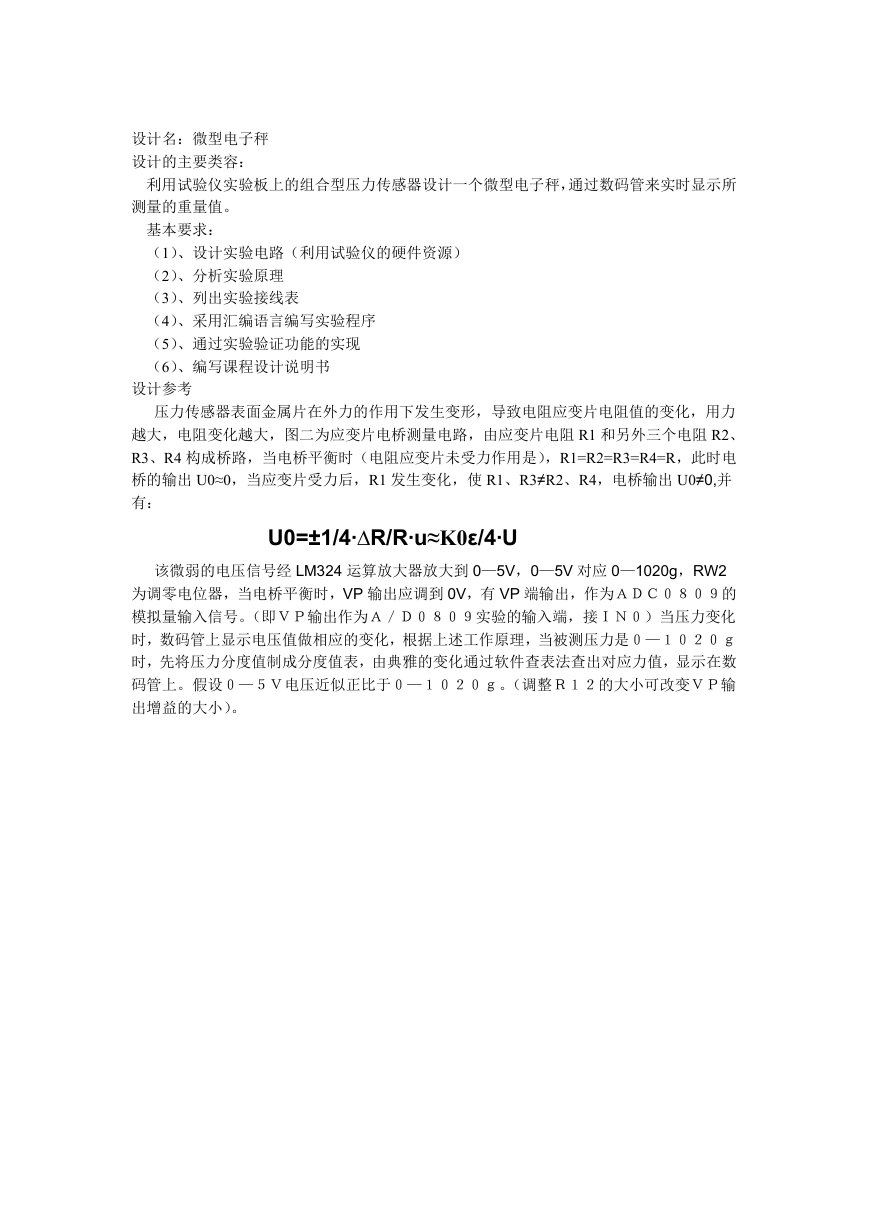

设计名：微型电子秤 设计的主要类容： 利用试验仪实验板上的组合型压力传感器设计一个微型电子秤，通过数码管来实时显示所 测量的重量值。 基本要求： （1）、设计实验电路（利用试验仪的硬件资源） （2）、分析实验原理 （3）、列出实验接线表 （4）、采用汇编语言编写实验程序 （5）、通过实验验证功能的实现 （6）、编写课程设计说明书 设计参考 压力传感器表面金属片在外力的作用下发生变形，导致电阻应变片电阻值的变化，用力 越大，电阻变化越大，图二为应变片电桥测量电路，由应变片电阻 R1 和另外三个电阻 R2、 R3、R4 构成桥路，当电桥平衡时（电阻应变片未受力作用是），R1=R2=R3=R4=R，此时电 桥的输出 U0≈0，当应变片受力后，R1 发生变化，使 R1、R3≠R2、R4，电桥输出 U0≠0,并 有： U0=±1/4∙∆R/R∙u≈K0ε/4∙U 该微弱的电压信号经 LM324 运算放大器放大到 0—5V，0—5V 对应 0—1020g，RW2 为调零电位器，当电桥平衡时，VP 输出应调到 0V，有 VP 端输出，作为ＡＤＣ０８０９的 模拟量输入信号。（即ＶＰ输出作为Ａ／Ｄ０８０９实验的输入端，接ＩＮ０）当压力变化 时，数码管上显示电压值做相应的变化，根据上述工作原理，当被测压力是０—１０２０ｇ 时，先将压力分度值制成分度值表，由典雅的变化通过软件查表法查出对应力值，显示在数 码管上。假设０—５Ｖ电压近似正比于０—１０２０ｇ。（调整Ｒ１２的大小可改变ＶＰ输 出增益的大小）。 

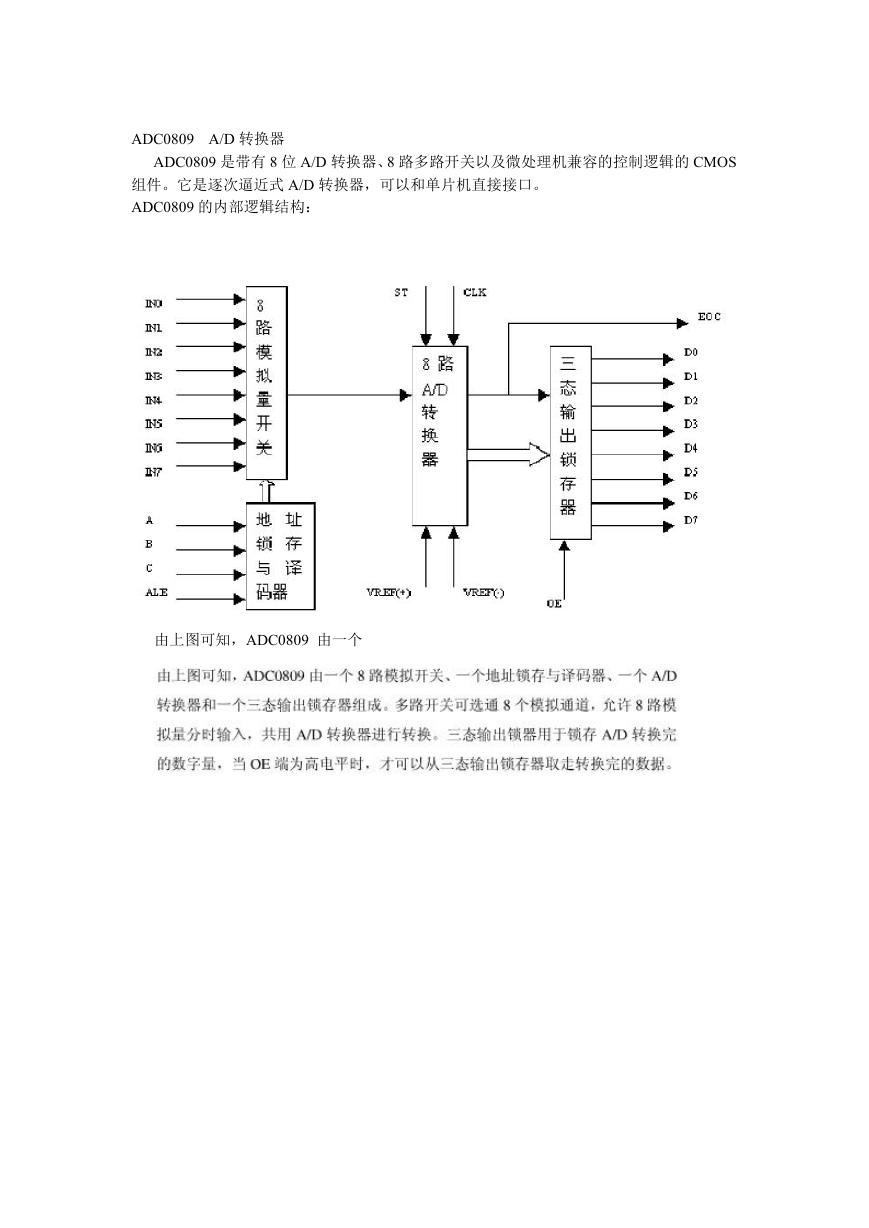

ADC0809 A/D 转换器 ADC0809 是带有 8 位 A/D 转换器、8 路多路开关以及微处理机兼容的控制逻辑的 CMOS 组件。它是逐次逼近式 A/D 转换器，可以和单片机直接接口。 ADC0809 的内部逻辑结构： 由上图可知，ADC0809 由一个 

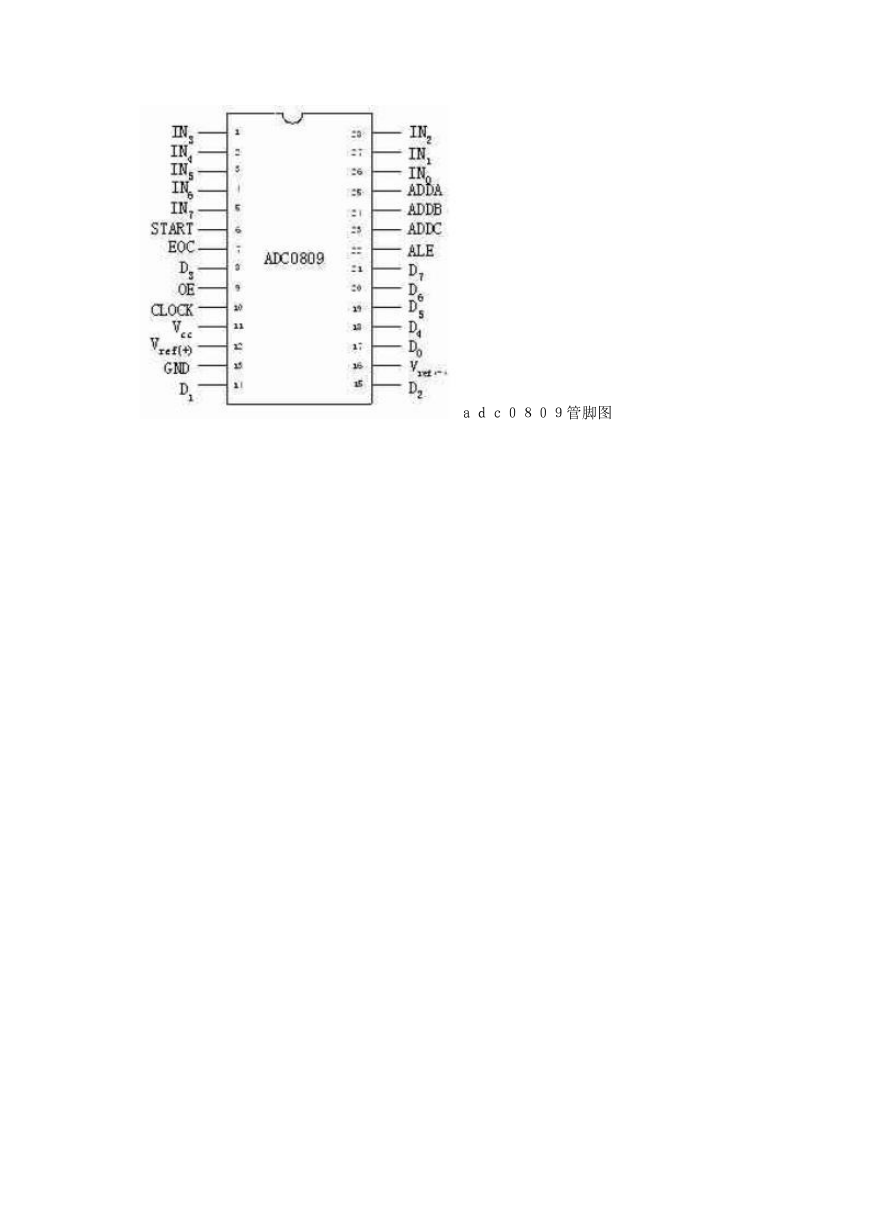

ａｄｃ０８０９管脚图
