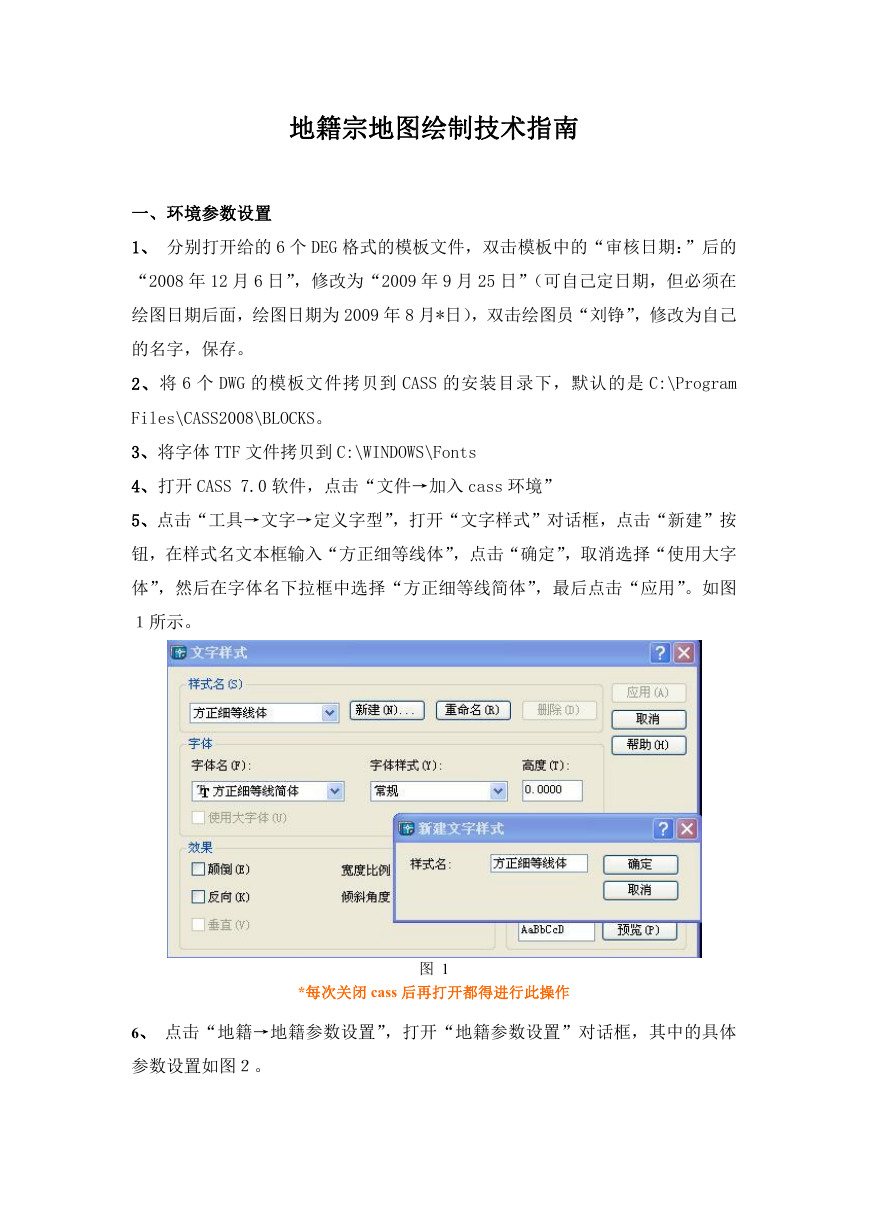

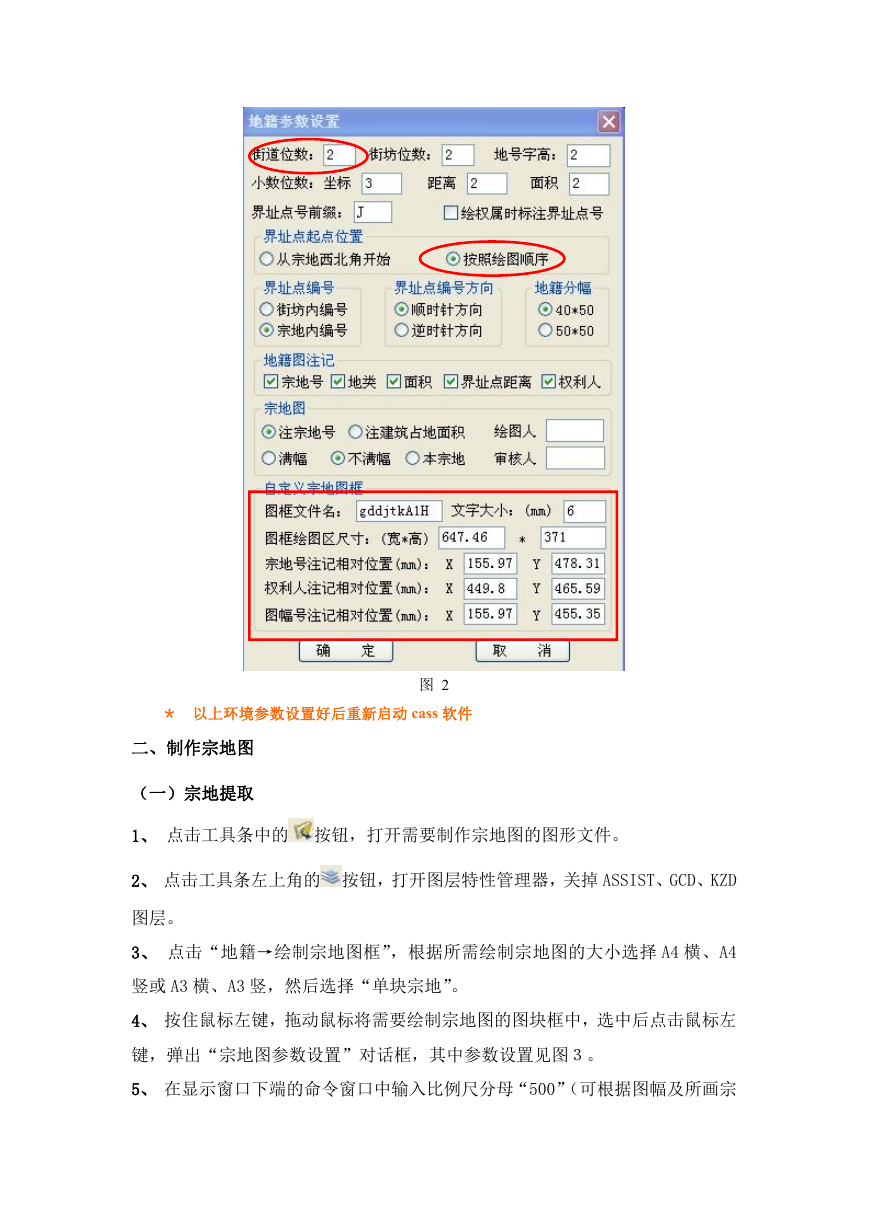

    地籍宗地图绘制技术指南 一、环境参数设置 1、 分别打开给的 6 个 DEG 格式的模板文件，双击模板中的“审核日期：”后的 “2008 年 12 月 6 日”，修改为“2009 年 9 月 25 日”（可自己定日期，但必须在 绘图日期后面，绘图日期为 2009 年 8 月*日），双击绘图员“刘铮”，修改为自己 的名字，保存。 2、将 6 个 DWG 的模板文件拷贝到 CASS 的安装目录下，默认的是 C:\Program Files\CASS2008\BLOCKS。 3、将字体 TTF 文件拷贝到 C:\WINDOWS\Fonts 4、打开 CASS 7.0 软件，点击“文件→加入 cass 环境” 5、点击“工具→文字→定义字型”，打开“文字样式”对话框，点击“新建”按 钮，在样式名文本框输入“方正细等线体”，点击“确定”，取消选择“使用大字 体”，然后在字体名下拉框中选择“方正细等线简体”，最后点击“应用”。如图 １所示。 图 1 *每次关闭 cass 后再打开都得进行此操作 6、 点击“地籍→地籍参数设置”，打开“地籍参数设置”对话框，其中的具体 参数设置如图２。

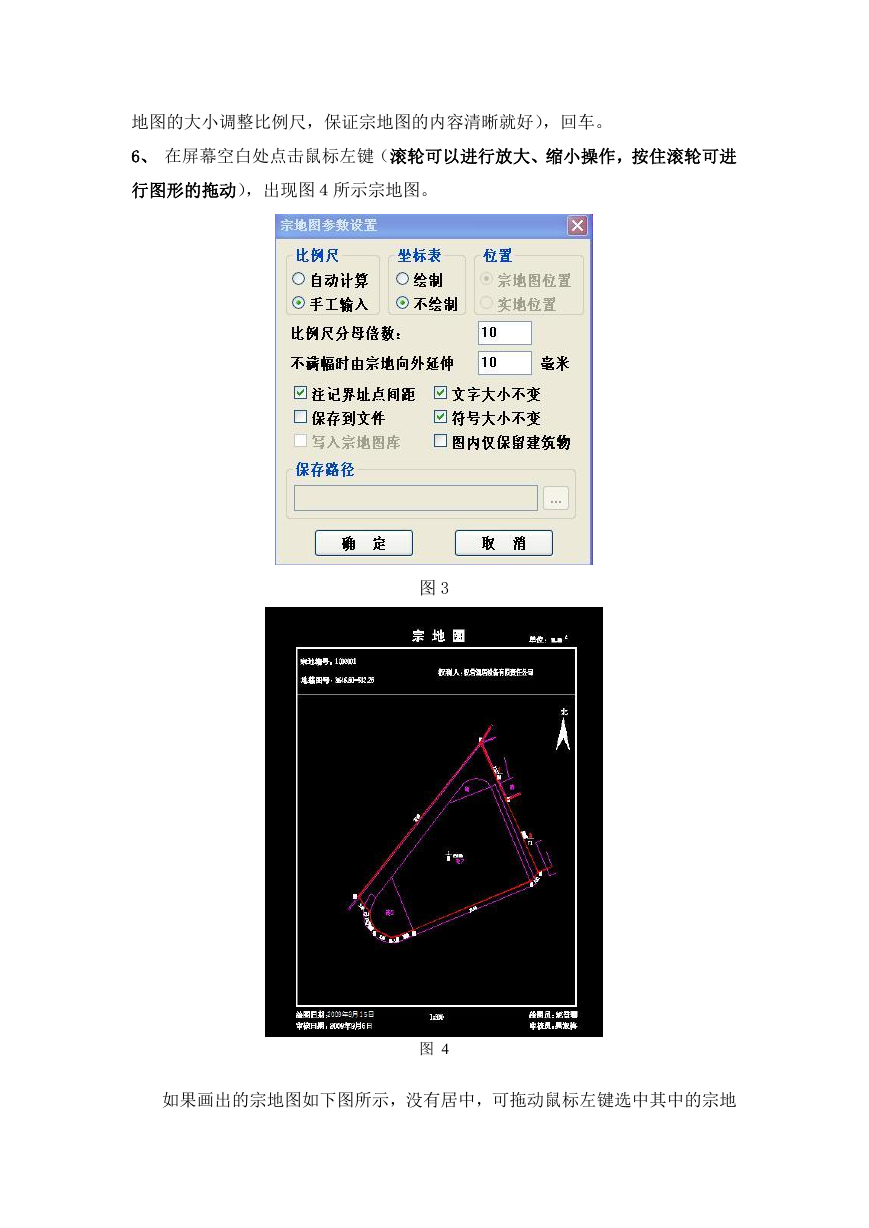

    ＊ 以上环境参数设置好后重新启动 cass 软件 图 2 二、制作宗地图 （一）宗地提取 1、 点击工具条中的 按钮，打开需要制作宗地图的图形文件。 2、 点击工具条左上角的 按钮，打开图层特性管理器，关掉 ASSIST、GCD、KZD 图层。 3、 点击“地籍→绘制宗地图框”，根据所需绘制宗地图的大小选择 A4 横、A4 竖或 A3 横、A3 竖，然后选择“单块宗地”。 4、 按住鼠标左键，拖动鼠标将需要绘制宗地图的图块框中，选中后点击鼠标左 键，弹出“宗地图参数设置”对话框，其中参数设置见图３。 5、 在显示窗口下端的命令窗口中输入比例尺分母“500”（可根据图幅及所画宗
    地图的大小调整比例尺，保证宗地图的内容清晰就好），回车。 6、 在屏幕空白处点击鼠标左键（滚轮可以进行放大、缩小操作，按住滚轮可进 行图形的拖动），出现图４所示宗地图。 图 3 图 4 如果画出的宗地图如下图所示，没有居中，可拖动鼠标左键选中其中的宗地

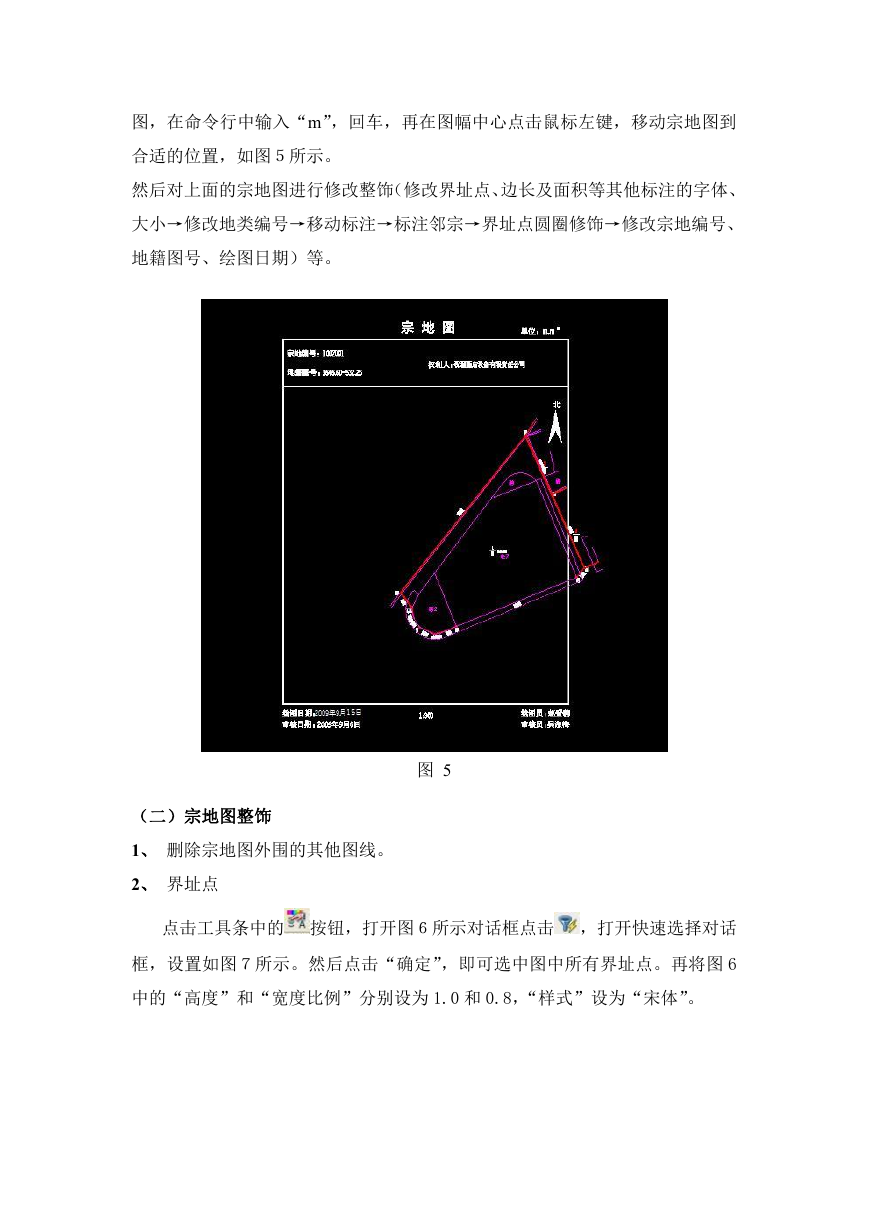

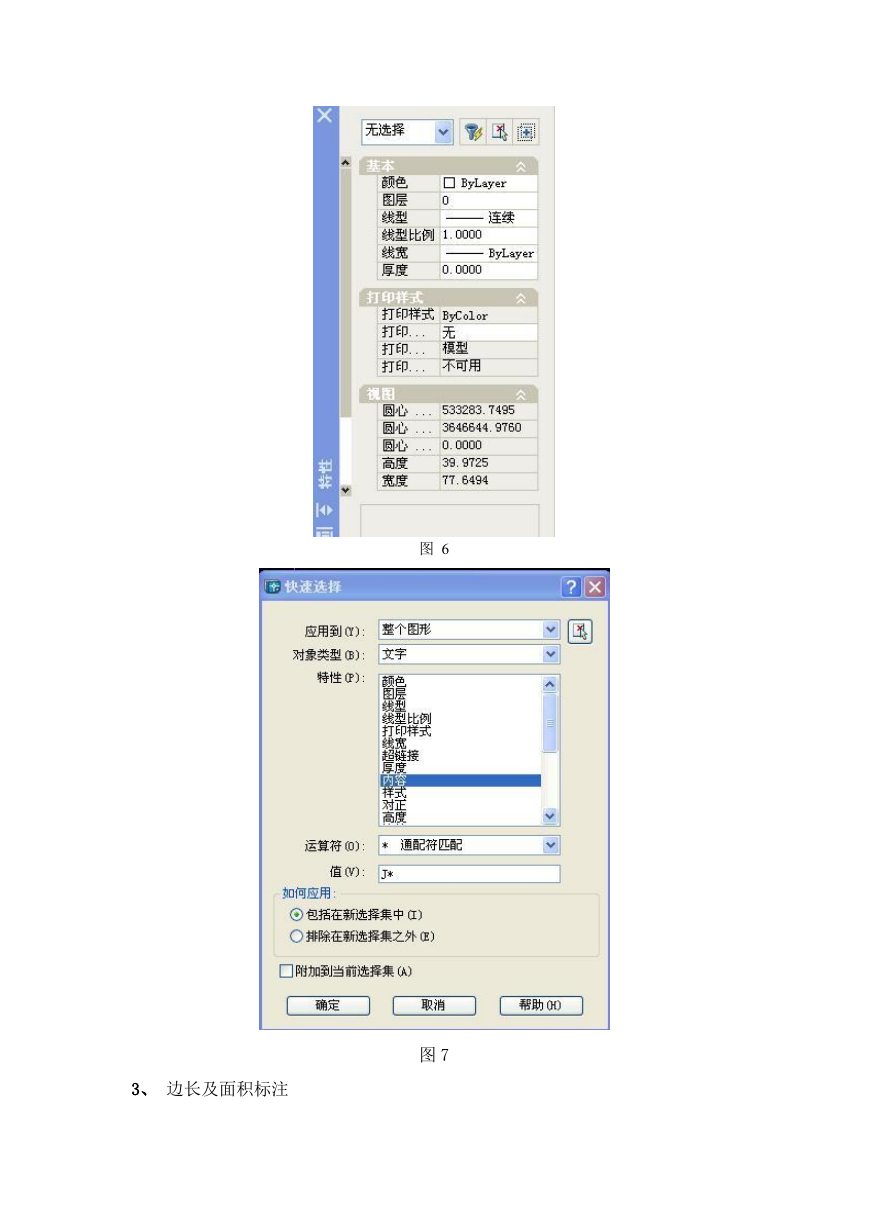

    图，在命令行中输入“m”，回车，再在图幅中心点击鼠标左键，移动宗地图到 合适的位置，如图５所示。 然后对上面的宗地图进行修改整饰（修改界址点、边长及面积等其他标注的字体、 大小→修改地类编号→移动标注→标注邻宗→界址点圆圈修饰→修改宗地编号、 地籍图号、绘图日期）等。 图 5 （二）宗地图整饰 1、 删除宗地图外围的其他图线。 2、 界址点 点击工具条中的 按钮，打开图６所示对话框点击 ，打开快速选择对话 框，设置如图７所示。然后点击“确定”，即可选中图中所有界址点。再将图 6 中的“高度”和“宽度比例”分别设为 1.0 和 0.8，“样式”设为“宋体”。
    图 6 3、 边长及面积标注 图 7
    如上所述，点击 ，设置如图８所示。点击确定，选中边长及面积，修改 高度和宽度比例分别为 1.0 和 1.0。 图 8 图 9 4、 其他标注 点击 ，设置如图９所示，点击确定，选中其他的标注，将字体样式改为 “方正细等线体”，高度和宽度比例分别设为 1.0 和 1.0。

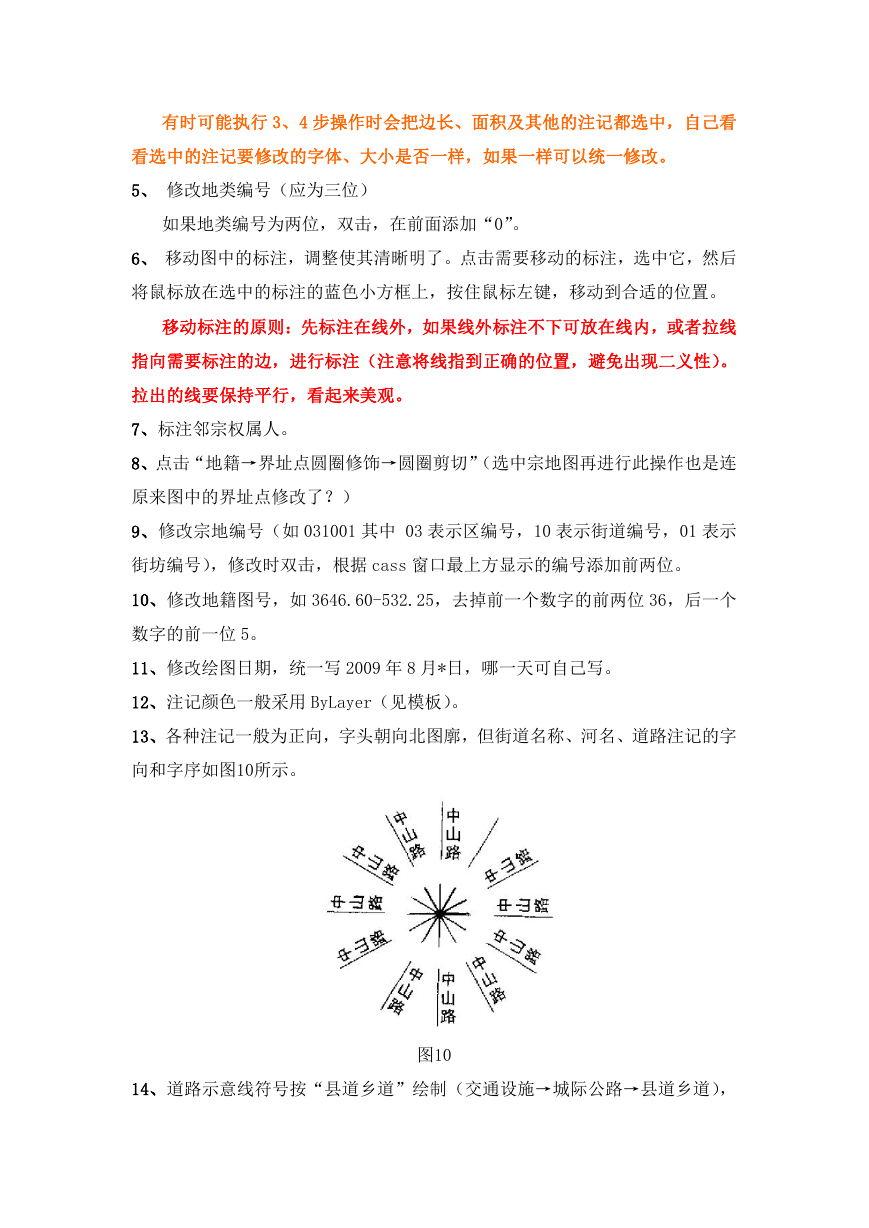

    有时可能执行 3、4 步操作时会把边长、面积及其他的注记都选中，自己看 看选中的注记要修改的字体、大小是否一样，如果一样可以统一修改。 5、 修改地类编号（应为三位） 如果地类编号为两位，双击，在前面添加“0”。 6、 移动图中的标注，调整使其清晰明了。点击需要移动的标注，选中它，然后 将鼠标放在选中的标注的蓝色小方框上，按住鼠标左键，移动到合适的位置。 移动标注的原则：先标注在线外，如果线外标注不下可放在线内，或者拉线 指向需要标注的边，进行标注（注意将线指到正确的位置，避免出现二义性）。 拉出的线要保持平行，看起来美观。 7、标注邻宗权属人。 8、点击“地籍→界址点圆圈修饰→圆圈剪切”（选中宗地图再进行此操作也是连 原来图中的界址点修改了？） 9、修改宗地编号（如 031001 其中 03 表示区编号，10 表示街道编号，01 表示 街坊编号），修改时双击，根据 cass 窗口最上方显示的编号添加前两位。 10、修改地籍图号，如 3646.60-532.25，去掉前一个数字的前两位 36，后一个 数字的前一位 5。 11、修改绘图日期，统一写 2009 年 8 月*日，哪一天可自己写。 12、注记颜色一般采用 ByLayer（见模板）。 13、各种注记一般为正向，字头朝向北图廓，但街道名称、河名、道路注记的字 向和字序如图10所示。 14、道路示意线符号按“县道乡道”绘制（交通设施→城际公路→县道乡道）， 图10

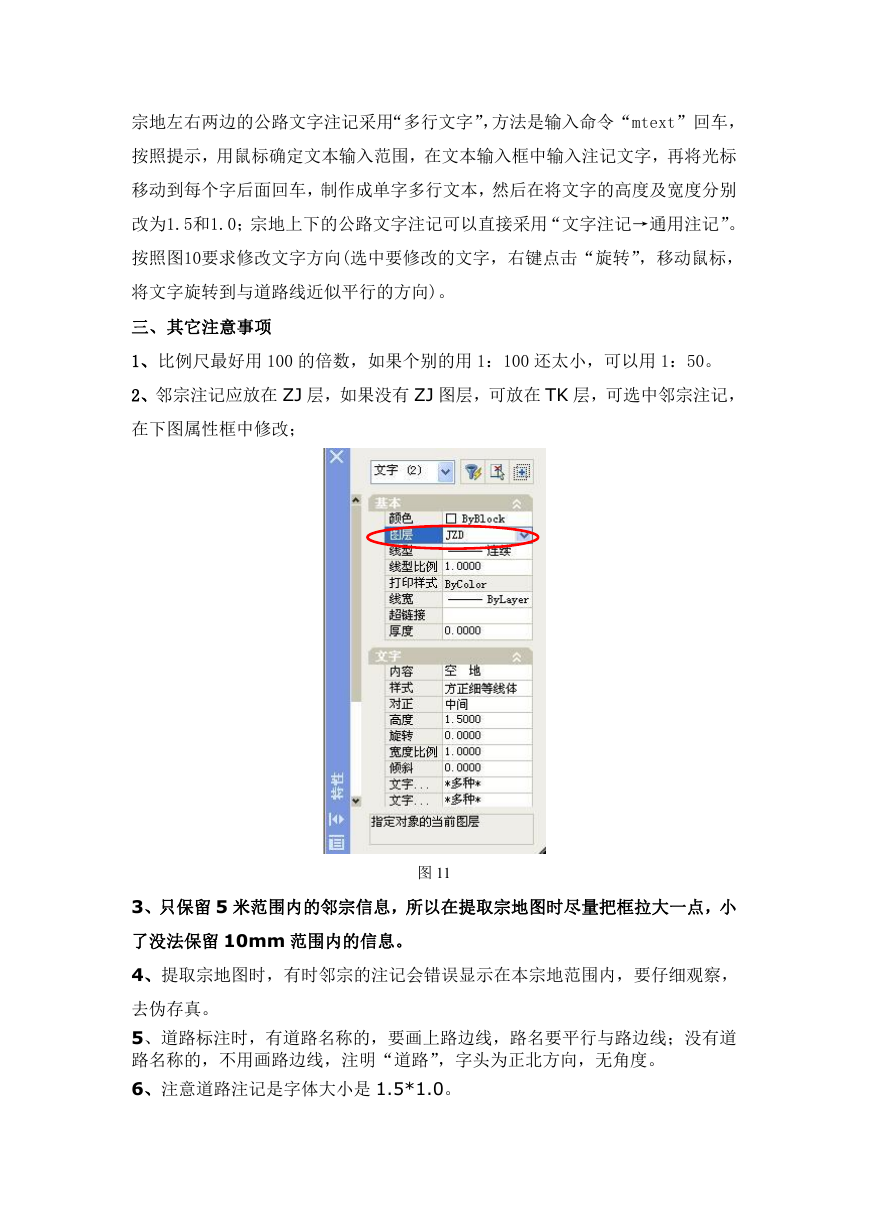

    宗地左右两边的公路文字注记采用“多行文字”，方法是输入命令“mtext”回车， 按照提示，用鼠标确定文本输入范围，在文本输入框中输入注记文字，再将光标 移动到每个字后面回车，制作成单字多行文本，然后在将文字的高度及宽度分别 改为1.5和1.0；宗地上下的公路文字注记可以直接采用“文字注记→通用注记”。 按照图10要求修改文字方向(选中要修改的文字，右键点击“旋转”，移动鼠标， 将文字旋转到与道路线近似平行的方向)。 三、其它注意事项 1、比例尺最好用 100 的倍数，如果个别的用 1：100 还太小，可以用 1：50。 2、邻宗注记应放在 ZJ 层，如果没有 ZJ 图层，可放在 TK 层，可选中邻宗注记， 在下图属性框中修改； 图 11 3、只保留 5 米范围内的邻宗信息，所以在提取宗地图时尽量把框拉大一点，小 了没法保留 10mm 范围内的信息。 4、提取宗地图时，有时邻宗的注记会错误显示在本宗地范围内，要仔细观察， 去伪存真。 5、道路标注时，有道路名称的，要画上路边线，路名要平行与路边线；没有道 路名称的，不用画路边线，注明“道路”，字头为正北方向，无角度。 6、注意道路注记是字体大小是 1.5*1.0。
