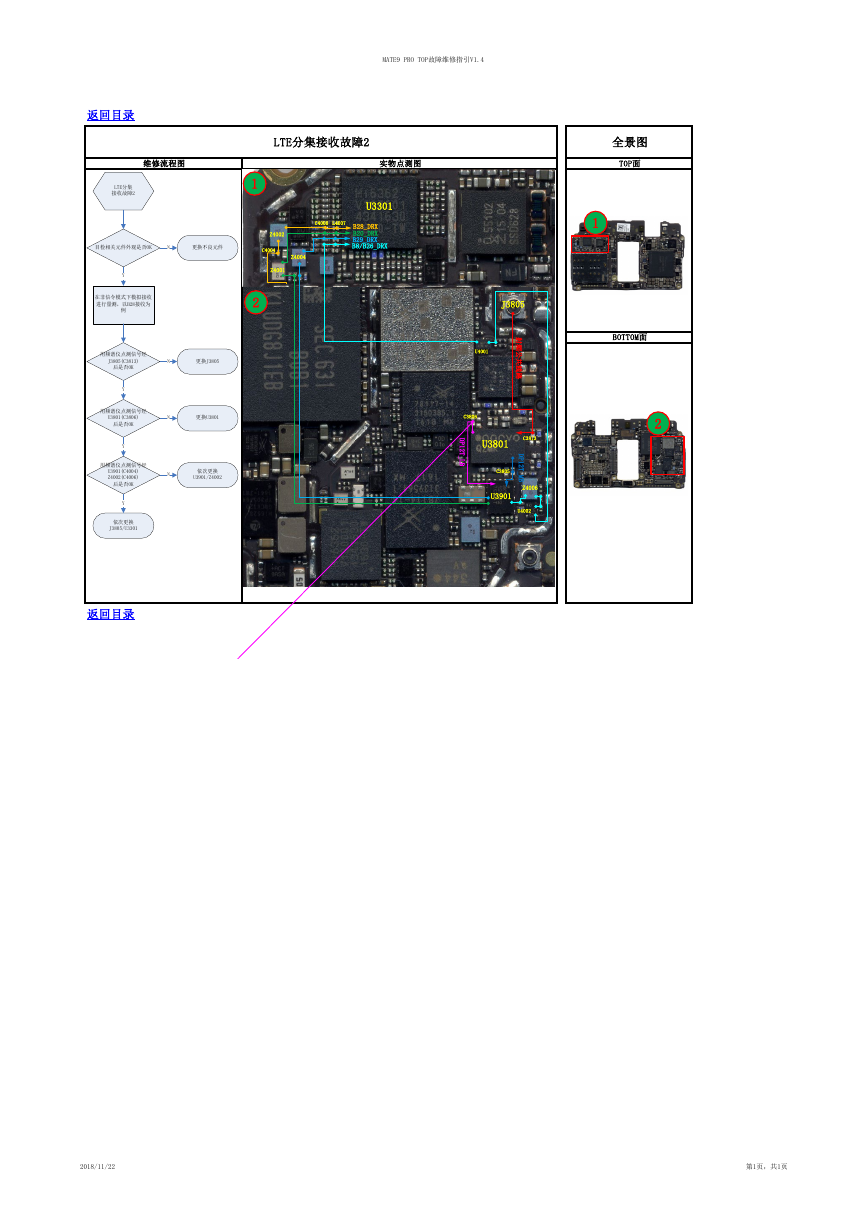

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 LTE分集接收故障2 C4006 L4007 U3301 B28_DRX B20_DRX B29_DRX B8/B26_DRX Z4002 C4004 Z4001 Z4004 1 2 LTE分集 接收故障2 目检相关元件外观是否OK N 更换不良元件 N N N 更换J3805 更换U3801 依次更换 U3901/Z4002 Y 在非信令模式下模拟接收 进行量测，以B28接收为 例 用频谱仪点测信号经 J3805(C3813) 后是否OK Y 用频谱仪点测信号经 U3801(C3806) 后是否OK Y 用频谱仪点测信号经 U3901(C4004) Z4002(C4006) 后是否OK Y 依次更换 J3805/U3301 返回目录 J3805 射 频 公 共 线 路 U4001 C3806 D P 1 2 T _ L B U3801 C3813 C3805 U3901 D P 1 2 T _ M B Z4006 U4002 全景图 TOP面 1 BOTTOM面 2 2018/11/22 第1页，共1页
